Netron是一个用于可视化深度学习网络模型的工具软件，主体以JavaScript语言实现，源码在: https://github.com/lutzroeder/netron 。用户可以使用各系统平台的安装包进行安装之后使用，也可以用浏览器使用在线版本: Netron。

        Netron支持几乎所有常见的深度学习框架所导出的模型: ONNX, TensorflowLite, Caffe, Keras, MNN, NCNN, MediaPipe等等。

        开发者在自己设计的软件中也有自定义的有向无环图，在Netron中就无法打开，如果需要可视化就需要自己开发相应的代码转换软件。本文介绍如何将开源的Netron集成到自己的Python QT软件中。

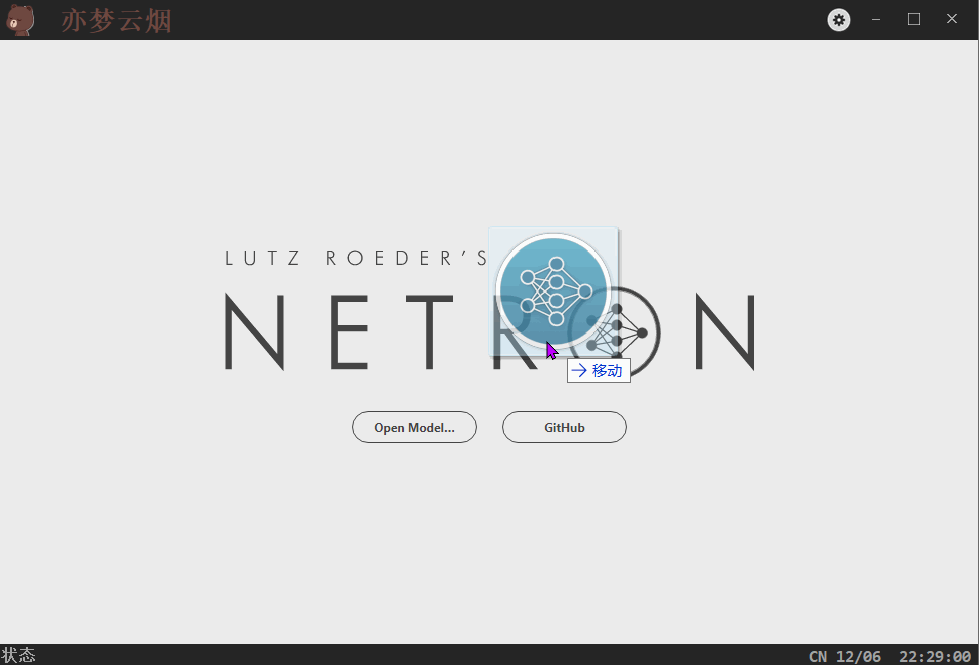

        实现效果如下图所示：

 一.开发环境与基础依赖

• Windows 10 64bit: VSCode
• Python3: PyQt5-Qt5==5.15.2, PyQtWebEngine==5.15.4
• FlatWidget: PyQT图形界面设计二.扁平化无边框窗口
• Netron: https://github.com/lutzroeder/netron

        其中FlatWidget是笔者之前基于Python QT设计的无边框宽口界面，本文以此为基础进行集成。

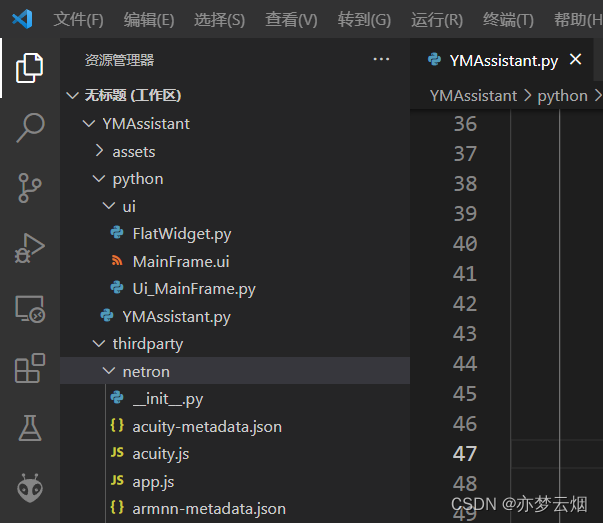

        将netron源码中的source目录中的所有文件作为本文工程的第三方依赖(thirdparty/netron)，复制完代码之后的工程结构如下：

 二.软件集成

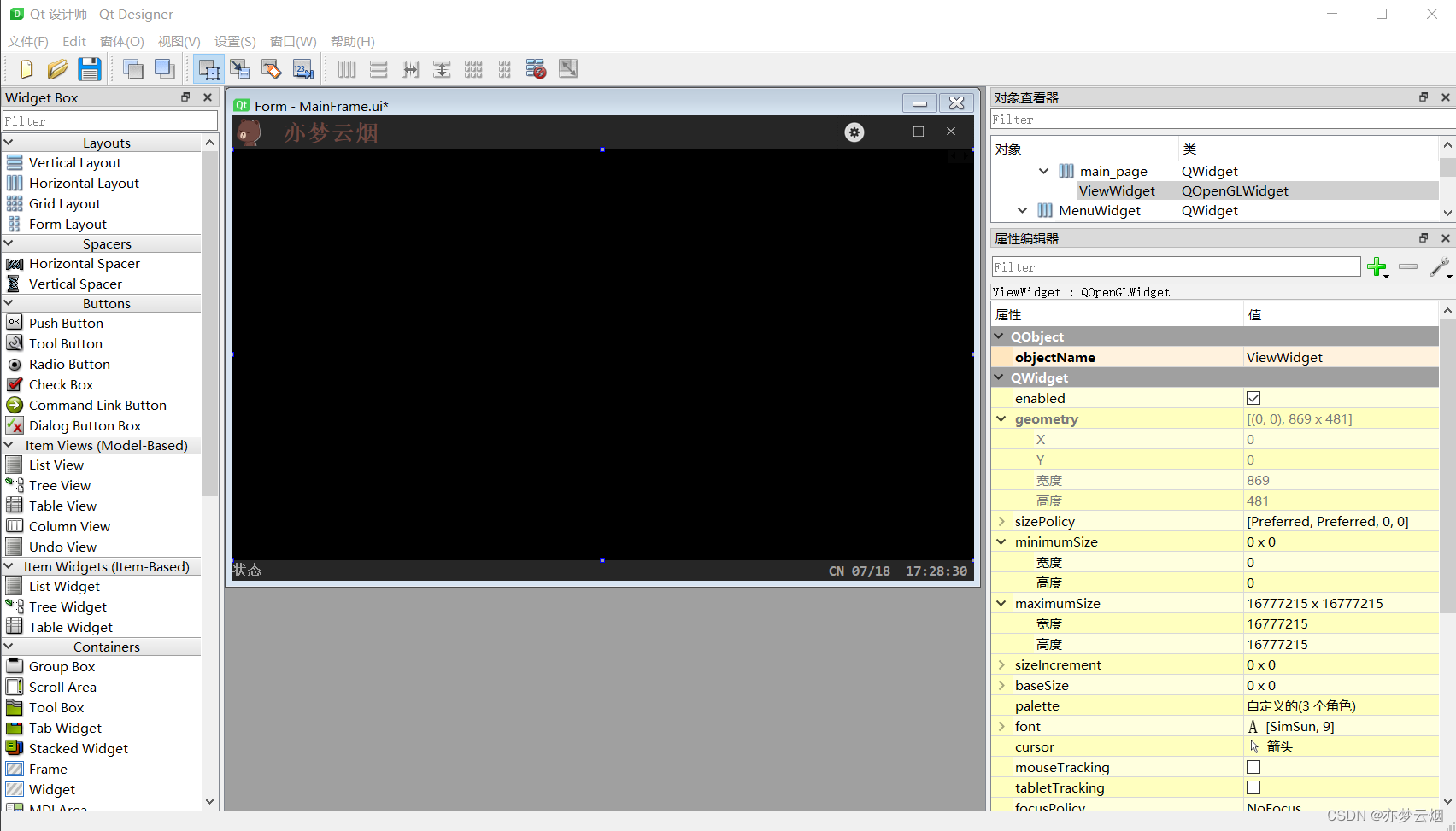

        QWebEngine需以OpenGL Widget为容器进行创建，现在QT Designer中拖拽一个OpenGL Widget到主窗口中。

         编译完成后，构造QWebEngineView:

sys.path.append(os.getcwd() + os.path.sep + "thirdparty")
from netron.server import start
def InitWebEngine(self):self.view_layout = QVBoxLayout(self.MainWindow_.ViewWidget)self.view_layout.setContentsMargins(0, 0, 0, 0)self.browser = QWebEngineView()self.view_layout.addWidget(self.browser)self.address = start(None, None, browse=False)url_address = "http://{}:{}".format(self.address[0], self.address[1])self.browser.load(QUrl(url_address))

        只需调用此函数即可启用Netron。具体代码相机如下：

        1~2行: 将netron的目录添加到python的环境中。

        4~7行: 添加一个垂直布局器，并将QWebEngineView添加到其中。

        9行: start为netron的API

def start(file, data, address=None, browse=False, verbosity=1)

        file为模型文件的路径，data为模型数据，data与file都可以是空，都为空的情况下则打开的欢迎界面，browse指示是否自动打开本地浏览器查看，该函数的返回值为本地http服务器的地址与端口:(address, port)。

        11行，通过QWebEngine加载serve.start启动的http服务。
