这篇看下NR PUSCH power control的相关内容，主要内容集中在38.213 7.1章节，功率计算无非就是一个长公式，根据RRC配置的参数及后续DCI field 的内容作出功率的调整；最初这部分看的就云里雾里的，最近再看，相比于之前，理解确实又进了一步，不过有些内容由于工作中不涉及，如果深究的话，某些东西还是需要再细细研究。下面内容的理解难免有误，欢迎指正。

UL功率控制,主要是PUSCH PUCCH SRS PRACH 的传输功率。

对于所有PUSCH/PUCCH/SRS传输，UE 不期望每个服务小区维护4个以上的路损估计,配置SRS-PosResourceSet的SRS传输除外。；如果UE配置的用于计算路损的参考信号resource多于4个，UE要维护与RS resource index对应的用于路径损耗估计的RS资源；如果UE收到针对路损估计的参考信号 resource 变更的MAC CE，UE要在slot k+3N_subframe,u_slot+1 才能应用型的参考信号 resource，其中slot k对应的是UE传输MAC CE PUCCH/PUSCH HARQ-ACK的时隙。

PUSCH/PUCCH/SRS/PRACH 传输时机i，由系统帧号SFN的帧内的时隙索引n_u_s,f及该时隙内的第一个符号S 和多个连续符号L定义。

gNB确定期望的UL发射功率，并向UE提供UL的功率控制命令(TPC)；UE使用所提供的UL功率命令（TPC）来调整其发射功率。

NR的UL功控分为开环+闭环，所谓开环是指p0 alpha的等参数是RRC配置的开环功控参数,用于传输功率的计算；进入连接态后，网络端对现有配置，通过DCI 指示TPC来进行调整的部分，就是闭环过程。

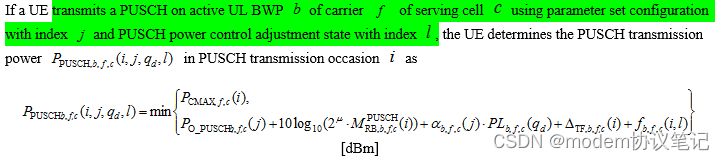

上图是38.213中有关PUSCH功率的计算公式，PUSCH 功率由两个值的最小的那个确定，其中一些参数的含义如下(后面的内容也会讲到)：

i :如开头所述，是PUSCH/PUCCH/SRS/PRACH 传输时机i，由系统帧号SFN的帧内的时隙索引n_u_s,f及该时隙内的第一个符号S 和多个连续符号L定义。这里对应的就是PUSCH传输时机i。

j：参数集配置索引（parameter set configuration）.j=0，代表承载msg3(4-step RA)或msgA(2-step RA)的上行功控（PUSCH）j=1，ConfiguredGrantConfig,代表配置调度时的UL 功控（PUSCH）；；j从2到J 是正常情况下的功控。

q_d: 用于下行Pathloss 估计的参考信号的索引，参考信号可以是SSB 或CSI-RS。

l: PUSCH power control adjustment state,l=0,1 或l=0，后面再介绍

b,f,c:b对应 UL BWP索引，f对应载波索引，c是对应的服务小区索引。

P_CMAX,f,c(i)和P_o_pusch_b,f,c两个参数相比，前者带的是f,c 后者带的是b,f,c，结合其含义，b 代表的是对应的UL BWP index，前者f,c对应的是载波级别的功率参数，后者b,f,c对应的是BWP级别的功率参数。

其他参数接下来一个个的来看下。

一、P_CMAXf,c(i)

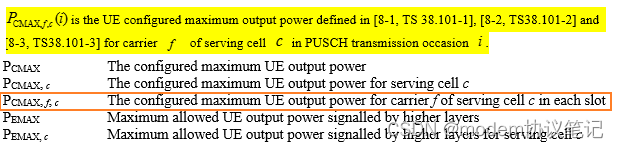

P_CMAX,f,c(i) 为在PUSCH传输时机i 针对服务小区C/载波f 配置的最大输出功率,对应的是载波级别的功率参数，指每个服务小区c的载波f 上每个时隙的最大output power ,这里没有b ，说明是载波级别的参数，不是BWP 级别的。

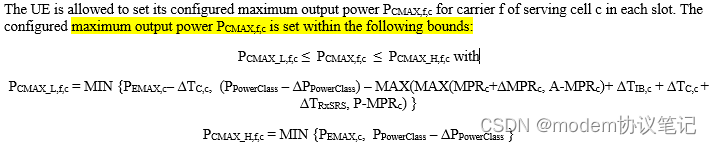

38.101-1 6.2.4介绍了取值范围

通过上面的公式看，P_CMAX,f,c 前后两个参数都与PEMAX,c有关系，先看PEMAX,c。

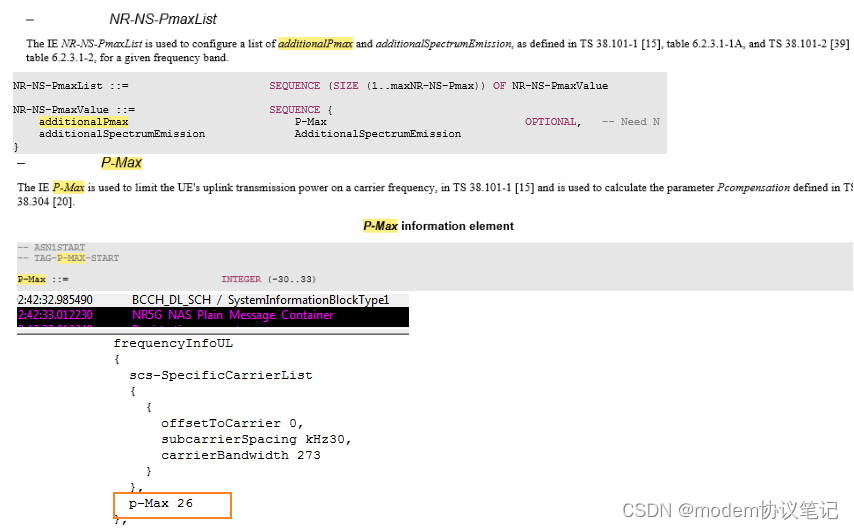

PEMAX,c有SIB1中的p-Max或NR-NS-PmaxList 中的additionalPmax相关。目前看到的log中，SIB1中只会配置P-MAX，没有配置additionalPmax。

PowerClass在UeCapabilityInformation 中上报，每个band支持的powerclass会列出。

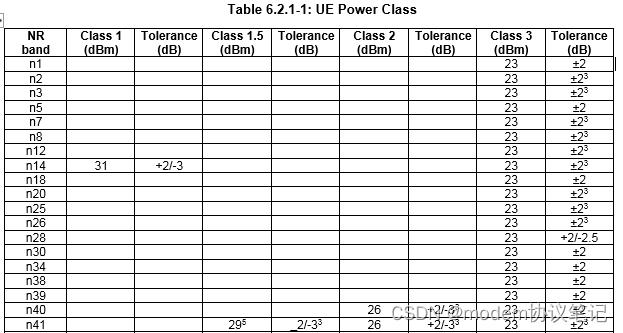

之后根据38.101-1 Table 6.2.1-1 确定，例如pc2对应的就是Class 2 26dBm。通常UE都支持PC3 即23dBm，所以支持PC2的UE有个HPUE 的叫法。

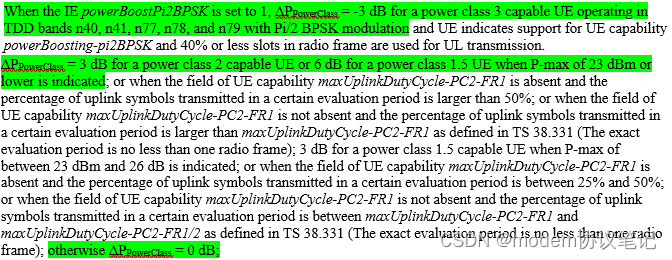

 Delta P_powerClass确定如下，其余参数先不看了，太多了。

整个计算完后，这个参数就是一个载波级别的最大输出功率。

二、Po_puschb,f,c(j)

公式中的Po_puschb,f,c(j) 是上图2个红框参数的和。

j：参数集配置索引（parameter set configuration）.

j=0，代表承载msg3/msgA的上行功控（PUSCH）；

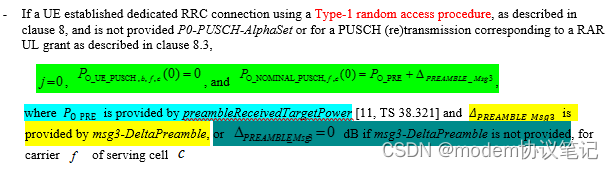

Type-1 的随机接入就是 4-step RA，下面是对应参数的取值情况

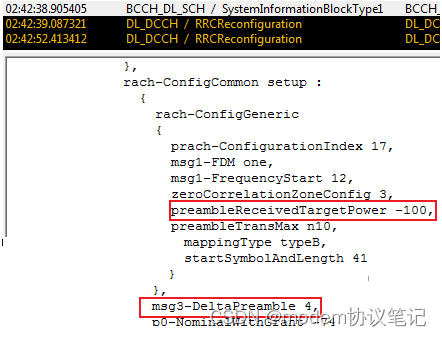

如下可以确定P o_NOMINAL_PUSCH,f,c(0)=-100+4=-96 P o_UE_PUSCH,B,F,C(0)=0 最终P o_PUSCH b,f,c(0)=-96。

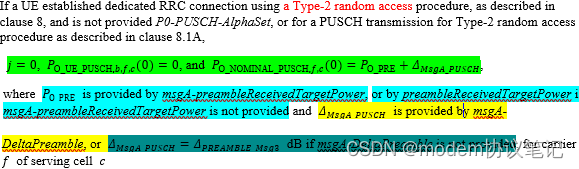

Type-2 的RA 是2-step的RA 参数取值如下

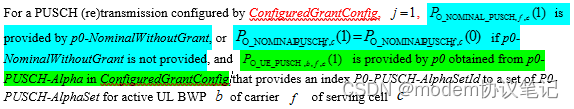

j=1，ConfiguredGrantConfig,代表配置调度时的UL 功控（PUSCH）；

P o_NOMINAL_PUSCH,f,c(1)有p0-NominalWithoutGrant 则取其值；没有p0-NominalWithoutGrant 则取值P o_NOMINAL_PUSCH,f,c(0)；

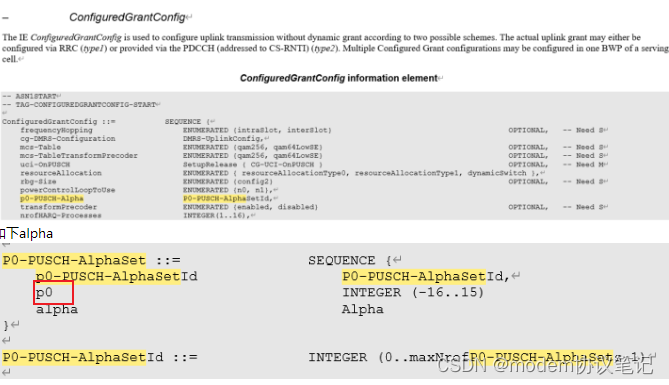

P o_UE_PUSCH,b,f,c(1)取值ConfiguredGrantConfig中的p0-PUSCH-Alpha中的p0。

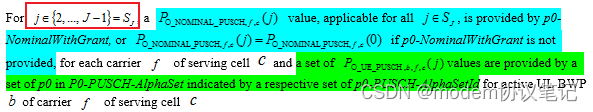

j从2到J-1 是正常情况下的功控。

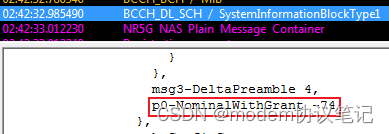

同样的道理，P o_NOMINAL_PUSCH,f,c(j)有p0-NominalWithoutGrant 则取其值；没有p0-NominalWithoutGrant 则取值P o_NOMINAL_PUSCH,f,c(0)；P o_UE_PUSCH,b,f,c(j)取值ConfiguredGrantConfig中的p0-PUSCH-Alpha中的p0。目前看log 都会配置p0-NominalWithGrant。

除了上述情况，如果RRC配置SRI-PUSCH-PowerControl时，就需要根据收到DCI 指示SRI field 应该通过映射找到p0，再确定 P o_UE_PUSCH,b,f,c(j)如下：

(1)配置SRI-PUSCH-PowerControl的情况：

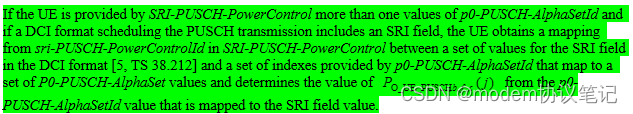

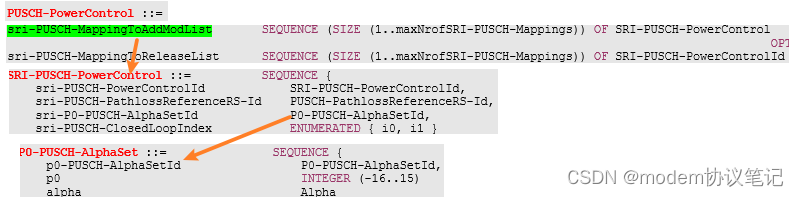

如果UE有配置SRI-PUSCH-PowerControl，其中有不止一个p0-PUSCH-AlphaSetId，这时候收到了DCI 带有SRI field，要根据SRI 与SRI-PUSCH-PowerControlId的映射关系，SRI-PUSCH-PowerControlId有对应的P0-PUSCH-AlphaSetId，找到P0-PUSCH-AlphaSetId->p0，这个p0值作为P o_UE_PUSCH,b,f,c(j)。如下图是配置SRI-PUSCH-PowerControl的配置路径，通过确定DCI field SRI 找到SRI-PUSCH-PowerControlId 就可以确定一个p0。

SRI-PUSCH-PowerControl的配置结构如上，注意在其中还有其他一些与sri-PUSCH-PowerControlId相关的其他参数，例如sri-PUSCH-PathlossReferenceRS-id/sri-P0-PUSCH-AlphaSetId/sri-PUSCH-ClosedLoopIndex等，在后面都会用到相同的逻辑即根据DCI field SRI 确定sri-PUSCH-PowerControlId，进而找到对应的value。

(2)除了上述确认方式，还有另一种通过DCI SRI 确定P o_UE_PUSCH,b,f,c(j)的方式，这种方式要结合另一个DCI field Open-loop power control parameter set indication的配置情况，如下。

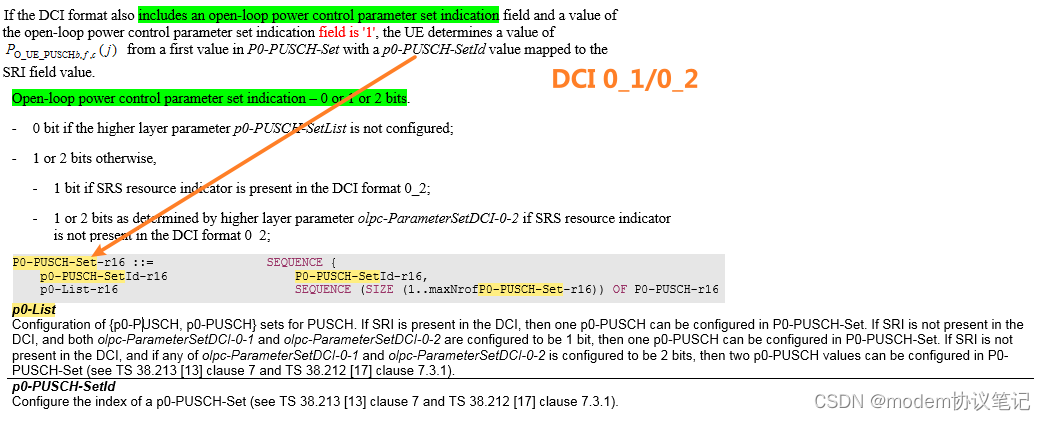

如果DCI 带有SRI且Open-loop power control parameter set indication field=1，那P o_UE_PUSCH,b,f,c(j)就取 SRI field 映射的p0-PUSCH-SetId对应的P0-PUSCH-Set中的第一个配置中p0值；Open-loop power control parameter set indication field如上图，如果SRI确定的是P0-PUSCH-Set 0，那P o_UE_PUSCH,b,f,c(j)= 0；如果是P0-PUSCH-Set 1，那P o_UE_PUSCH,b,f,c(j)= -1如下图。

(3) 没有DCI field SRI且没有配置SRI-PUSCH-PowerControl

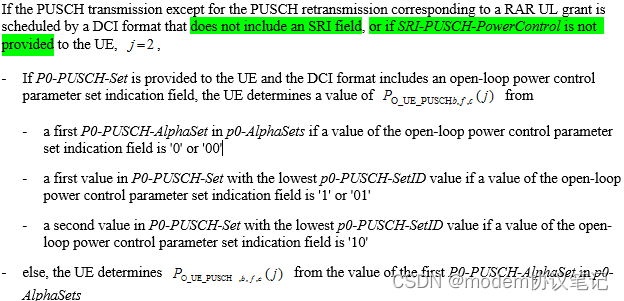

除RAR UL grant PUSCH 重传外的其他PUSCH传输，如果DCI 没有带SRI field，或者没有配置SRI-PUSCH-PowerControl，j=2时:

UE此时有P0-PUSCH-Set配置且DCI有open-loop power control parameter set indication field，P o_UE_PUSCH,b,f,c(j)取值规则如下

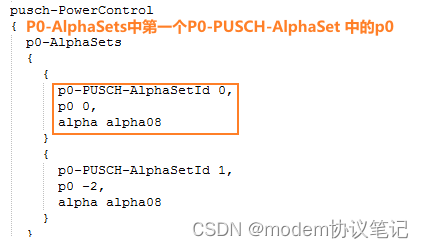

open-loop power control parameter set indication=0 或00，取P0-AlphaSets中第一个P0-PUSCH-AlphaSet 中的p0；

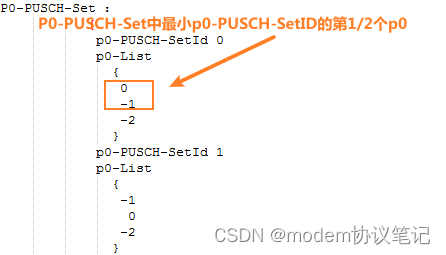

open-loop power control parameter set indication=1 或01，取P0-PUSCH-Set中最小p0-PUSCH-SetID的第一个p0；

open-loop power control parameter set indication=10，取P0-PUSCH-Set中最小p0-PUSCH-SetID的第2个p0；

另外如果没有配置P0-PUSCH-Set，P o_UE_PUSCH,b,f,c(j)取P0-AlphaSets中第一个P0-PUSCH-AlphaSet 中的p0。
