STM32读保护的解除和出现的原因，使用串口和ST-LINK Utility解除读保护

• STM32读保护
• • 读保护保护出现的现象
  • 出现的原因
• 读保护解决方法
• • 1、重新下载CH340驱动
  • 2、FlyMcu串口下载软件接触读保护
  • 使用STM32 ST-LINK Utility软件解除读保护
• 注意

STM32读保护

读保护保护出现的现象

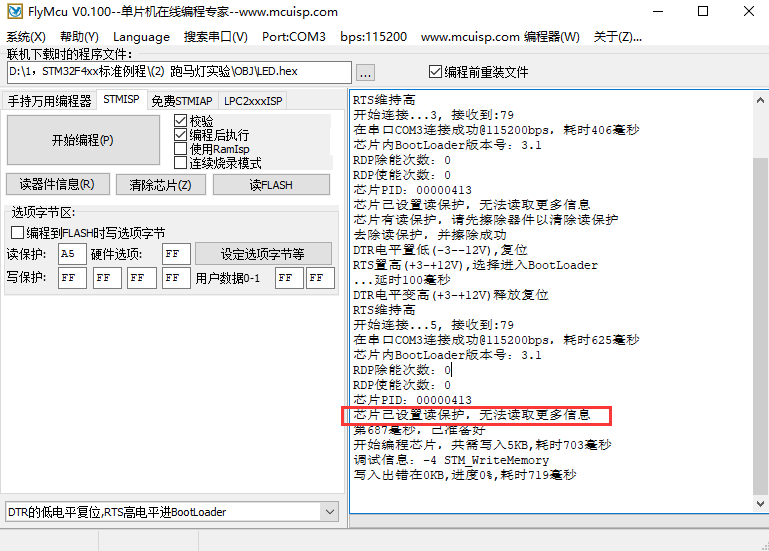

1、串口下载会出现：

当出现这个读保护字样的时候就是芯片已经读保护了

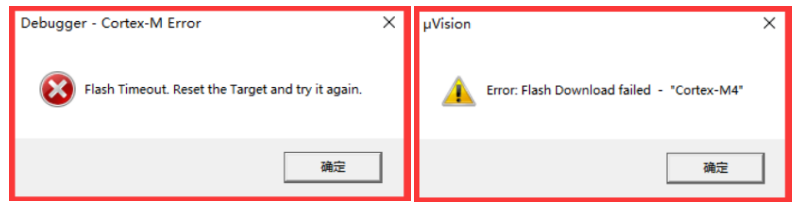

2、当使用keil软件下载的时候出现Error: Flash Download failed - “Cortex-M4”，或者出现Flash Timeout.Reset Target and try it again

一般是两种报错同时出现。

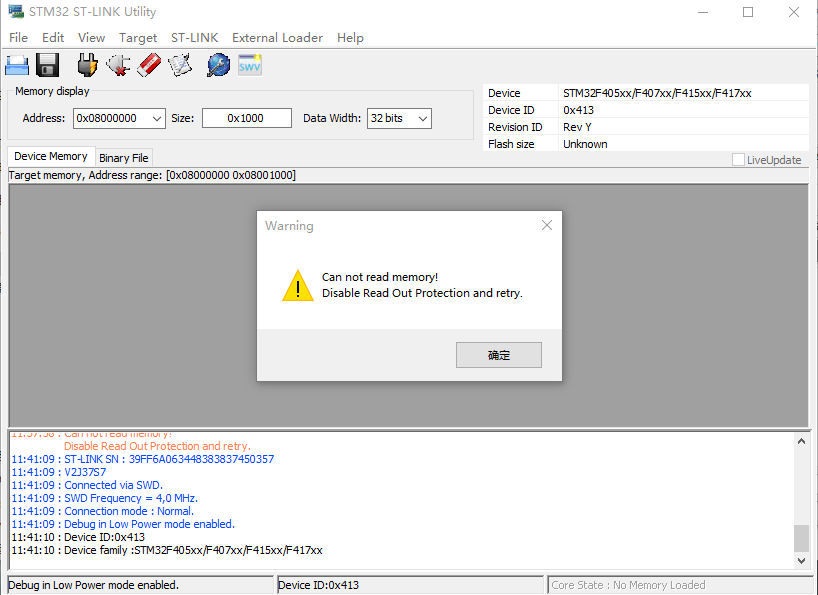

3、STM32 ST-LINK Utility软件下载会出现“Can not read memory！Disable Read Out Protection and retry”

可以看到能读出芯片ID，但是依然会报错

出现的原因

读保护：是由于CH340乱触发DTR和RTS导致写入的时候异常，进入读保护的；读保护经常出现在STM32F4以上的芯片的串口下载中，F1系列的芯片进行串口下载基本不会出现读保护。

读保护解决方法

根据读保护出现的原因有以下三种方法可以解决

1、重新下载CH340驱动

让CH340出现的根本原因是驱动不兼容，可以到CH340官网：https://www.wch.cn/download/CH341SER_EXE.html，下载最新的驱动，或者是下载以前版本的驱动；这个解决方式不稳定，不同的电脑不知道装哪个驱动比较合适，一般建议采用下面两种方式解决。

2、FlyMcu串口下载软件接触读保护

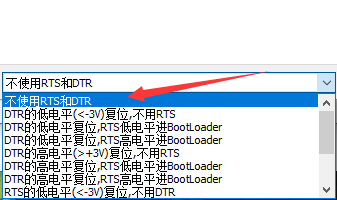

首先需要把开发板上面的BT0置1（BT0接3.3V，BT0就是BOOT0），然后选择不使用RST和DTR：

上电复位后，就可以手动进入到串口下载模式，重新下载就可以解除读保护

使用STM32 ST-LINK Utility软件解除读保护

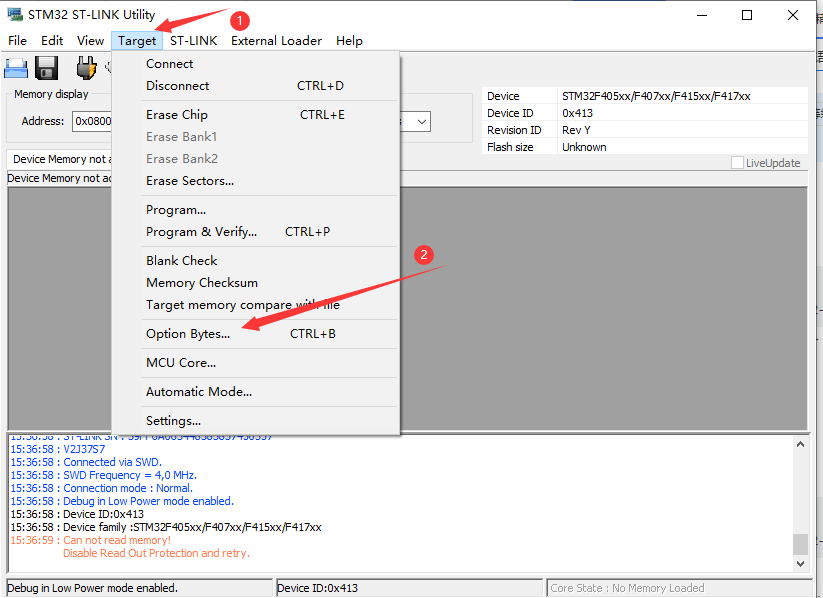

1、点击Target->Optiion Bytes…

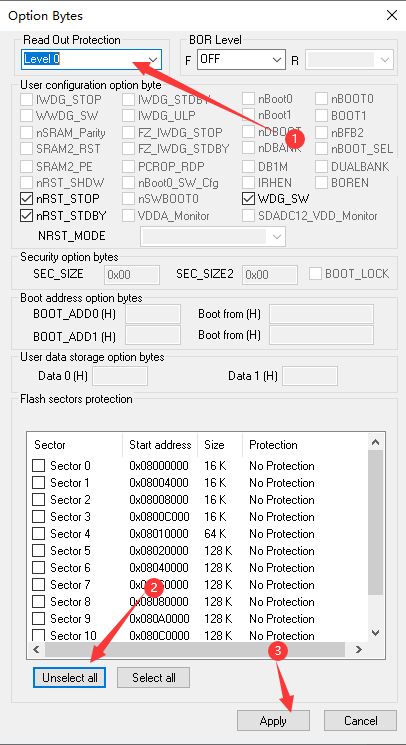

2、等级选择Level0，Flash sectors protection扇区保护都不选

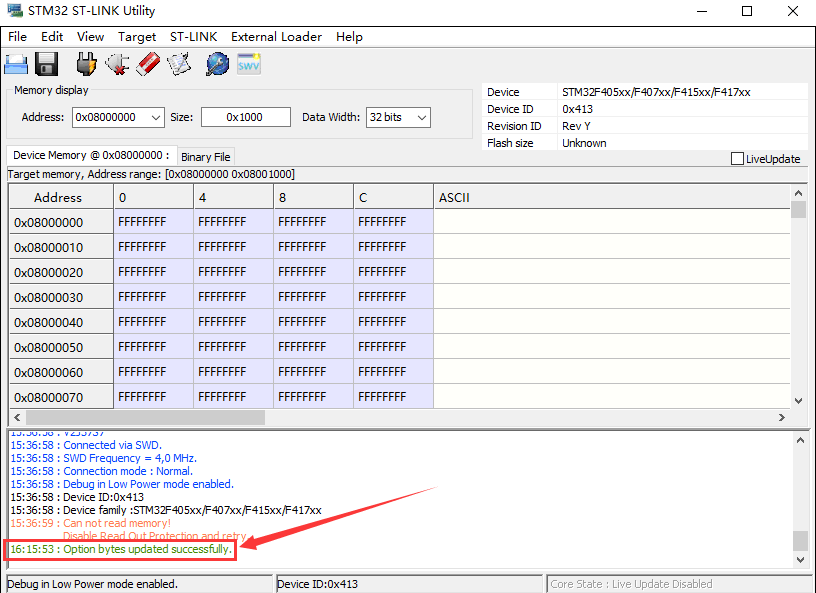

3、等一会就可以看到，提示解除保护成功了

然后再给开发板下载程序就行

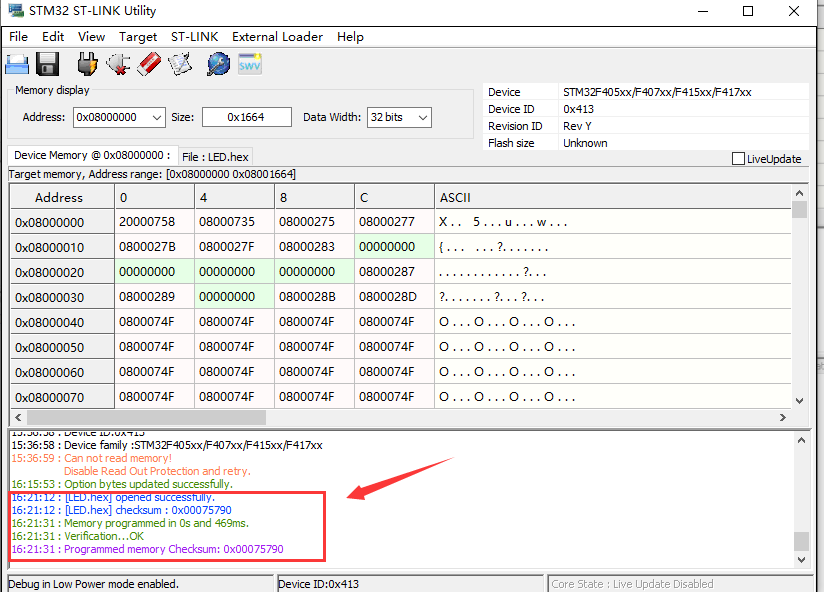

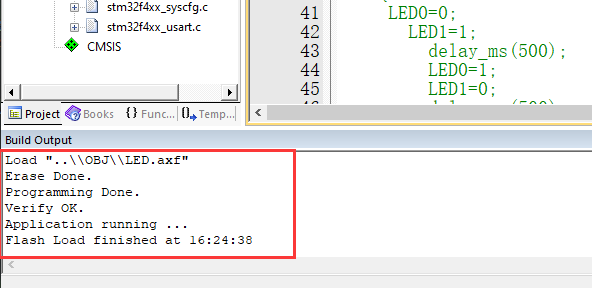

下面是各种方式下载程序成功图：

注意

解除读保护之后就可以再次下载了，串口下载记得按一下RST按钮，如果有错误可以在下方留言指正
