最近自己的Jlink坏了，于是找了一个好的Jlink给坏的重新刷了一下固件就修好了。记录一下修复过程，以及遇到的问题。

故障现象：Jlink丢失固件之后指示灯不亮，连接板子时，KEIL无法识别。

注：JLINK_V9主控芯片为STM32F205RCT6。

解决办法如下：

1. 准备一个同型号的Jlink，烧写的Bootloader.bin固件，Jflash.exe、4根母对母杜邦线。
2. 按图 2所示连接好的Jlink和坏的Jlink。

从好JLINK（以下简称A）的20芯输出端的SWDIO、SWCLK、GND连接到坏的JLINK(以下简称B)的预留插针上。

注意预留插针的VCC为5.0V，需要将A的VCC与B的VCC直连。

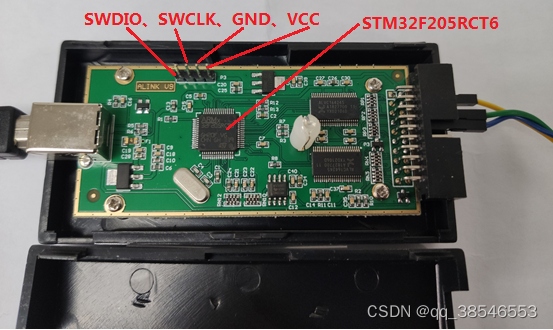

              图 1 预留接口引脚定义

	​​​​​​

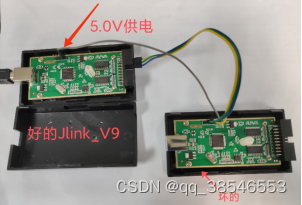

图 2 连接示意图	图 3 Jlink 20芯输出口引脚示意图3.

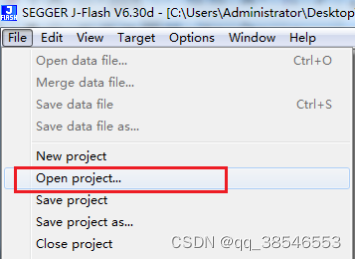

          3.打开Jflash，点击File->Open Project，打开文件夹中的jlink.jflash

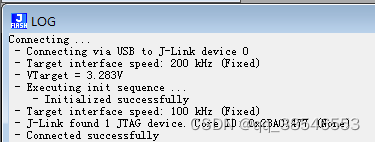

 4. 点击Target->Connect，当连接成功后，会显示Connected succeccfully。

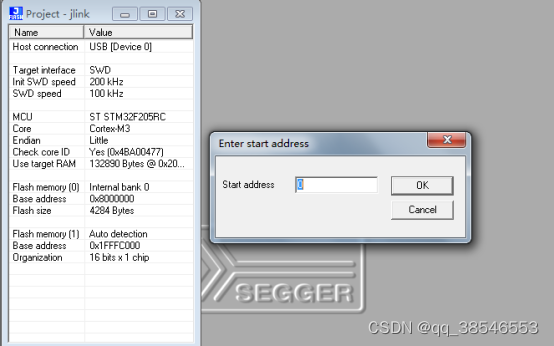

5. 将bootloader.bin文件拖到jflash右侧空白区域。Start address 设置为0，点击OK。

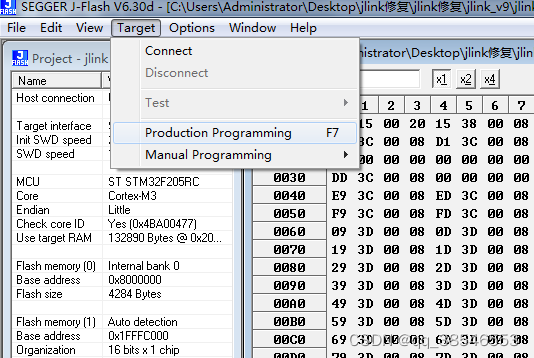

 6. 点击Target ->Production Programming烧写固件。

 7.烧写进程完成后，用修复后的Jlink接好USB线，指示亮了表明修复好了。

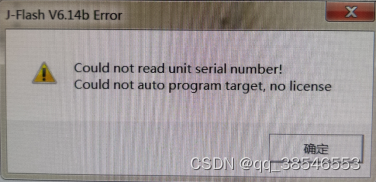

遇到的问题：Jflash点击Production Programming后提示could not read unit serial number

解决办法如下。

问题原因：Jflash没有添加序列号。

解决步骤如下：

1. 打开J-Link Commander，如果用Everything找不到J-Link Commander就重新安装Jlink驱动（JLink_Windows_V630d.exe）

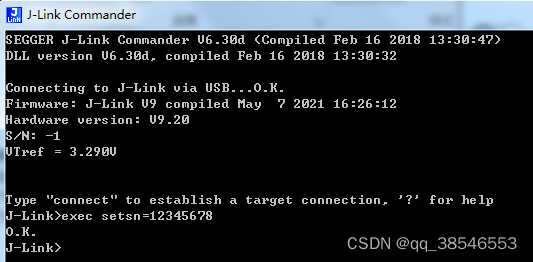

2. 在J-Link Commander输入 exec setsn=12345678，回车。如下图所示。

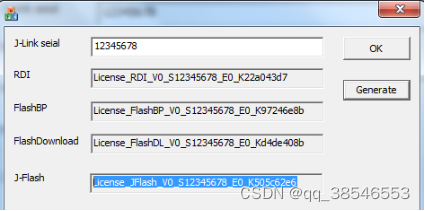

3. 打开Jlink_ob注册神器_2019.exe，在J-Link serial一栏输入12345678，点击Generate，复制J-flash一栏。                                          编辑

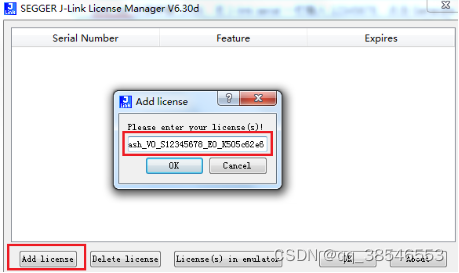

4. 打开J-Link License Manager，点击Add license，在弹出的窗口中把刚才复制的license粘贴进去。点击OK，如下图所示。
5. 经过上面的步骤，再打开Jflash点击Programming之后就不会提示“could not read unit serial number”错误了。

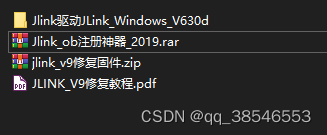

           上述提到的烧写固件和Jlink驱动以及Jlink驱动器文件链接如下。

链接: https://pan.baidu.com/s/1eonEdkBrmPLEojjdXogDig 提取码: mbsw
