【车载开发系列】UDS诊断---安全访问服务($0x27)
【车载开发系列】UDS诊断—安全访问服务($0x27)
UDS诊断---安全访问服务($0x27
- 【车载开发系列】UDS诊断---安全访问服务($0x27)
- 一.概念定义
- 二.安全控制过程
- 三.报文格式
- 1）请求种子
- 2）发送密钥
- 3）否定响应
- 四.否定响应码列表
- 五.参数定义
- 六.注意事项
一.概念定义
该服务提供了一种保护机制，该机制用来保护访问限制的诊断服务。
加密策略采用种子和密钥相关联的方法。采用随机产生的种子，通过安全算法得到唯一的秘钥。
若秘钥匹配正确则可以调用受到保护的诊断服务。这个服务解锁的是处在某个安全等级下的服务。

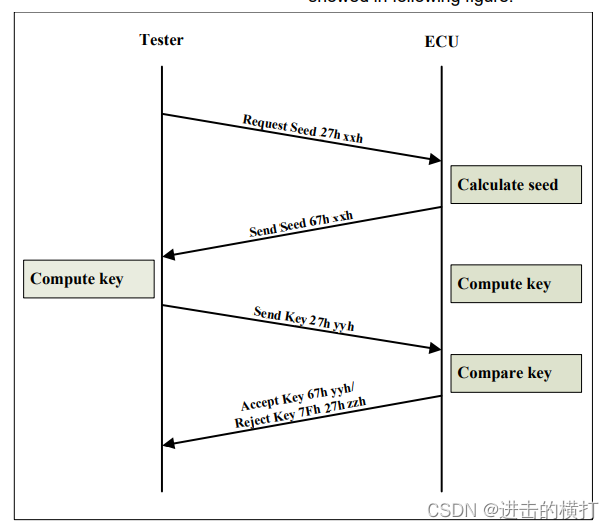

二.安全控制过程
- 诊断工具请求种子；
- ECU发送种子，并根据安全算法计算密钥；
- 诊断工具根据接收到的种子也进行密钥计算，并进行发送；
- ECU接收到密钥，与自身计算的密钥进行比较；
- ECU根据比较结果决定自身是否解锁，并返回响应（肯定/否定响应）信息
三.报文格式
1）请求种子

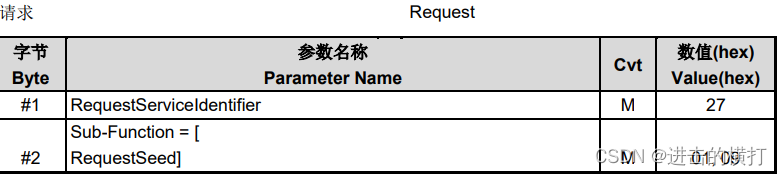

以请求进入01安全等级为例（请求Seed的"Sub-function"不一定要是01，也可以是03、05，或者07-7D之间的任意奇数值，代表不同的安全等级），则此时请求种子的格式如下：

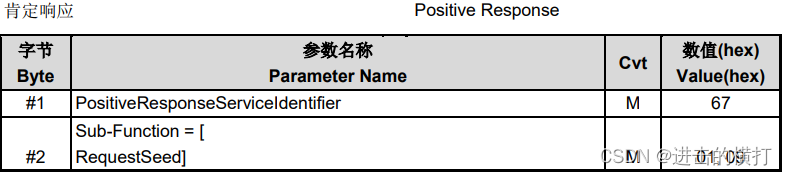

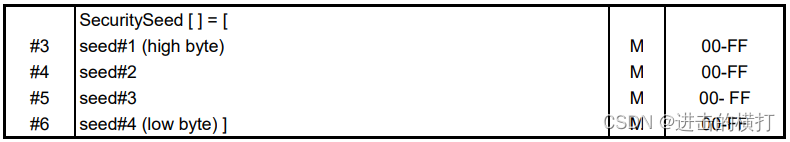

ECU收到请求后，应当生成随机的种子，并通过响应报文返回种子。响应报文格式如下：
其中种子及密钥均为 4 字节（32 位）的数值
2）发送密钥

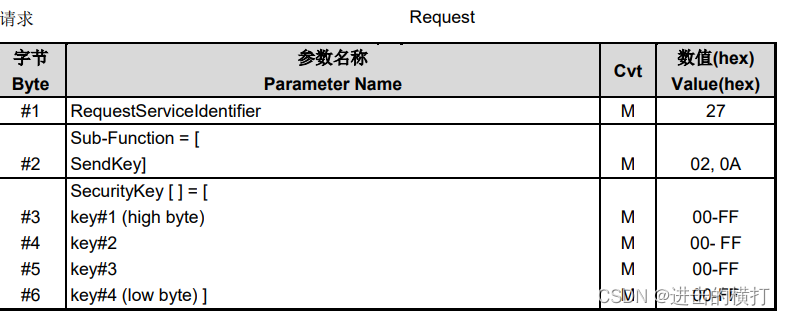

以请求进入01安全等级为例，在接收到前面一小节生成的种子后，诊断工具将根据车产定义的安全算法进行密钥的计算。并进行密钥的发送。此时密钥的发送格式如下：
（发送密钥时的第二个字节值不一定就是02（01+1），可以是04、06，或者08-7E间的任意偶数值，不过注意要是之前请求Seed的"Sub-function"+1，即像01对应02,03对应04,07对应08这样对应起来。）

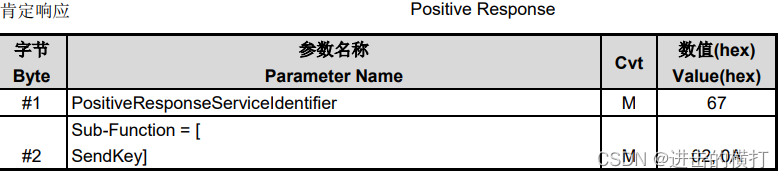

ECU收到SendKey之后，肯定响应报文格式如下：
3）否定响应

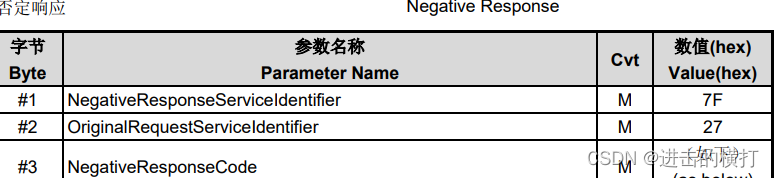

请求Seed和SendKey他们两个在失败的时候，都返回以下格式的否定响应。
四.否定响应码列表
如果诊断工具发送一个无效的密钥，ECU拒绝请求并发送否定响应码 35h“密钥无效（InvalidKey），安全访问失败计数加 1。该计数器的初始值为零。
当失败计数器数值达到一定回数时，ECU 需要等待10 秒方可接受下次“请求种子”（Request Seed）报文并返回 36h（请求次数超出限制）否定响应。
在这 10s 内，任何“SecurityAccess- RequestSeed”都将不被处理，且 ECU 返回 37h（延时时间未到）否定响应。
对于35/36/37这三个错误码，需要比较关注一下。这三个错误往往是成对出现的。
| Hex(bit6~0) | Description | 描述 | 说明 |
|---|---|---|---|
| 0x12 | subFunctionNotSupported | 功能不支持 | 如果子功能参数不支持，发送此否定响应码 |
| 0x13 | incorrectMessageLengthOrInvalidFormat | 报文长度错误 | 如果报文长度错误，发送此否定响应码 |
| 0x24 | requestSequenceError | 请求序列错误 | 在接收到“sendKey”子功能前没有先接收到“requestSeed”请求报文 |
| 0x35 | invalidKey | 密钥无效 | 接收到预期的“sendKey”子功能但是密钥值与 ECU 内部存储或计算的密钥不相等 |
| 0x36 | exceededNumberOfAttempts | 超出密钥访问次数限制 | 延迟定时器因为超过最大允许失败尝试的次数激活 |
| 0x37 | requiredTimeDelayNotExpired | 超时周期未到，延时时间未到 | 在 ECU 要求的超时周期未到之前，发送了尝试获取安全访问权限的请求报文 |
五.参数定义
子功能关联的安全等级由整车厂定义。在这里我们只要知道0x01和0x02输入一个安全级，而0x09和0x0A输入一个安全级别，必须成对的使用。
| Hex | Description | 描述 |
|---|---|---|
| 0x01 | requestSeed to reach security level： Unlocked (Level 1) | 请求种子以进入安全级别：解锁（级别 1） |
| 0x02 | sendKey to reach security level： Unlocked (Level 1) | 发送密钥以进入安全级别：解锁（级别 1） |
| 0x09 | RequestSeed to reach security level： Unlocked (Flash，Level2) | 请求种子以进入安全级别：解锁（级别 2） |
| 0x0A | sendKey to reach security level： Unlocked (Flash，level2 | 发送密钥以进入安全级别：解锁（级别 2） |
在某一时间只有一个安全级别可以被激活。例如，如果与请求种子 09h 相关联的安全级别已激活，而诊断工具成功请求解锁与请求种子 01h相关联的安全级别，此时只有与请求种子01h相关联的安全级别支持的受限功能被解锁。
六.注意事项
- ECU上电或者Reset复位操作之后， ECU处在locked状态；
- 同一时刻只有1个安全等级是 active ，与这个安全等级相关的功能和诊断服务可以使用，其它安全等级相关功能和诊断服务是not active 。
- 1个ECU内部可以有多个安全等级，安全等级之间是否关联取决于诊断规范的定义，如果没有关联，就是例如解锁安全等级2时，无需先解锁安全等级1.
- 如果当收到RequestSeed时，ECU已经处在unlocked状态，应给出positive response, 其中seedValue 0x00
- 具体的安全加密算法由车厂自行决定的。
- SecurityAccess服务定义了三种状态（两个不同级别）：锁
定、解锁（级别 1）、解锁（级别 2）
