1 几个问题

1.1 什么是map文件

        map文件就是通过编译器编译之后，程序、数据及IO空间的一种映射文件。

        一般情况下，遇到内存越界，或者是溢出等情况，可以先进行map文件的分析。因为从map文件，可以了解到一些函数的大小，以及其入口等等重要信息。

1.2 如何查看编译出的程序和数据的信息

        以上的编译log即能表现出编译出的程序和数据的信息，其实这些数据都是一些单模块的汇总，在map文件里面都有详细描述。

1.3 如何生成map文件

        需要对输出信息进行配置，接下来对工程进行百编译，即可生成map文件

主要包含配置：

        Memory Map：内存映射

        Callgraph：图像映射

        Symbols：符号

        Cross Reference：交叉引用

        Size Info：大小信息

        Totals Info：统计信息

        Unused Section Info：未调用模块信息

        Veneers Info：装饰信息

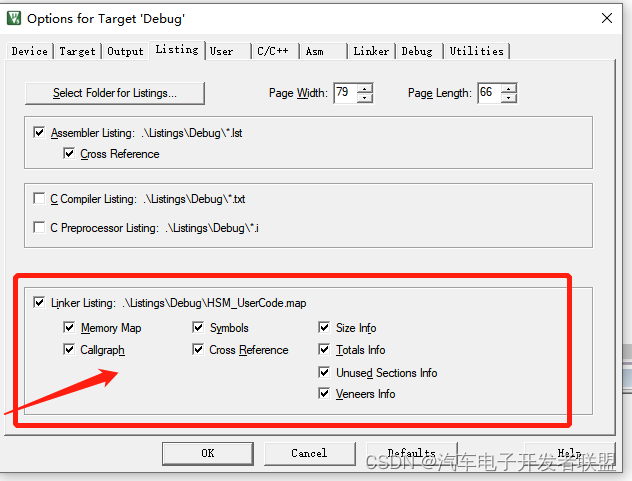

具体操作见下图：Project -> Options for Target -> Listing

1.4 map文件里面有哪些信息

        从以上输出配置能得出来map文件大概包含了哪些信息。map文件将其中的信息分为如下五大类：

2 map文件信息详解

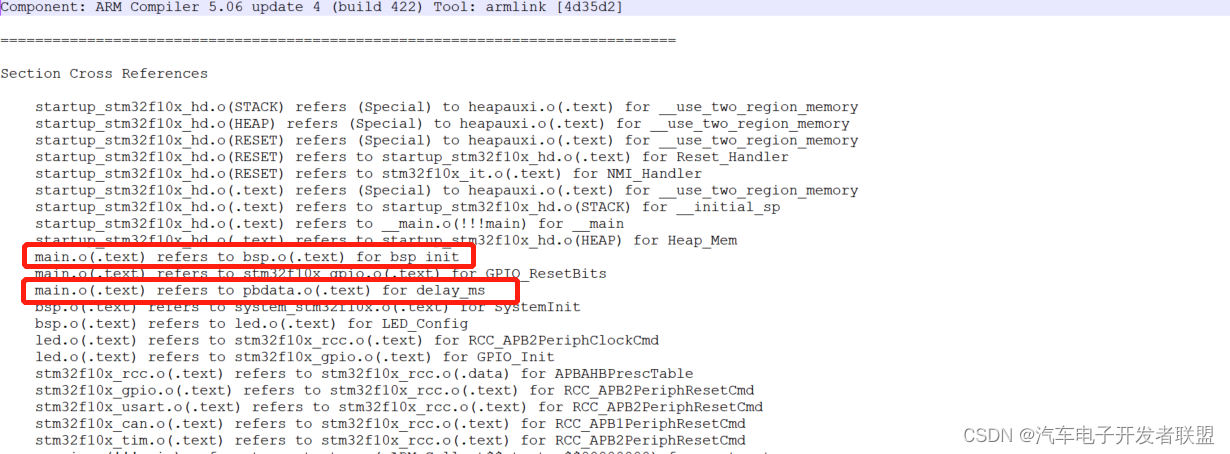

2.1 Section Cross References

模块、段(入口)交叉引用：指的是各个源文件生成的模块、段（定义的入口）之间相互引用的关系。

        bsp.o(.text) refers to led.o(.text) for LED_Config

解析：bsp模块(bsp.o)中引用（或者说调用）了led模块(led.o)中的LED_Config函数。

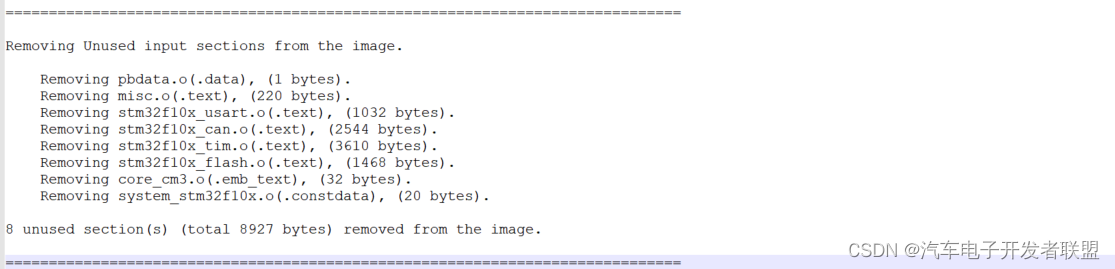

2.2 Removing Unused input sections from the image

移除未调用模块：被调用的模块（或者说函数）会在map文件中生成一个列表。

        a：Removing system_stm32f10x.o(.constdata), (20 bytes).

        b： unused section(s) (total 8927 bytes) removed from the image.

解析：

        a：system_stm32f10x文件未被调用，代码大小为20字节；

        b：总共有8个没有调用的模块，没有被调用的大小为8927字节；

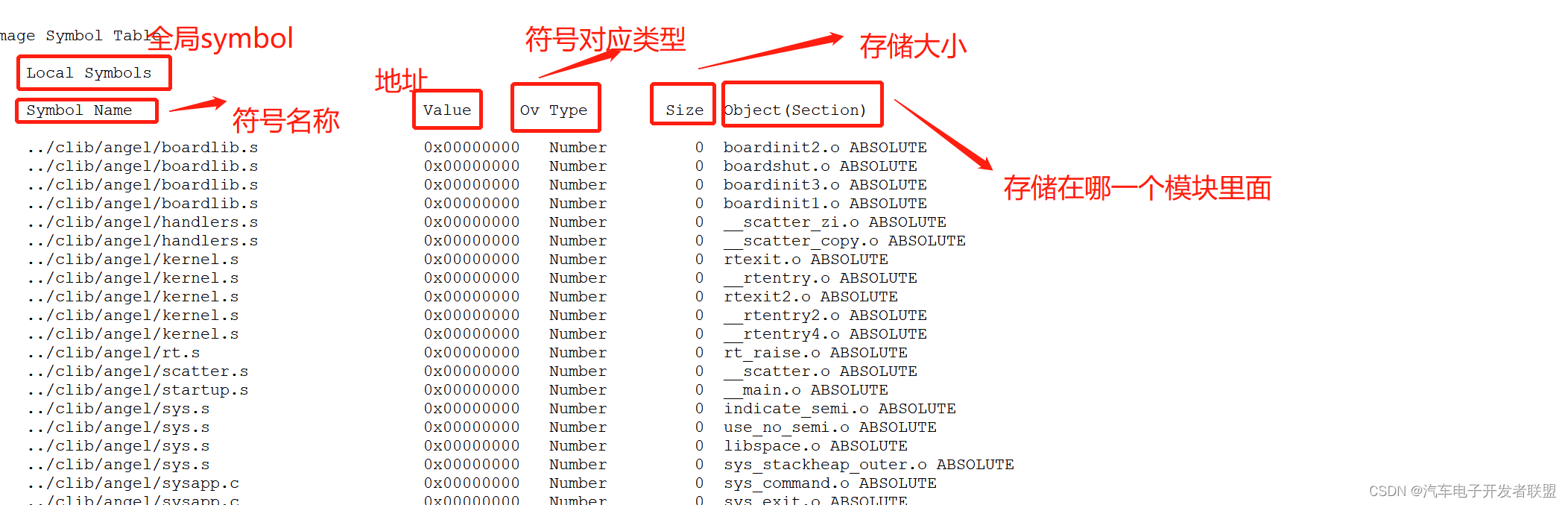

2.3 Image Symbol Table

映射符号表：各个段所存储对应地址的表。

其中对于各信息标题的说明如下：

几个要点：

1 大家会发现有0x0800xxxx、0x2000xxxx这样的地址。

        0x0800xxxx指存储在FLASH里面的代码、变量等。

        0x2000xxxx指存储在内存RAM中的变量Data等

2 符号类型

        大概有几种：Number、Section、Thumb Code、Data等；

        全局、静态变量等位于0x2000xxxx的内存RAM中。

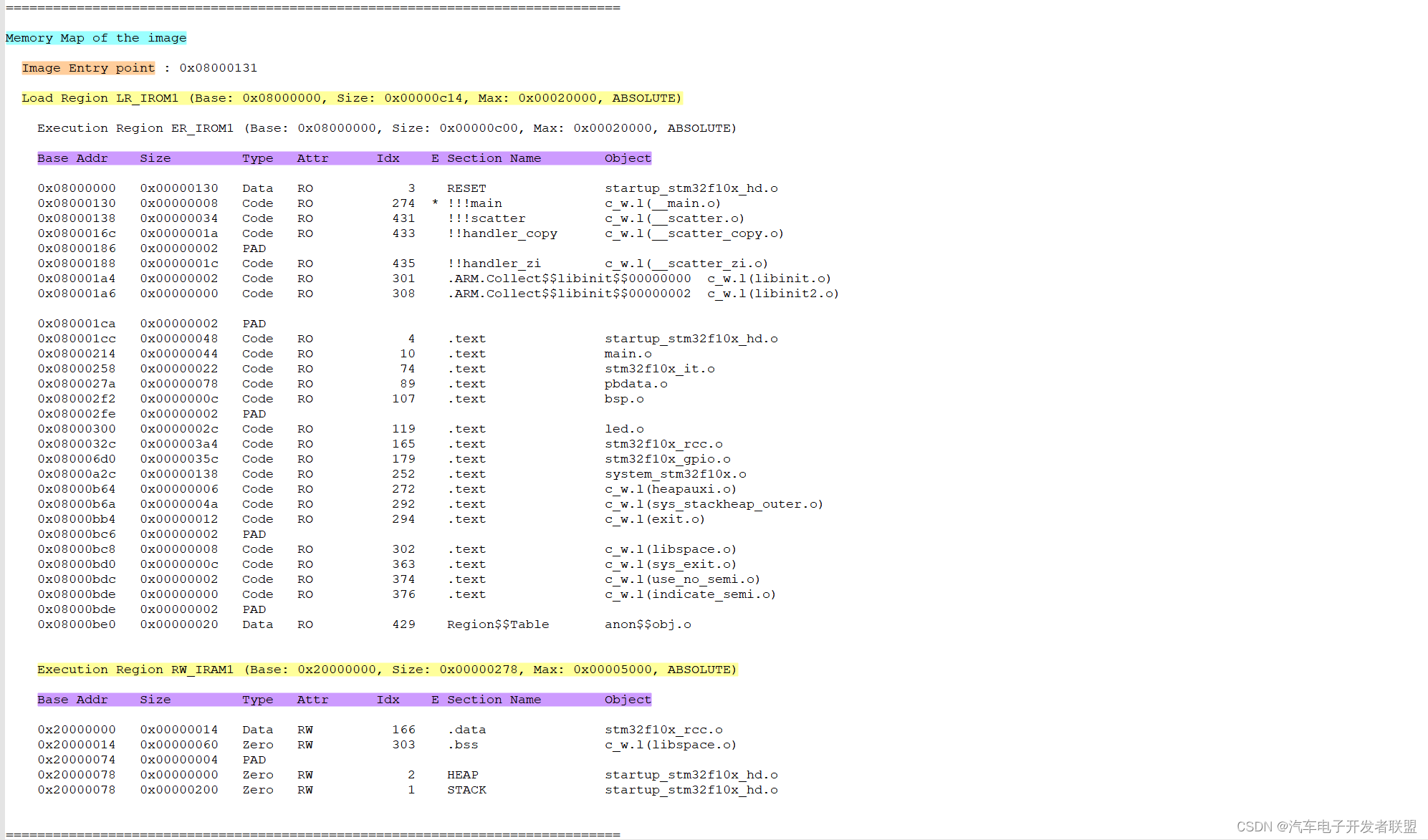

2.4 Memory Map of the image

内存（映射）分布，这块内容较多，将会分为几个部分进行说明。

2.4.1 几个重点部分

1. Image Entry point : 0x08000131 ==>> 映射入口地址
2. Load Region LR_IROM1 (Base: 0x08000000, Size: 0x00000c14, Max: 0x00020000, ABSOLUTE)             ==>>        指加载区域位于LR_IROM1开始地址0x08000000，大小有0x00000c14，这块区域最大为0x00020000；
3. Execution Region RW_IRAM1 (Base: 0x20000000, Size: 0x00000278, Max: 0x00005000, ABSOLUTE)             ==>>        指执行域位于RW_IRAM1  开始地址0x20000000，大小有0x00000278，这块区域的大小为0x00005000；

2.4.1 详细内容标题

1. Base Addr：存储地址 == >> 0x0800xxxxFLASH地址和0x2000xxxx内存RAM地址。
2. Size：存储大小
3. Type：类型
   1. Data：数据类型；
   2. Code：代码类型；
   3. Zero：未初始化变量类型；
   4. PAD：补充类型；ARM处理器是32位的，如果定义一个8位或者16位变量就会剩余一部分，这里就是指的“补充”的那部分
4. Attr：属性
   1. RO：存储与ROM中的段
   2. RW：存储与RAM中的段
5. Section Name：段名 ==>> 入口分类名,RESET、.ARM、 .text、 i、 .data、 .bss、 HEAP、 STACK等；
6. Object：目标

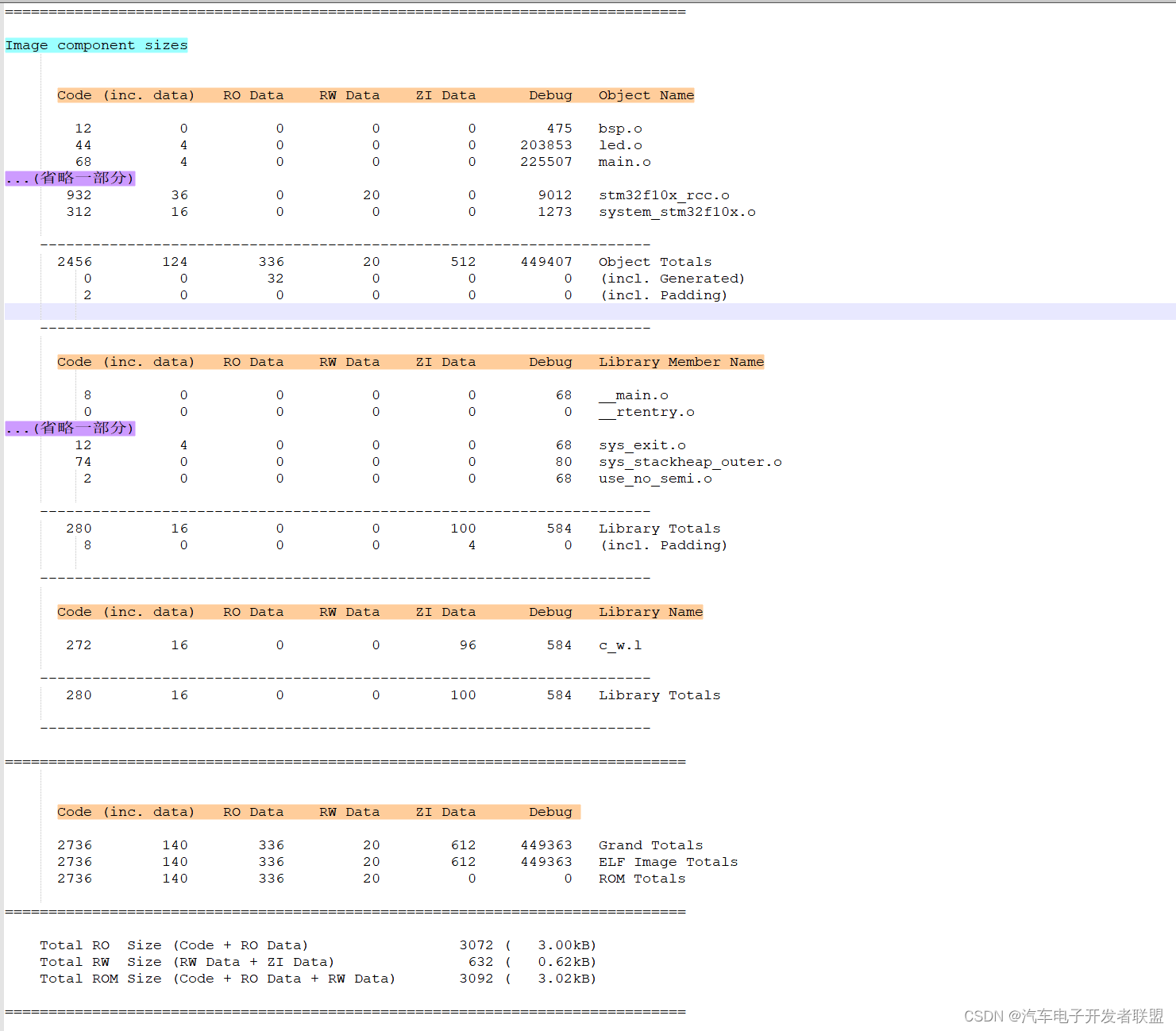

2.5 Image component sizes

存储组成大小：主要就是对模块进行汇总存储大小信息。

回到文章开头截图的编译结果：

解析

1. Code：指代码的大小；
2. Ro-data：指除了内联数据(inline data)之外的常量数据；
3. RW-data：指可读写（RW）、已初始化的变量数据；
4. ZI-data：指未初始化（ZI）的变量数据；
5. Code、Ro-data：位于FLASH中；
6. RW-data、ZI-data：位于RAM中；
7. RW-data已初始化的数据会存储在Flash中，上电会从FLASH搬移至RAM。

8. 关系如下：

   RO  Size = Code + RO Data
   RW  Size = RW Data + ZI Data
   ROM Size = Code + RO Data + RW Data
