本期我们继续为大家进行Unity UI简介（第二部分）的后续教程

本篇内容

6.添加设置对话框

7.设置对话框的背景图像

8.添加标签

文章末尾可免费获取教程源代码

本篇本篇Unity UI简介（第二部分）篇幅较长，分为八篇，本篇为第四篇。

6.添加设置对话框

看看你创造的那些华丽的自由空间! 这似乎是一个完美的对话空间。

然后我们来创建面板

通常情况下，对话框包含一些其他控件，这些控件会随着对话框的出现和移动而出现。因此，将对话框创建为面板，并将其他UI元素设置为子对象是很有效的。

要创建一个面板，在菜单中选择GameObject ▸ UI ▸ Panel。这将创建一个全屏面板，使用白色的半透明图像作为背景。因此，你应该会看到某种全屏面纱。

然而，这个对话框不会是全屏的，事实上，它将相对较小。按照以下步骤来设置对话框的大小和位置。

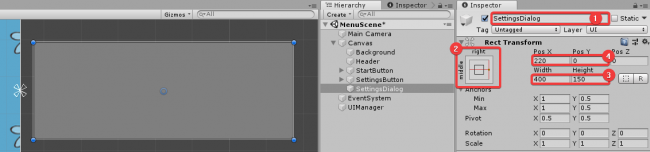

·在 " Hierarchy"中选择 "Panel"，并将其重命名为 "设置对话框"（SettingsDialog）。

·将其锚点设置为右中，因为你将把对话框定位在右边缘以外的地方，并离开屏幕，这样当你运行场景时就看不到它了。

·将Width设置为400，Height 设置为150。

·设置Pos X为220，Pos Y为0。

你应该会看到画布矩形的右边有一个半透明的矩形。这个矩形之外的所有UI元素在屏幕上都不可见。这正是你想要的对话框。

7.设置对话框的背景图像

你要使用 9-slice image作为对话框的背景。你需要先在导入设置中设置边框。

在Project窗口中打开RW ‣ UI ‣Menu，选择settings_panel_bg_9slice。在 "Inspector"中，单击 "Sprite Editor"，打开 "Sprite Editor"视图。

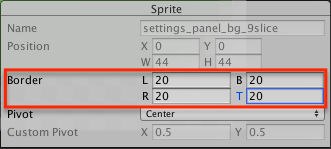

将所有Border值设置为20，然后点击顶部的Apply

现在你可以使用这个图片作为对话框的背景。

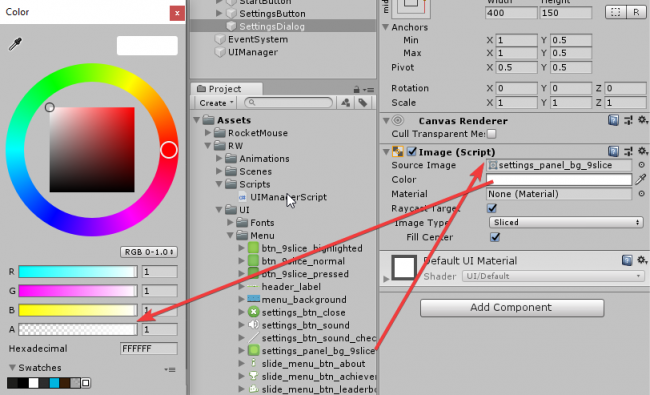

选择Hierarchy中的SettingsDialog，并将settings_panel_bg_9slice拖到 " Inspector"中的 "Source Image "字段。双击 "Source Image"字段旁边的 "Color "，并将A设置为255（或1，取决于你的颜色选择器设置），以去除透明度。

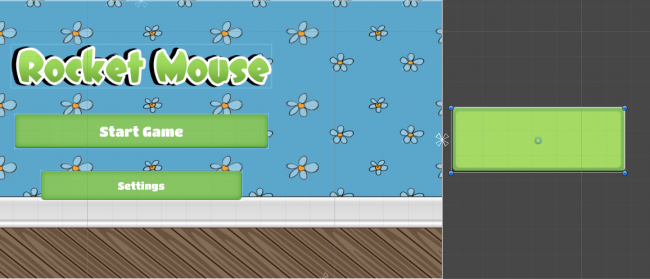

这就是设置背景图片后对话框的样子：

8.添加标签

在目前的状态下，很难说这个不显眼的绿色矩形实际上是一个设置对话框，但有一个简单的方法可以解决这个问题。你需要做的就是在上面写上 "Settings"

右击SettingsDialog，选择UI ▸ Text，创建一个新的Text UI元素作为SettingsDialog的子元素。在Hierarchy中选择Text并将其重命名为SettingsLabel

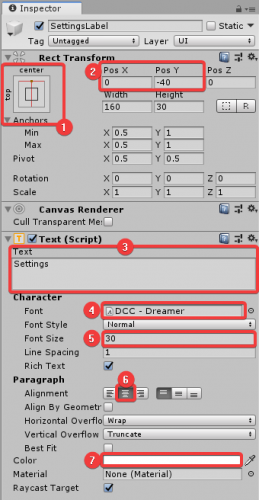

之后，选择 "Hierarchy "中的 "SettingsLabel"，并进行以下修改：

·设置 Anchors 为top-center.

·设置Pos X为0，Pos Y为-40。

·将 "Text "改为 "Settings"

·在 " Project"窗口中打开 "Fonts"文件夹，并将 "DCC - Dreamer "字体拖到 "Inspector"中的 "Font"字段。

·将Font Size设置为30。

·将 " Alignment"设置为 "Center Align."。

·将颜色设置为白色，用A (Alpha) 255去除透明度。

教程就到这里结束了，我们下期会继续Unity UI简介（第二部分）的后续教程
