这一页文件我没写什么批注，但是还是留下来了。从这个图中能够看到各个模块的时钟源是可以来自于什么地方。

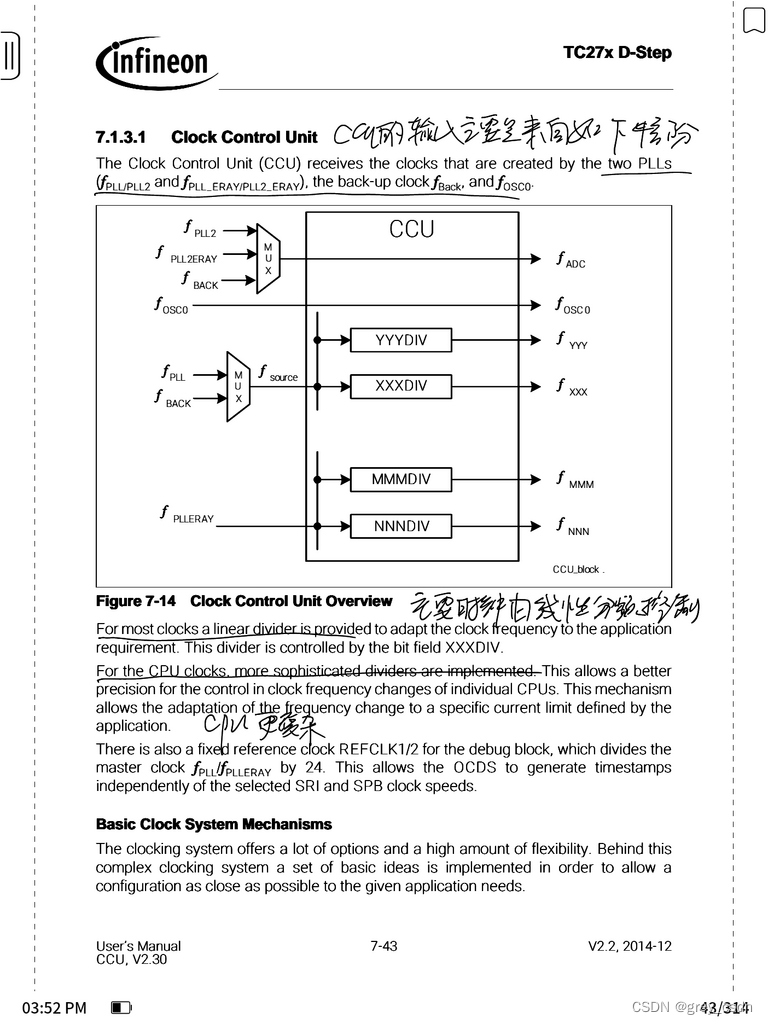

1. CCU的输入主要是来自于两个PLL、备份时钟以及晶振。

2. 对大多数的时钟来说，主要是由先行分频来控制的。

3. 对于CPU的时钟控制来说会更复杂一些，主要是考虑到功能以及性能各方面的综合处理。

1. 核心的CCU模块实现了ERAY以外的所有的信号的同步。

2. BAUD1时钟主要是用来做慢速通信的，BAUD2时钟主要是用来做快速通信的。

3. PSI5是快速通信，这个之前没有预料到。感觉上，这种通信可能也就是类似SENT这样的等级。

4. CAN以及LIN的时钟都是单独的。

5. 调试用的时钟在设置的时候需要快于外设时钟。

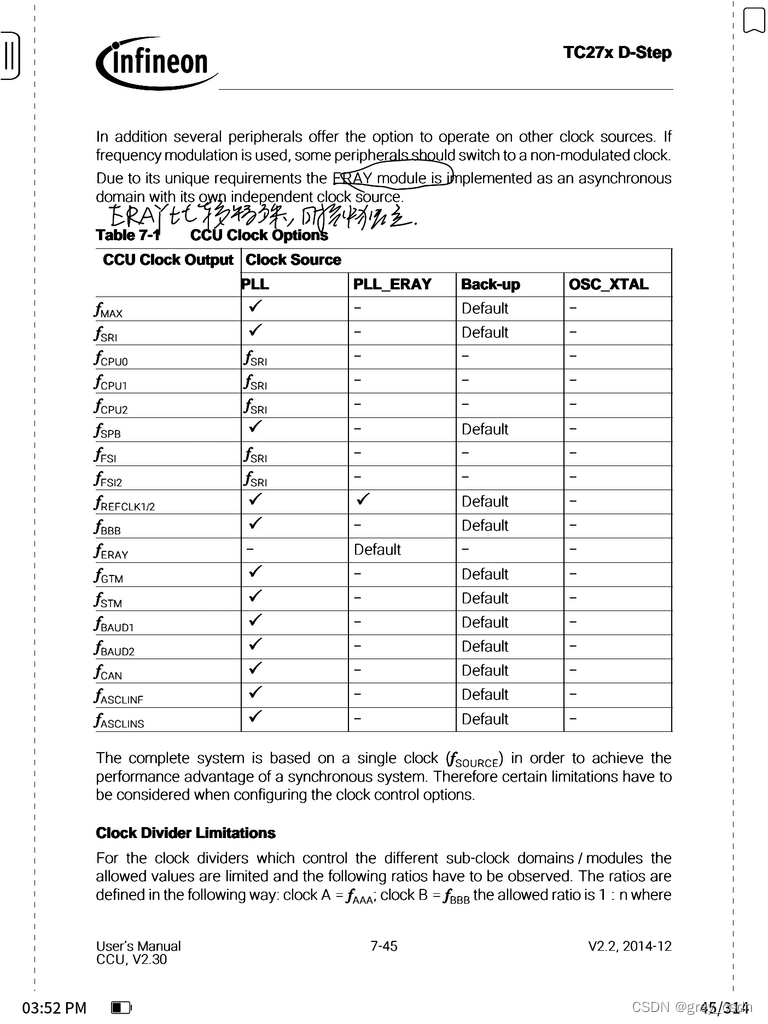

ERAY在功能需求上是比较特殊的，因此时钟是单独的。

时钟的配置是有限制的，但是还有一个推荐值。这种描述在其他的芯片中我看到的很少，推荐值基本上是没看到过的。

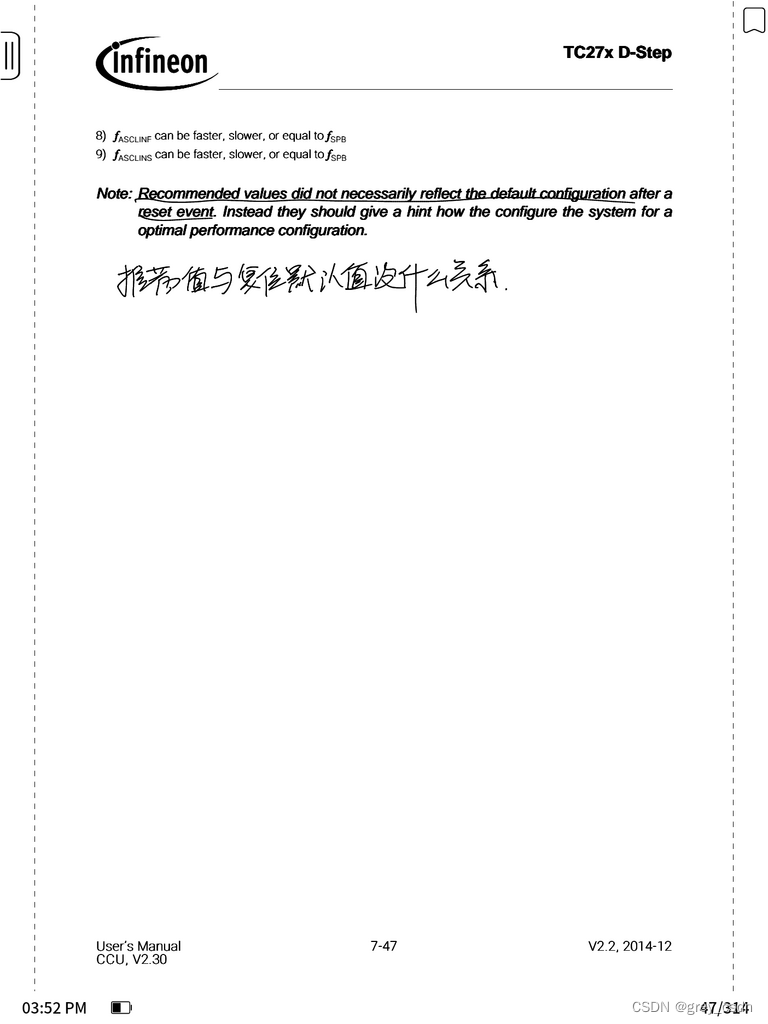

推荐值与复位的默认值本质上没有直接的联系。

CCU的寄存器是可以由任意CPU来写入的，但是建议只由一个CPU来处理。这样的描述，类似于PLL的寄存器要求。

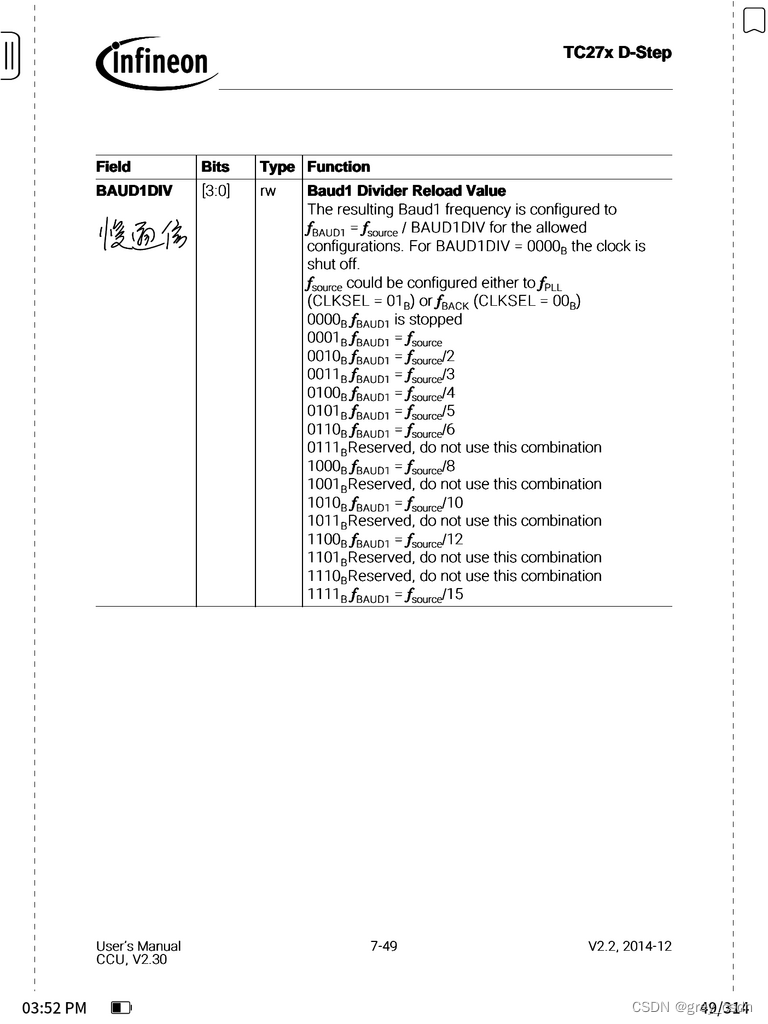

这部分是满通信的配置说明。

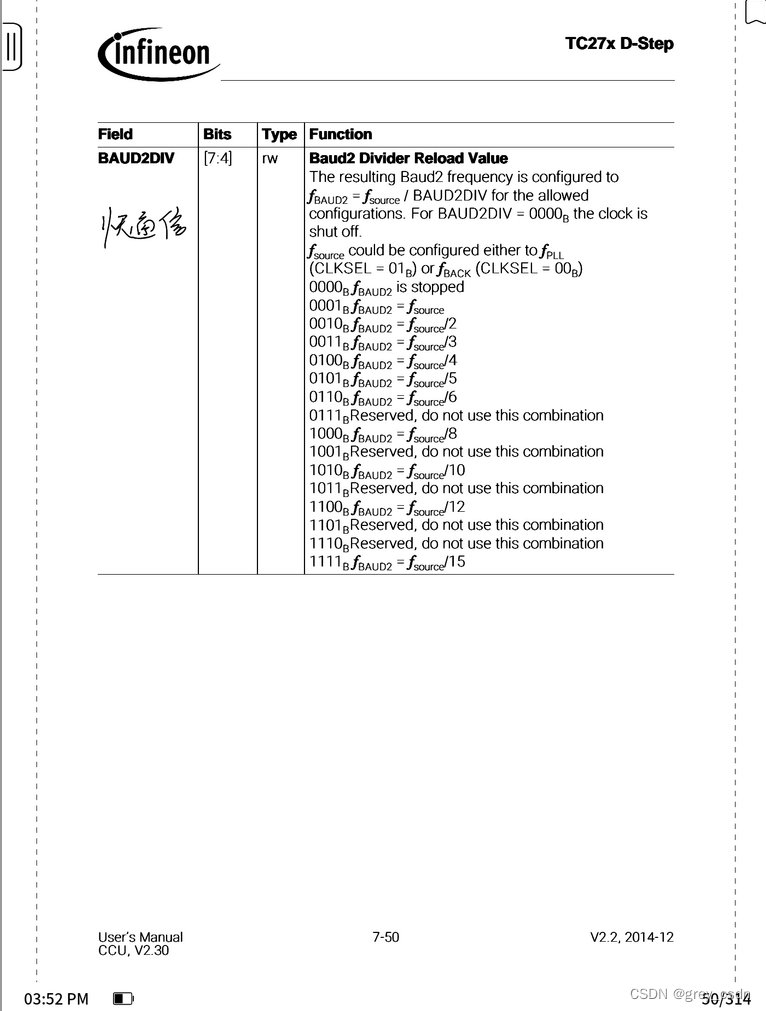

这部分是快通信的说明。

这样，这一次学习笔记的整理就结束了。每10页文档作为一个小任务的确是让整个学习过程中有一种“减压”的效果，但是有时候的确是感觉到内容不是很丰厚。这样，后面每天可以多整理几份笔记追赶一下这方面的不足。
