• 本章要求

   1. 理解正弦量的特征及其各种表示方法；

   2. 理解电路基本定律的相量形式及阻抗；熟练掌握计算正弦交流电路的相量分析法，             会画相量图；

   3. 掌握有功功率和功率因数的计算,了解瞬时功率、无功功率和视在功率的概念

   4.了解正弦交流电路的频率特性，串、并联谐振的条件及特征；

   5.了解提高功率因数的意义和方法。

目录

本章要求

一、正弦量的三要素

1、频率，周期和角频率

2、幅值与有效值

3、初相位与相位差

二、正弦量的相量表示

 三、单一电路元件交流电路分析

1、电阻元件的交流电路

2、电感元件的交流电路

 3、电容元件的交流电路

四、RLC串联的交流电路分析

 五、复杂正弦交流电路的分析 （上）

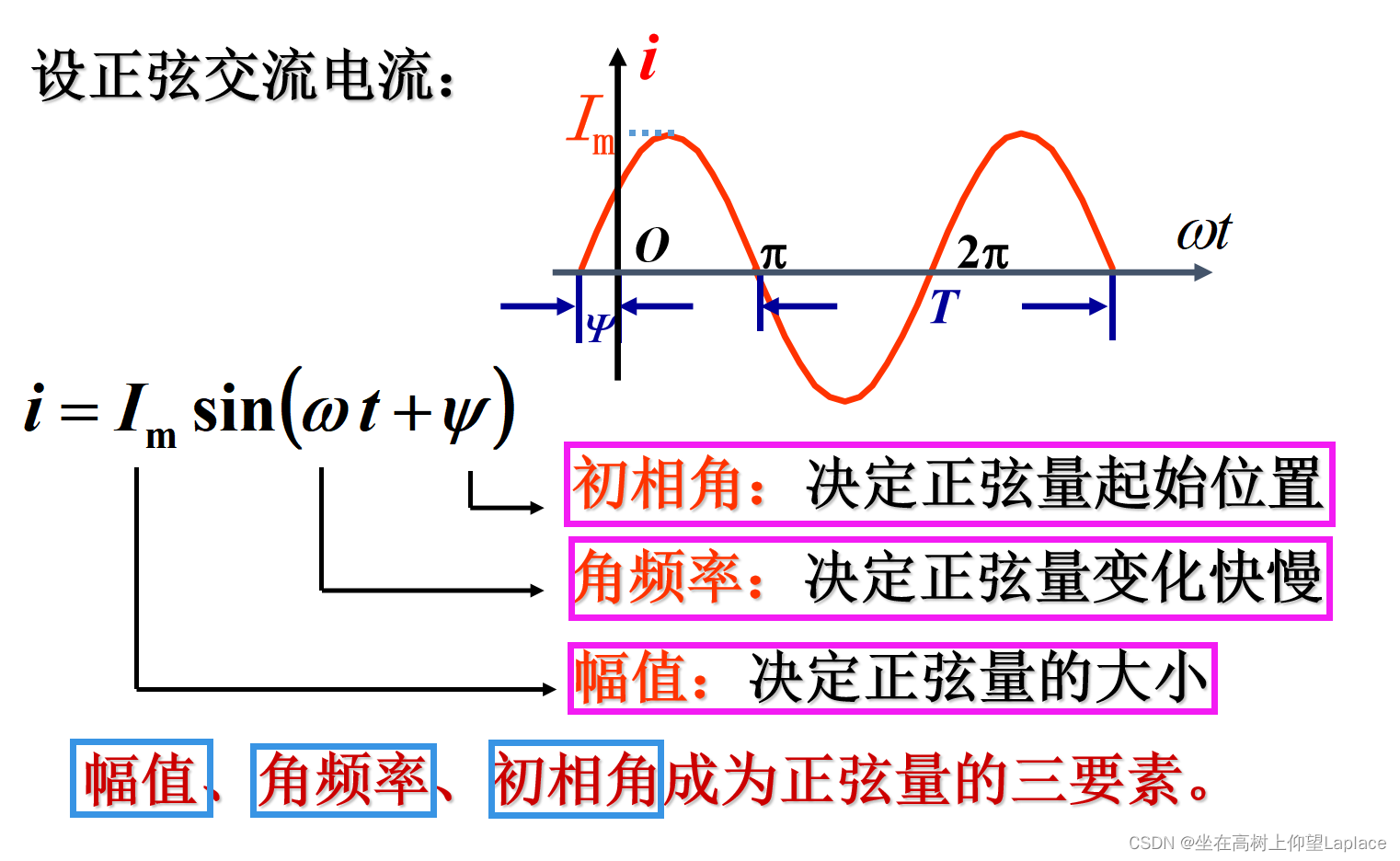

一、正弦量的三要素

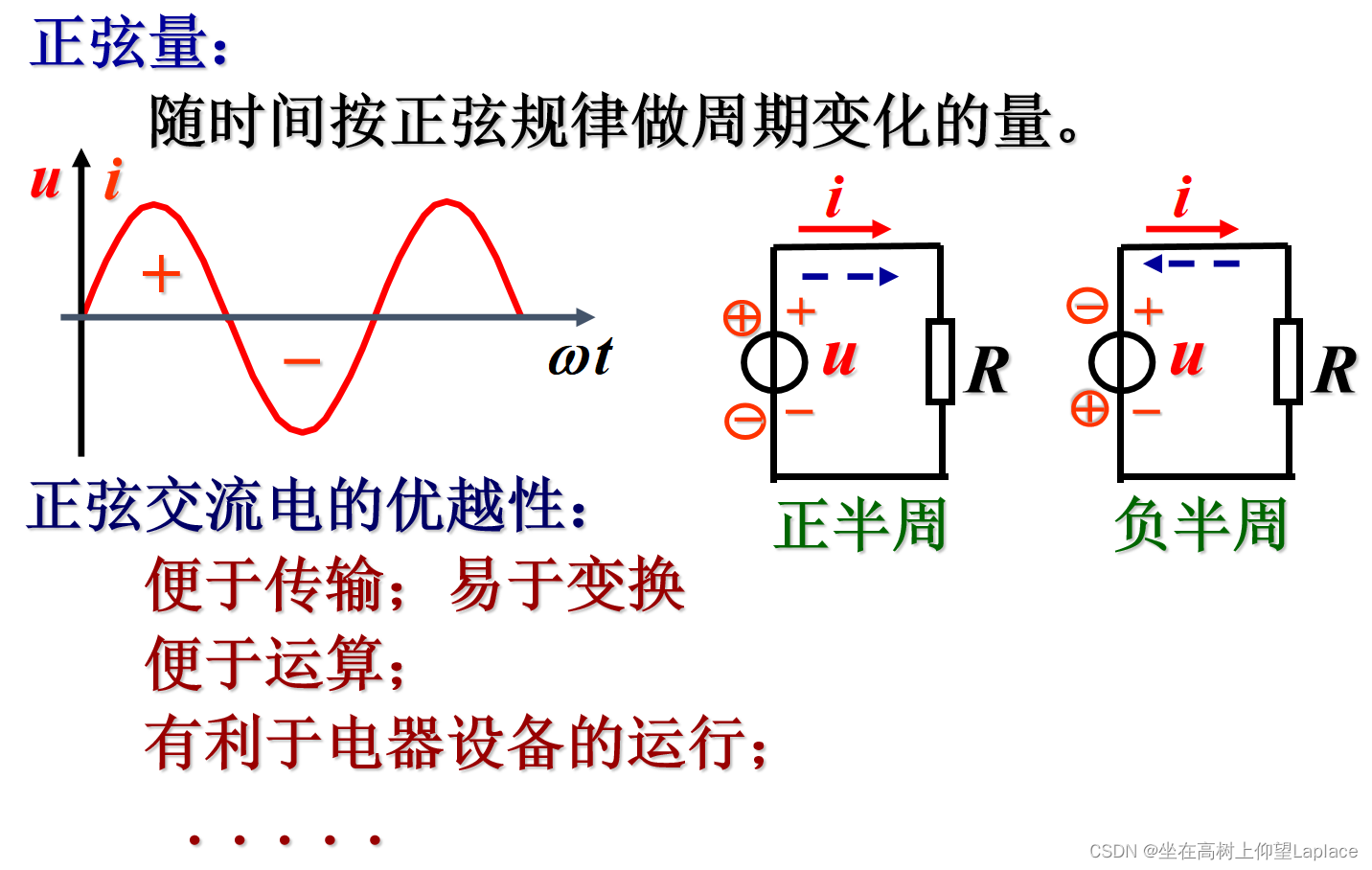

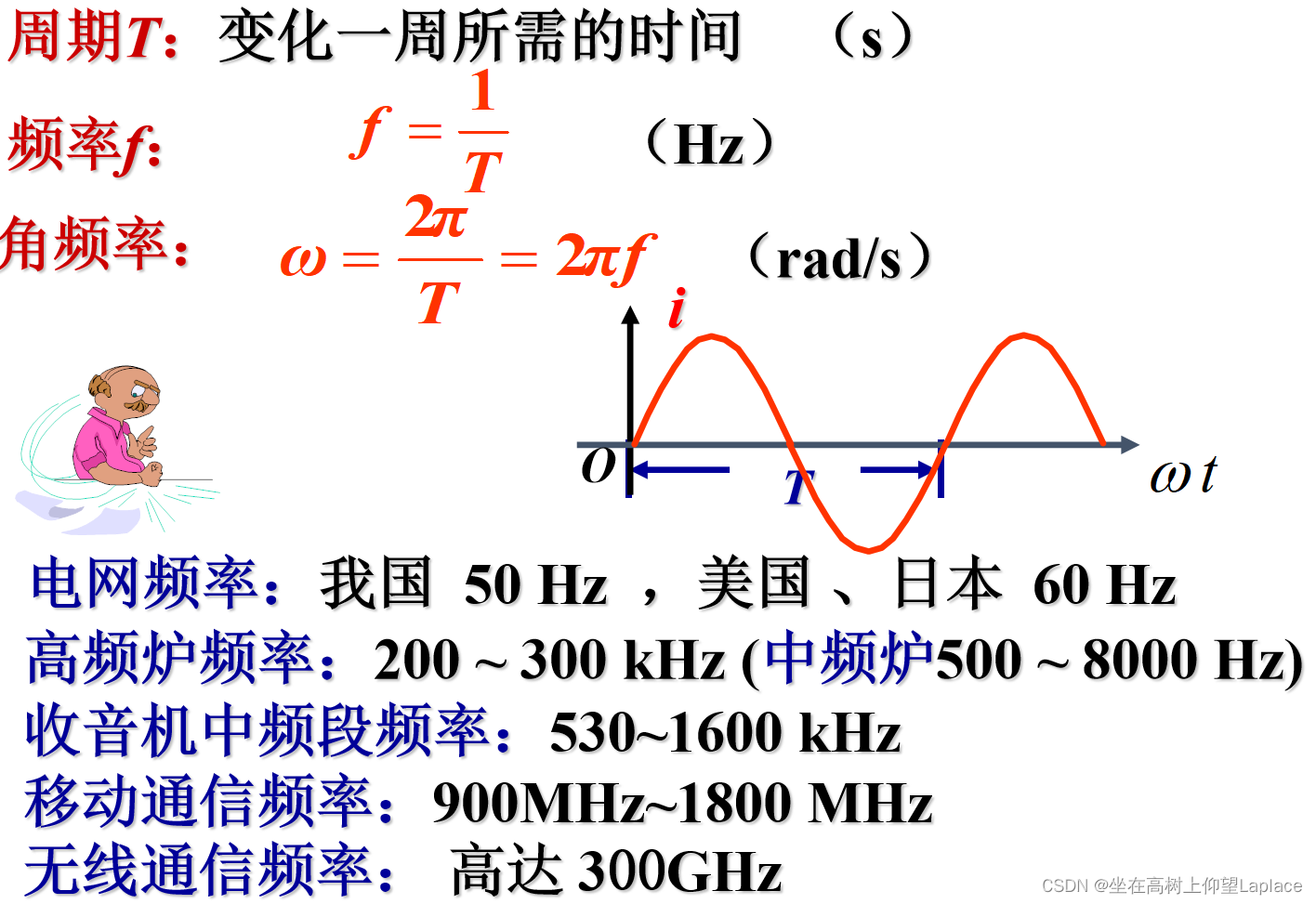

1、频率，周期和角频率

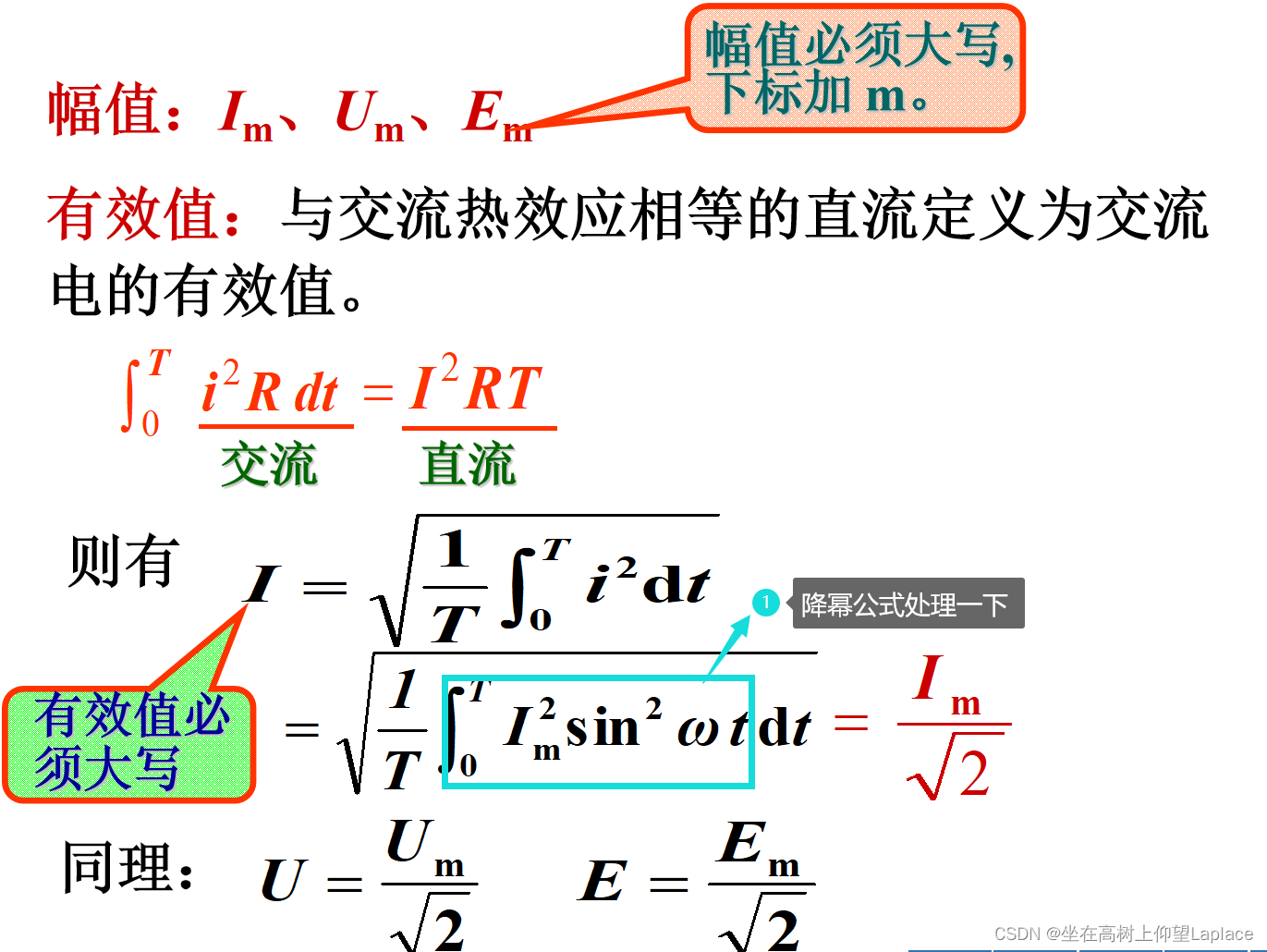

2、幅值与有效值

 【注意】

• 交流电压、电流表测量数据为有效值
• 交流设备名牌标注的电压、电流均为有效值

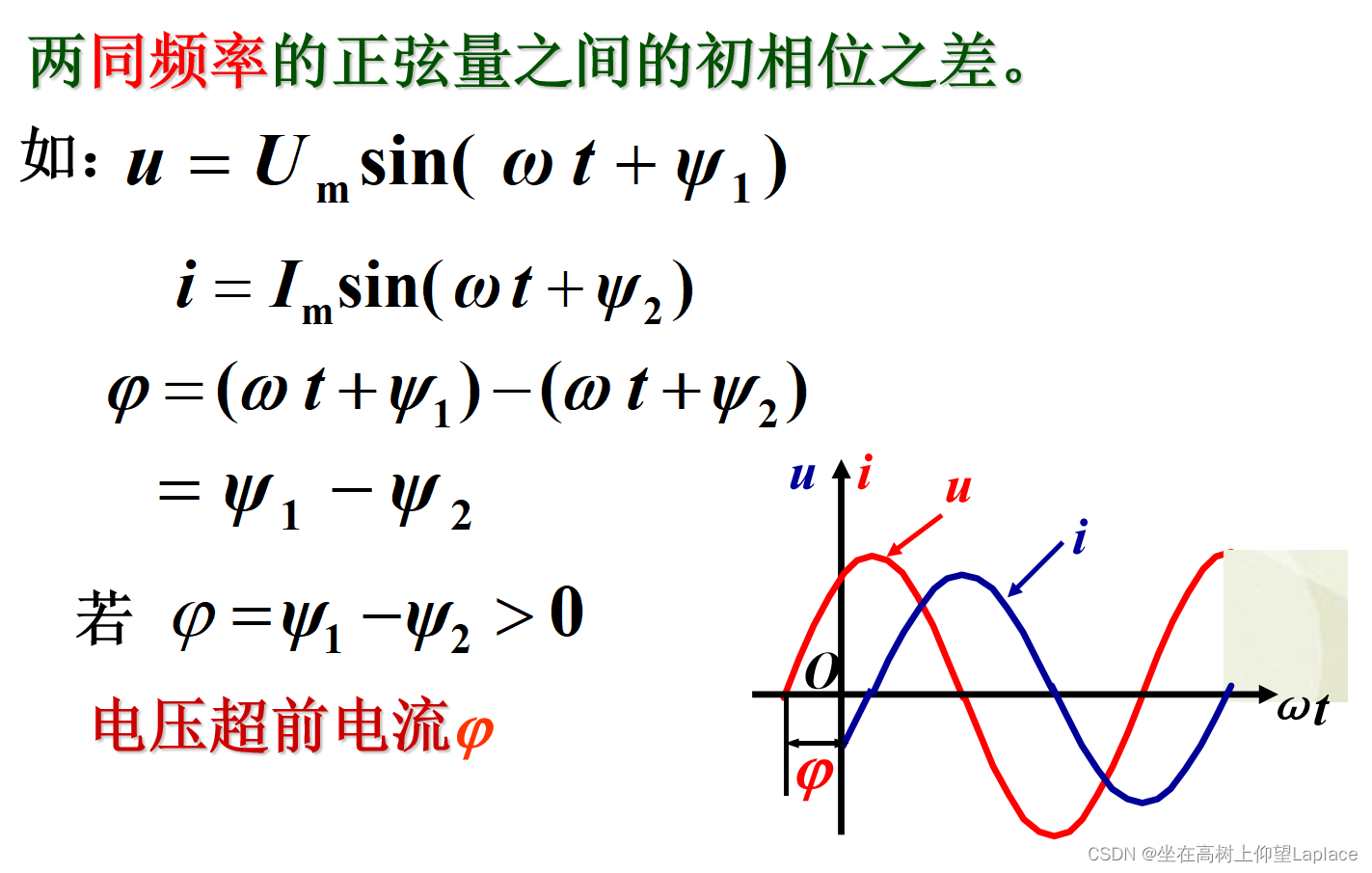

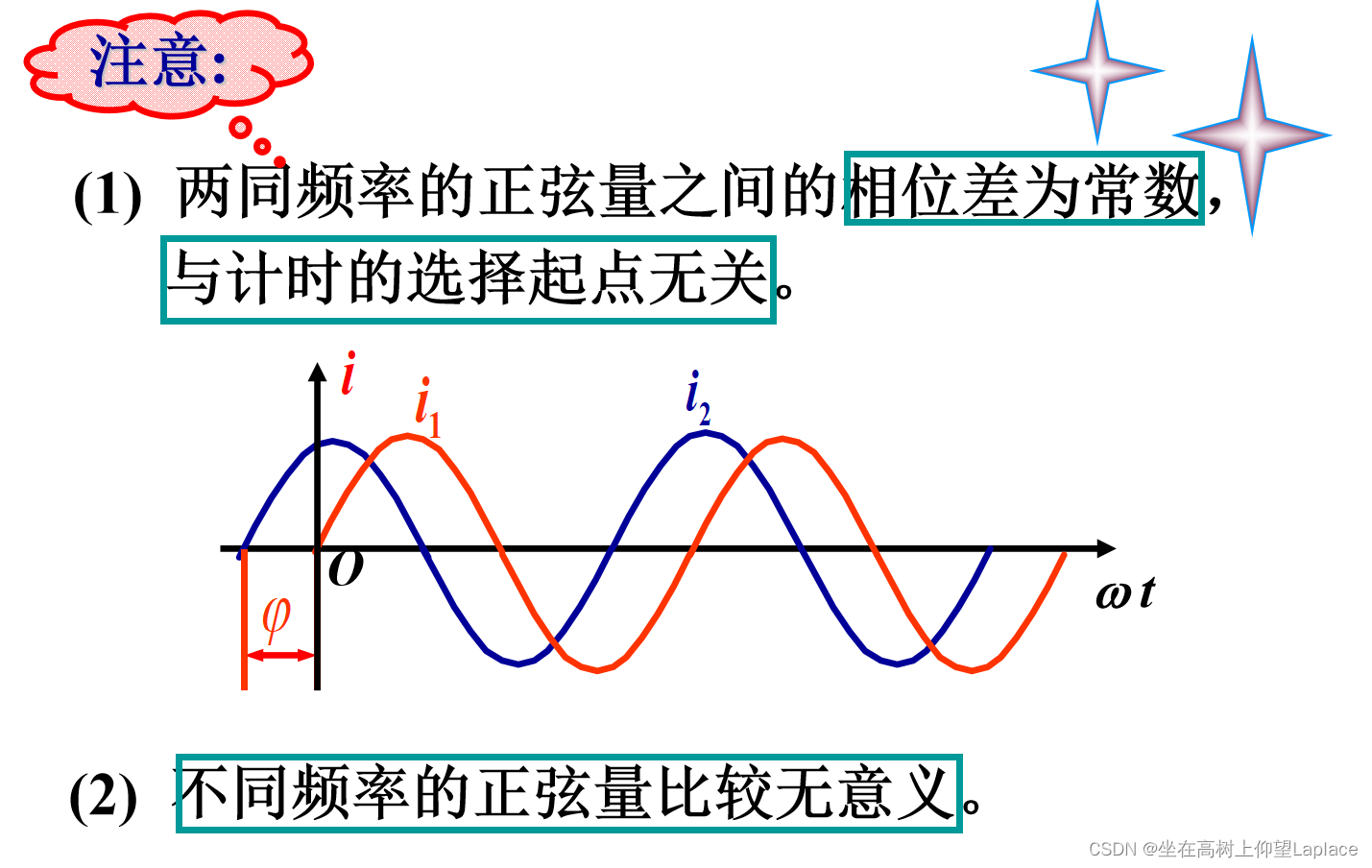

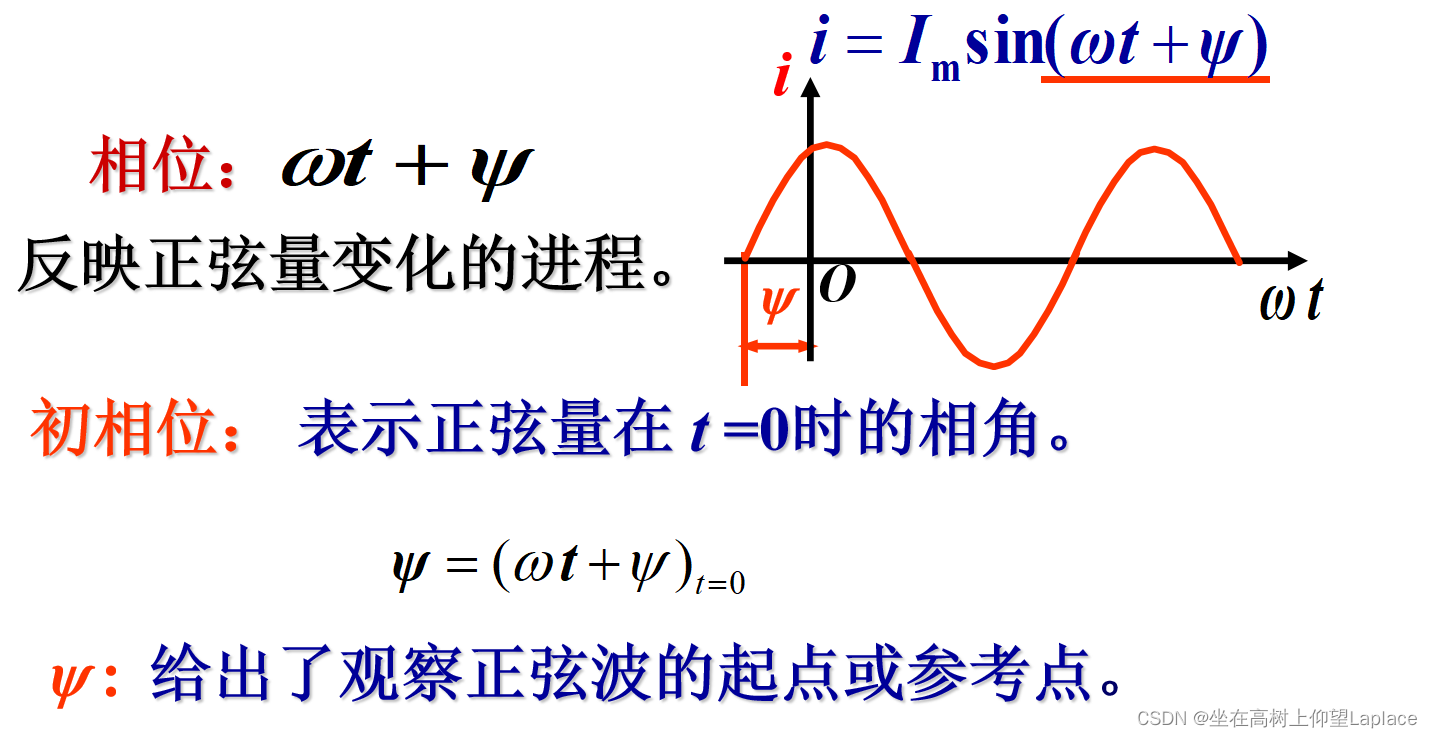

3、初相位与相位差

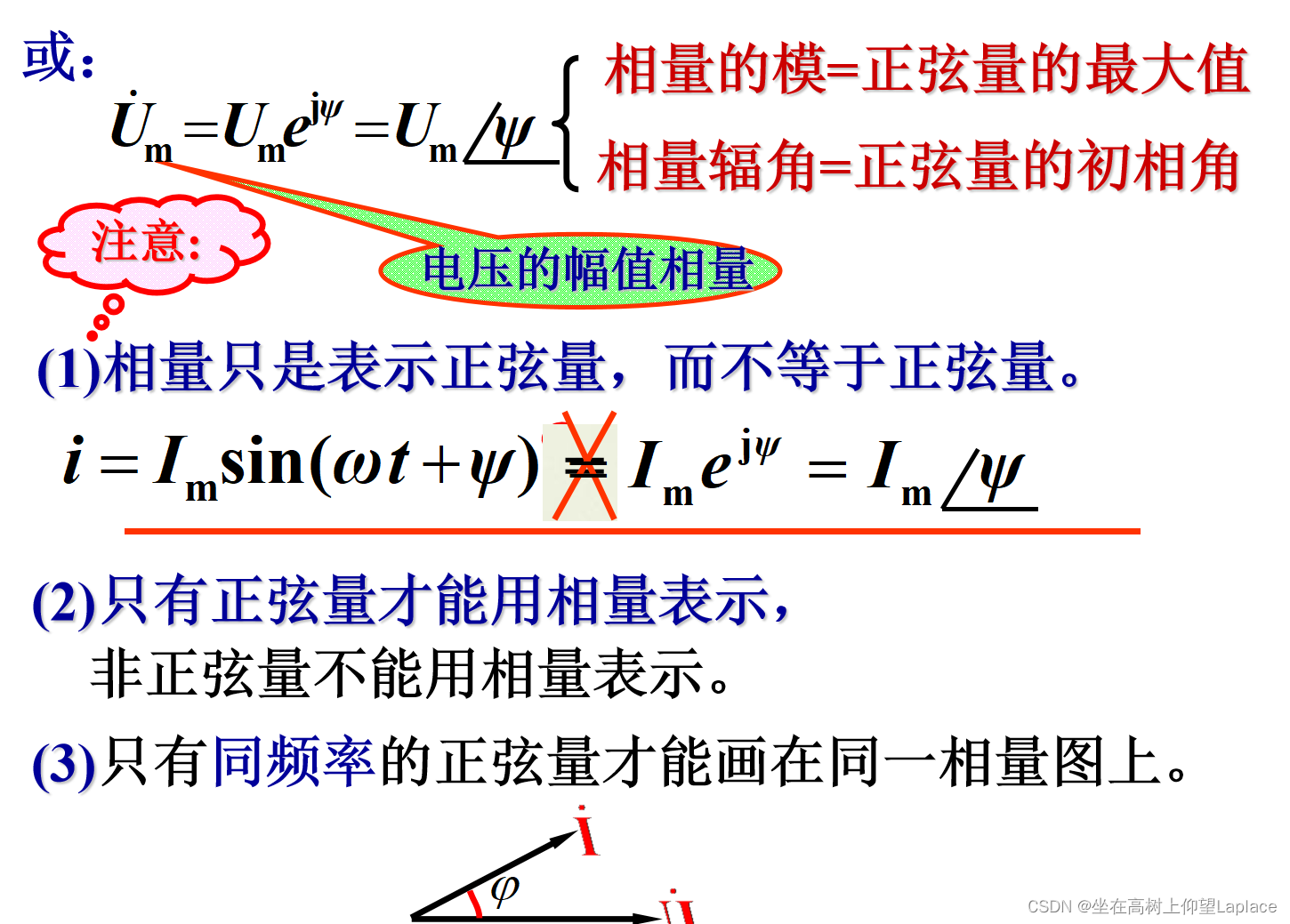

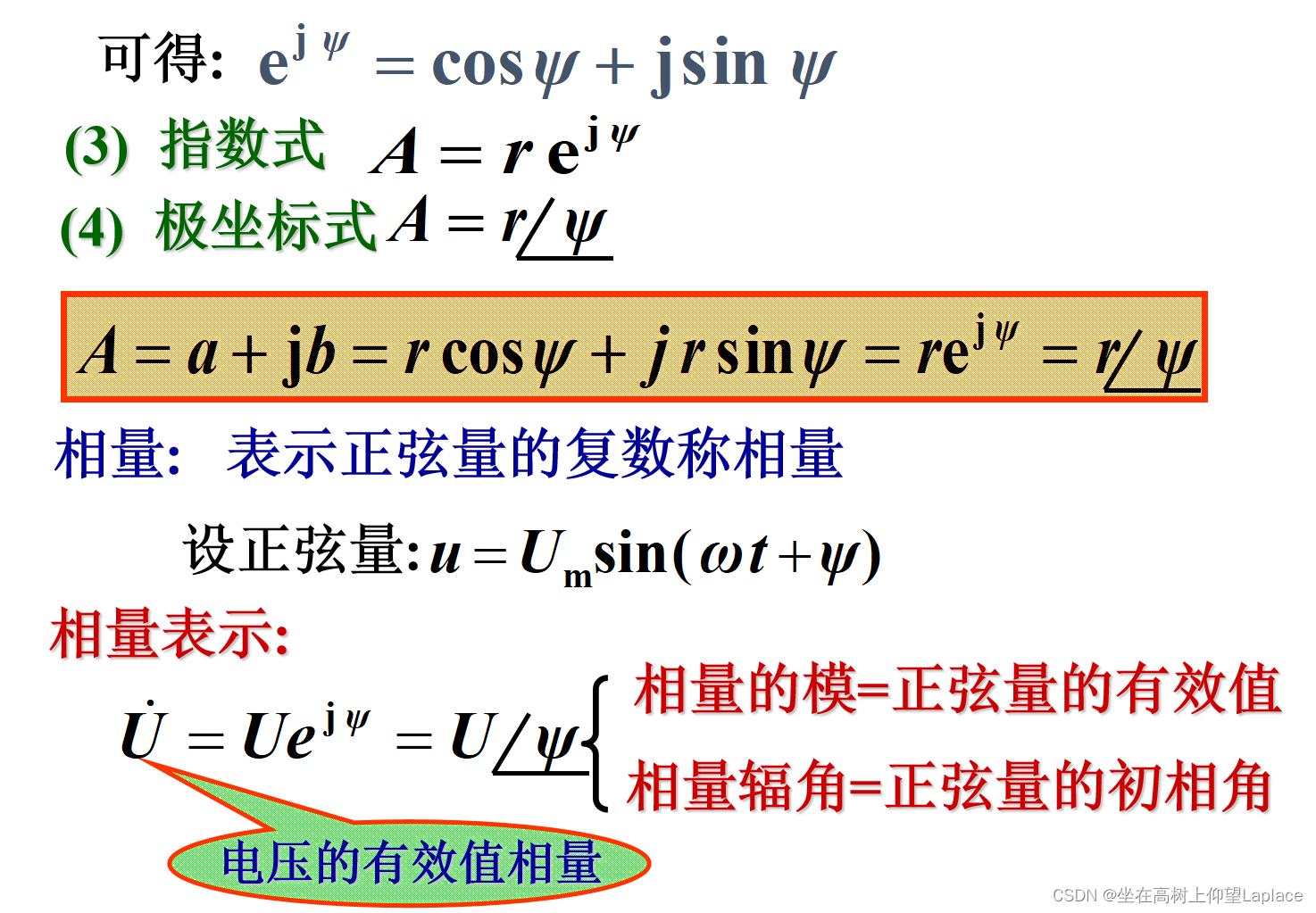

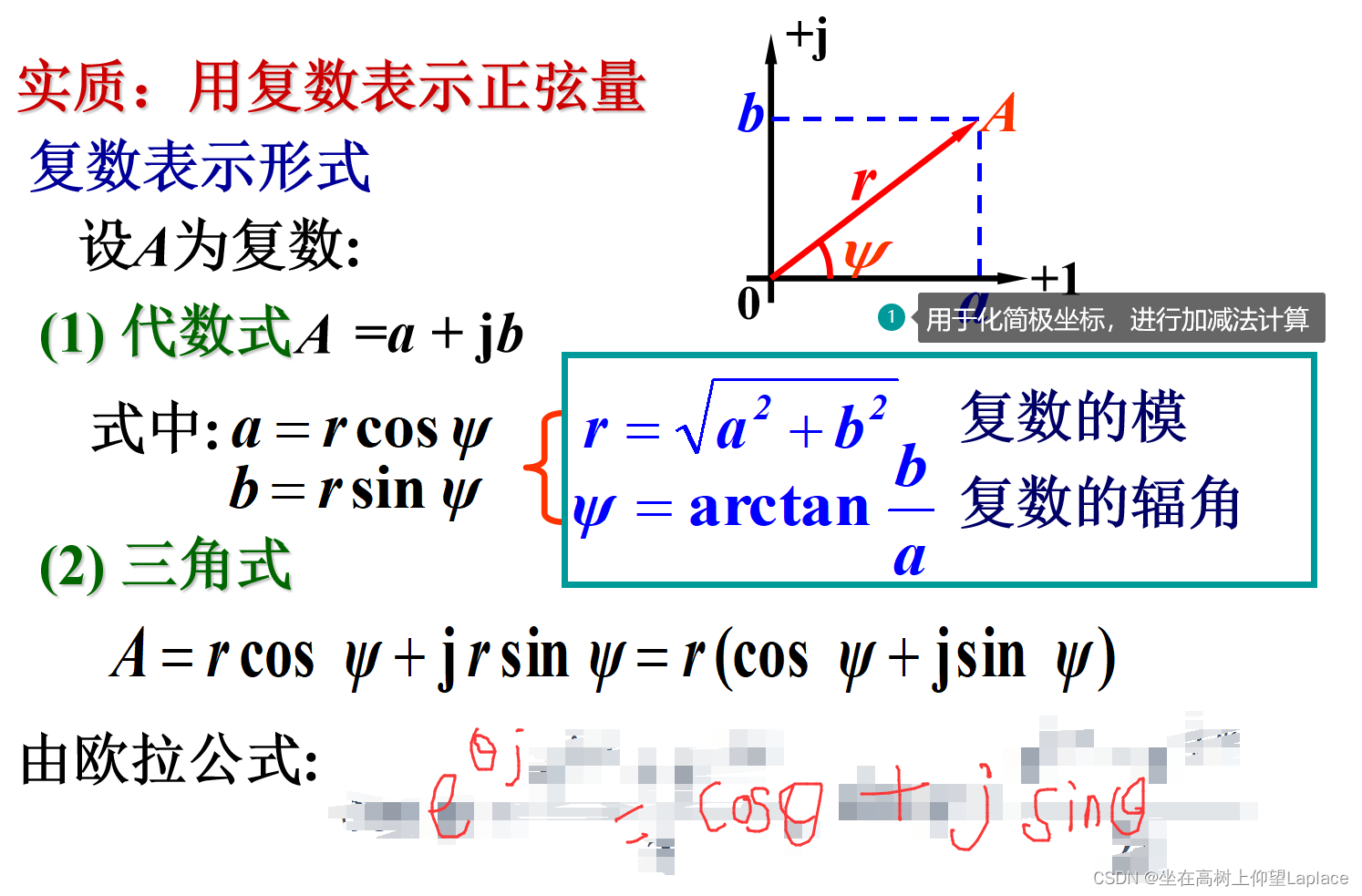

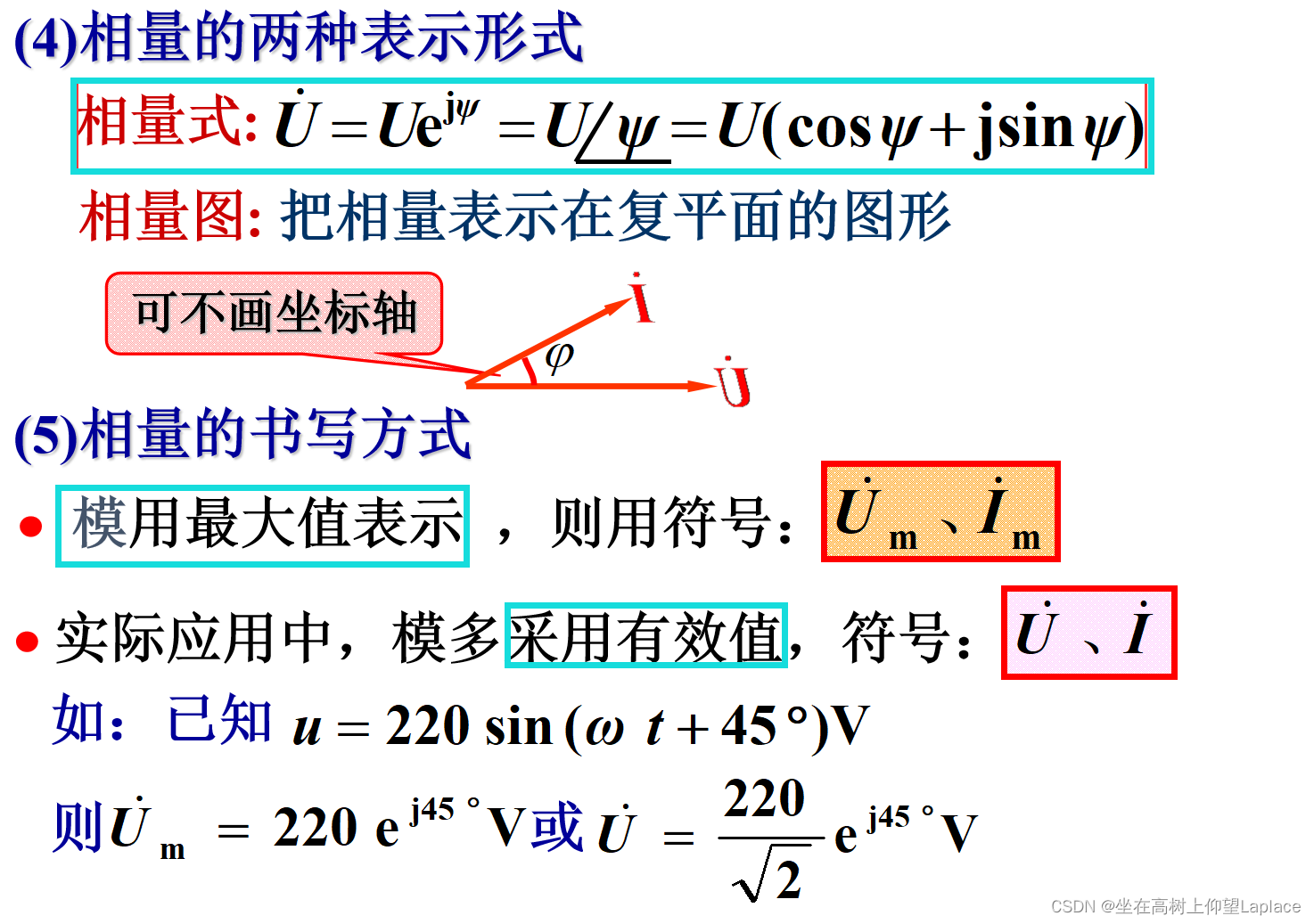

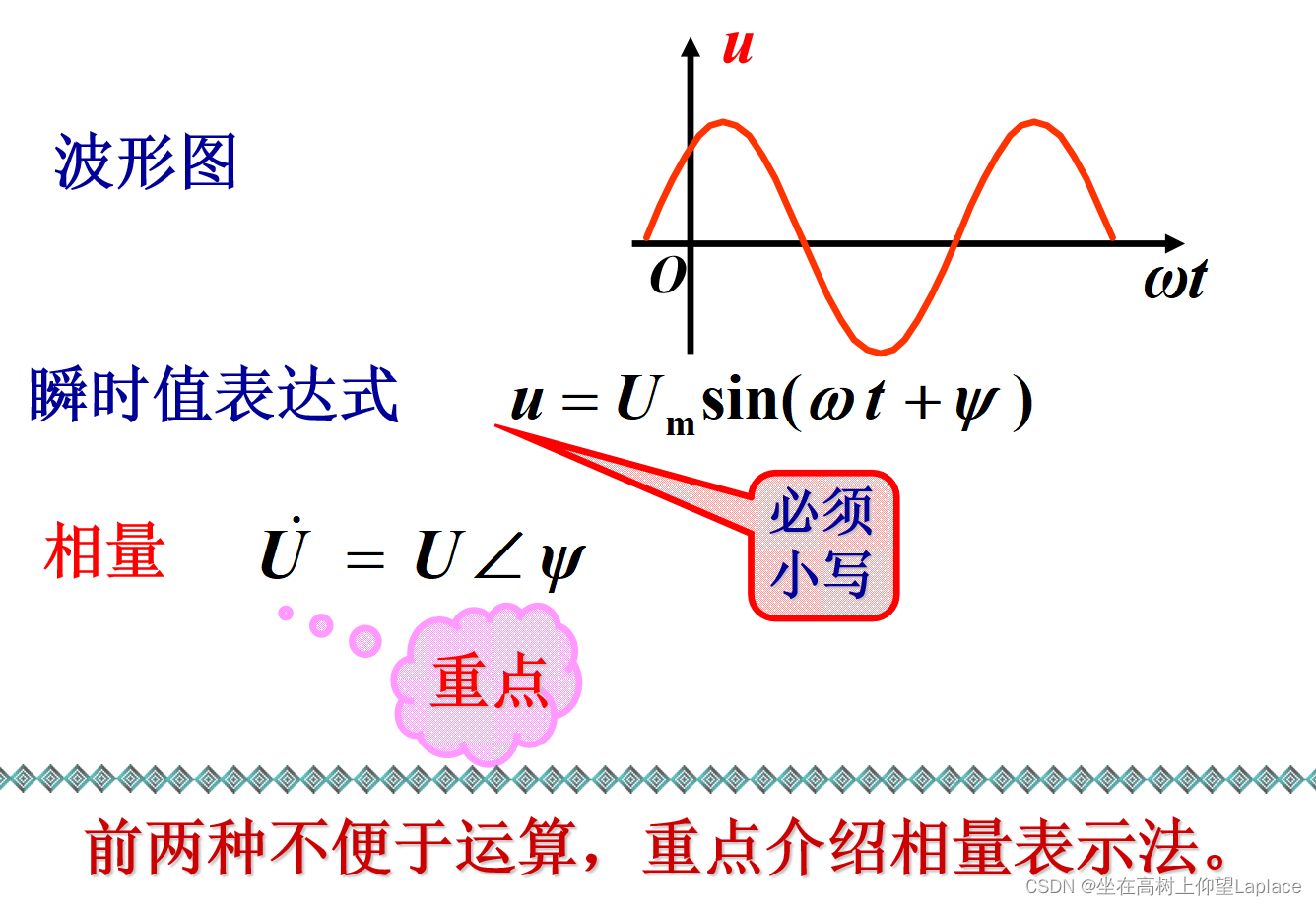

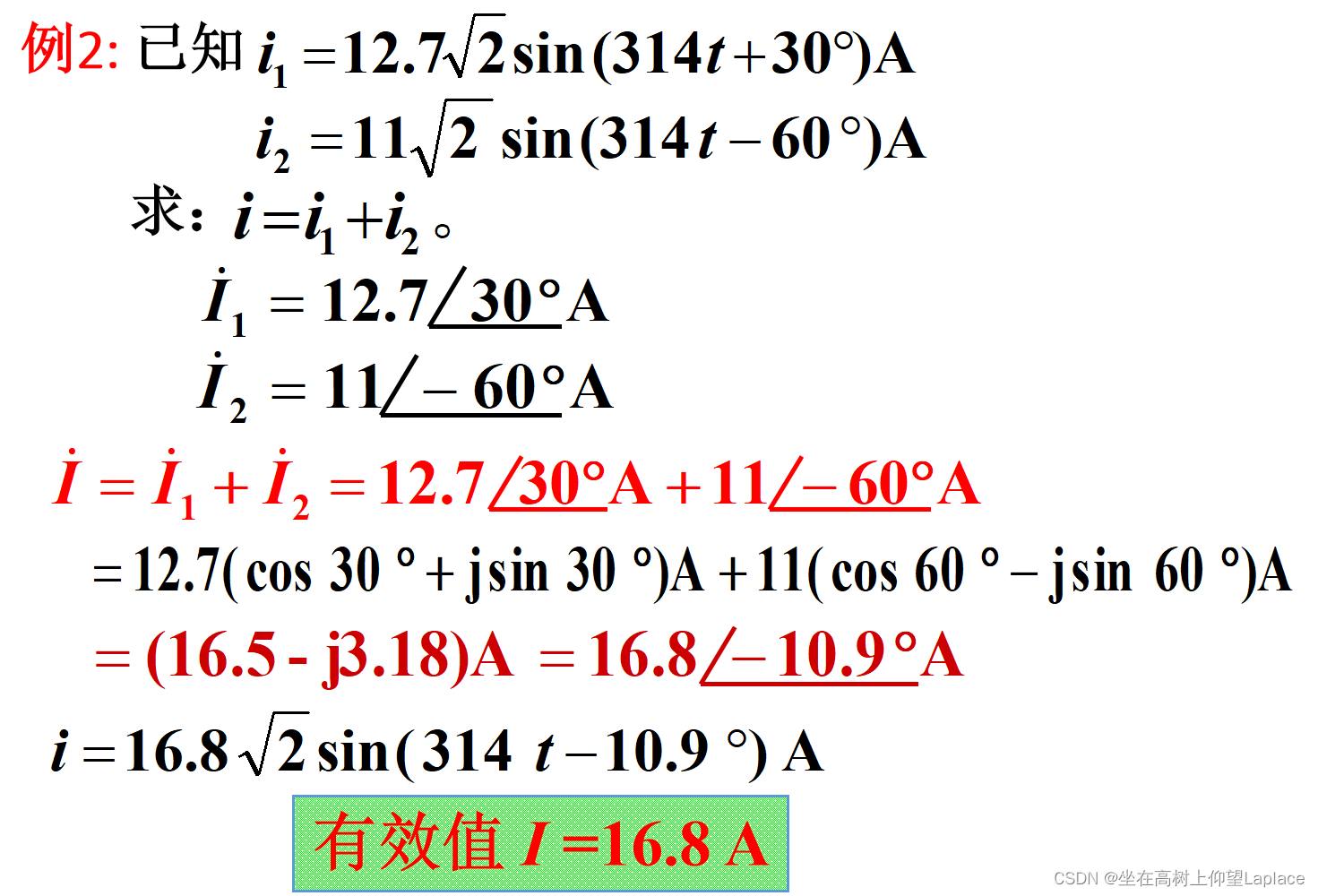

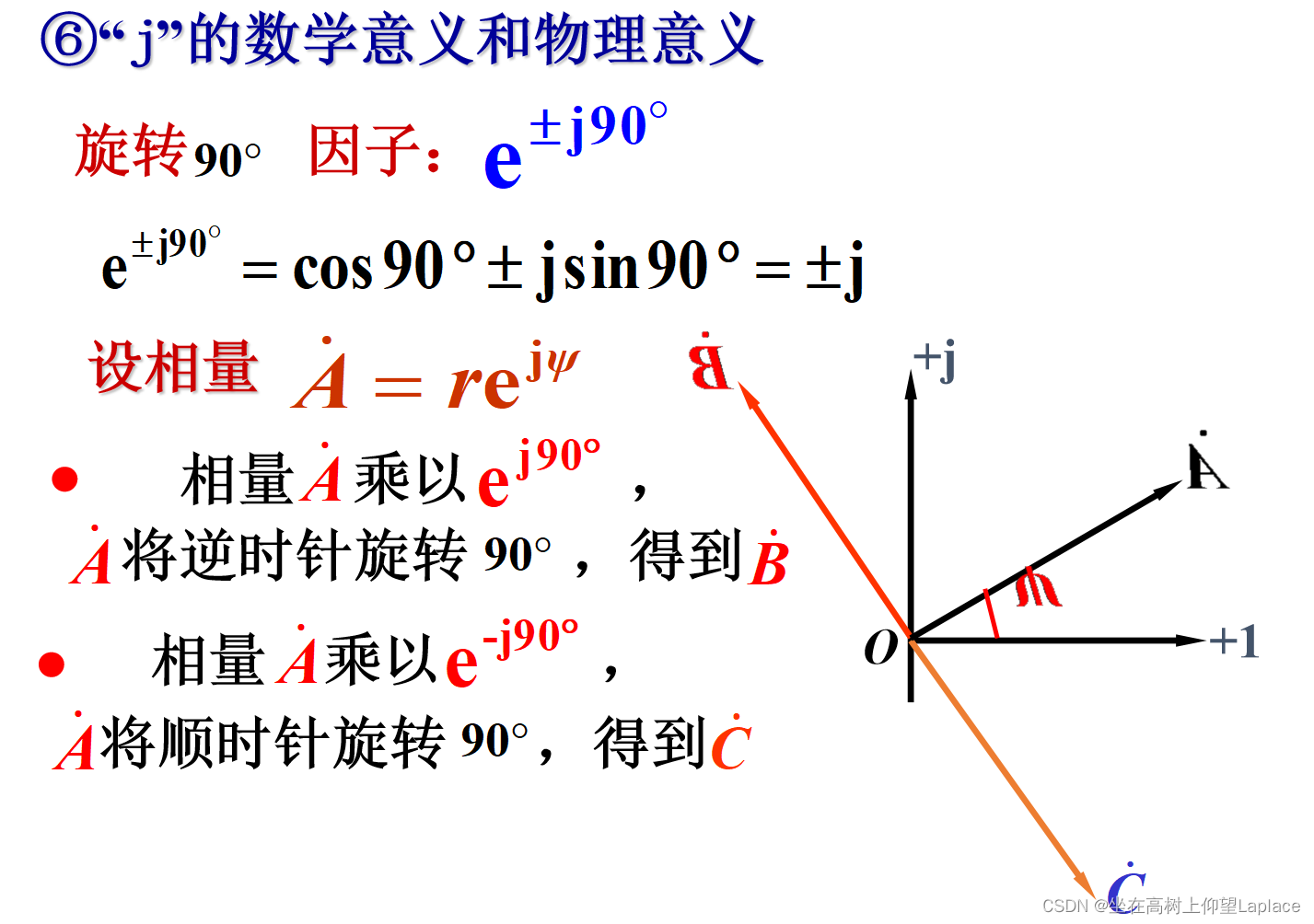

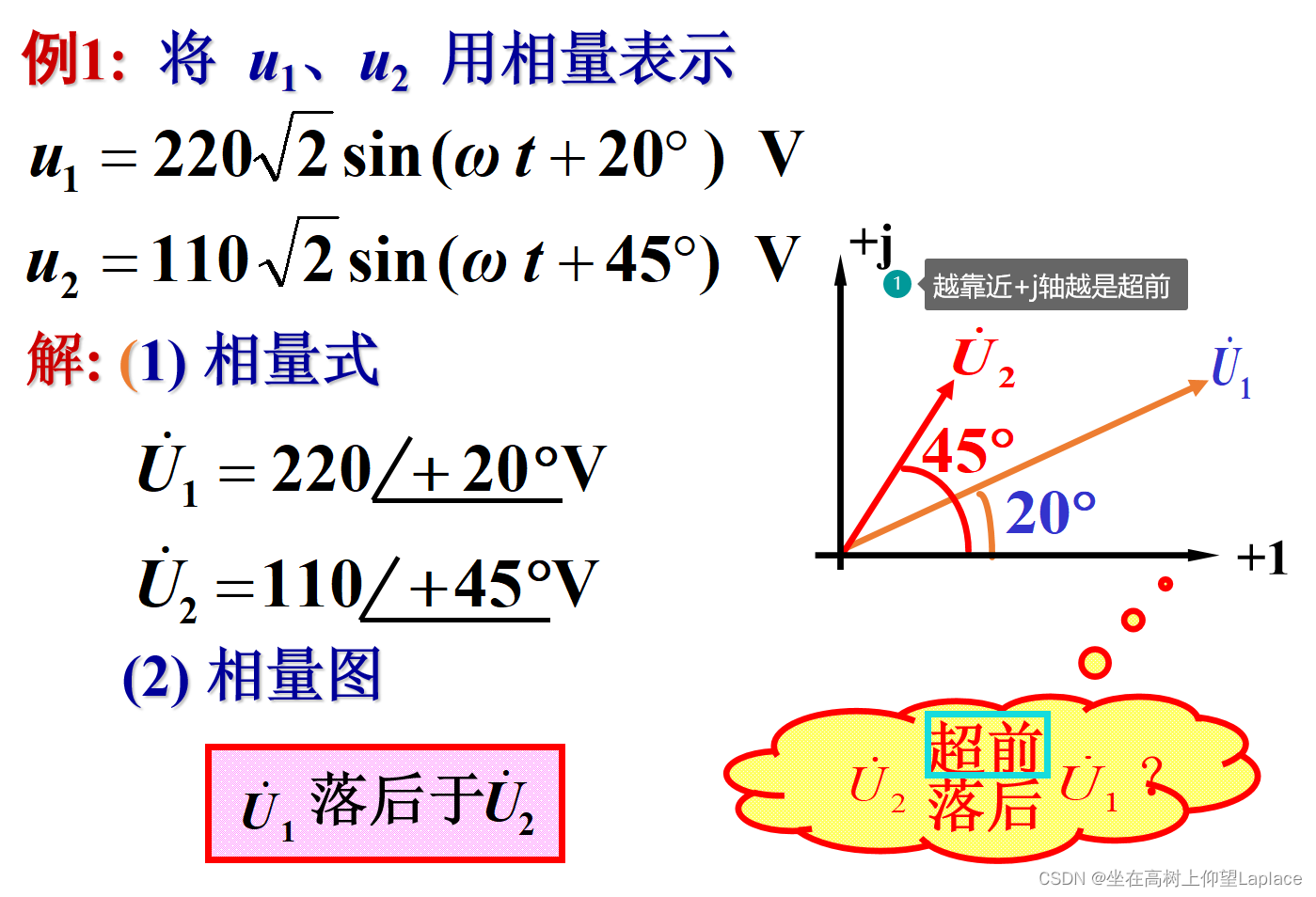

二、正弦量的相量表示

•  练习

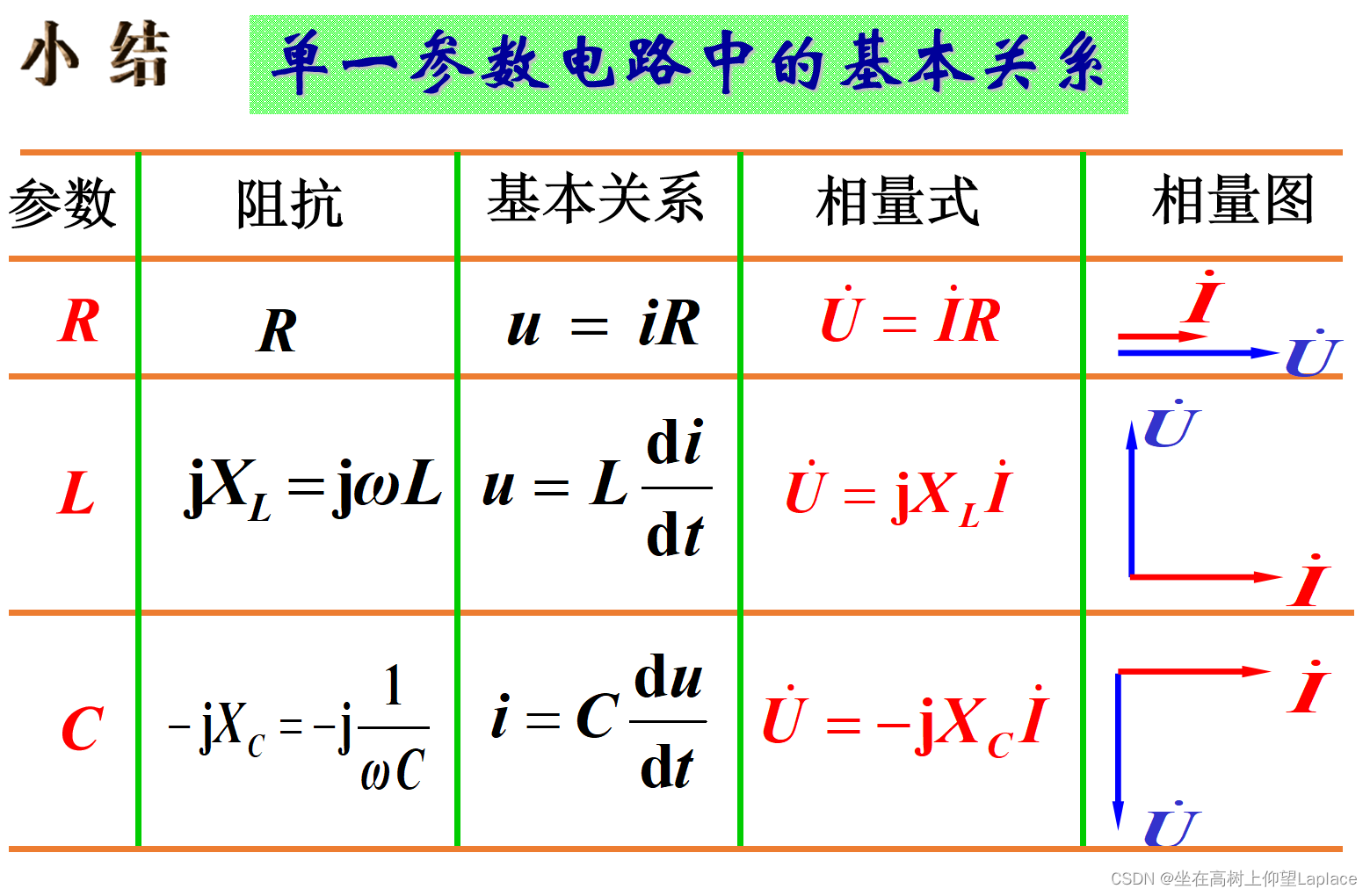

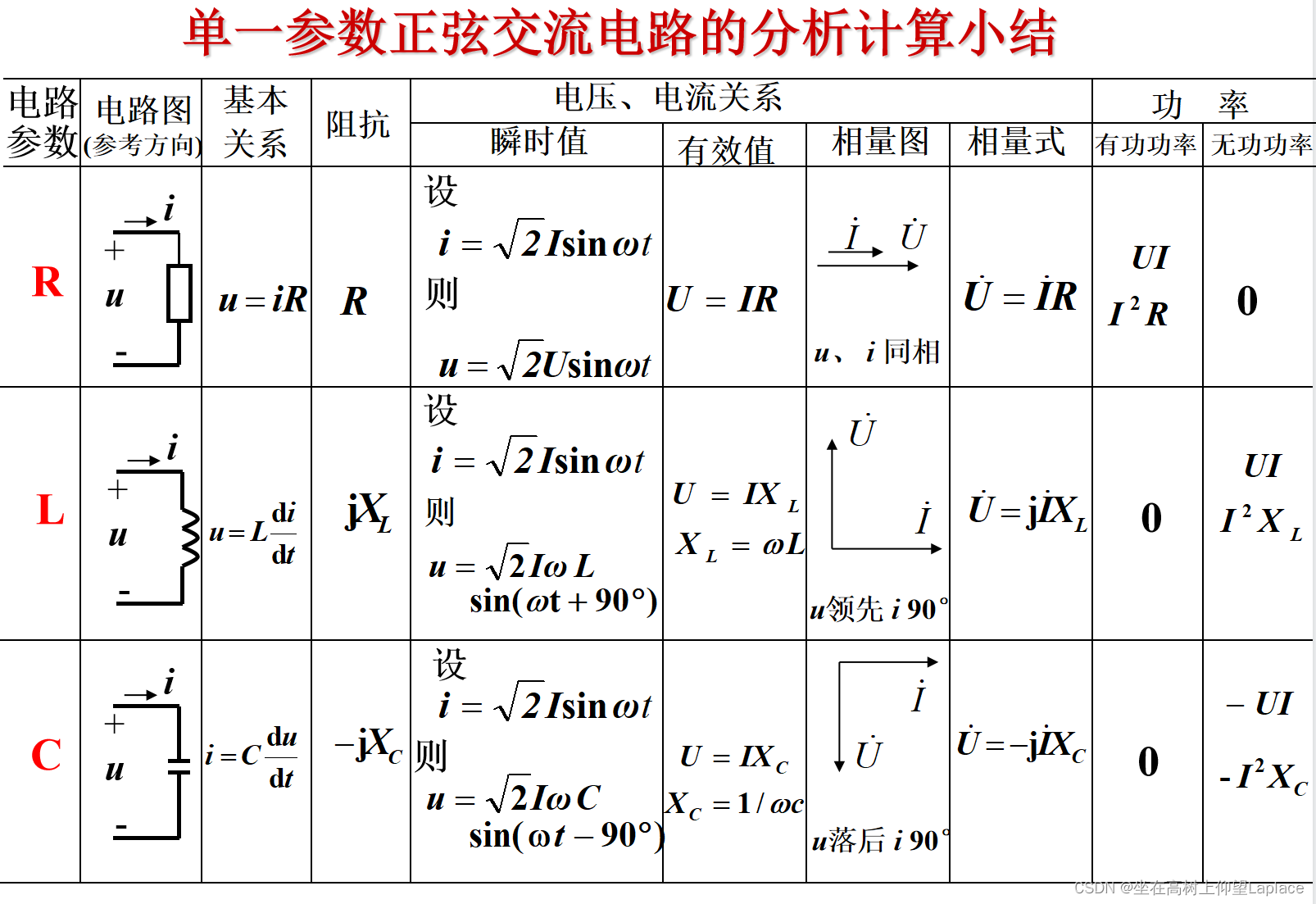

 三、单一电路元件交流电路分析

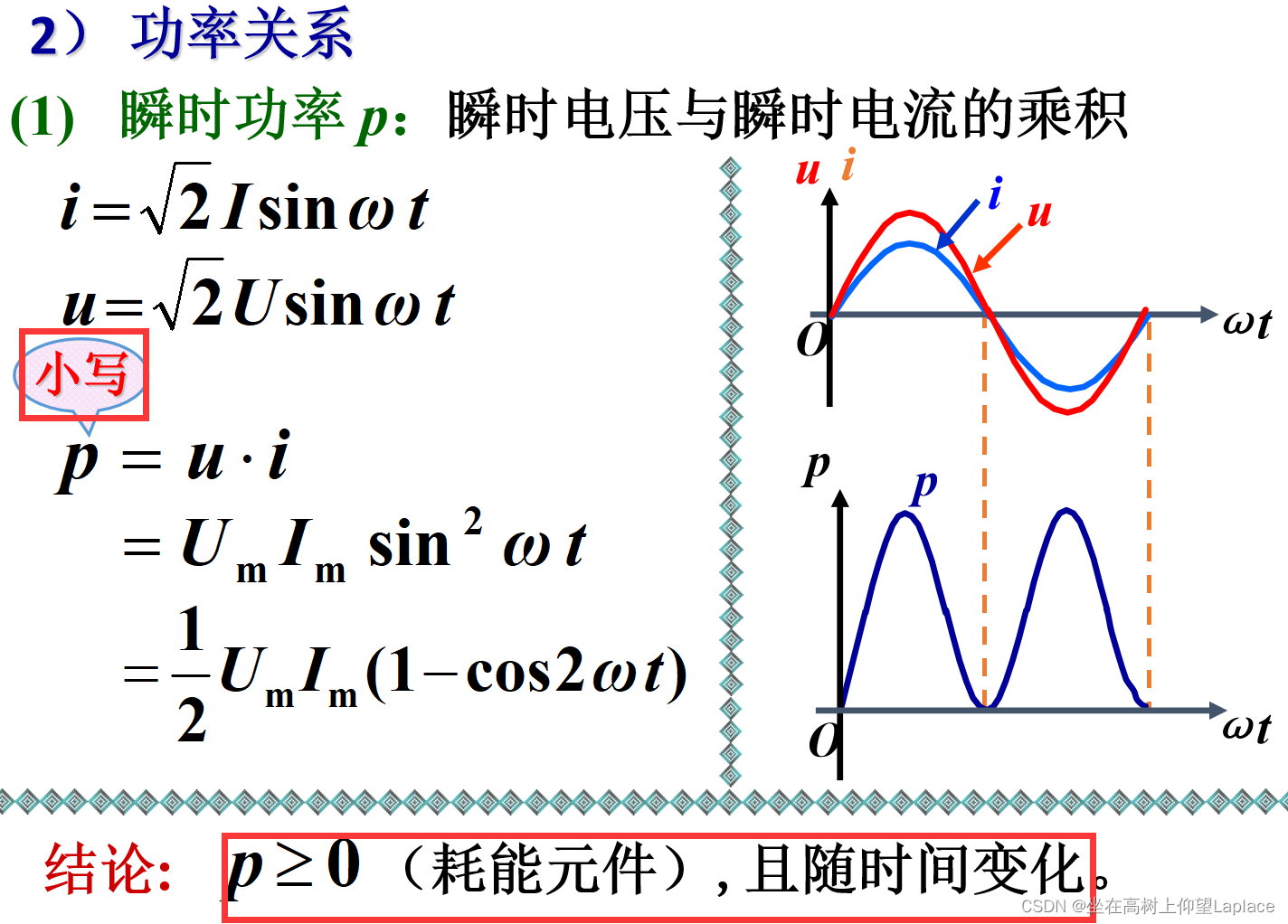

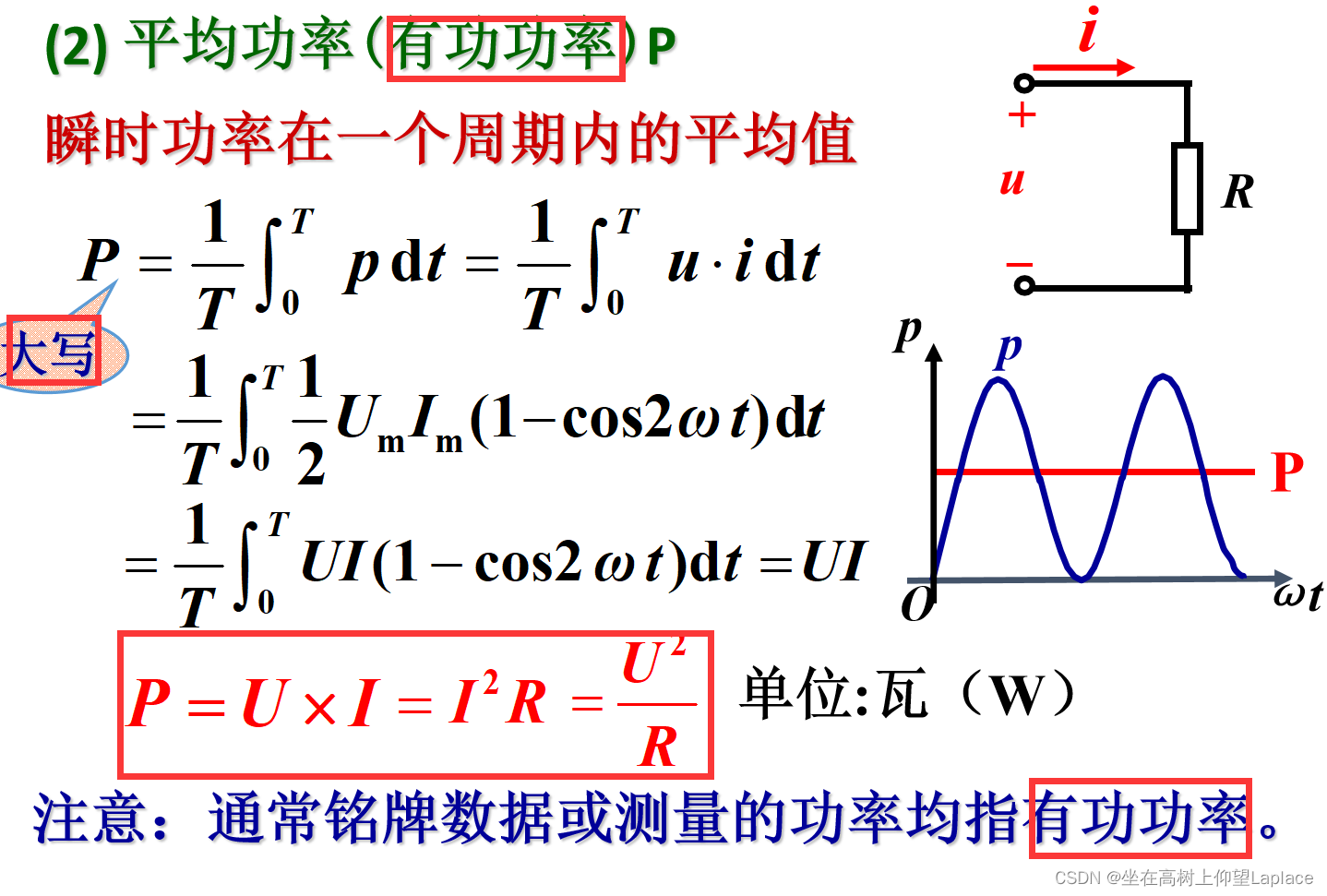

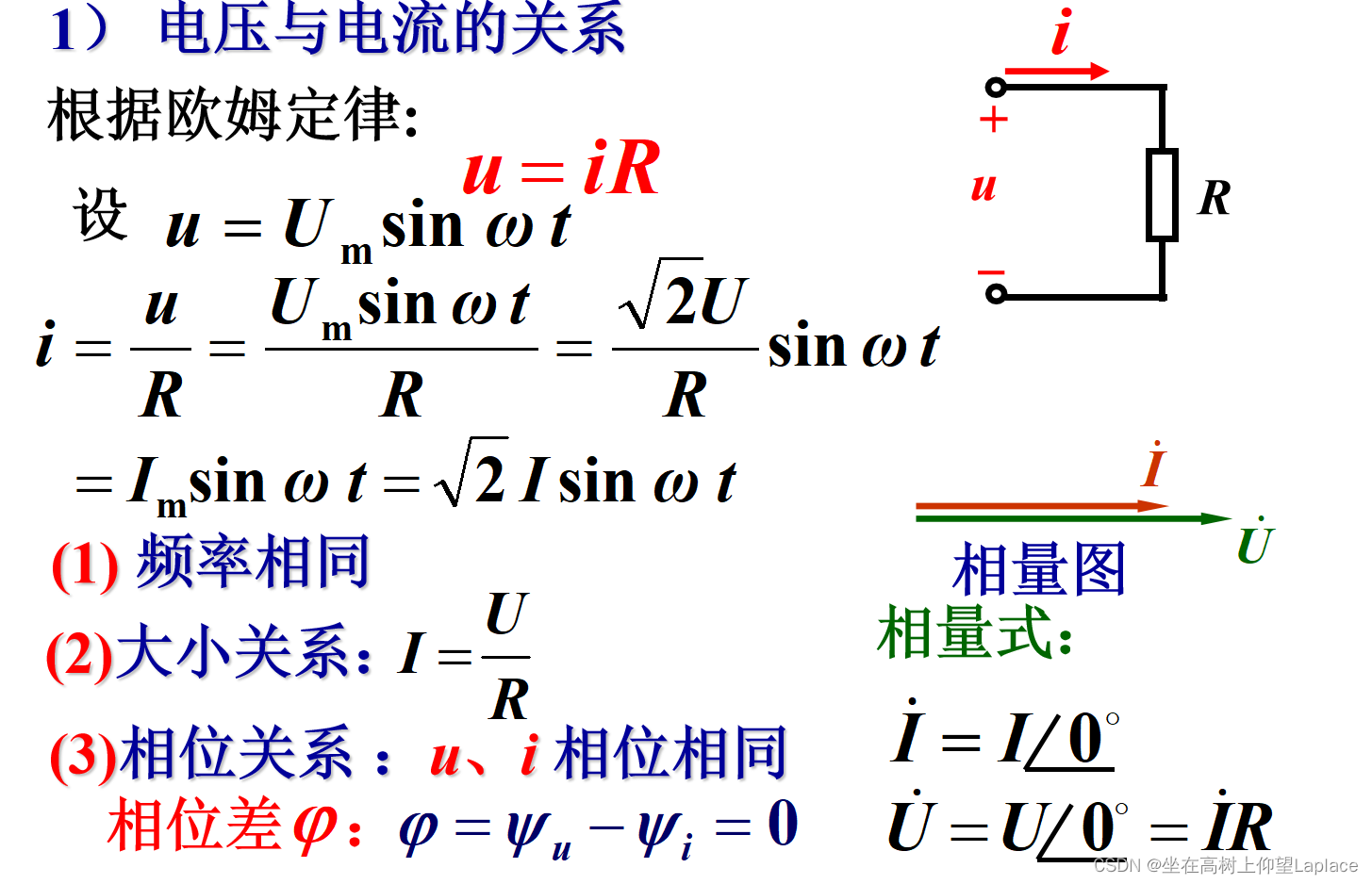

1、电阻元件的交流电路

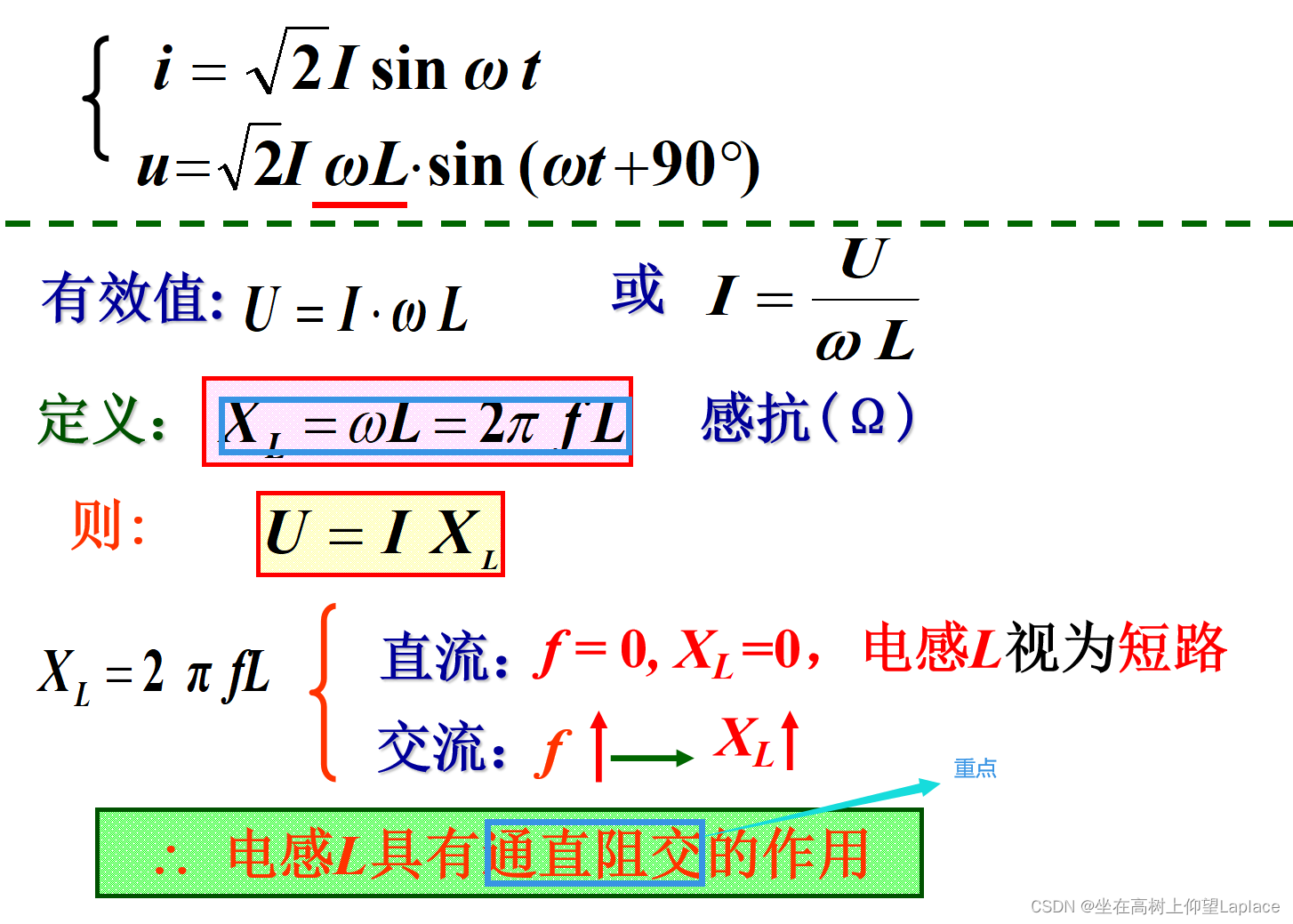

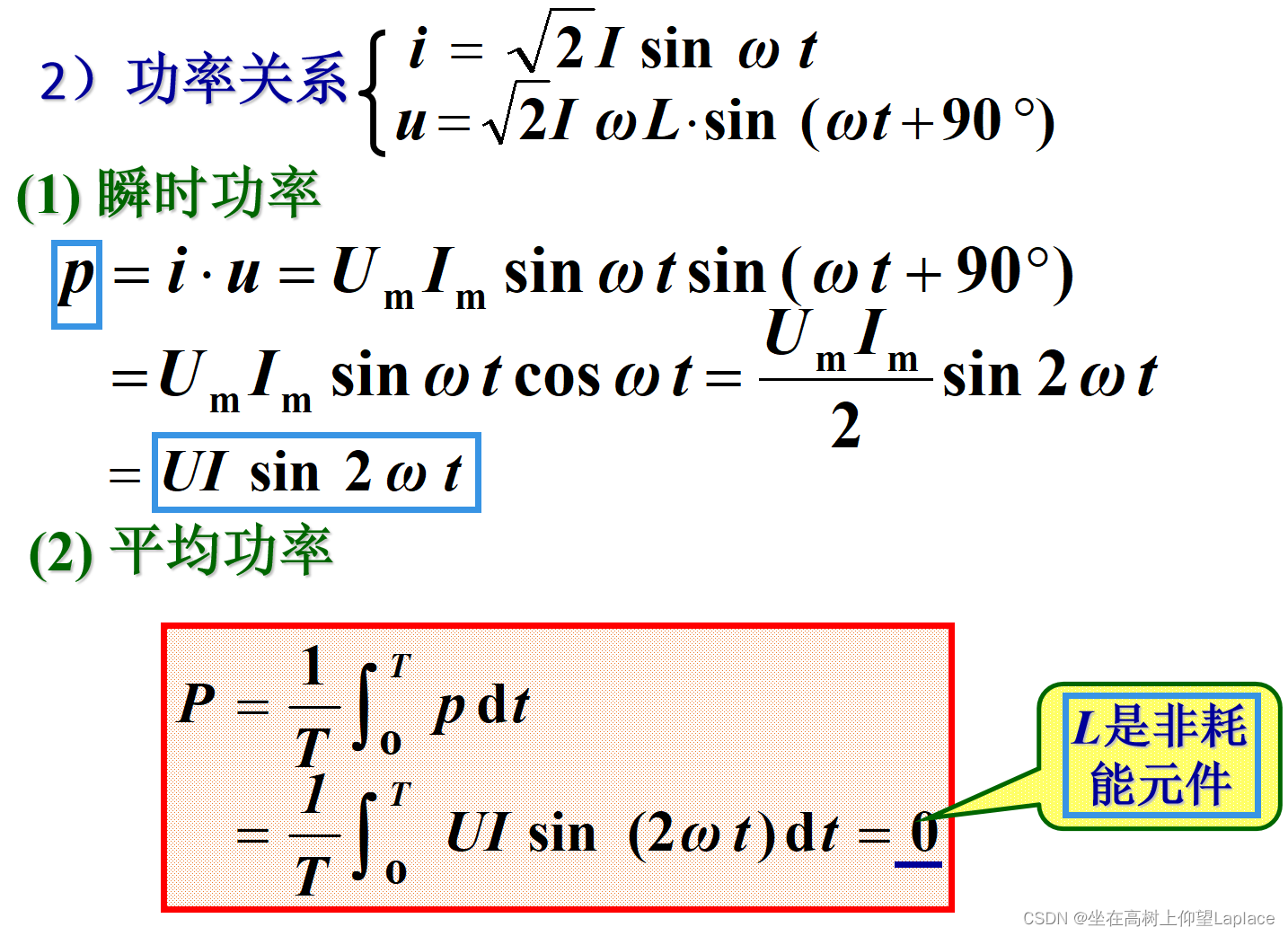

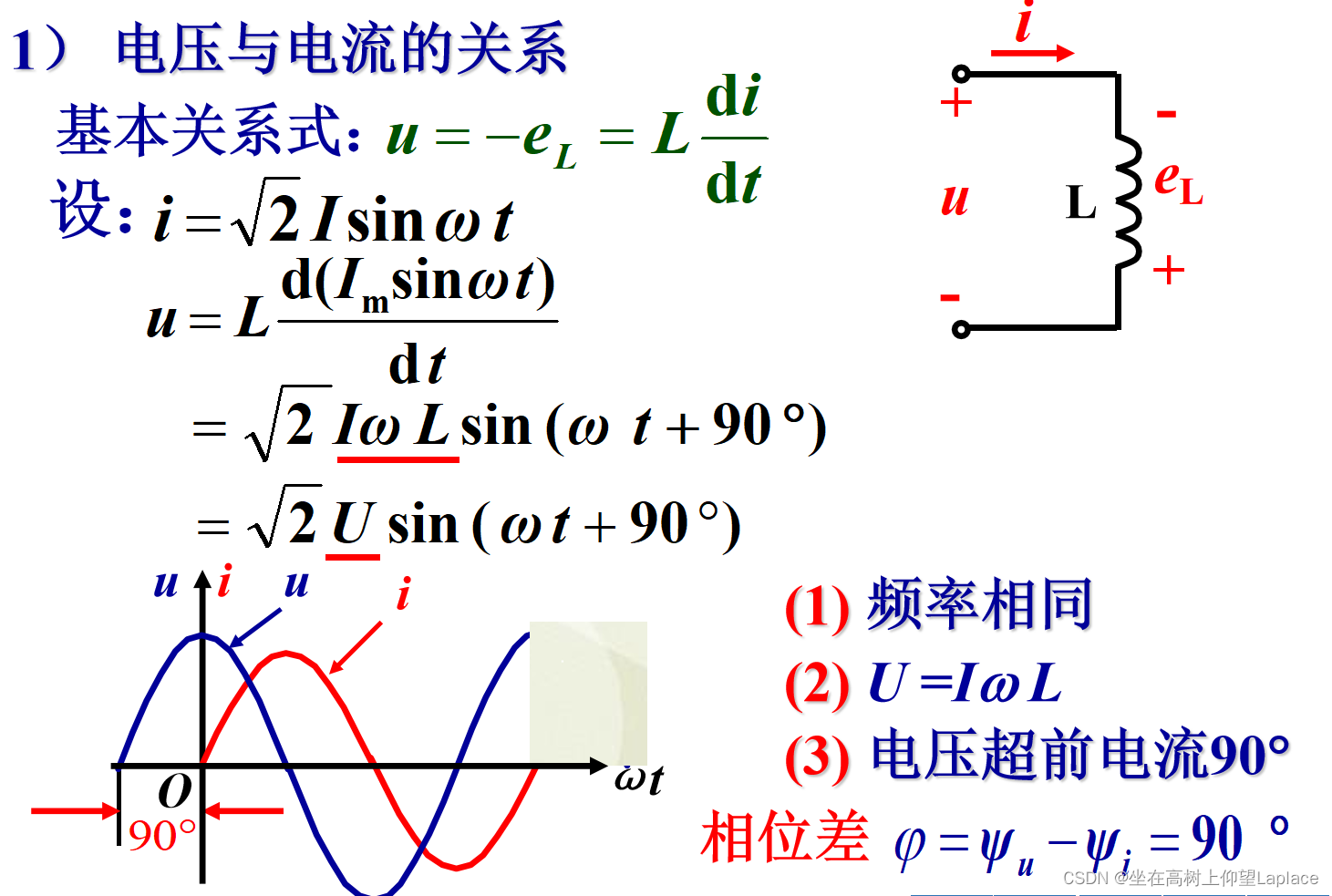

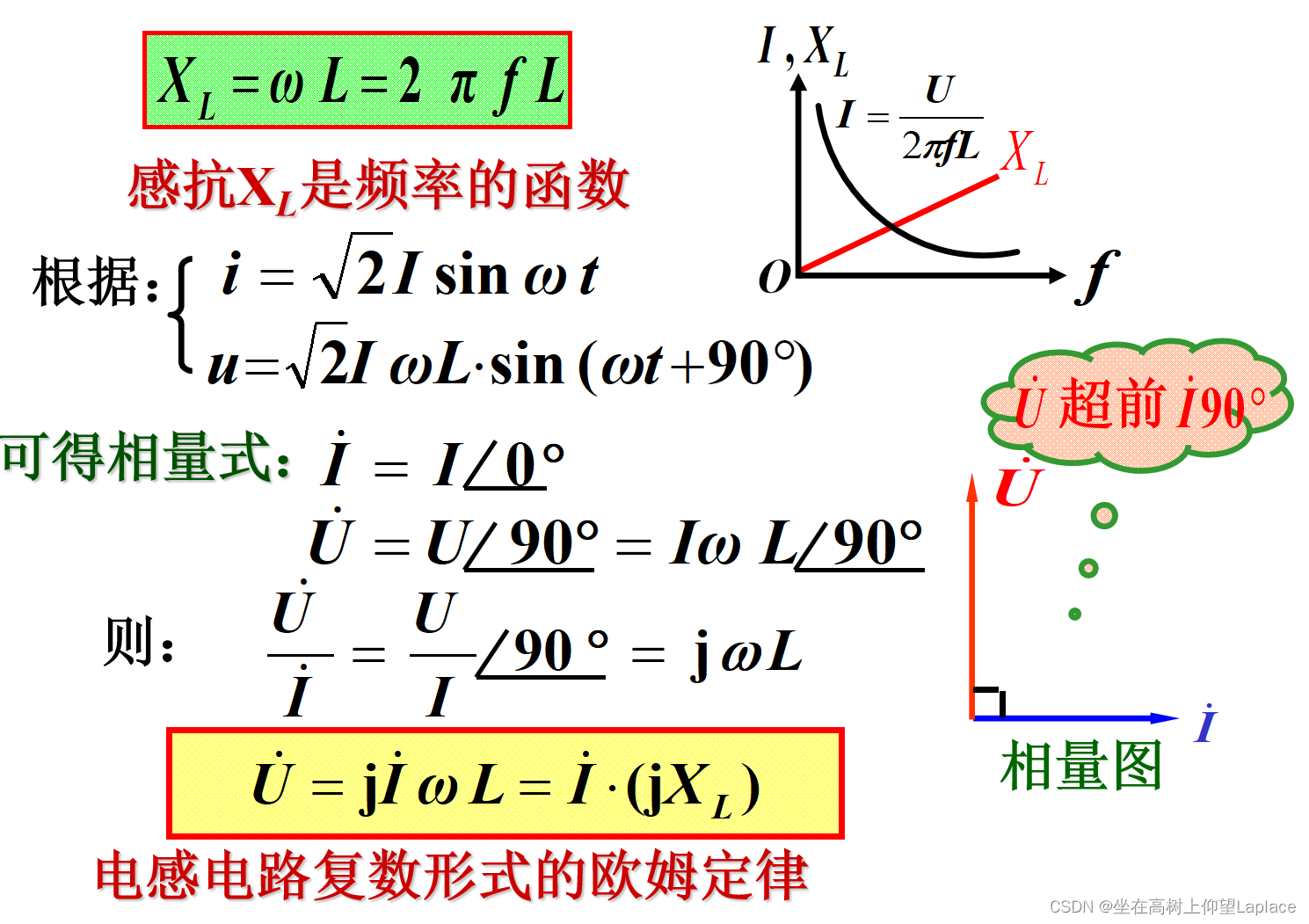

2、电感元件的交流电路

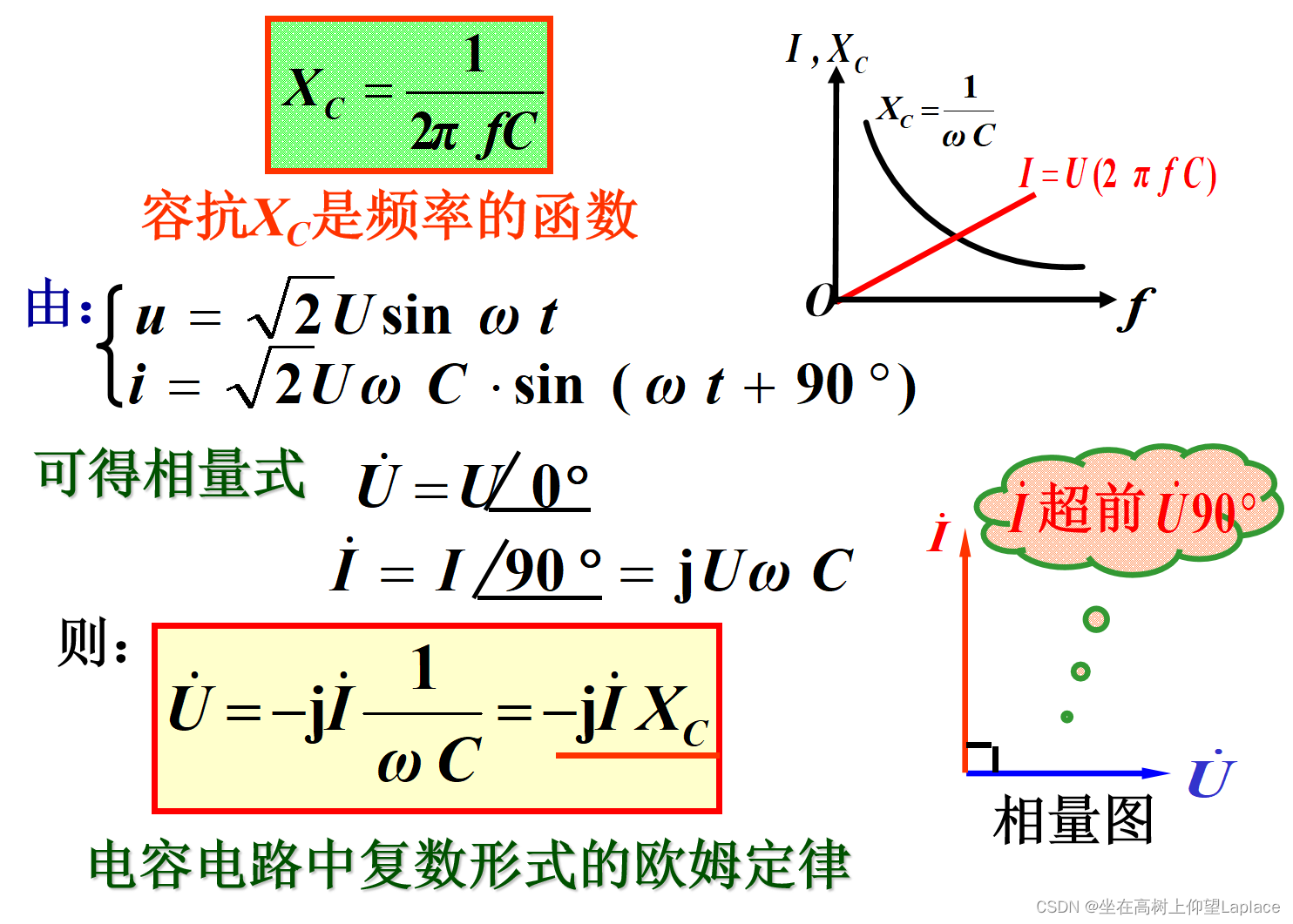

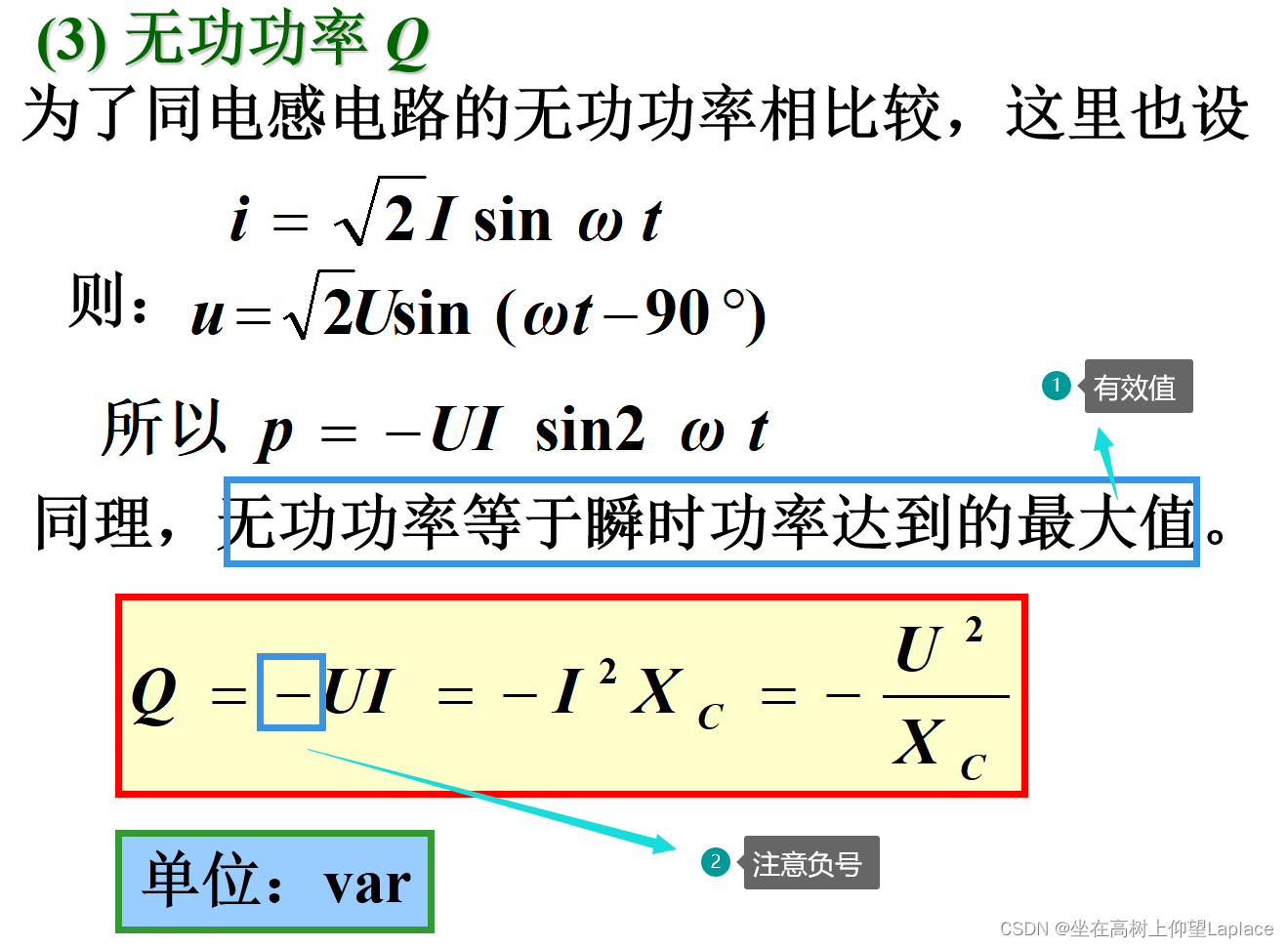

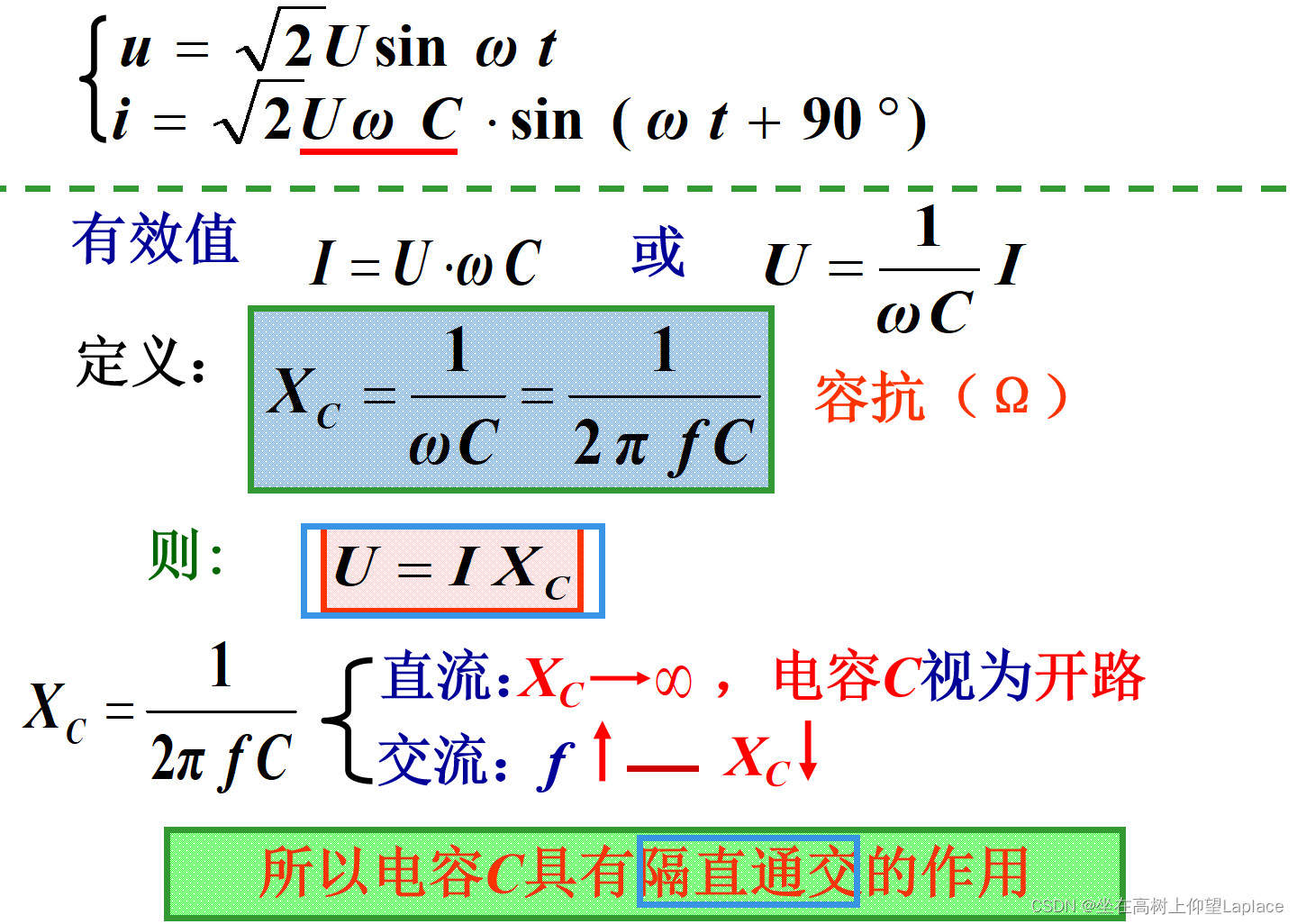

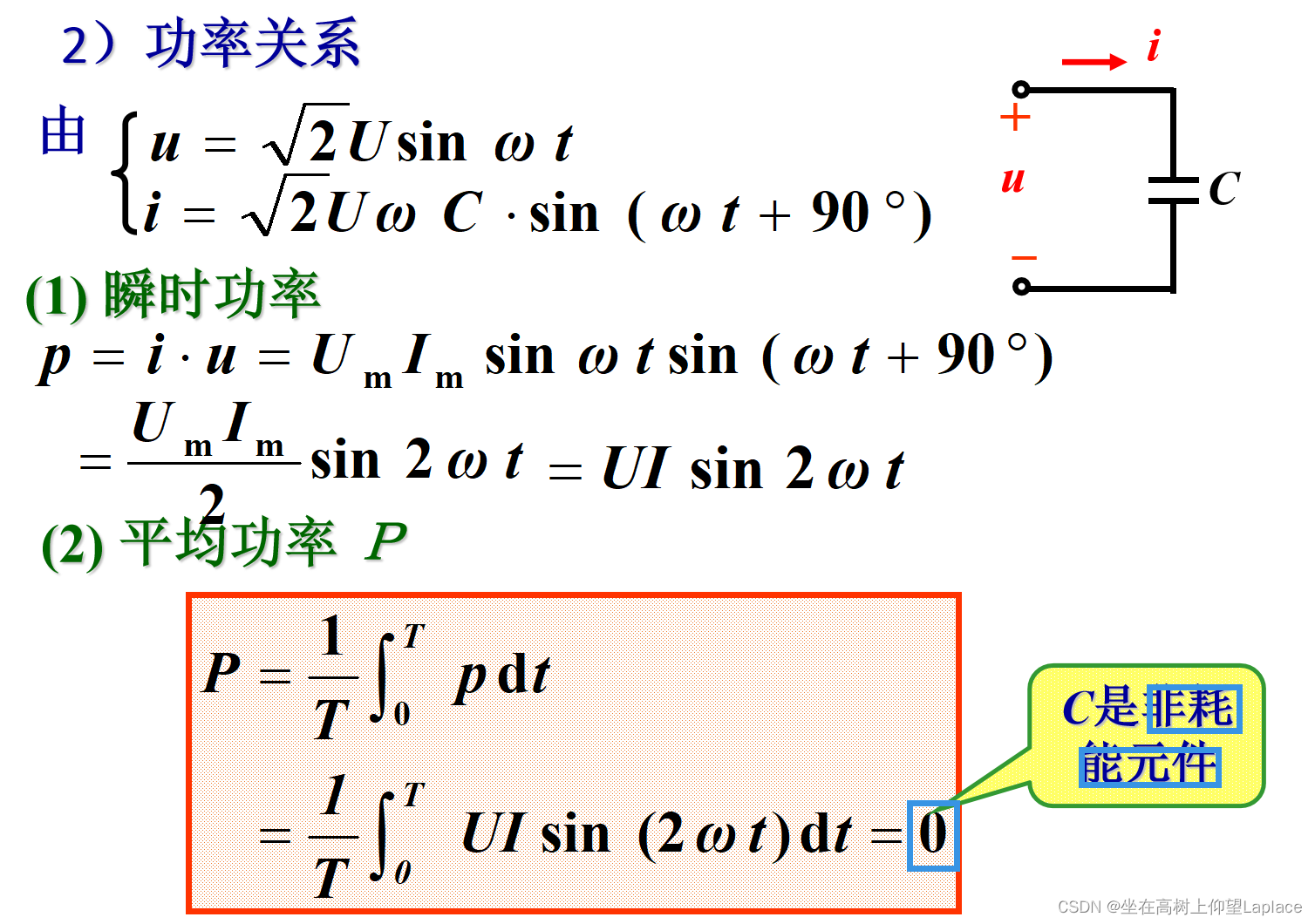

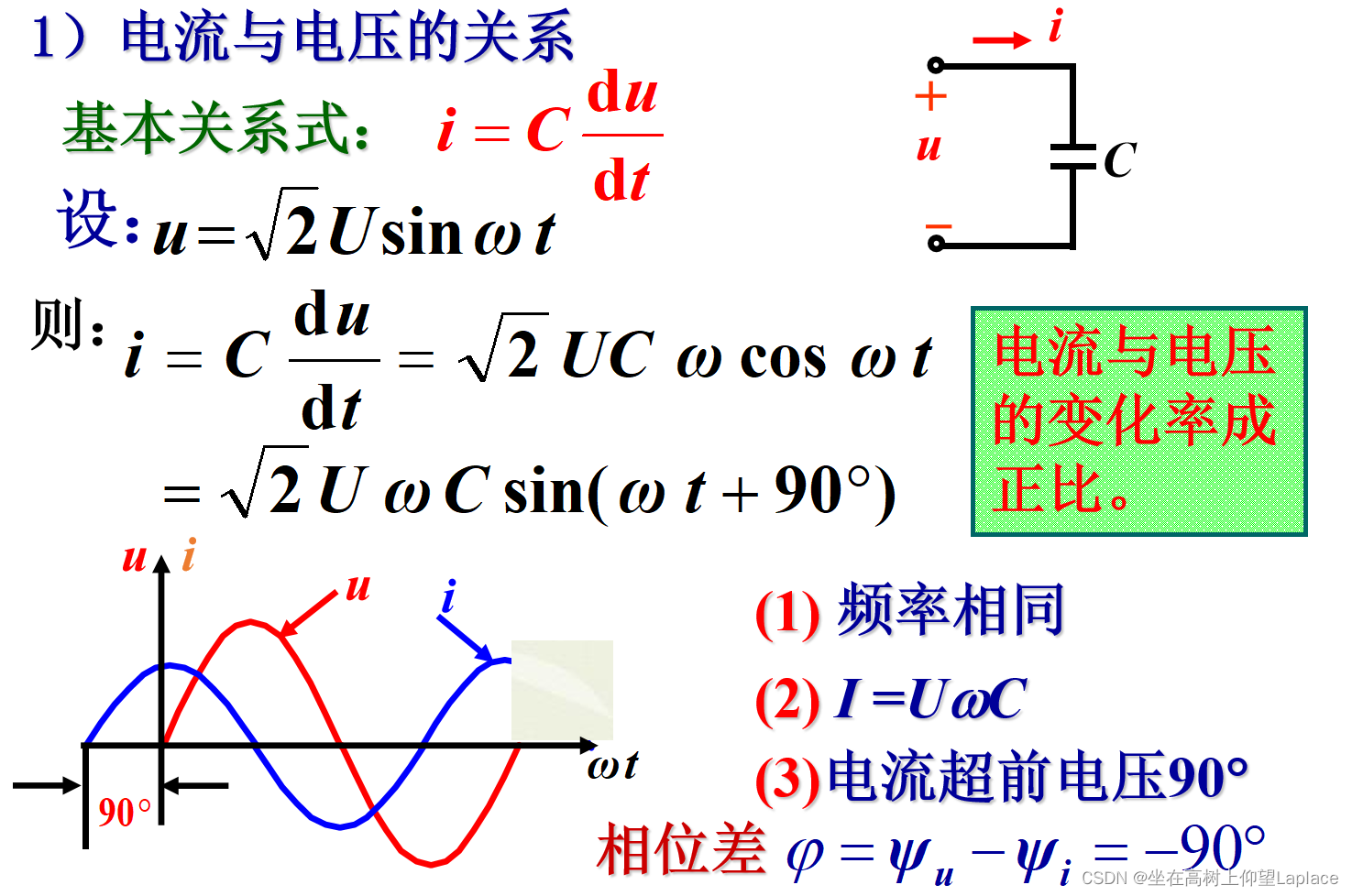

 3、电容元件的交流电路

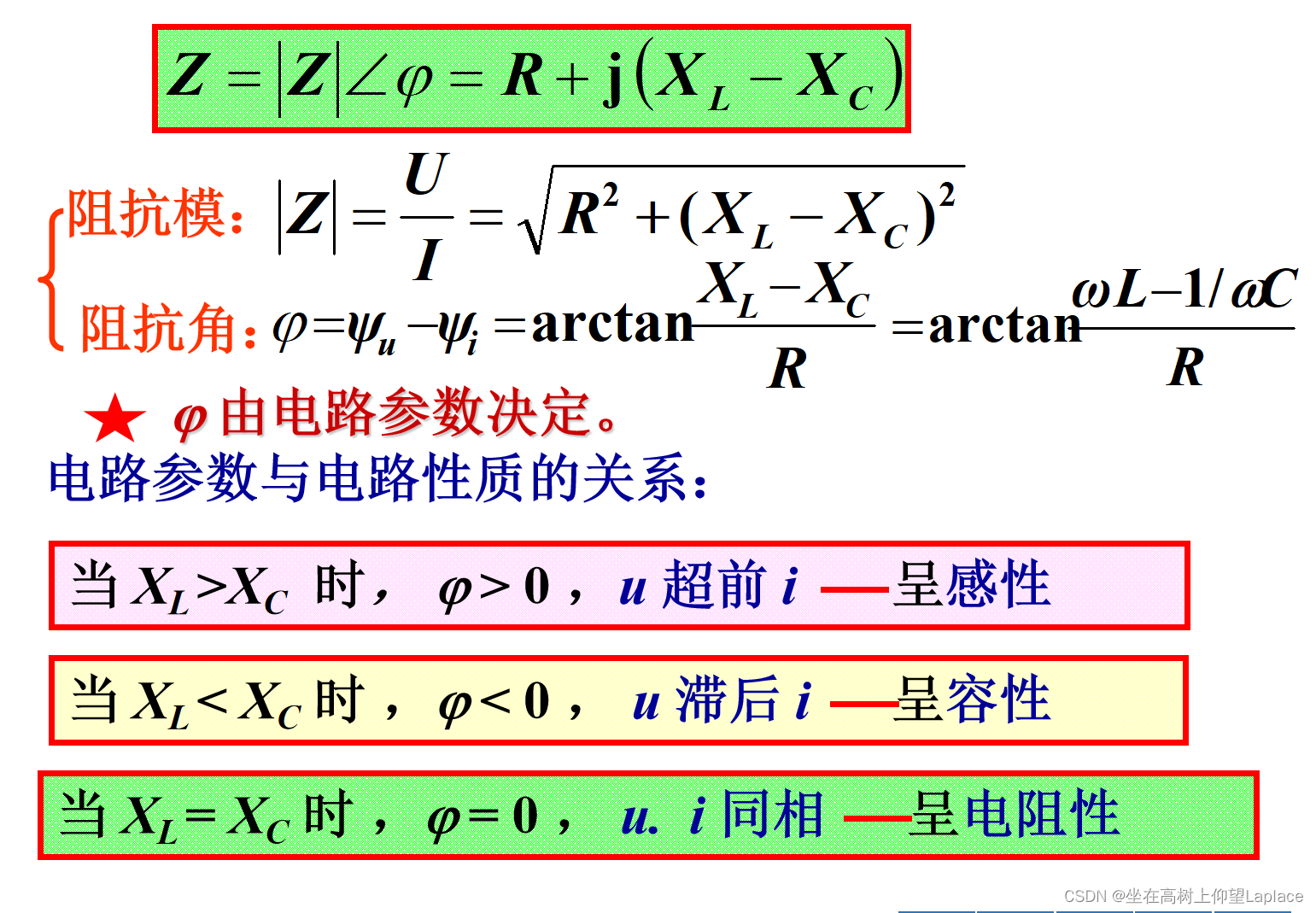

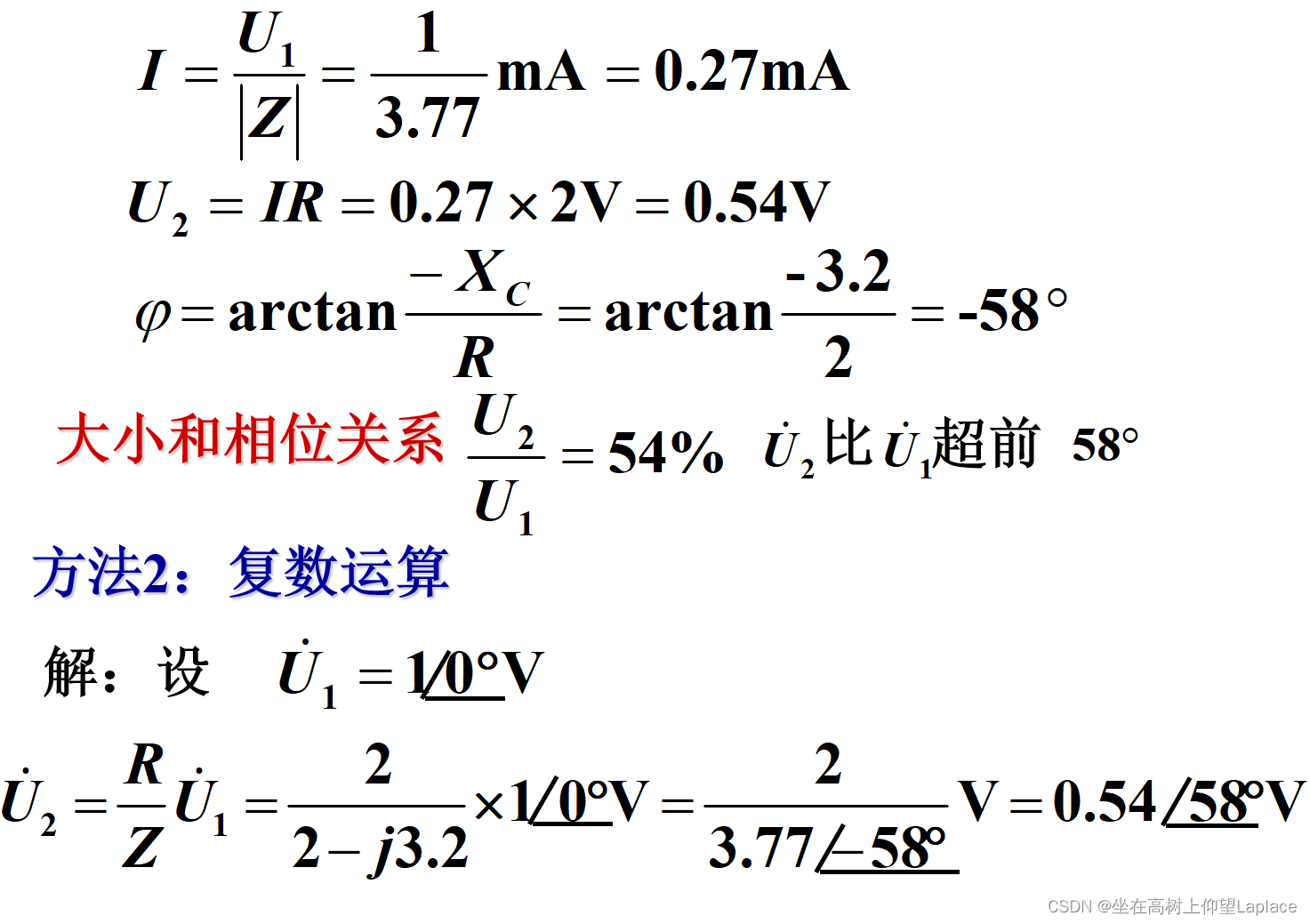

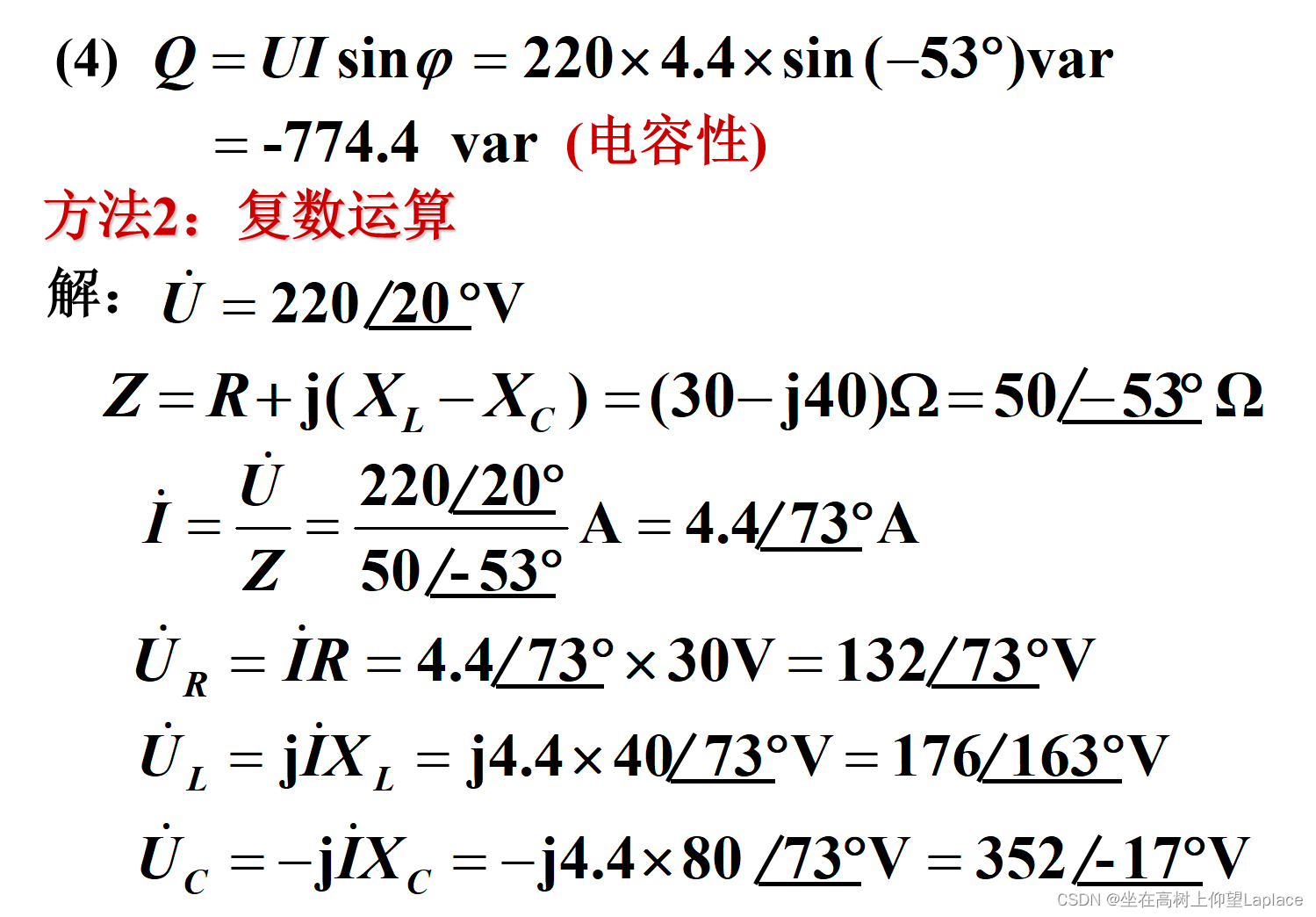

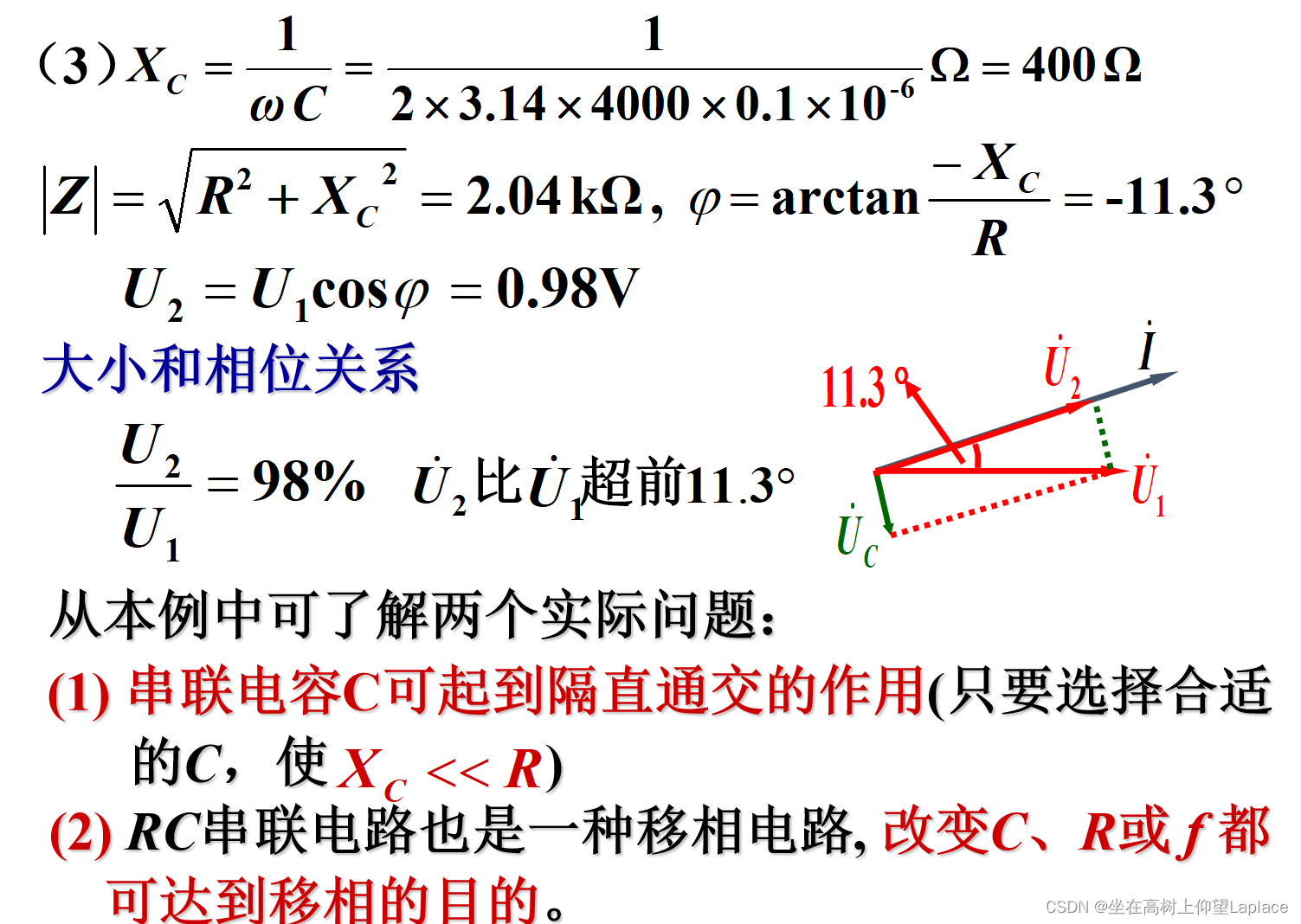

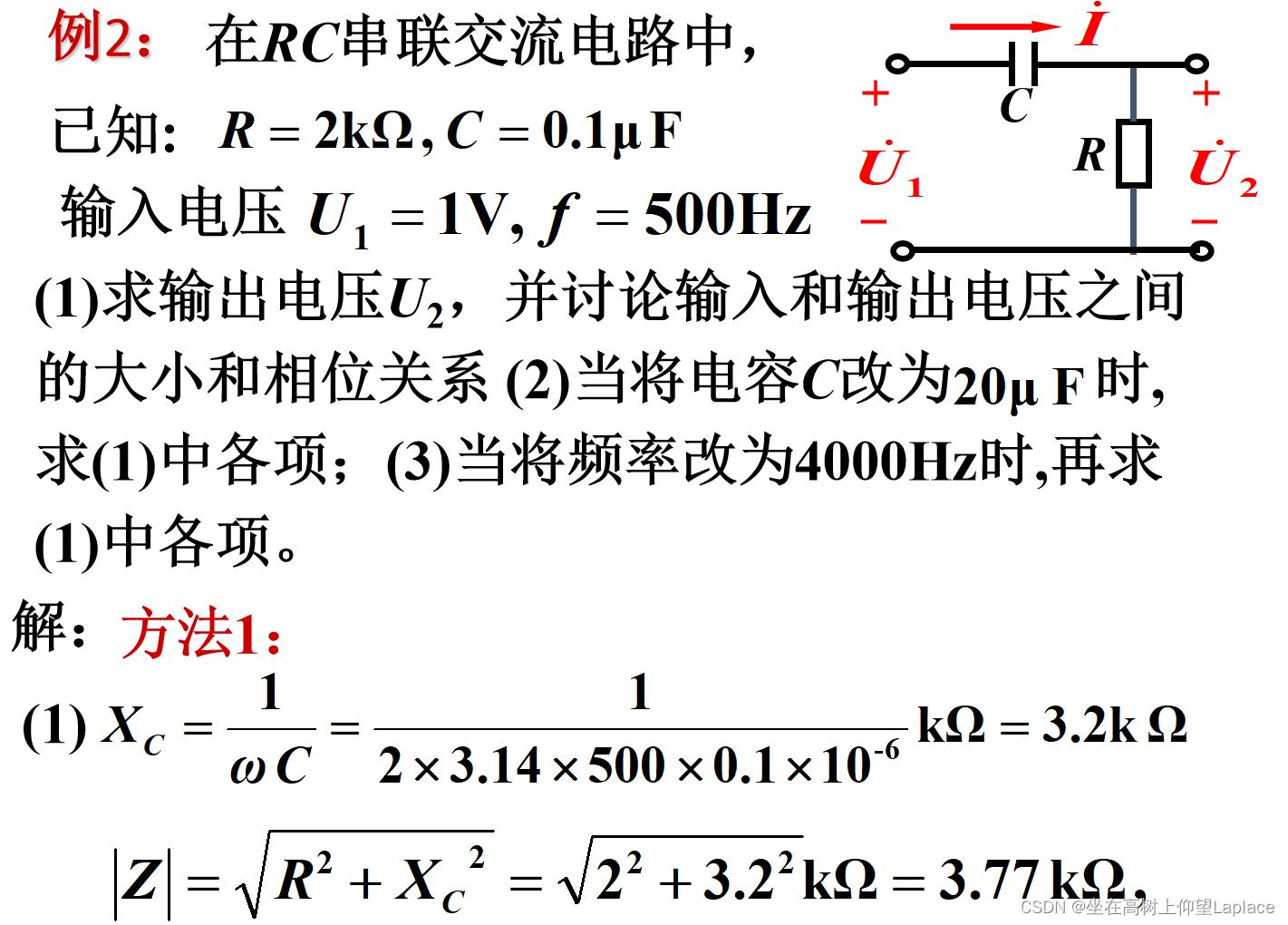

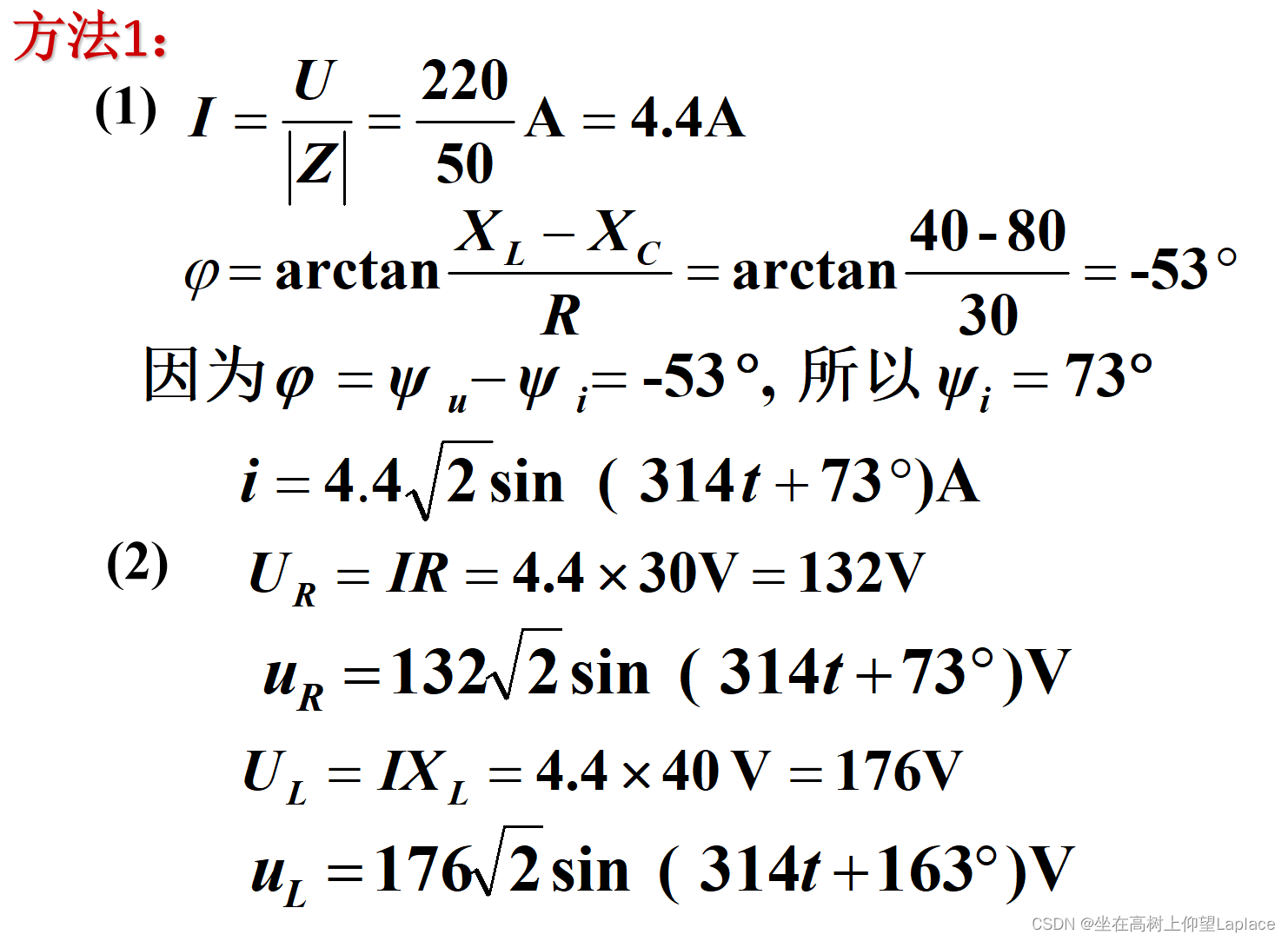

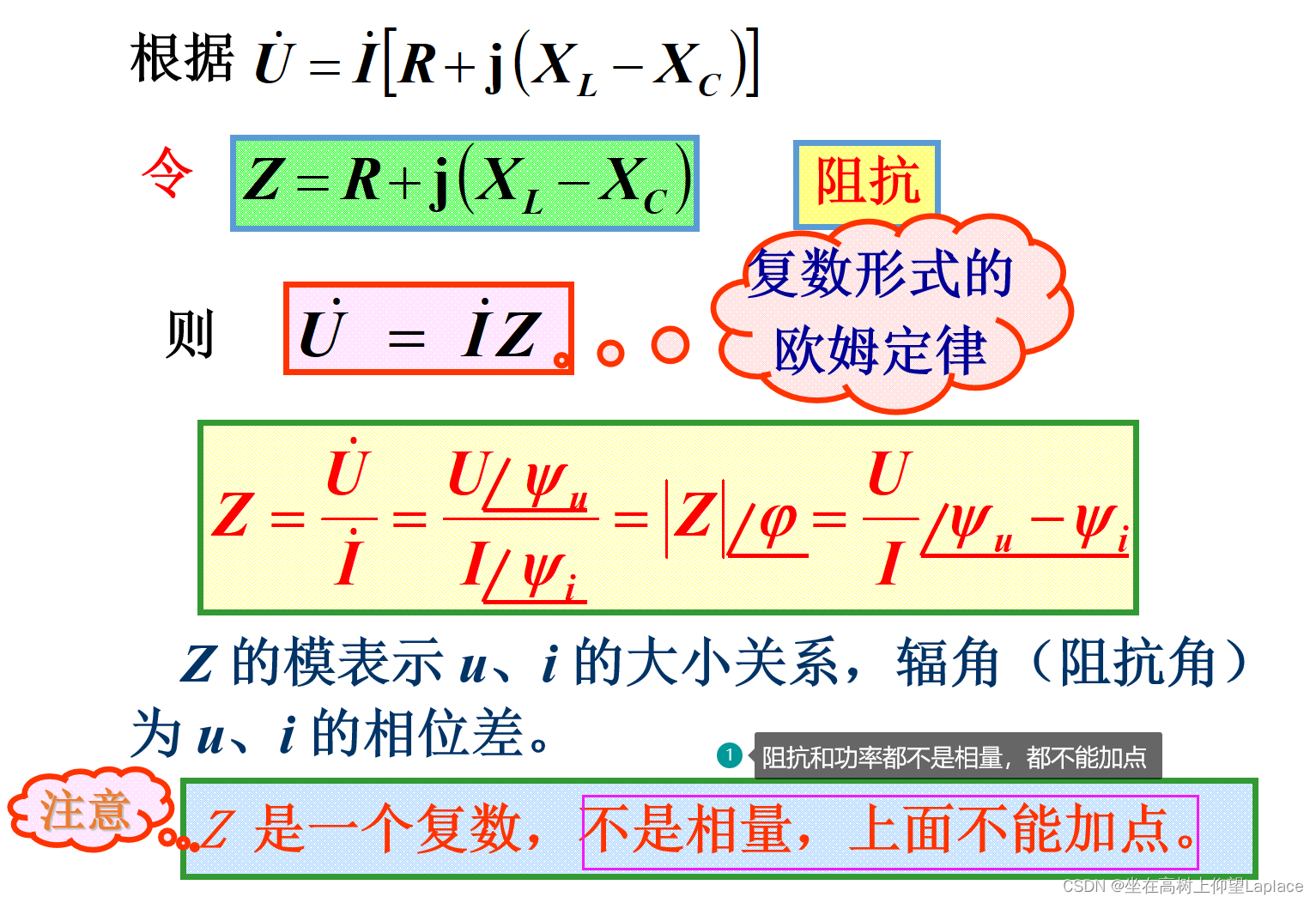

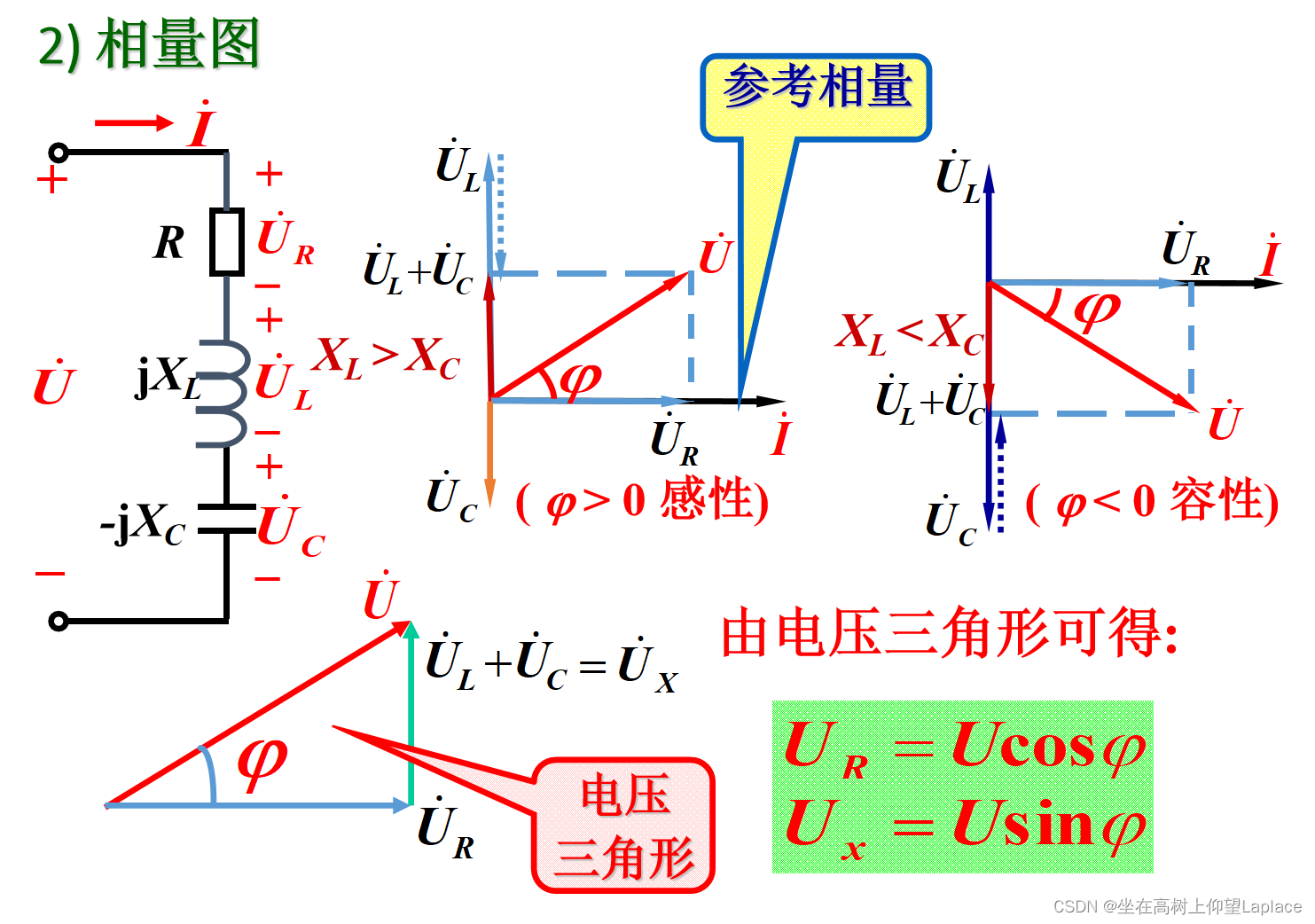

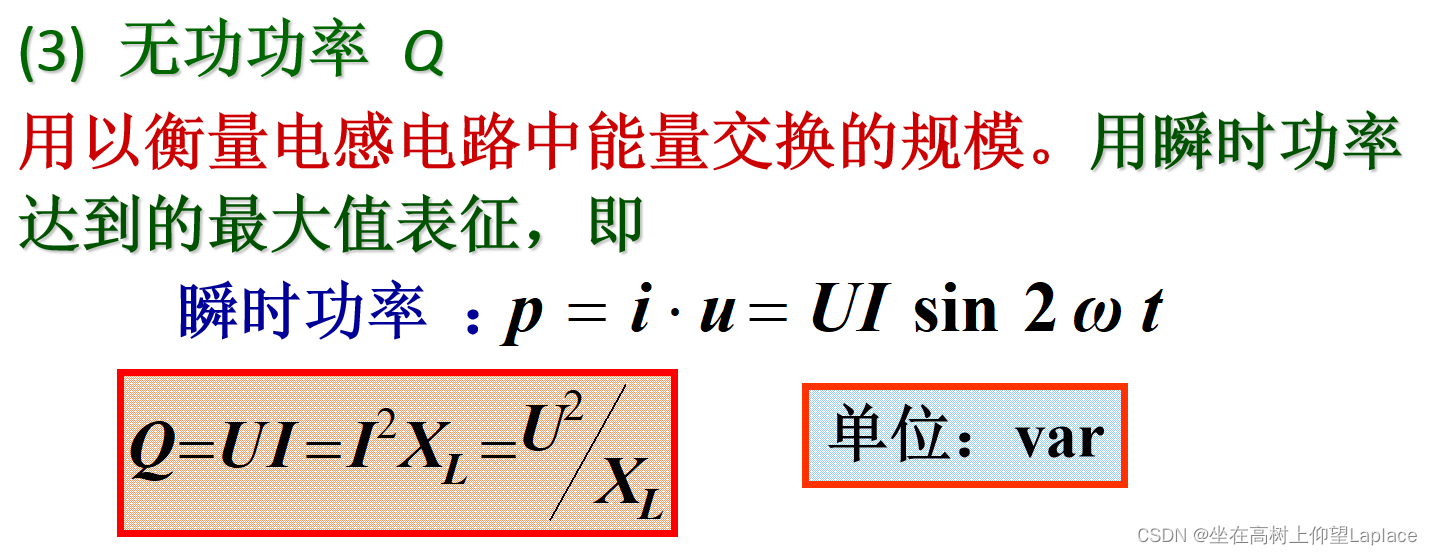

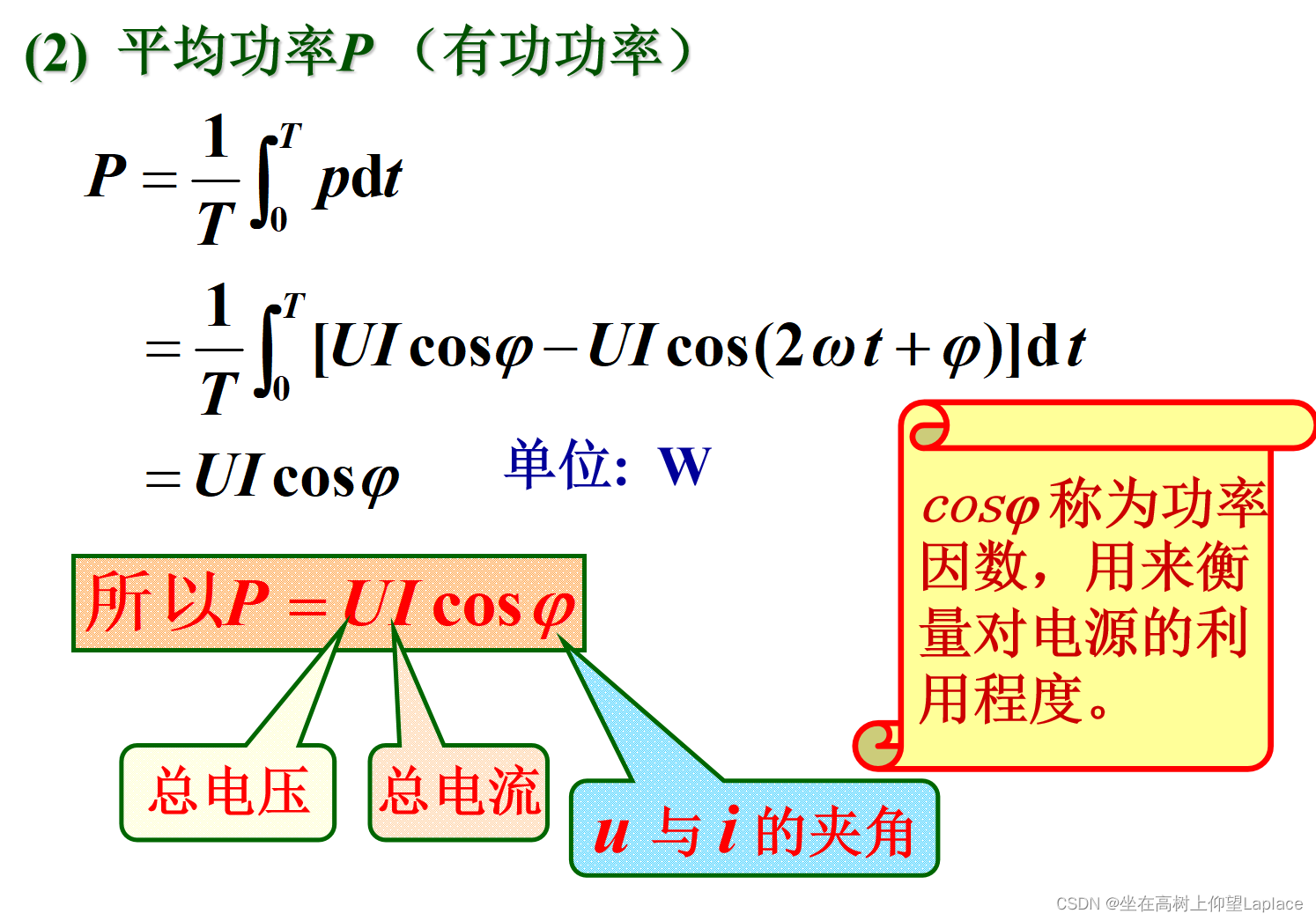

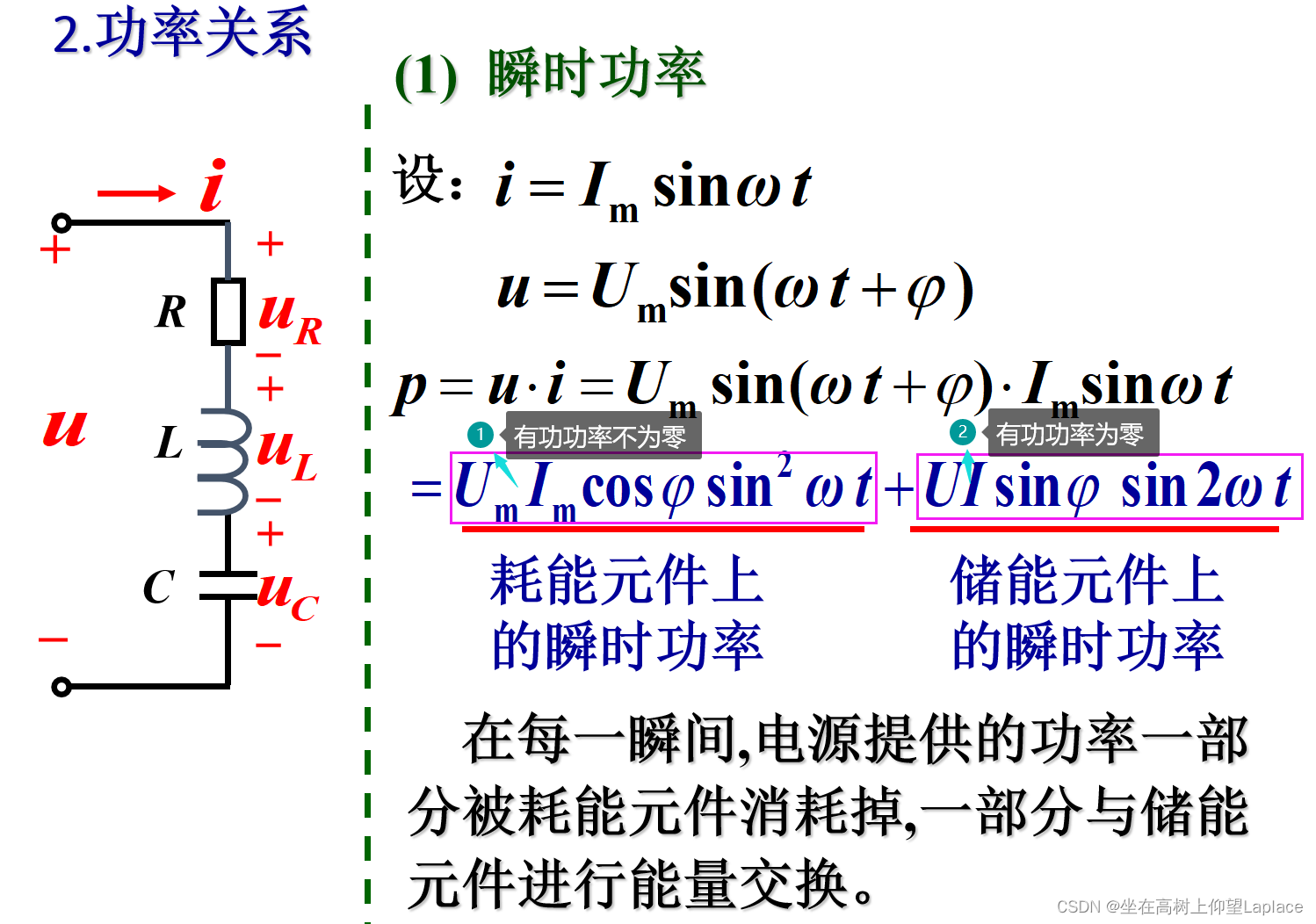

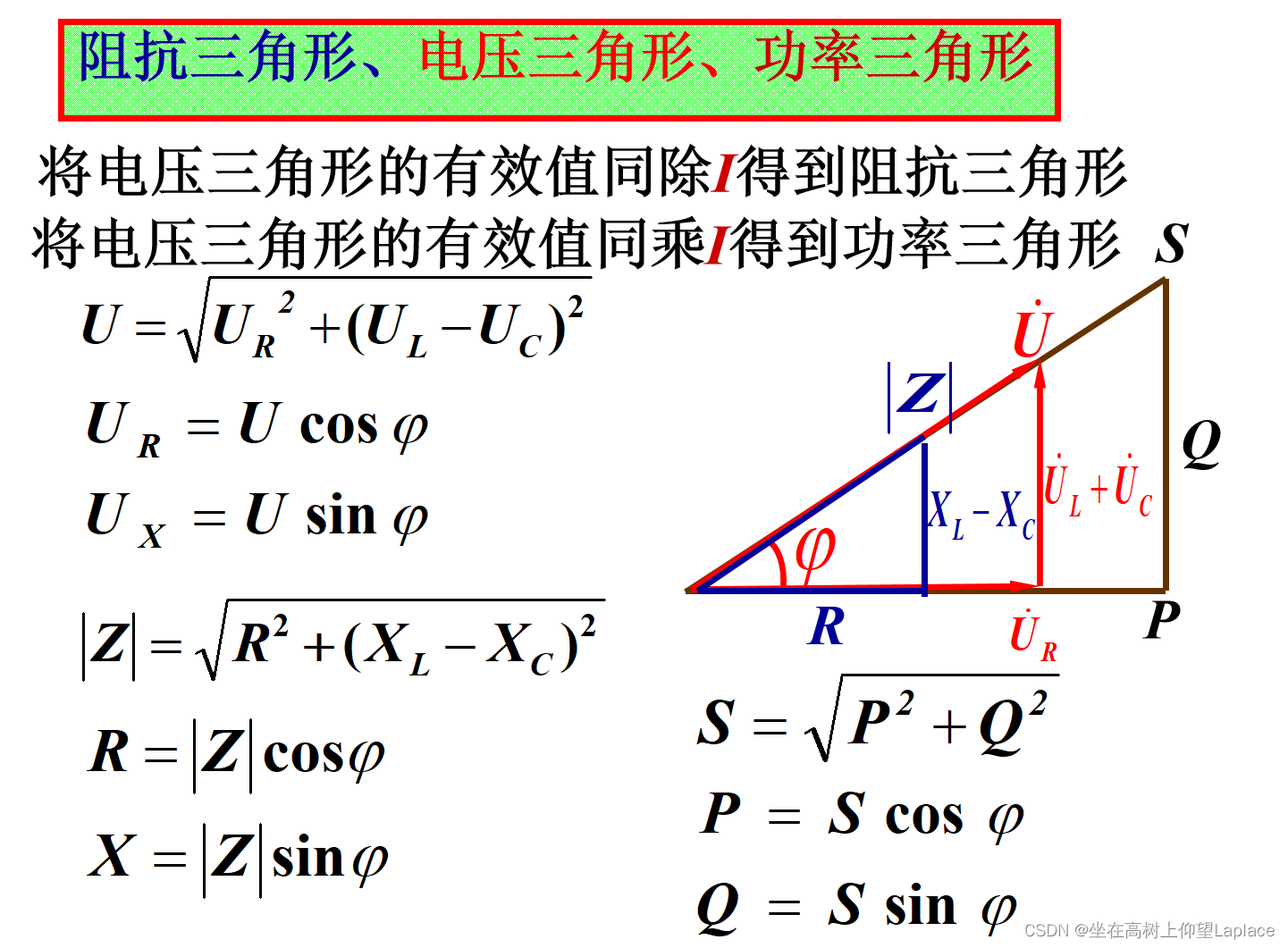

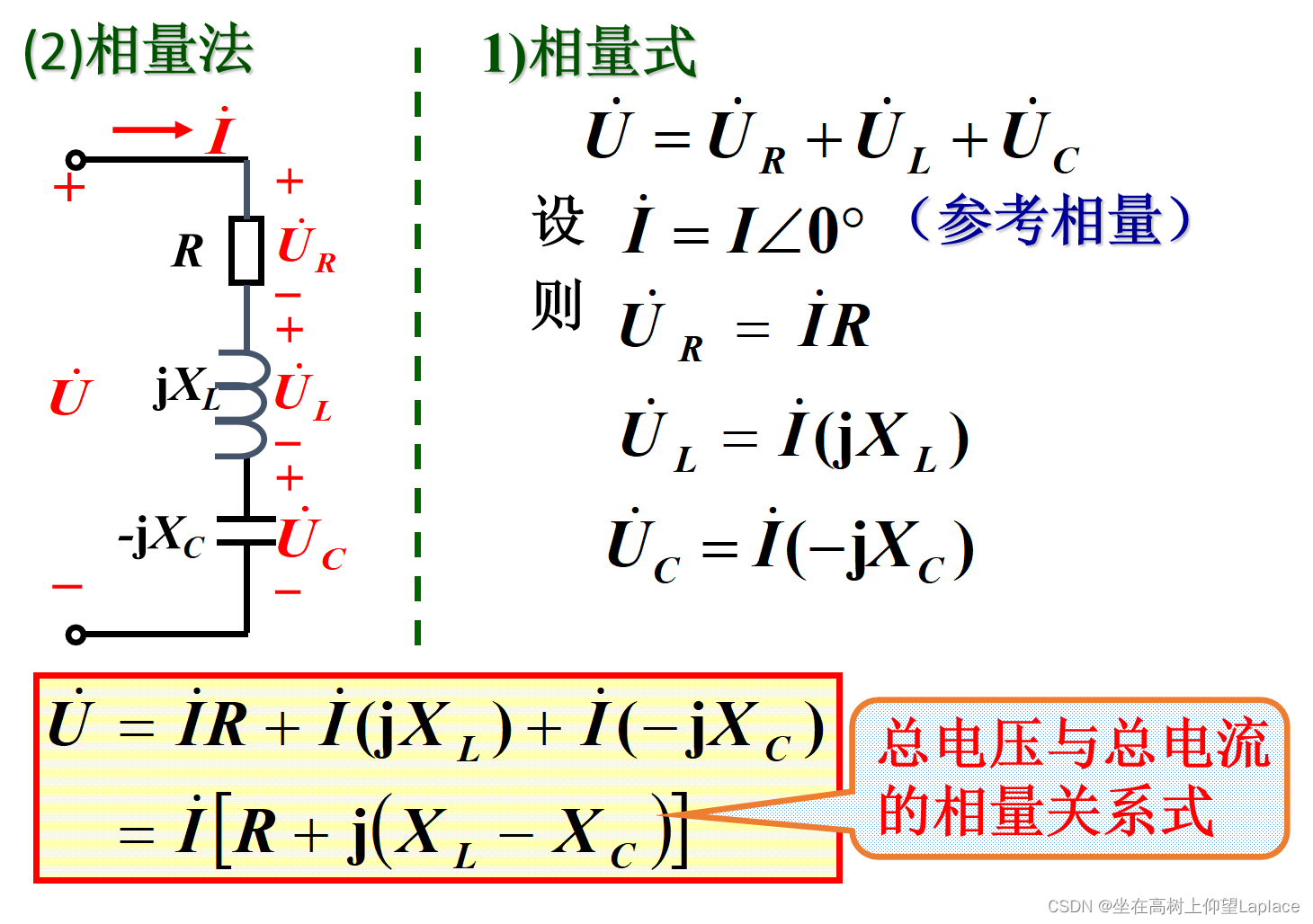

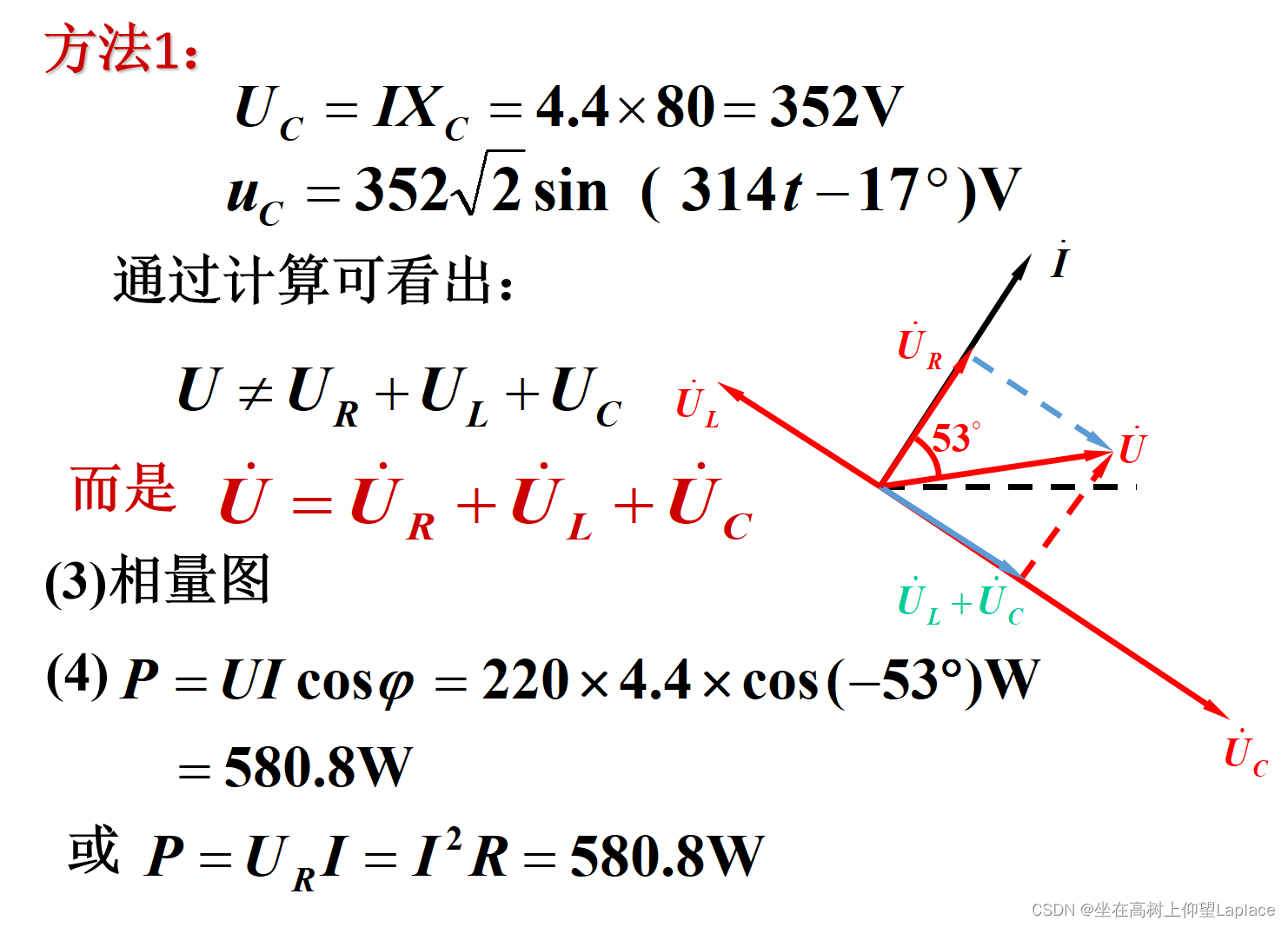

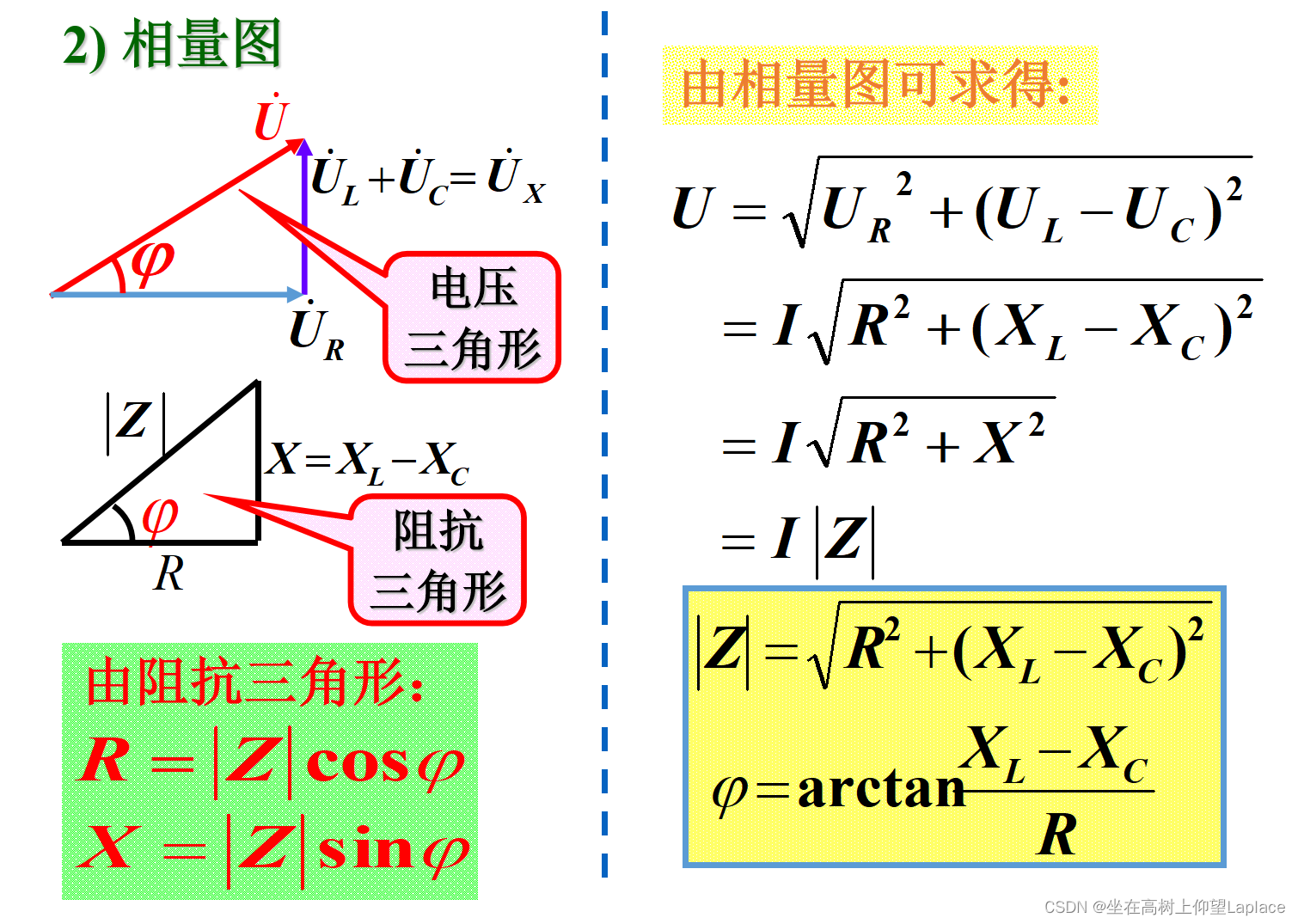

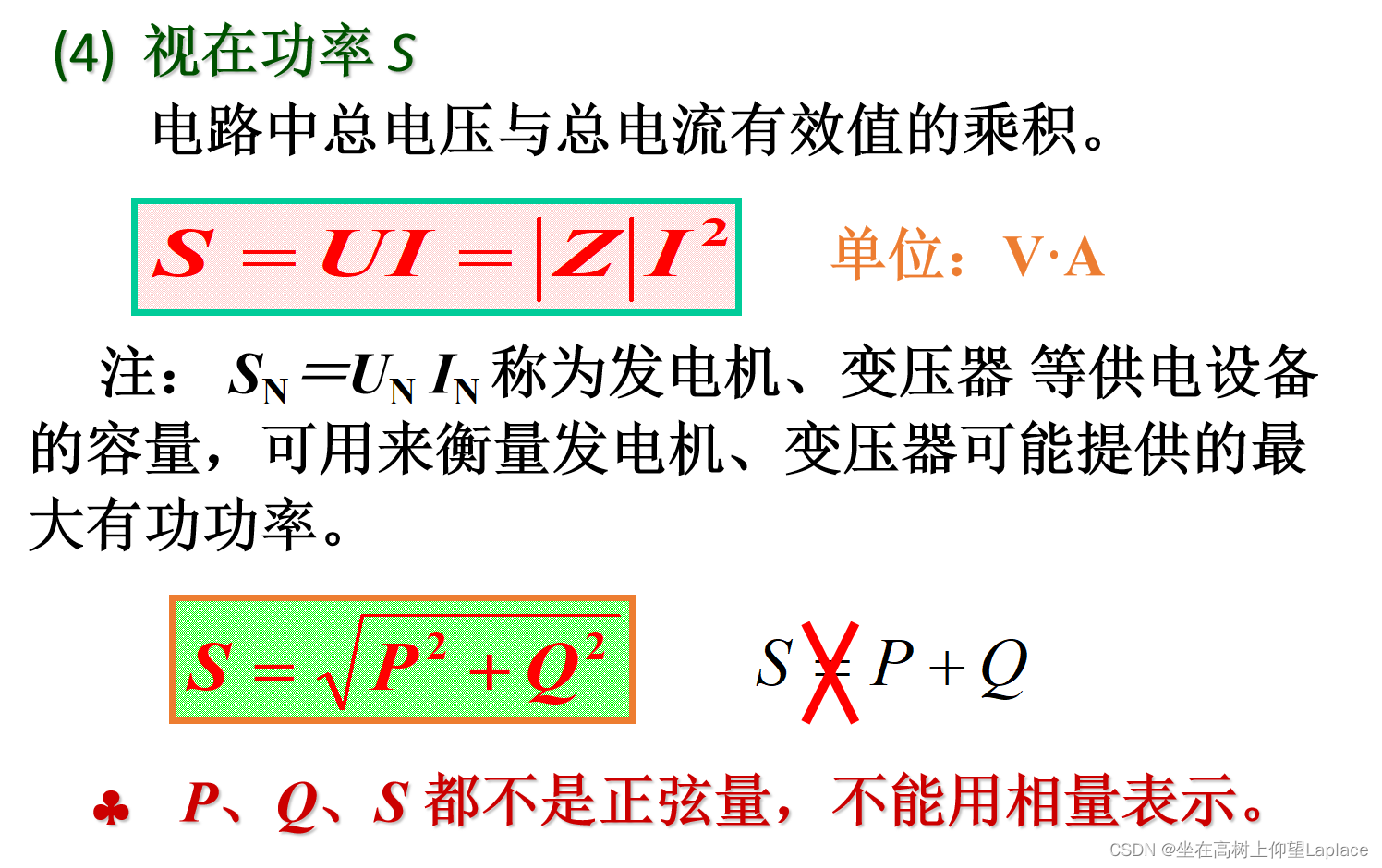

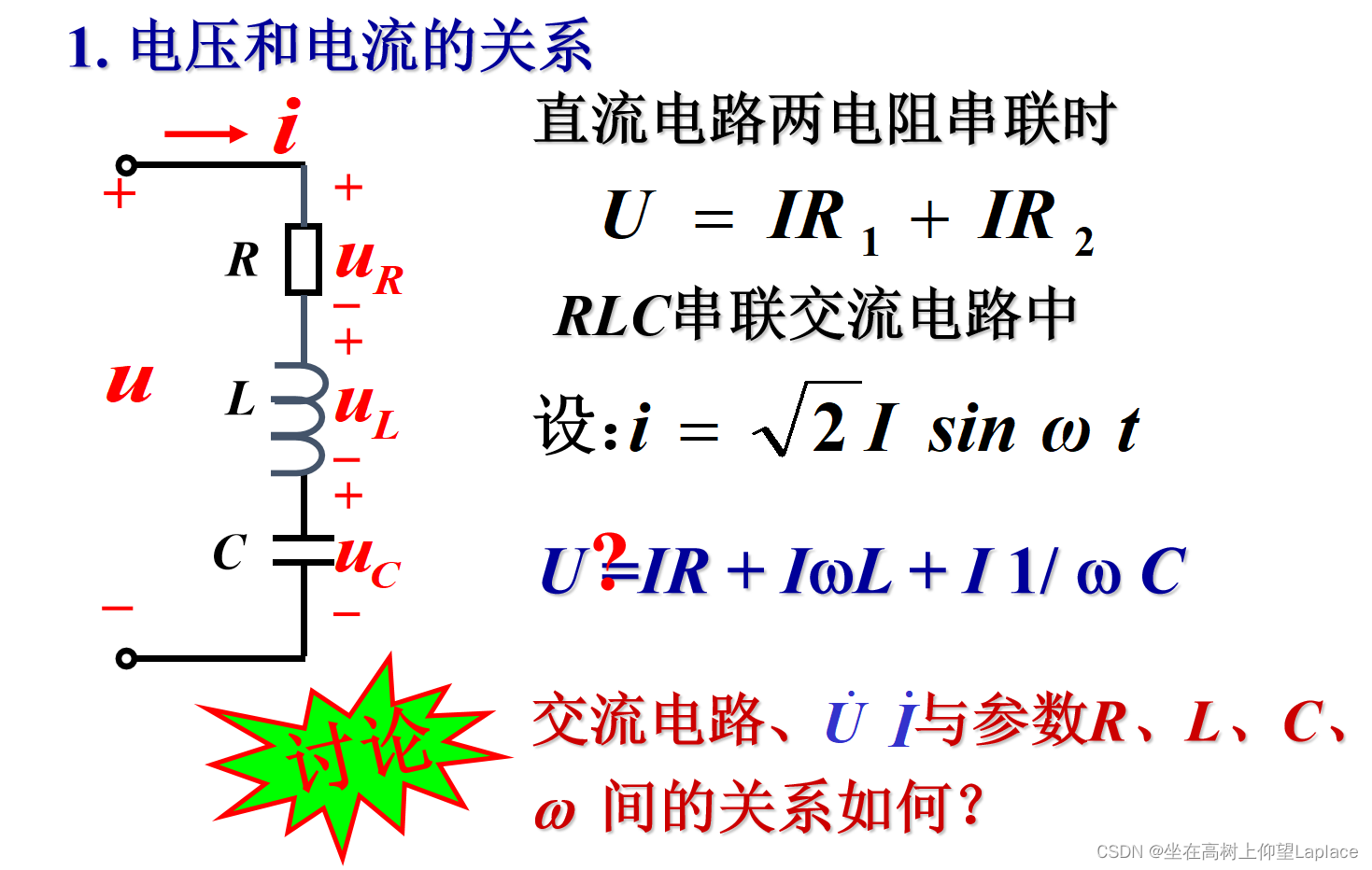

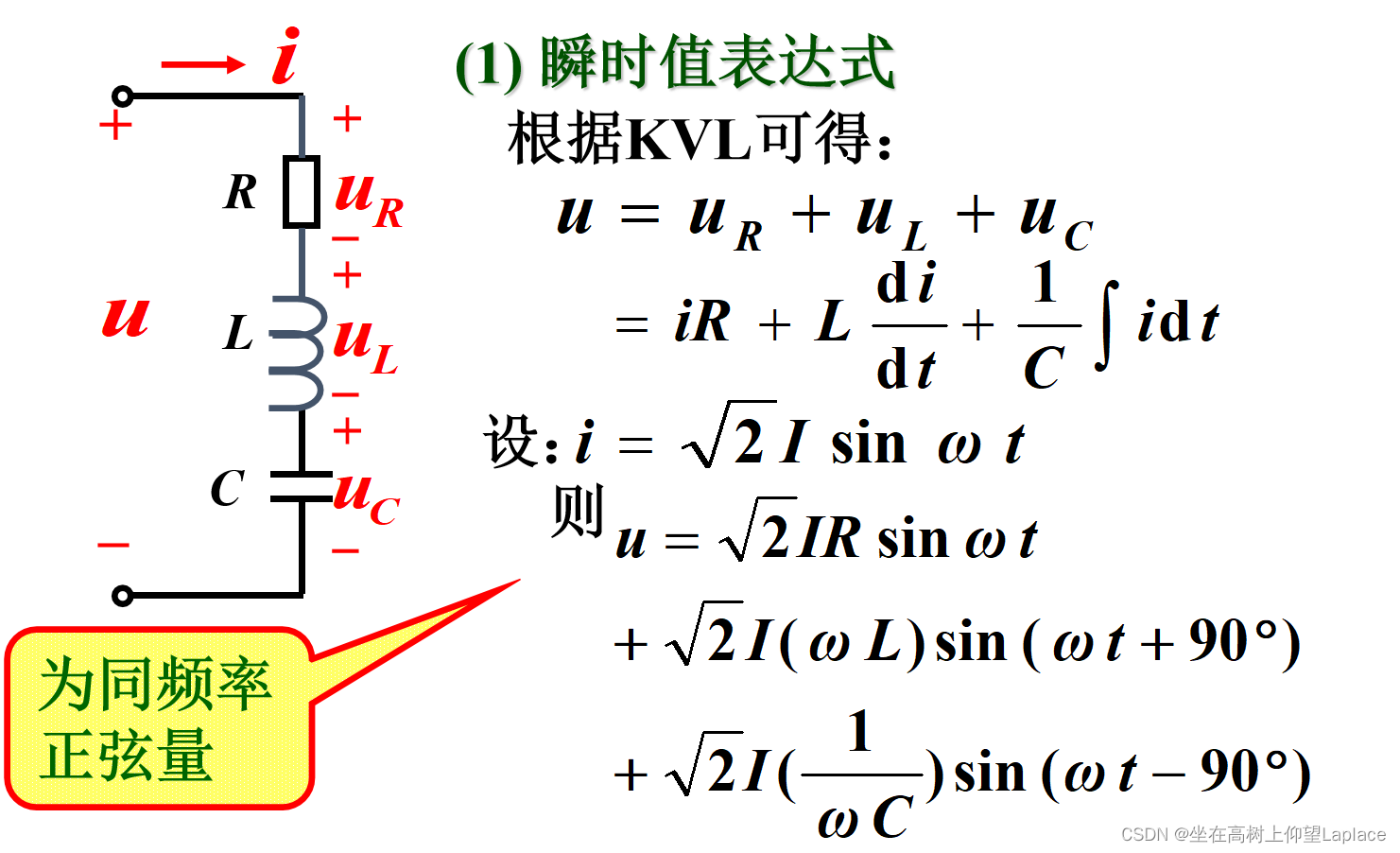

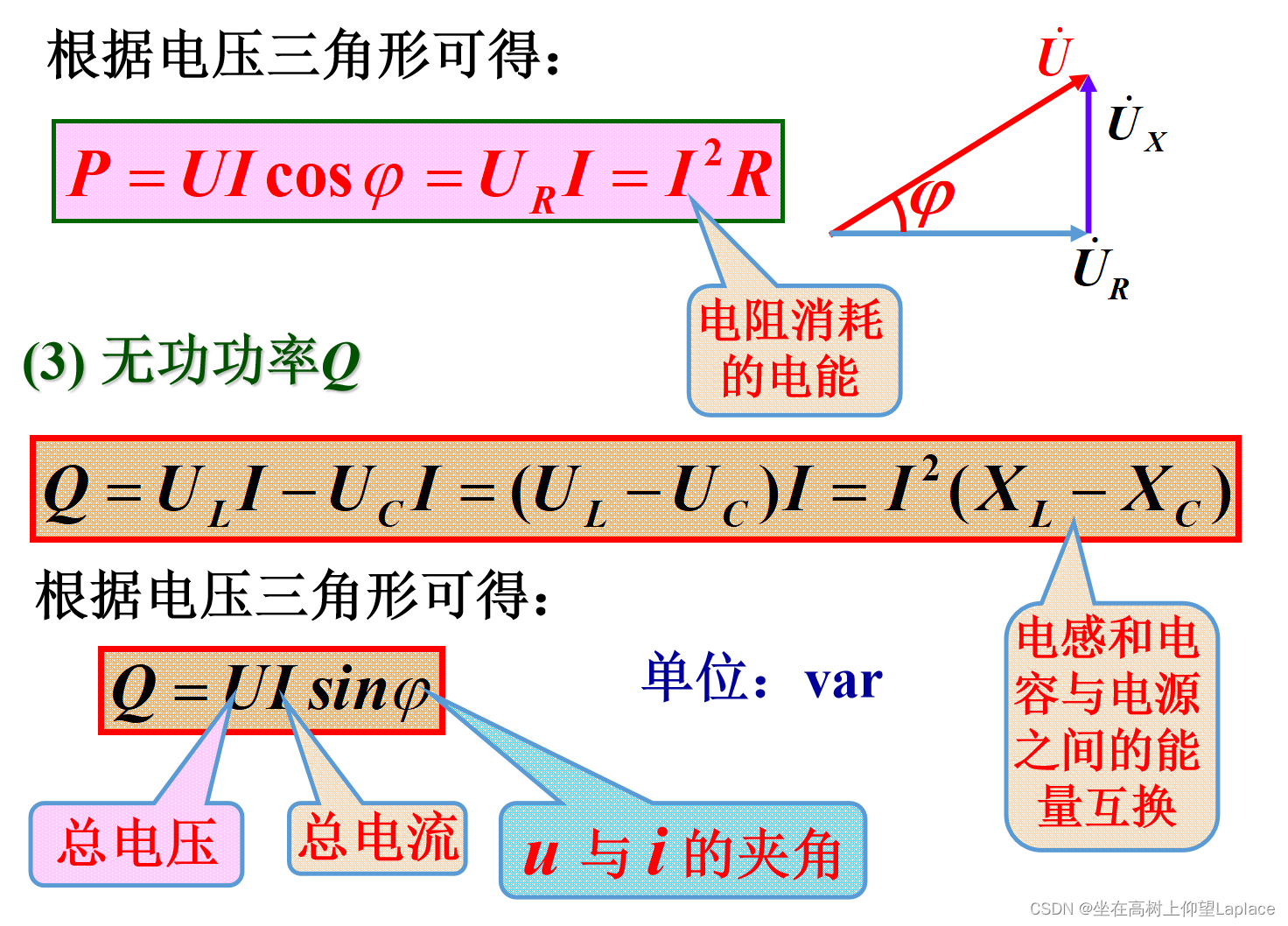

四、RLC串联的交流电路分析

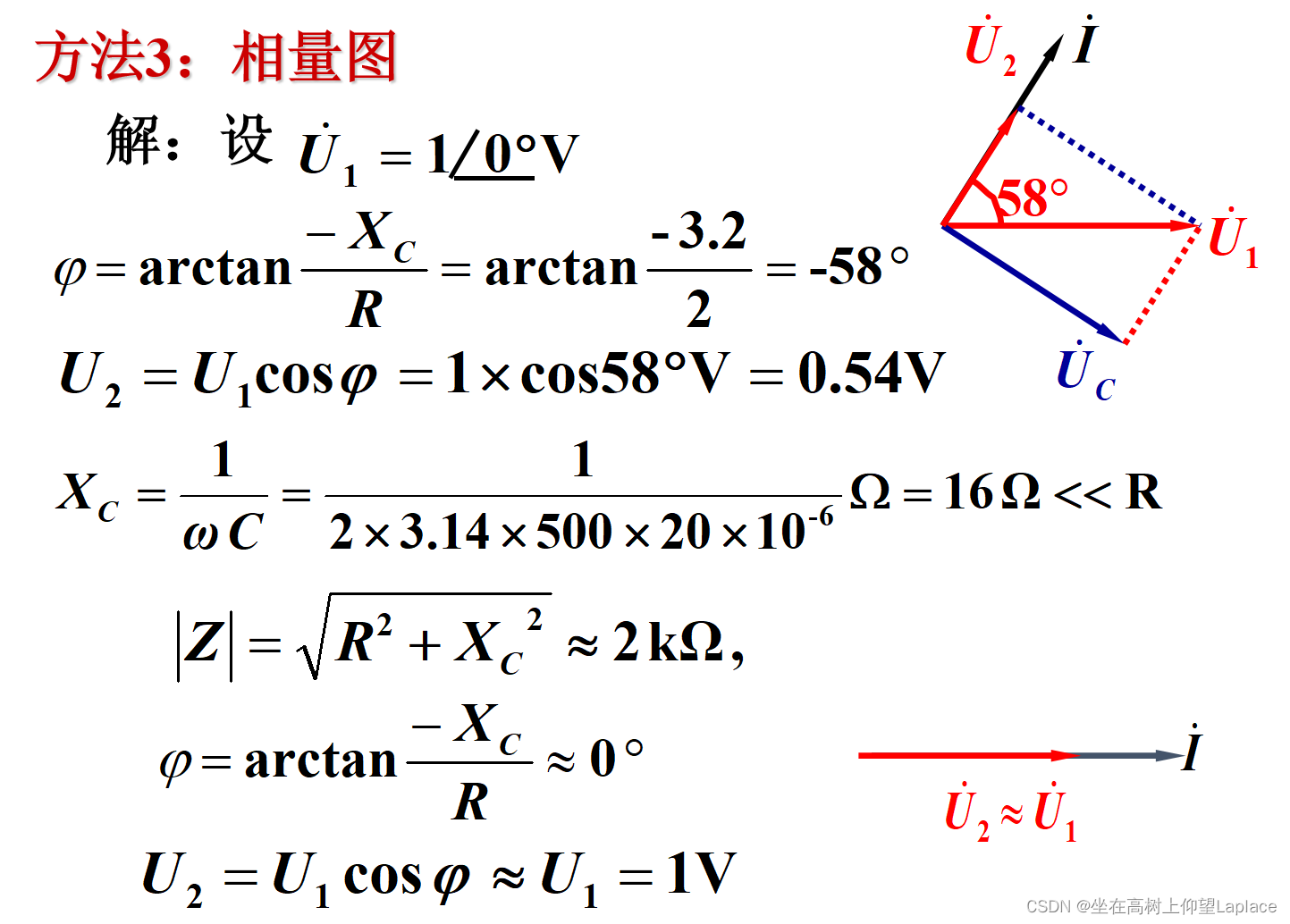

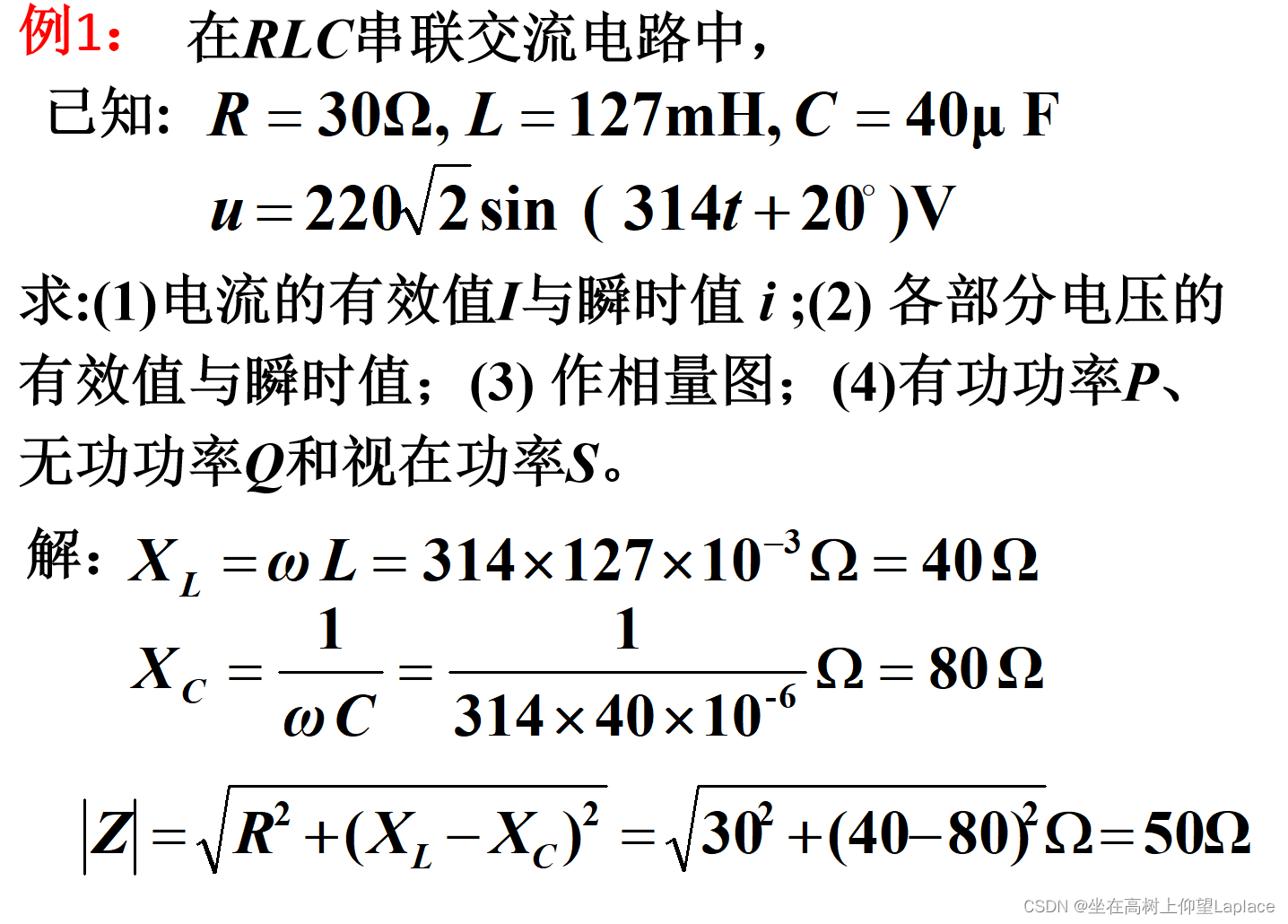

• 练习

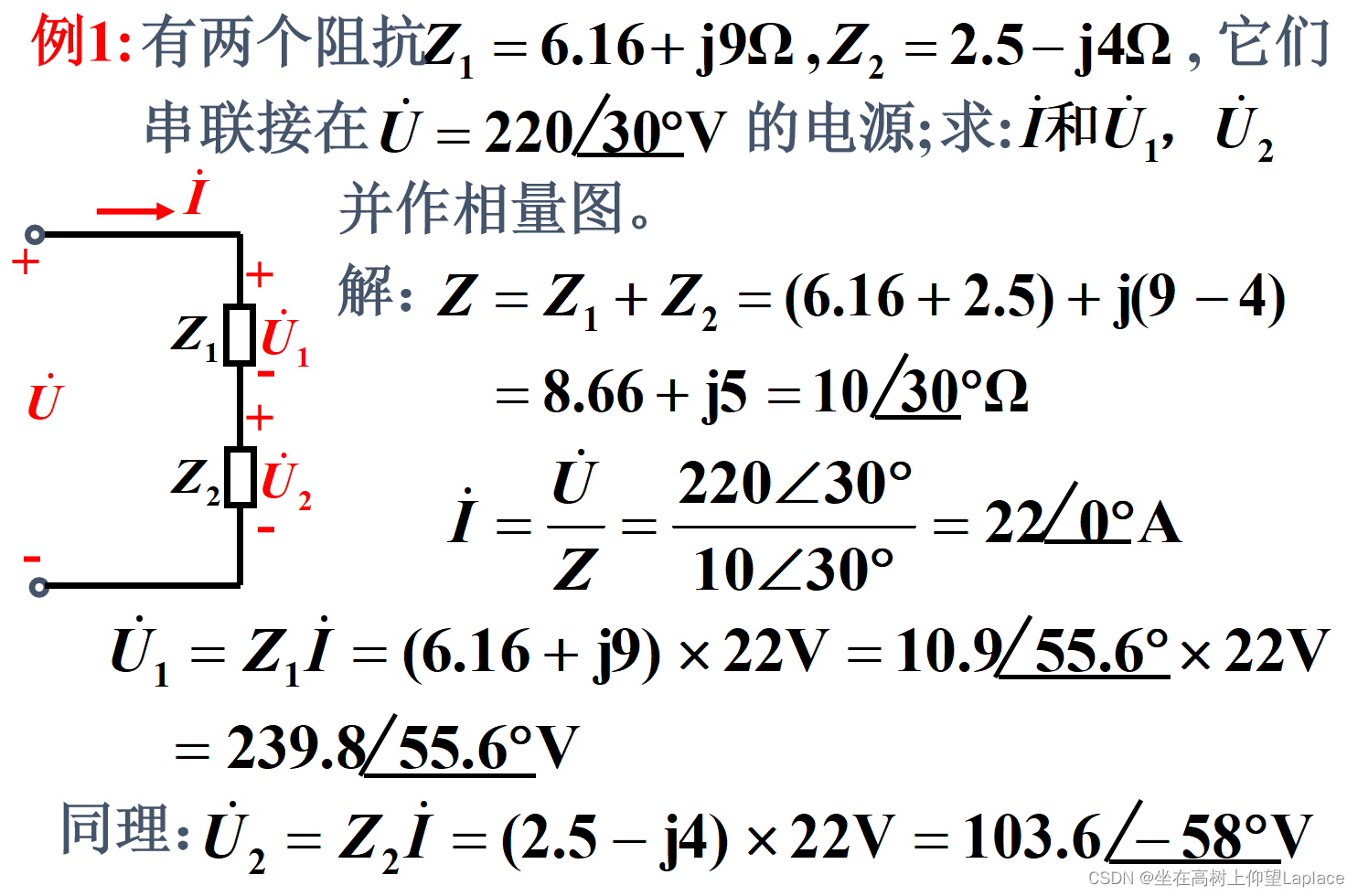

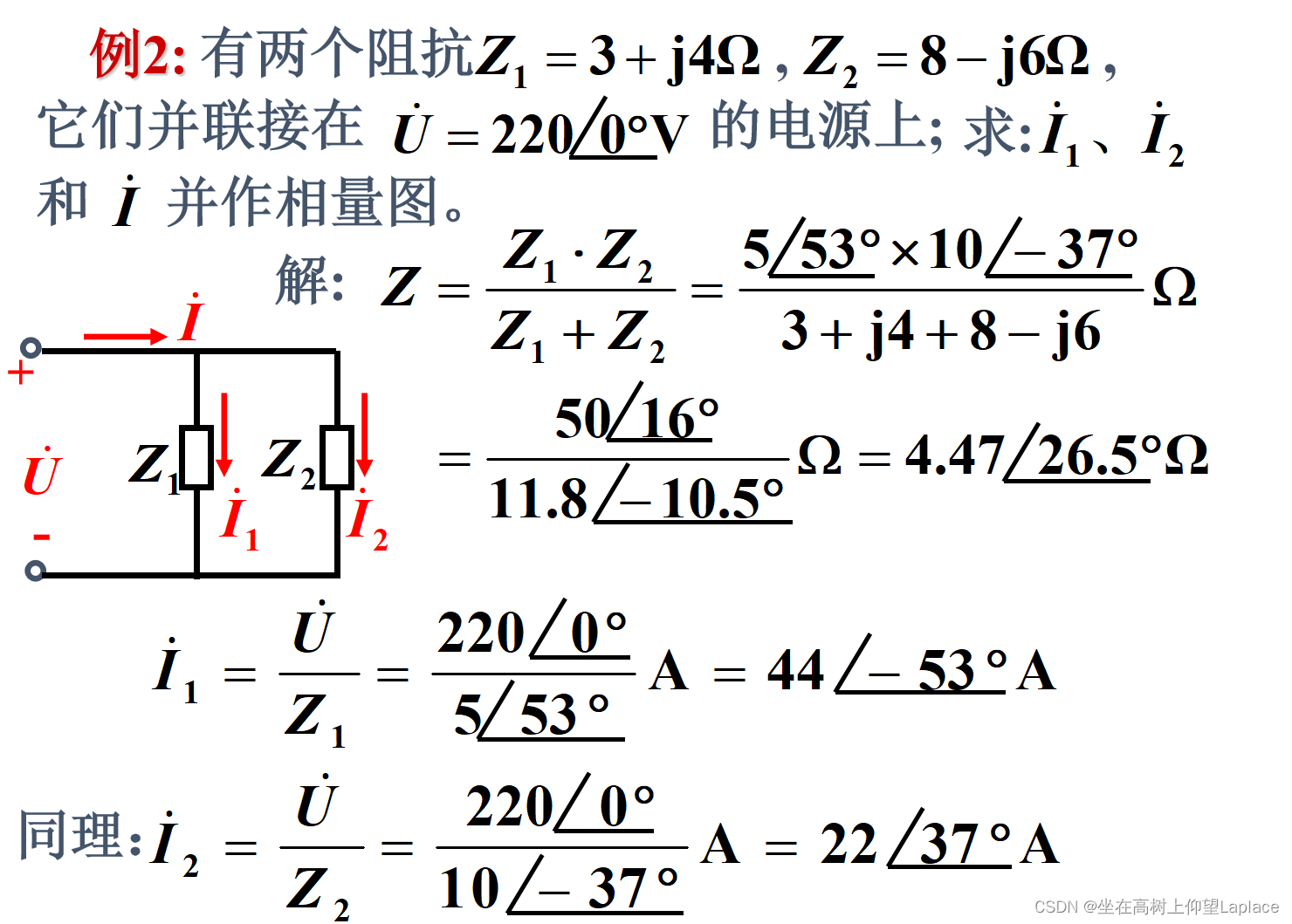

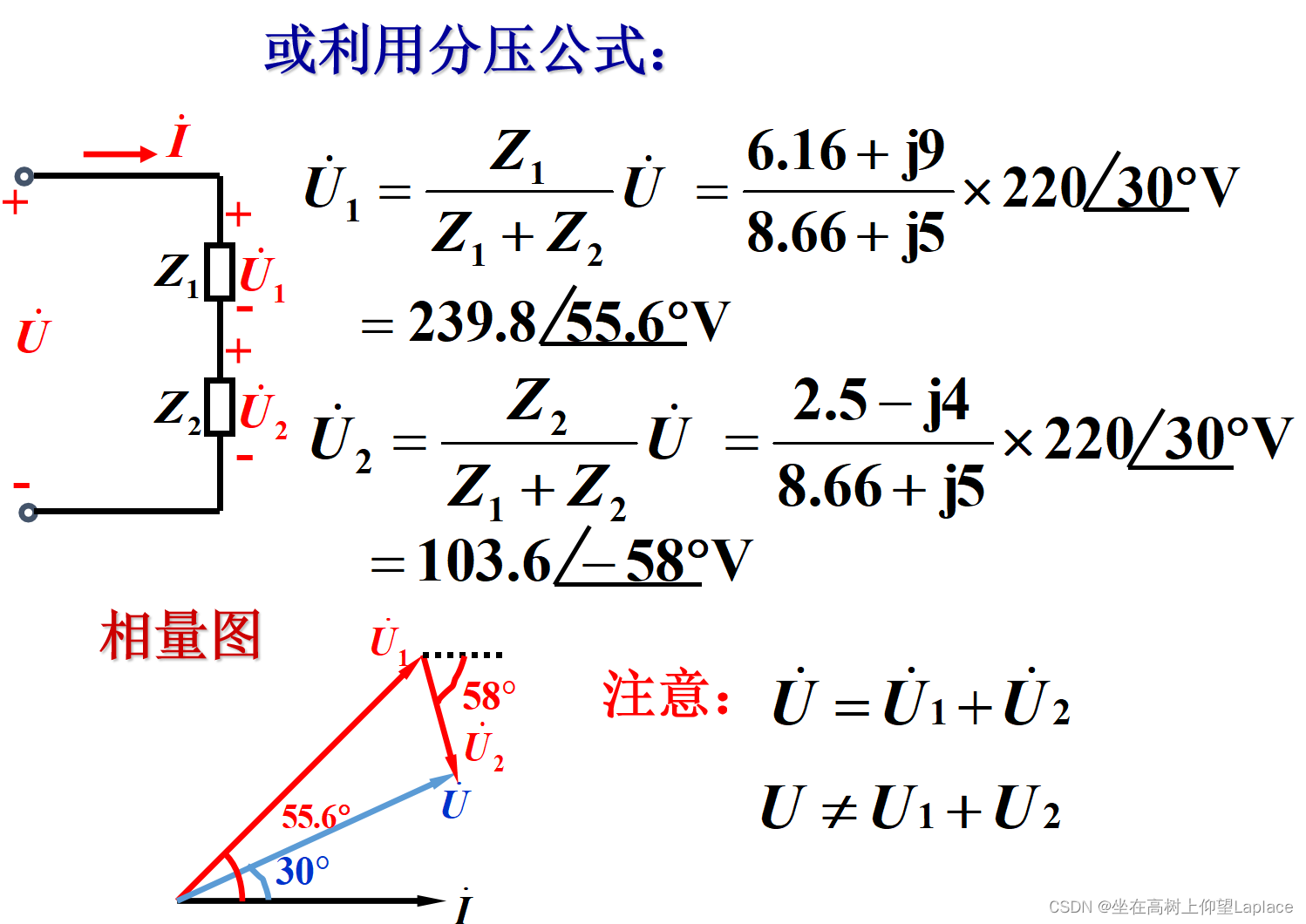

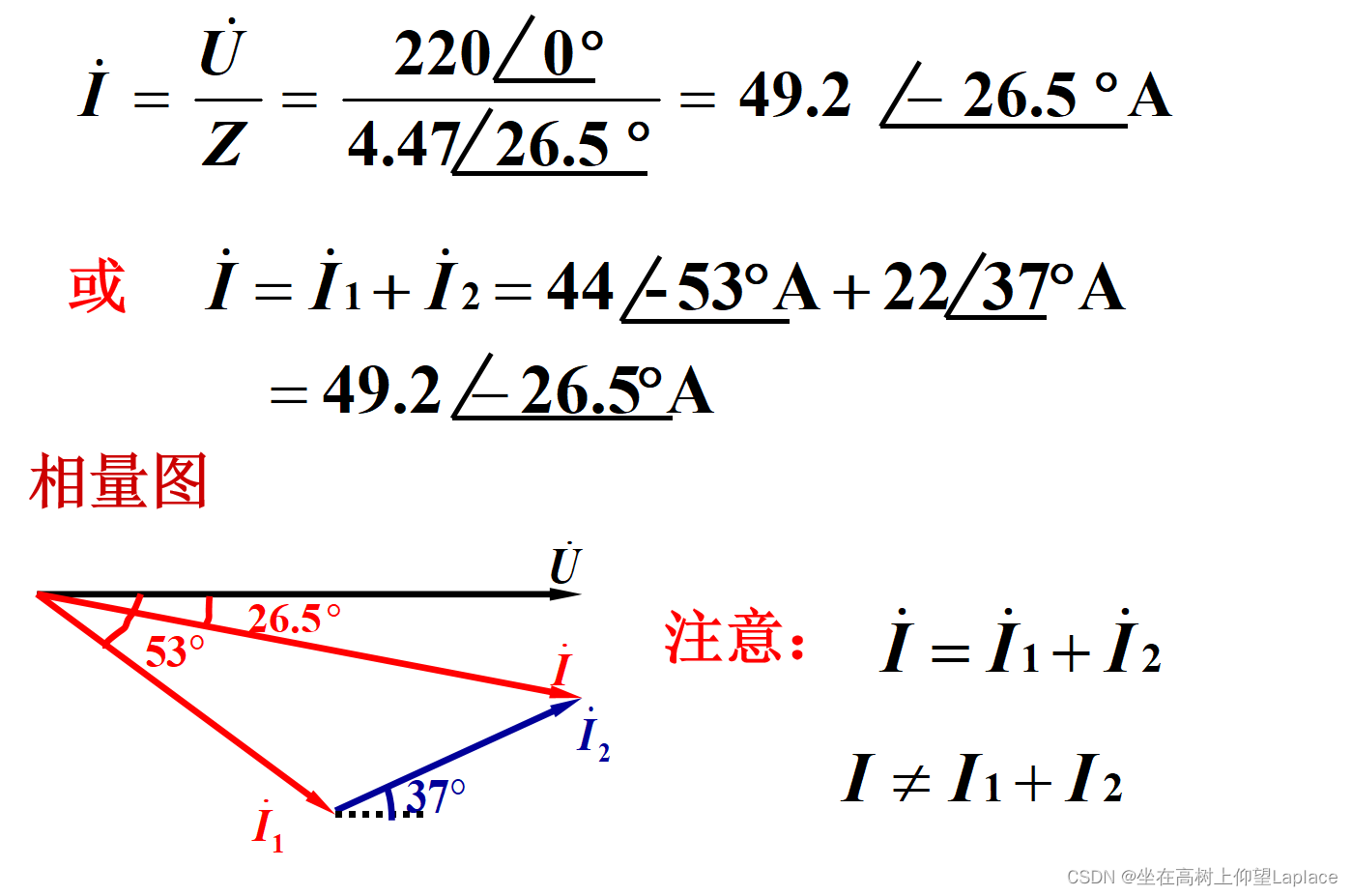

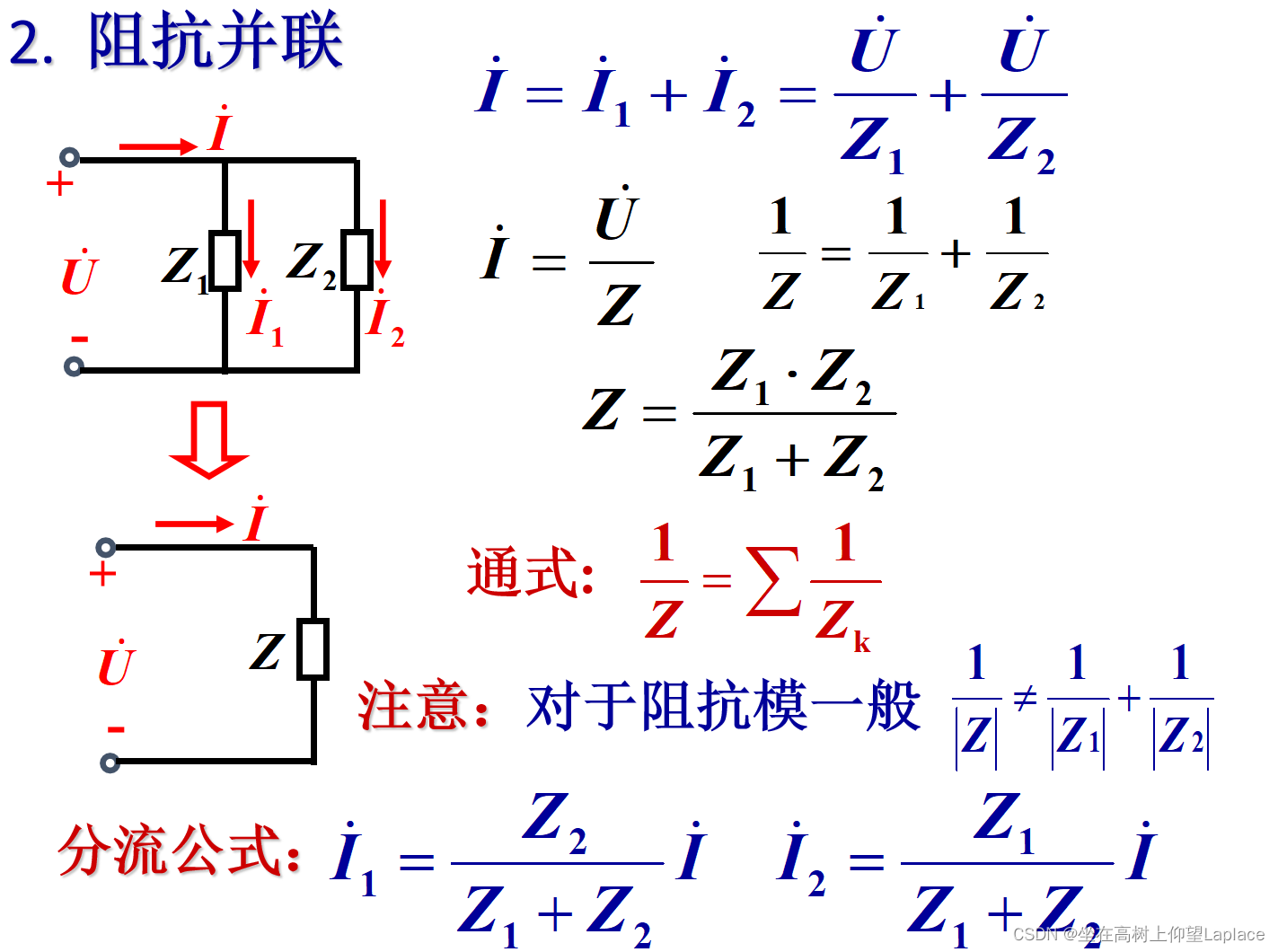

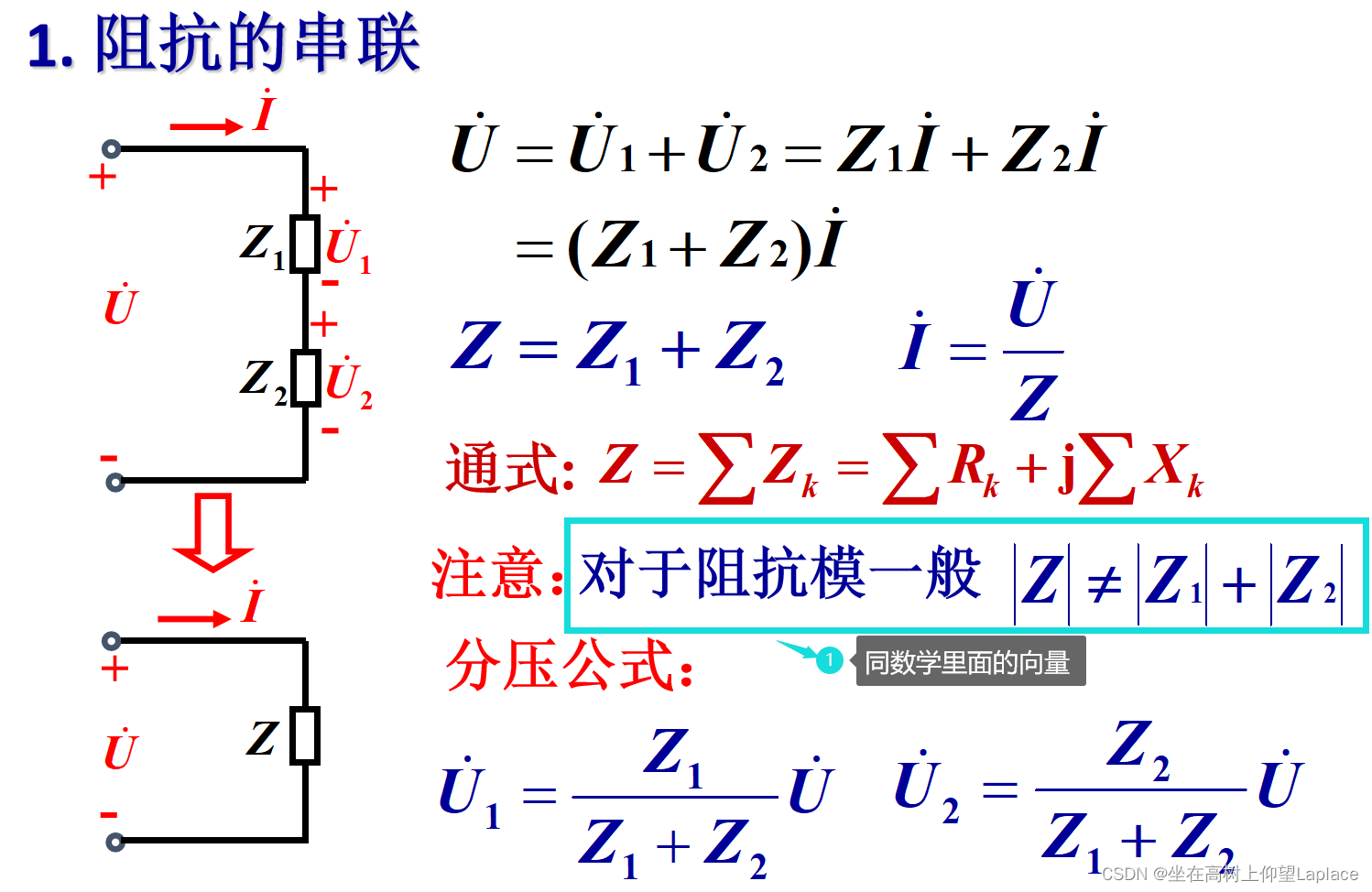

 五、复杂正弦交流电路的分析 （上）
