🎯基于机器学习的二维码和条形码识别

课题背景和意义

条形码是将宽度不等的多个黑条和空白，按照一定的编码规则排列，用以表达一组信息的图形标识符。

实现技术思路

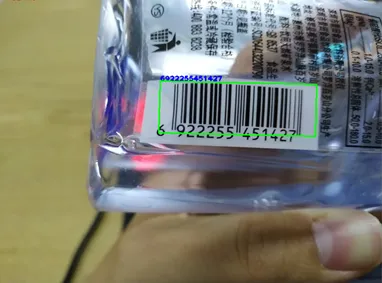

基于方向一致性的条码定位算法

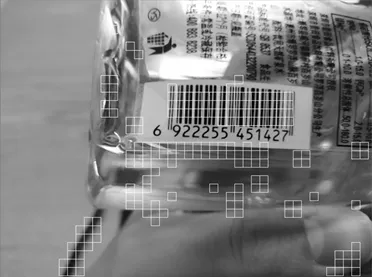

根据条形码方向趋于一致的特点，我们可以将图像分块，通过计算每个块内梯度方向的一致性，来滤除那些低一致性的块。

由于包含条码区域的块一定连续存在的特性，我们可以通过对这些图像块再进行一个改进的腐蚀操作过滤掉部分背景图像块。

得到这些块之后，我们再根据每个图像块内的平均梯度方向进行连通。因为如果是相邻的图像块都属于同一个条码的话，那么他们的平均梯度方向也一定相同。

得到连通区域之后我们再根据条码图像的特性进行筛选，比如连通区域内的梯度大于阈值的点的比例，组成连通区域的图像块数量等。

最后，用最小外接矩形去拟合每个连通区域，并计算外界矩形的方向是否和连通区域内的平均梯度方向一致，过滤掉差距较大的连通区域。将平均梯度方向作为矩形的方向，并将矩形作为最终的定位框。

条形码解码

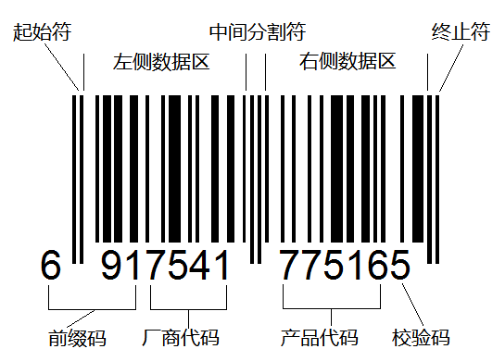

目前我们支持了三种类型的条码解码，它们分别是EAN13、 EAN8 和UPC-A。(下图为EAN13 条码示例

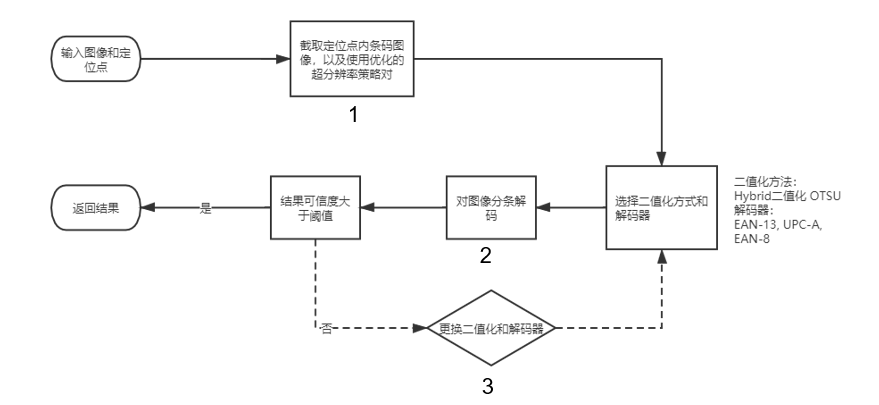

条码的识别主要流程如下图：

#include "opencv2/barcode.hpp"
#include "opencv2/imgproc.hpp"using namespace cv;Ptr bardet = makePtr("sr.prototxt", "sr.caffemodel"); //如果不使用超分辨率则可以不指定模型路径
Mat input = imread("your file path");
Mat corners; //返回的检测框的四个角点坐标，如果检测到N个条码，那么维度应该是[N][4][2]
std::vector decoded_info; //返回的解码结果，如果解码失败，则为空string
std::vector decoded_format; //返回的条码类型，如果解码失败，则为BarcodeType::NONE
bool ok = bardet->detectAndDecode(input, decoded_info, decoded_format, corners);
