1 如何做到可靠性传输

◼ ACK机制
◼ 重传机制
◼ 序号机制 3 2 1 -》2 3 1
◼ 重排机制 2 3 1 ->3 2 1
◼ 窗口机制
Tcp不用我们管
可靠性udp 5种机制都需要用户层处理

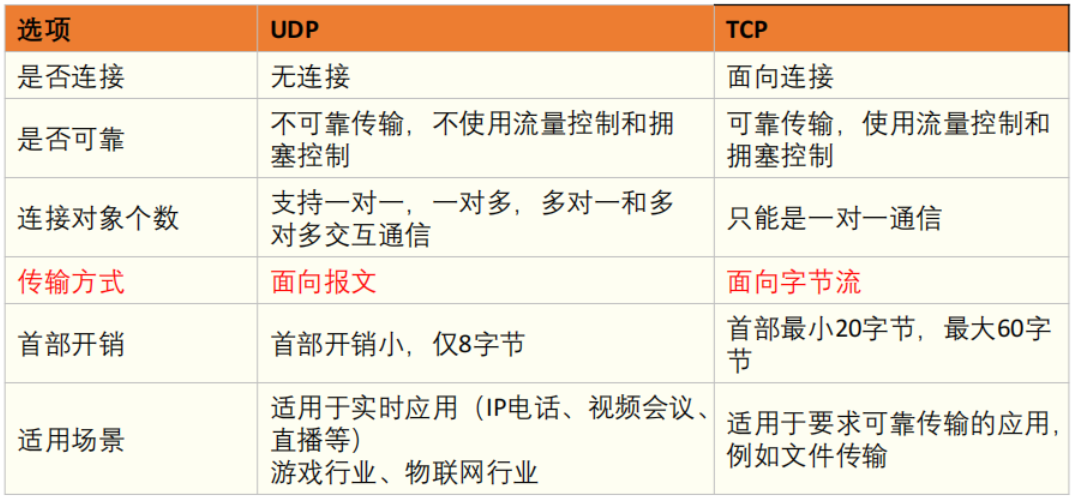

2 UDP与TCP，我们如何选择

3 UDP如何可靠，KCP协议在哪些方面有优势

以10%-20%带宽浪费的代价换取了比 TCP快30%-40%的传输速度。

RTO翻倍vs不翻倍：
TCP超时计算是RTOx2，这样连续丢三次包就变成RTOx8了，十分恐怖，而 KCP启动快速模式后不x2，只是x1.5（实验证明1.5这个值相对比较好）， 提高了传输速度。 200 300 450 675 – 200 400 800 1600

选择性重传 vs 全部重传：
TCP丢包时会全部重传从丢的那个包开始以后的数据，KCP是选择性重传， 只重传真正丢失的数据包。
快速重传（跳过多少个包马上重传）（如果使用了快速重传，可以不考虑 RTO））： 发送端发送了1,2,3,4,5几个包，然后收到远端的ACK: 1, 3, 4, 5，当收到ACK3时，KCP知道2被跳过1次，收到ACK4时，知道2被跳过了2次，此时可以认为2号丢失，不用等超时，直接重传2号包，大大改善了丢包时的传输速度。 fastresend =2

延迟ACK vs 非延迟ACK：
TCP为了充分利用带宽，延迟发送ACK（NODELAY都没用），这样超时计算会算出较大 RTT时间，延长了丢包时的判断过程。KCP的ACK是否延迟发送可以调节。

UNA vs ACK+UNA：
ARQ模型响应有两种，UNA（此编号前所有包已收到，如TCP）和ACK（该编号包已收到），光用UNA将导致全部重传，光用ACK则丢失成本太高，以往协议都是二选其一，而 KCP协议中，除去单独的 ACK包外，所有包都有UNA信息。

非退让流控：
KCP正常模式同TCP一样使用公平退让法则，即发送窗口大小由：发送缓存大小、接收端剩余接收缓存大小、丢包退让及慢启动这四要素决定。但传送及时性要求很高的小数据时，可选择通过配置跳过后两步，仅用前两项来控制发送频率。
以牺牲部分公平性及带宽利用率之代价，换取了开着BT都能流畅传输的效果。

4 KCP精讲

4.1 kcp名词说明

◼ kcp官方：https://github.com/skywind3000/kcp

◼ 名词说明

• 用户数据：应用层发送的数据，如一张图片2Kb的数据
• MTU：最大传输单元。即每次发送的最大数据
• RTO：Retransmission TimeOut，重传超时时间。
• cwnd：congestion window，拥塞窗口，表示发送方可发送多少个KCP数据包。与接收方窗口有关，与网络状况（拥塞控制）有关，与发送窗口大小有关。
• rwnd：receiver window,接收方窗口大小，表示接收方还可接收多少个KCP数据包
• snd_queue：待发送KCP数据包队列
• snd_nxt：下一个即将发送的kcp数据包序列号
• snd_una：下一个待确认的序列号

4.2 kcp使用方式

1. 创建 KCP对象：ikcpcb *kcp = ikcp_create(conv, user);
2. 设置传输回调函数（如UDP的send函数）：kcp->output = udp_output;

真正发送数据需要调用sendto

3. 循环调用 update：ikcp_update(kcp, millisec);
4. 输入一个应用层数据包（如UDP收到的数据包）：

ikcp_input(kcp,received_udp_packet,received_udp_size);
我们要使用recvfrom接收，然后扔到kcp里面做解析

5. 发送数据：ikcp_send(kcp1, buffer, 8); 用户层接口
6. 接收数据：hr = ikcp_recv(kcp2, buffer, 10);

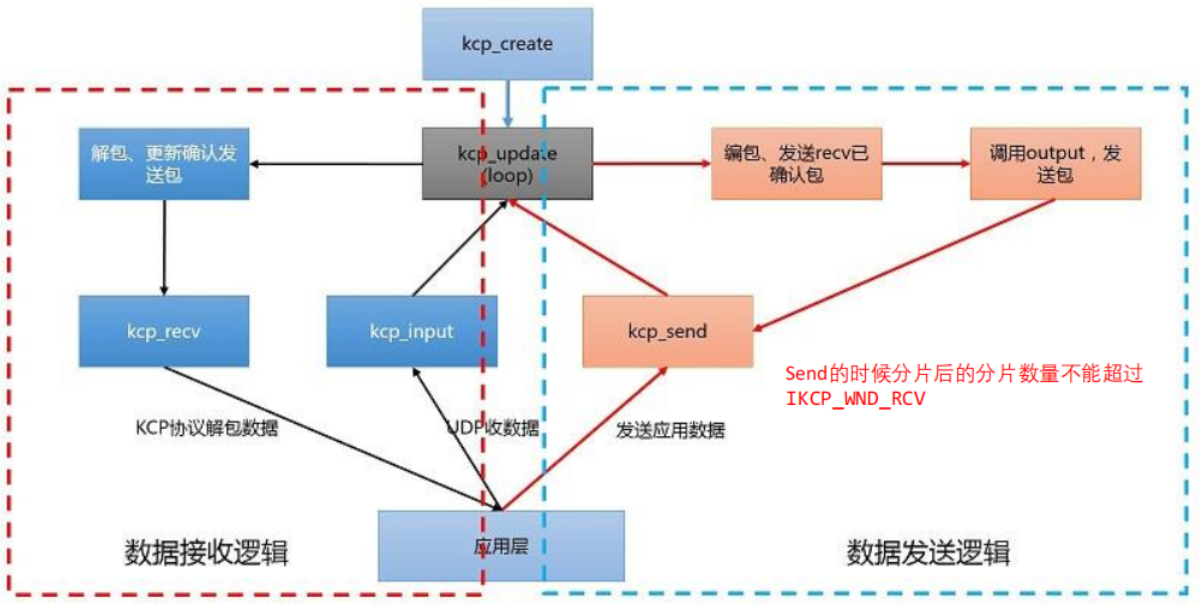

4.3 kcp源码流程图

4.4 kcp配置模式

1. 工作模式：int ikcp_nodelay(ikcpcb *kcp, int nodelay, int interval, int resend, int nc)
    nodelay ：是否启用 nodelay模式，0不启用；1启用。
    interval ：协议内部工作的 interval，单位毫秒，比如 10ms或者 20ms
    resend ：快速重传模式，默认0关闭，可以设置2（2次ACK跨越将会直接重传）
    nc ：是否关闭流控，默认是0代表不关闭，1代表关闭。
   普通模式： ikcp_nodelay(kcp, 0, 40, 0, 0);
   极速模式： ikcp_nodelay(kcp, 1, 10, 2, 1)
   2. 最大窗口：int ikcp_wndsize(ikcpcb *kcp, int sndwnd, int rcvwnd);
   该调用将会设置协议的最大发送窗口和最大接收窗口大小，默认为32，单位为包。
   3. 最大传输单元：int ikcp_setmtu(ikcpcb *kcp, int mtu);
   kcp协议并不负责探测 MTU，默认 mtu是1400字节
   4. 最小RTO：不管是 TCP还是 KCP计算 RTO 时都有最小 RTO 的限制，即便计算出来RTO为40ms，由于默认的 RTO是100ms，协议只有在100ms后才能检测到丢包，快速模式下为30ms，可以手动更改该值： kcp->rx_minrto = 10;

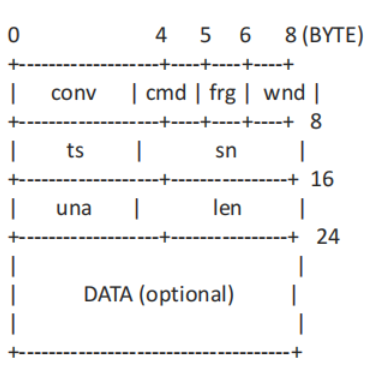

4.5 kcp协议头

 conv:连接号。UDP是无连接的，conv用于表示来自于哪个客户端。对连接的一种替代

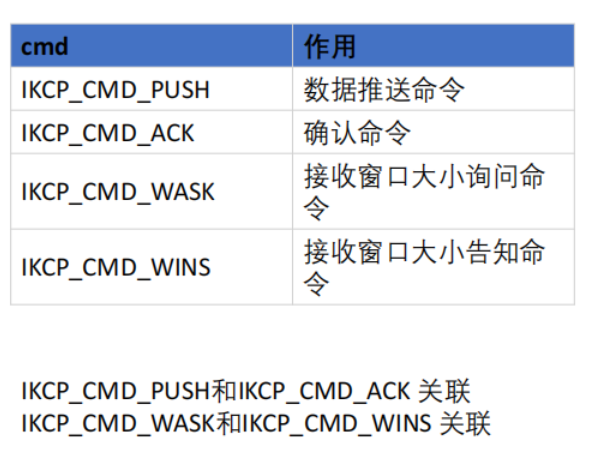

 cmd:命令字。如，
IKCP_CMD_ACK确认命令，
IKCP_CMD_WASK接收窗口大小询问命令，
IKCP_CMD_WINS接收窗口大小告知命令，
 frg:分片，用户数据可能会被分成多个KCP包，发送出去
 wnd:接收窗口大小，发送方的发送窗口不能超过接收方给出的数值
 ts:时间序列
 sn:序列号
 una:下一个可接收的序列号。其实就是确认号，收到 sn=10的包，una为11
 len：数据长度
 data:用户数据

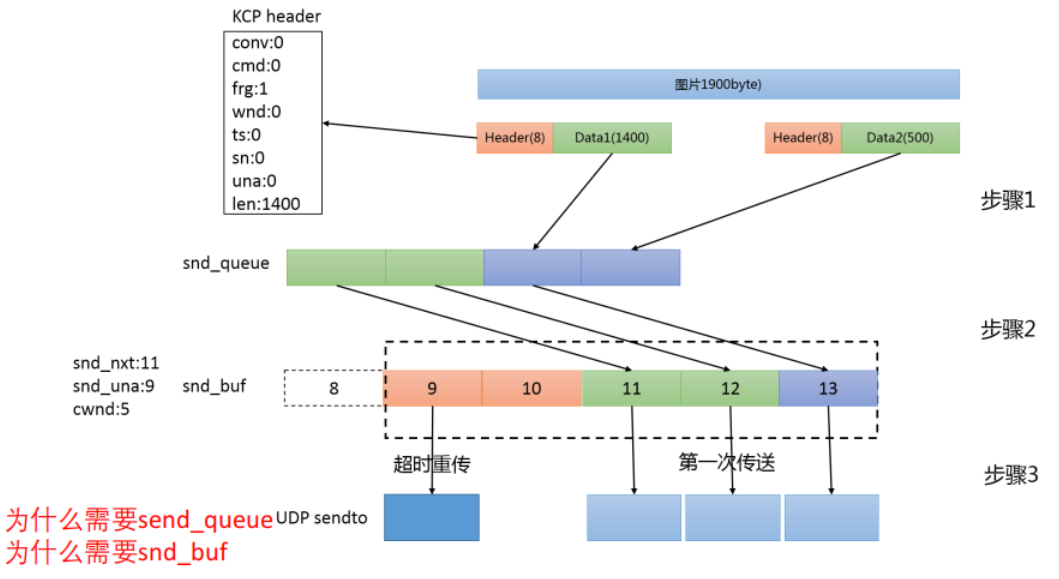

4.6 kcp发送数据过程

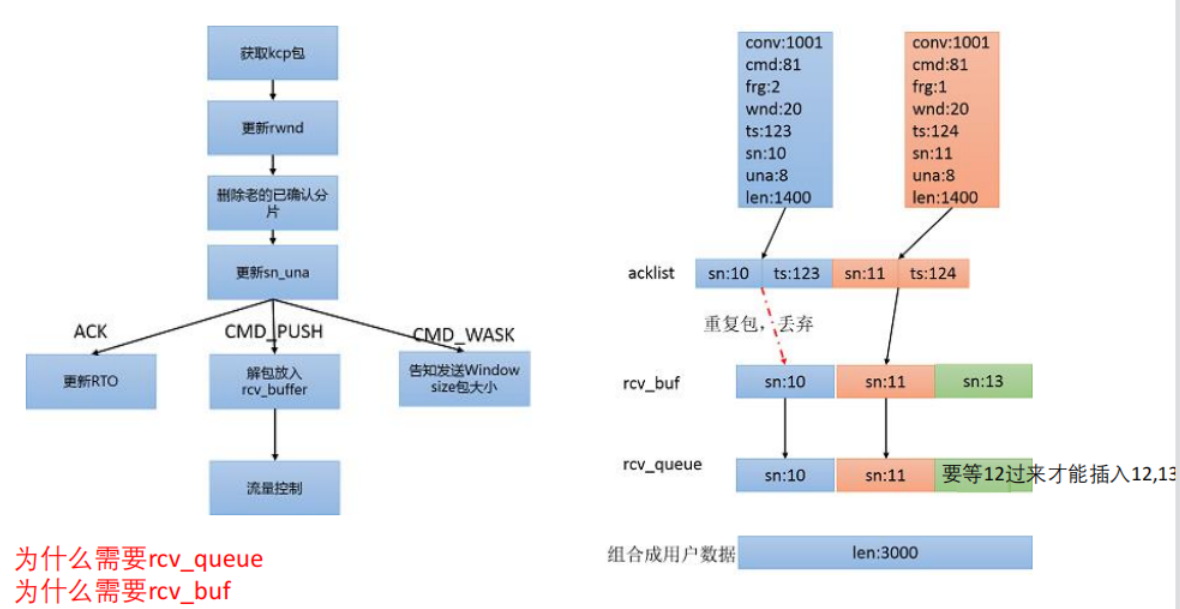

4.7 kcp接收数据过程

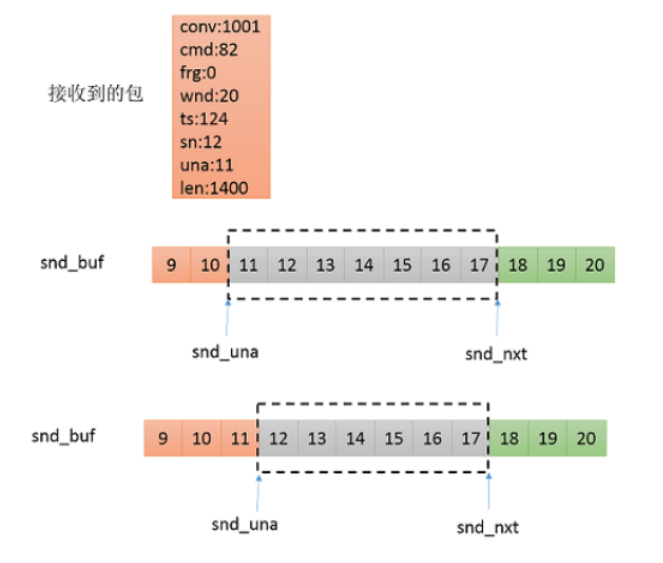

4.8 kcp确认包处理流程

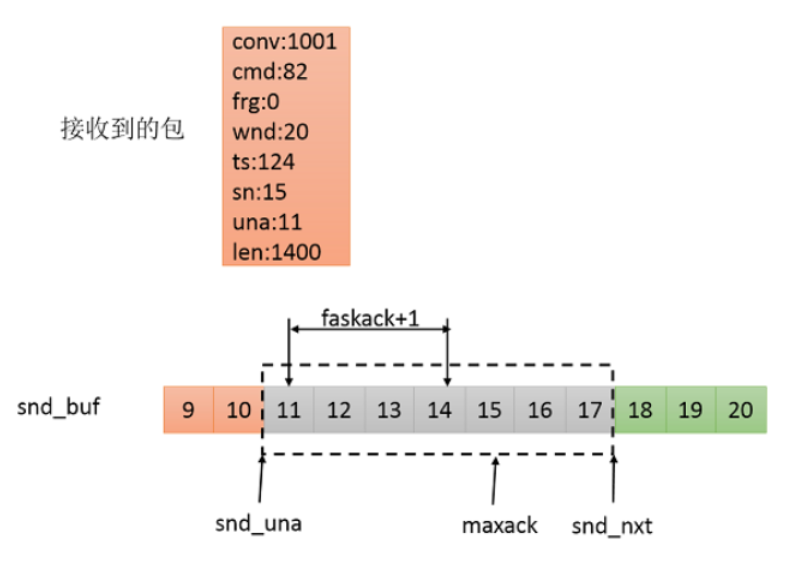

4.9 kcp快速确认

4.10 流量控制和拥塞控制

RTO计算（与TCP完全一样）
RTT：一个报文段发送出去，到收到对应确认包的时间差。
SRTT(kcp->rx_srtt)：RTT的一个加权RTT平均值，平滑值。
RTTVAR(kcp->rx_rttval)：RTT的平均偏差，用来衡量
RTT的抖动。

4.11 如何在项目中集成kcp

#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include "ikcp.h"
#define RECV_BUF 1500static int number = 0;typedef struct
{unsigned char *ipstr;int port;ikcpcb *pkcp;int sockfd;struct sockaddr_in addr;	  //存放服务器信息的结构体struct sockaddr_in CientAddr; //存放客户机信息的结构体char buff[RECV_BUF]; //存放收发的消息} kcpObj;
// 编译:  gcc -o server server.c ikcp.c
// 特别需要注意，这里的服务器端也只能一次使用，即是等客户端退出后，服务端也要停止掉再启动
// 之所以是这样，主要是因为sn的问题，比如客户端第一次启动 sn 0~5， 第二次启动发送的sn还是0 ~5 如果服务器端不停止则自己以为0~5已经收到过了就不会回复。// 在真正使用的时候，还需要另外的通道让客户端和服务器端之前重新创建ikcpcb，以匹配ikcpcb的conv
/* get system time */
void itimeofday(long *sec, long *usec)
{
#if defined(__unix)struct timeval time;gettimeofday(&time, NULL);if (sec)*sec = time.tv_sec;if (usec)*usec = time.tv_usec;
#elsestatic long mode = 0, addsec = 0;BOOL retval;static IINT64 freq = 1;IINT64 qpc;if (mode == 0){retval = QueryPerformanceFrequency((LARGE_INTEGER *)&freq);freq = (freq == 0) ? 1 : freq;retval = QueryPerformanceCounter((LARGE_INTEGER *)&qpc);addsec = (long)time(NULL);addsec = addsec - (long)((qpc / freq) & 0x7fffffff);mode = 1;}retval = QueryPerformanceCounter((LARGE_INTEGER *)&qpc);retval = retval * 2;if (sec)*sec = (long)(qpc / freq) + addsec;if (usec)*usec = (long)((qpc % freq) * 1000000 / freq);
#endif
}/* get clock in millisecond 64 */
IINT64 iclock64(void)
{long s, u;IINT64 value;itimeofday(&s, &u);value = ((IINT64)s) * 1000 + (u / 1000);return value;
}IUINT32 iclock()
{return (IUINT32)(iclock64() & 0xfffffffful);
}int64_t first_recv_time = 0;
/* sleep in millisecond */
void isleep(unsigned long millisecond)
{
#ifdef __unix /* usleep( time * 1000 ); */struct timespec ts;ts.tv_sec = (time_t)(millisecond / 1000);ts.tv_nsec = (long)((millisecond % 1000) * 1000000);/*nanosleep(&ts, NULL);*/usleep((millisecond << 10) - (millisecond << 4) - (millisecond << 3));
#elif defined(_WIN32)Sleep(millisecond);
#endif
}int udp_output(const char *buf, int len, ikcpcb *kcp, void *user)
{kcpObj *send = (kcpObj *)user;//发送信息int n = sendto(send->sockfd, buf, len, 0, (struct sockaddr *)&send->CientAddr, sizeof(struct sockaddr_in));if (n >= 0){//会重复发送，因此牺牲带宽printf("send: %d bytes, t:%lld\n", n, iclock64() - first_recv_time); //24字节的KCP头部return n;}else{printf("error: %d bytes send, error\n", n);return -1;}
}int init(kcpObj *send)
{send->sockfd = socket(AF_INET, SOCK_DGRAM, 0);if (send->sockfd < 0){perror("socket error！");exit(1);}bzero(&send->addr, sizeof(send->addr));send->addr.sin_family = AF_INET;send->addr.sin_addr.s_addr = htonl(INADDR_ANY); //INADDR_ANYsend->addr.sin_port = htons(send->port);printf("服务器socket: %d  port:%d\n", send->sockfd, send->port);if (send->sockfd < 0){perror("socket error！");exit(1);}if (bind(send->sockfd, (struct sockaddr *)&(send->addr), sizeof(struct sockaddr_in)) < 0){perror("bind");exit(1);}
}void loop(kcpObj *send)
{unsigned int len = sizeof(struct sockaddr_in);int n, ret;//接收到第一个包就开始循环处理int recv_count = 0;isleep(1);ikcp_update(send->pkcp, iclock());char buf[RECV_BUF] = {0};while (1){isleep(1);ikcp_update(send->pkcp, iclock());//处理收消息n = recvfrom(send->sockfd, buf, RECV_BUF, MSG_DONTWAIT, (struct sockaddr *)&send->CientAddr, &len);if (n > 0){printf("UDP recv[%d]  size= %d   \n", recv_count++, n);if (first_recv_time == 0){first_recv_time = iclock64();}//预接收数据:调用ikcp_input将裸数据交给KCP，这些数据有可能是KCP控制报文，并不是我们要的数据。//kcp接收到下层协议UDP传进来的数据底层数据buffer转换成kcp的数据包格式ret = ikcp_input(send->pkcp, buf, n);if (ret < 0){continue;}//kcp将接收到的kcp数据包还原成之前kcp发送的buffer数据ret = ikcp_recv(send->pkcp, buf, n); //从 buf中 提取真正数据，返回提取到的数据大小if (ret < 0){ // 没有检测ikcp_recv提取到的数据isleep(1);continue;}int send_size = ret;//ikcp_send只是把数据存入发送队列，没有对数据加封kcp头部数据//应该是在kcp_update里面加封kcp头部数据//ikcp_send把要发送的buffer分片成KCP的数据包格式，插入待发送队列中。ret = ikcp_send(send->pkcp, buf, send_size);printf("Server reply ->  bytes[%d], ret = %d\n", send_size, ret);ikcp_flush(send->pkcp);	// 快速flush一次 以更快让客户端收到数据number++;}else if (n == 0){printf("finish loop\n");break;}else{// printf("n:%d\n", n);}}
}int main(int argc, char *argv[])
{printf("this is kcpServer\n");if (argc < 2){printf("请输入服务器端口号\n");return -1;}kcpObj send;send.port = atoi(argv[1]);send.pkcp = NULL;bzero(send.buff, sizeof(send.buff));char Msg[] = "Server:Hello!"; //与客户机后续交互memcpy(send.buff, Msg, sizeof(Msg));ikcpcb *kcp = ikcp_create(0x1, (void *)&send); //创建kcp对象把send传给kcp的user变量ikcp_setmtu(kcp, 1400);kcp->output = udp_output;		//设置kcp对象的回调函数ikcp_nodelay(kcp, 0, 10, 0, 0); //1, 10, 2, 1ikcp_wndsize(kcp, 128, 128);send.pkcp = kcp;init(&send); //服务器初始化套接字loop(&send); //循环处理return 0;
}

#include
#include
#include
#include
#include
#include
#include
#include
#include "ikcp.h"#include
#include
#include #include "delay.h"
#define DELAY_TEST2_N 5
#define UDP_RECV_BUF_SIZE 1500// 编译:  gcc -o client client.c ikcp.c delay.c  -lpthreadtypedef struct {unsigned char *ipstr;int port;ikcpcb *pkcp;int sockfd;struct sockaddr_in addr;//存放服务器的结构体char buff[UDP_RECV_BUF_SIZE];//存放收发的消息
}kcpObj;/* sleep in millisecond */
void isleep(unsigned long millisecond)
{#ifdef __unix 	/* usleep( time * 1000 ); */struct timespec ts;ts.tv_sec = (time_t)(millisecond / 1000);ts.tv_nsec = (long)((millisecond % 1000) * 1000000);/*nanosleep(&ts, NULL);*/usleep((millisecond << 10) - (millisecond << 4) - (millisecond << 3));#elif defined(_WIN32)Sleep(millisecond);#endif
}int udp_output(const char *buf, int len, ikcpcb *kcp, void *user){//  printf("使用udp_output发送数据\n");kcpObj *send = (kcpObj *)user;//发送信息int n = sendto(send->sockfd, buf, len, 0,(struct sockaddr *) &send->addr,sizeof(struct sockaddr_in));//【】if (n >= 0) {       //会重复发送，因此牺牲带宽printf("send:%d bytes\n", n);//24字节的KCP头部return n;} else {printf("udp_output: %d bytes send, error\n", n);return -1;}
}int init(kcpObj *send)
{	send->sockfd = socket(AF_INET,SOCK_DGRAM,0);if(send->sockfd < 0){perror("socket error！");exit(1);}bzero(&send->addr, sizeof(send->addr));//设置服务器ip、portsend->addr.sin_family=AF_INET;send->addr.sin_addr.s_addr = inet_addr((char*)send->ipstr);send->addr.sin_port = htons(send->port);printf("sockfd = %d ip = %s  port = %d\n",send->sockfd,send->ipstr,send->port);}// 特别说明，当我们使用kcp测试rtt的时候，如果发现rtt过大，很大一种可能是分片数据没有及时发送出去，需要调用ikcp_flush更快速将分片发送出去。
void delay_test2(kcpObj *send) {// 初始化 100个 delay objchar buf[UDP_RECV_BUF_SIZE];unsigned int len = sizeof(struct sockaddr_in);size_t obj_size = sizeof(t_delay_obj);t_delay_obj *objs = malloc(DELAY_TEST2_N * sizeof(t_delay_obj));int ret = 0;int recv_objs = 0;//ikcp_update包含ikcp_flush，ikcp_flush将发送队列中的数据通过下层协议UDP进行发送ikcp_update(send->pkcp,iclock());//不是调用一次两次就起作用，要loop调用for(int i = 0; i < DELAY_TEST2_N; i++) {//  isleep(1);delay_set_seqno_send_time(&objs[i], i);  ret = ikcp_send(send->pkcp, (char *) &objs[i], obj_size); if(ret < 0) {printf("send %d seqno:%u failed, ret:%d, obj_size:%ld\n", i, objs[i].seqno, ret, obj_size);return;} // ikcp_flush(send->pkcp);		// 调用flush能更快速把分片发送出去//ikcp_update包含ikcp_flush，ikcp_flush将发送队列中的数据通过下层协议UDP进行发送ikcp_update(send->pkcp,iclock());//不是调用一次两次就起作用，要loop调用int n = recvfrom(send->sockfd, buf, UDP_RECV_BUF_SIZE, MSG_DONTWAIT,(struct sockaddr *) &send->addr,&len);// printf("print recv1:%d\n", n);if(n < 0) {//检测是否有UDP数据包 // isleep(1);continue;}ret = ikcp_input(send->pkcp, buf, n);	// 从 linux api recvfrom先扔到kcp引擎if(ret < 0)//检测ikcp_input是否提取到真正的数据{//printf("ikcp_input ret = %d\n",ret);continue;			// 没有读取到数据}	ret = ikcp_recv(send->pkcp, (char *)&objs[i], obj_size);		if(ret < 0)//检测ikcp_recv提取到的数据	{printf("ikcp_recv1 ret = %d\n",ret);continue;}delay_set_recv_time(&objs[recv_objs]);recv_objs++;printf("recv1 %d seqno:%d, ret:%d\n", recv_objs, objs[i].seqno, ret);if(ret != obj_size) {printf("recv1 %d seqno:%d failed, size:%d\n", i, objs[i].seqno, ret);delay_print_rtt_time(objs, i);return;}}// 还有没有发送完毕的数据for(int i = recv_objs; i < DELAY_TEST2_N; ) {//  isleep(1);//ikcp_update包含ikcp_flush，ikcp_flush将发送队列中的数据通过下层协议UDP进行发送ikcp_update(send->pkcp,iclock());//不是调用一次两次就起作用，要loop调用//ikcp_flush(send->pkcp);		// 调用flush能更快速把分片发送出去  int n = recvfrom(send->sockfd, buf, UDP_RECV_BUF_SIZE, MSG_DONTWAIT,(struct sockaddr *) &send->addr,&len);// printf("recv2:%d\n", n);if(n < 0) {//检测是否有UDP数据包printf("recv2:%d\n", n);isleep(1);continue;}ret = ikcp_input(send->pkcp, buf, n);	if(ret < 0)//检测ikcp_input是否提取到真正的数据{printf("ikcp_input2 ret = %d\n",ret);continue;			// 没有读取到数据}	ret = ikcp_recv(send->pkcp, (char *)&objs[i], obj_size);		if(ret < 0)//检测ikcp_recv提取到的数据	{printf("ikcp_recv2 ret = %d\n",ret);continue;}printf("recv2 %d seqno:%d, ret:%d\n", recv_objs,  objs[i].seqno, ret);delay_set_recv_time(&objs[recv_objs]);recv_objs++;i++;if(ret != obj_size) {printf("recv2 %d seqno:%d failed, size:%d\n", i, objs[i].seqno, ret);delay_print_rtt_time(objs, i);return;}}ikcp_flush(send->pkcp);delay_print_rtt_time(objs, DELAY_TEST2_N);
}void loop(kcpObj *send)
{unsigned int len = sizeof(struct sockaddr_in);int n,ret;// while(1){isleep(1);delay_test2(send);}printf("loop finish\n");close(send->sockfd);}int main(int argc,char *argv[])
{//printf("this is kcpClient,请输入服务器 ip地址和端口号：\n");if(argc != 3){printf("请输入服务器ip地址和端口号\n");return -1;}printf("this is kcpClient\n");unsigned char *ipstr = (unsigned char *)argv[1];unsigned char *port  = (unsigned char *)argv[2];kcpObj send;send.ipstr = ipstr;send.port = atoi(argv[2]);init(&send);//初始化send,主要是设置与服务器通信的套接字对象bzero(send.buff,sizeof(send.buff));// 每个连接都是需要对应一个ikcpcbikcpcb *kcp = ikcp_create(0x1, (void *)&send);//创建kcp对象把send传给kcp的user变量kcp->output = udp_output;//设置kcp对象的回调函数ikcp_nodelay(kcp,0, 10, 0, 0);//(kcp1, 0, 10, 0, 0); 1, 10, 2, 1ikcp_wndsize(kcp, 128, 128);ikcp_setmtu(kcp, 1400);send.pkcp = kcp;	loop(&send);//循环处理ikcp_release(send.pkcp);printf("main finish\n");return 0;
}

5.0 QUIC衍生版本XQUIC（作学习参考）

https://www.yuque.com/docs/share/01d83f75-0fd5-4c9f-976a-0dfcf417e0cc?#
《阿里XQUIC：标准QUIC实现自研之路》
