唯一的不同在于时钟信号的控制不一样

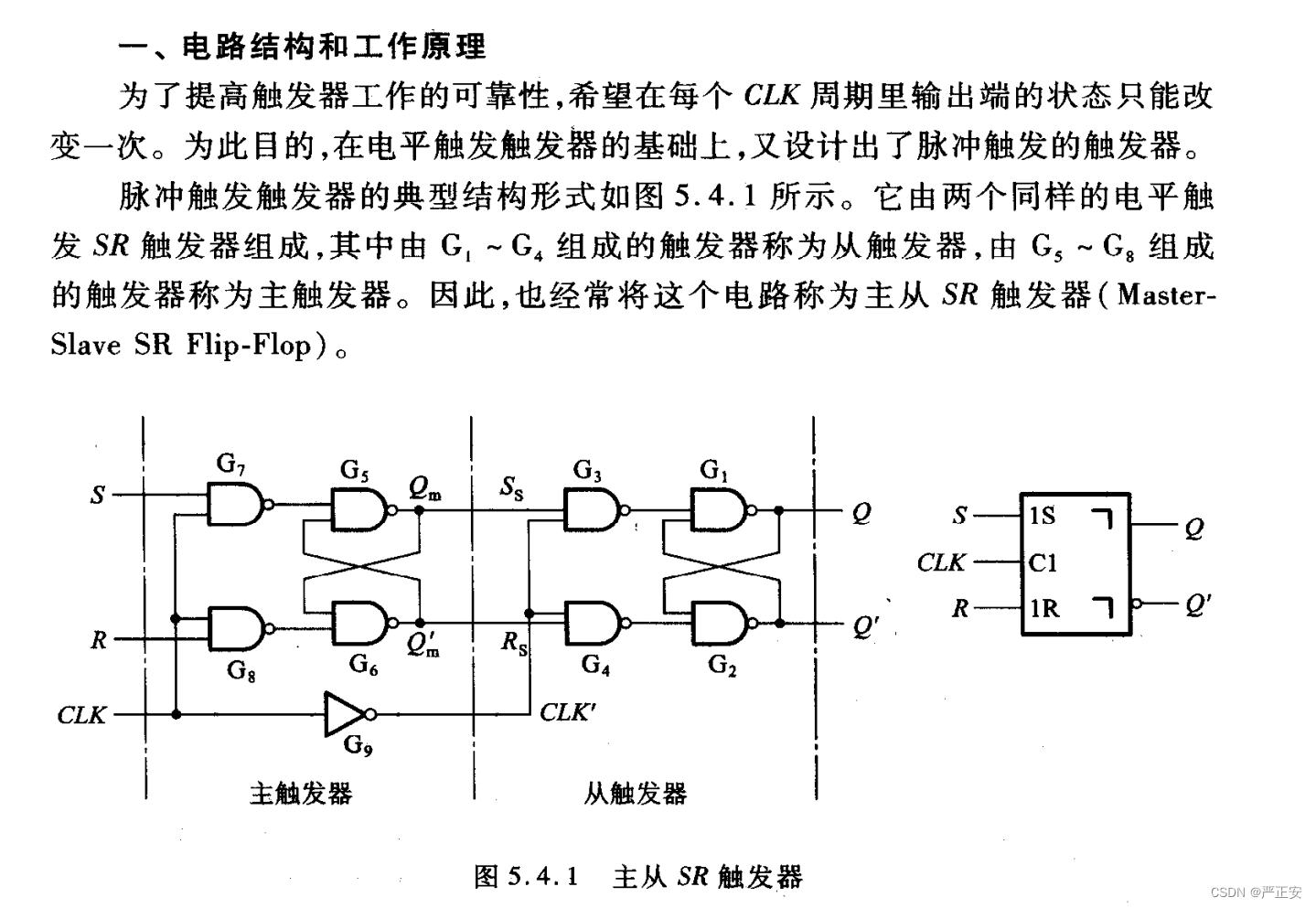

前面的叫做主触发器，后面叫做从触发器

为什么在一个时钟周期内只可能改变一次？（工作原理）

在时钟信号等于0期间，看看时钟信号的工作

CLK=1期间，主FF工作，从FF不工作，主FF形成一个同步SR触发器的功能

$Q_{m},Q_{m^{\prime}}$ 随着S,R变化，但是接下来这个变化会不会影响输出端呢？

不会影响到

当时钟信号的下降沿到了的时候，我们可以看到主触发器相当于输入，时钟信号为0，主触发器不工作，从触发器开始工作，进入工作状态，它的 $Q_{m},Q_{m^{\prime}}$ 保持不变，不会随着S,R的信号发生变化

保持不变指的是瞬间下降之前的变化保持不变，最后时刻的那个状态保持不变，前面的状态已经过去

这个时候 $Q_{m},Q_{m^{\prime}}$ 不变，那么从触发器的工作它是随着 $Q_{m},Q_{m^{\prime}}$ ，此时相当于是S,R两端，后面又是相当于根据SR锁存器的功能进行工作，这个时候，它的变化也只有一次，随下降沿的时刻进行改变

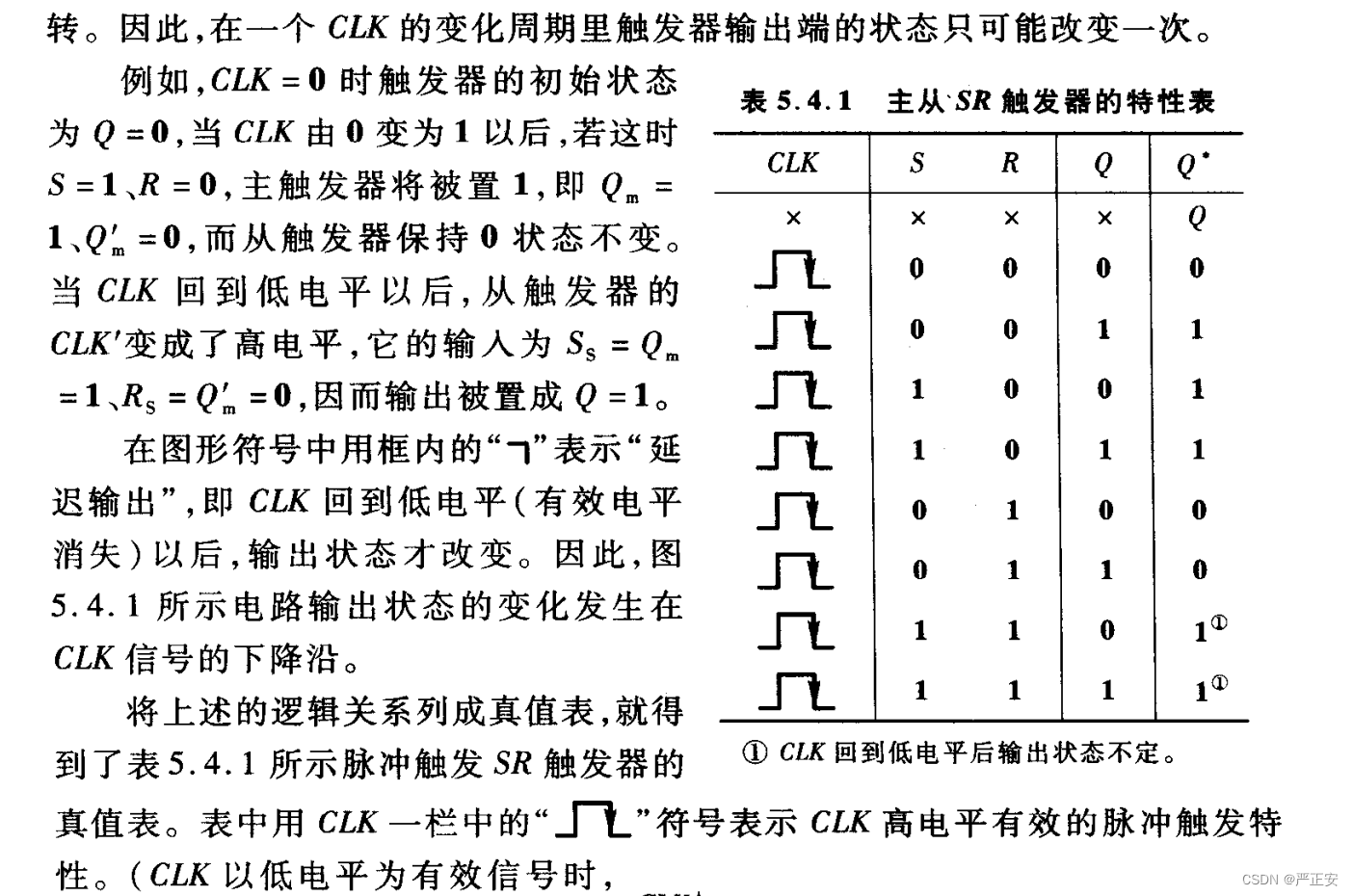

所以这样一种主从结构的触发器，在一个时钟周期里面，状态发生一次变化，发生在时钟信号下降沿的时刻

这是我们分析主从结构的触发器

D锁存器非常简单粗暴，直接不用，所以我们在考虑能不能保留原来的三种功能，只是把不定的状态给去掉

如果我们把输出永远保持在相反的输出状态，就可以解决这个问题

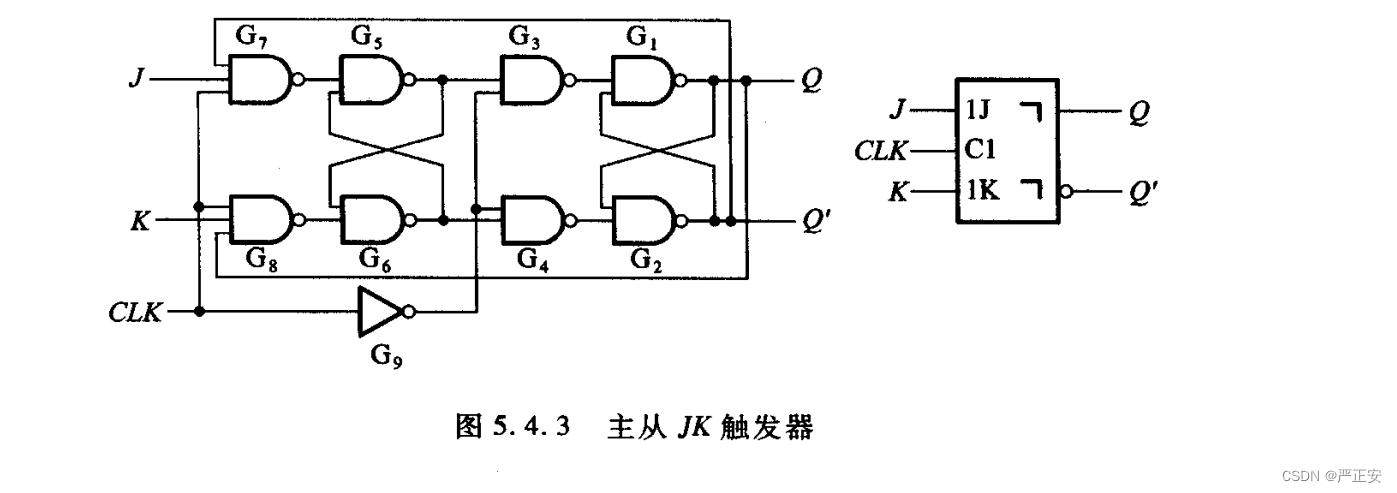

在正常的工作地下，Q和 $Q^{\prime}$ ，我们把Q的输出反馈到输入端，增加两条反馈过来的信号之后

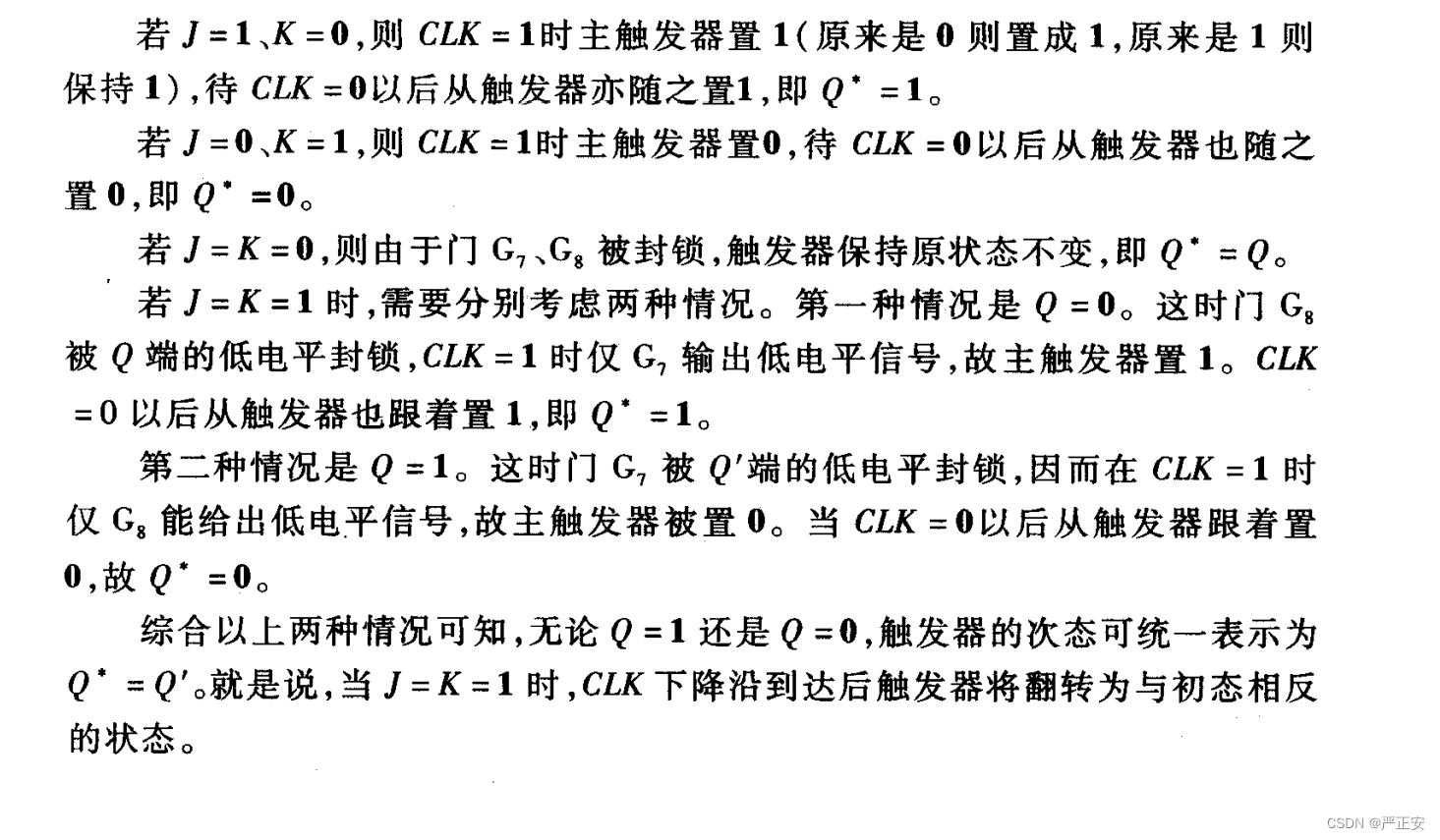

因此不会出现相同的输出，都是相反的输出，这个功能真的是非常有用

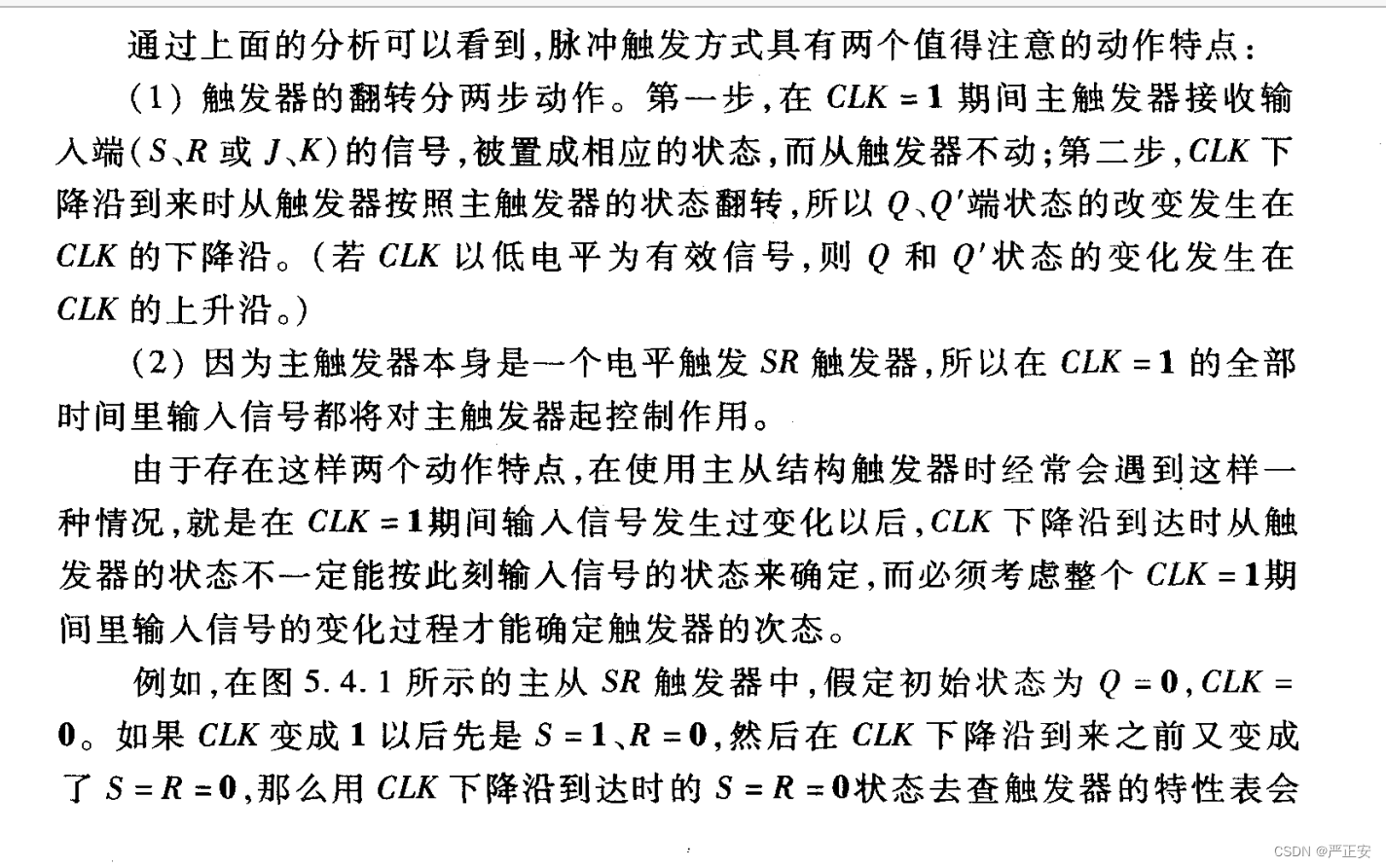

总结

输入仍然会影响Qm，所以我们就会做这样的设想，一个时钟周期里改变一次挺好的，但是在等于1期间仍然会对后面有影响

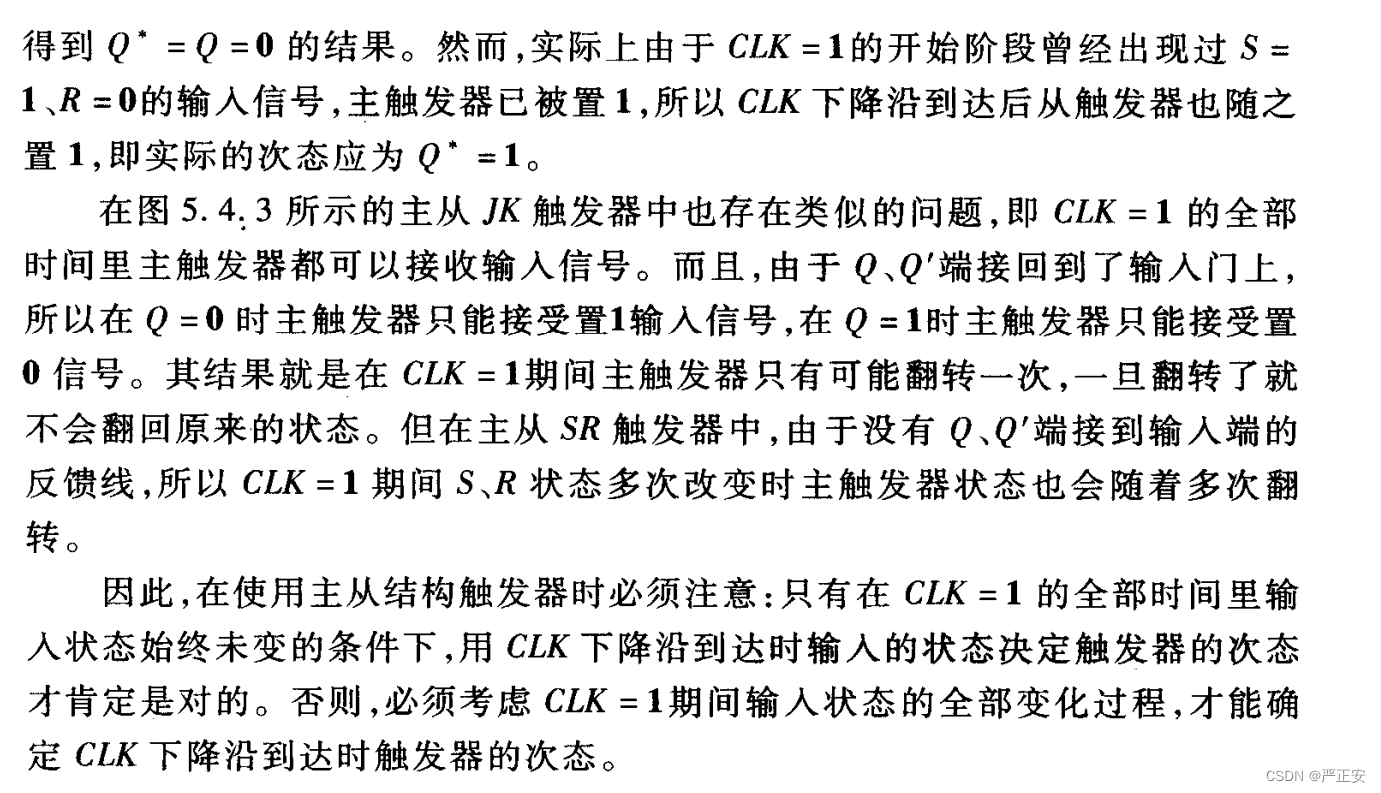

一次翻转的问题

如果是SR触发器，输入状态的每一次改变都会改变

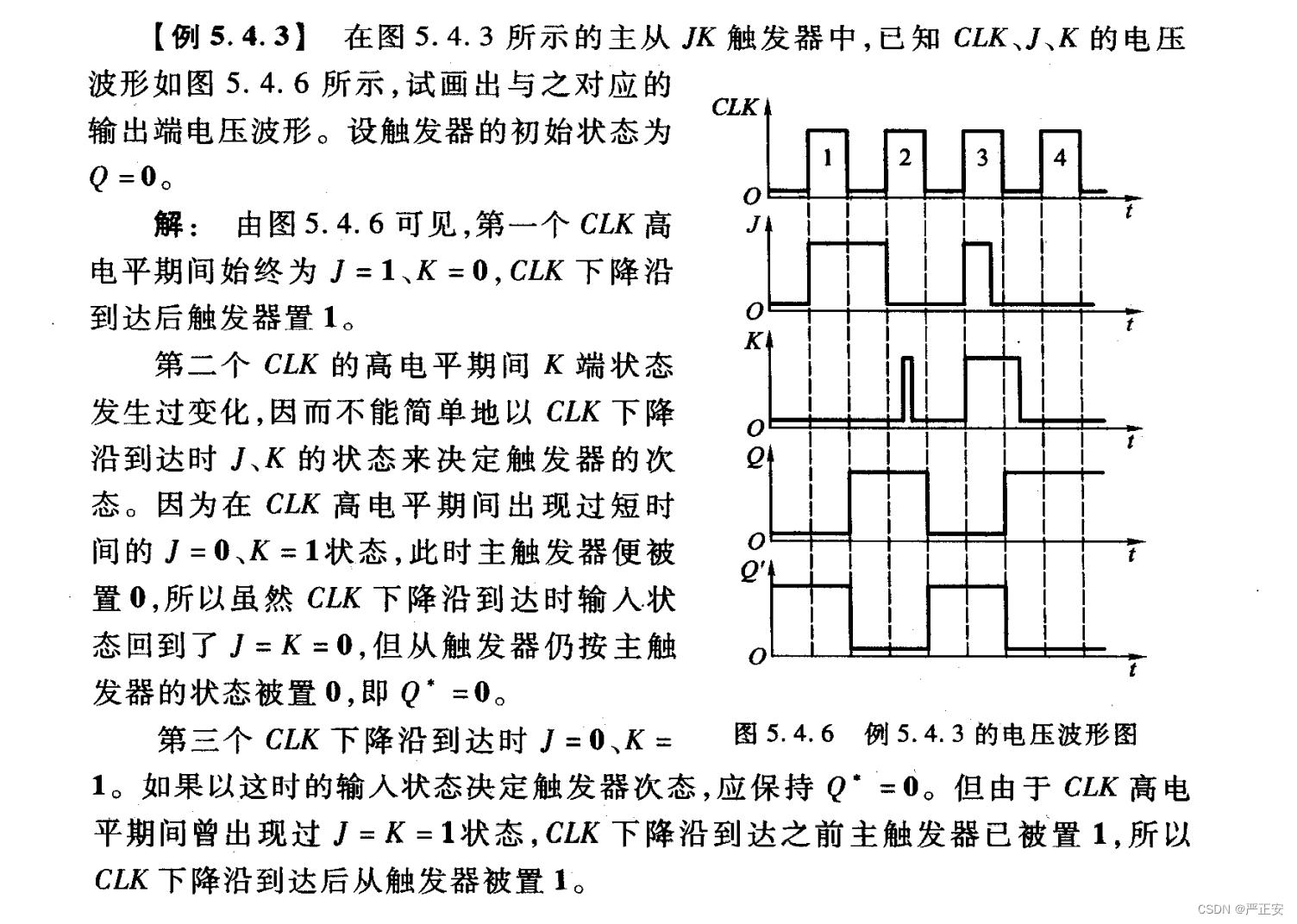

主从结构触发器，在时钟信号等于1期间只能变一次，只能发生一次变化
