8086CPU寄存器

8086：16位，4.77MHz~10MHz,16根数据线，20根地址线
AX/AL:乘除法指令中用作累加器，IO指令中用作数据寄存器，可显式或隐含调用
AH：在LAHF用作目的寄存器，隐含调用。
AL：在BCD码用做累加器，隐含调用。
BX：在存储器寻址用作地址/基址寄存器，显式调用。在XALT用作基址寄存器，隐含调用
CX：循环计数器，隐含
CL：在移位、循环移位中用作移位次数，显式
DX：在I/O指令用作地址寄存器，显式调用。在乘除法用作辅助累加器，隐含调用
BP：堆栈段基址寄存器，显式。
SP：堆栈指针，隐含
SI：字符串操作源地址寄存器，隐含。存储器寻址用作地址寄存器，显式。
DI：字符串操作目的变址寄存器，隐含。存储器寻址用作地址寄存器，显式。
CS：代码段寄存器。
SS：堆栈段
DS：数据段
ES：附加段
IP：即将执行的指令的偏移地址，不能读/显式设定
PSW：

CLI/STI：执行CLI，IF=0。执行STI，IF=1。
存储空间：按字节编址，2202^{20}220=1MB寻址空间，00000H~FFFFFH，小端存储（低位低字节，高位高字节）。段：0000H~FFFFH(64KB),每个逻辑段最大64KB。
物理地址：物理地址=段地址：偏移地址。物理地址=段地址*16+偏移地址，各段可能重叠
段：CS：IP为即将执行的指令，SS：SP为栈顶，DS：EA为数据段，ES：EA为附加段。

8086的控制与时序

引脚：MN/MX‾MN/\overline{MX}MN/MX为工作模式，接+5V为最小模式。最大模式可接8087/8089等协处理器。控制由总线控制器8288提供。接地为最大模式，不含协处理器。
RST：复位，高有效
Ready：就绪，输入，高有效。
AD15~AD0：地址/数据复用信号，地址三态输出，数据三态双向。
M/IO‾M/\overline{IO}M/IO:三态，选内存/外设。
RD‾\overline{RD}RD:三态，低有效，读
WR‾\overline{WR}WR:三态，低有效，写
ALE：输出，地址锁存允许，正脉冲下降沿锁存地址。
DT/R‾DT/\overline{R}DT/R:三态输出，=1时发送数据，=0时接收数据。
DEN‾\overline{DEN}DEN：三态低有效，表明AD15~AD0在传数据。
**BHE‾/S7\overline{BHE}/S_7BHE/S7​：三态输出，分时复用，为0时，D15D_{15}D15​~D8D_8D8​位有效
S6S5：S6=0，S5=IF
A19A_{19}A19​~A16A_{16}A16​/S6S_6S6​~S3S_3S3​:地址状态复用
S4S3S_4S_3S4​S3​：段。00ES，01SS，10CS，11DS
D15D_{15}D15​~D8D_8D8​连奇体，D7D_7D7​~D0D_0D0​连偶体。从奇地址读一个字，需要2个总线周期。

总线形成：8284时钟、3个8282地址锁存，2个8286数据收发，直接提供控制。
INTR输出高有效，IF=1时相应中断请求。
INTA‾\overline{INTA}INTA输出，中断响应
NMI输入，上升沿有效，不可屏蔽中断请求。
输出：AD15AD_{15}AD15​~AD0AD_0AD0​,A19/S6A_{19}/S_6A19​/S6​~A16/S3A_{16}/S_3A16​/S3​时，20位地址被3片8282锁存，并锁存BHE‾\overline{BHE}BHE.
8286T与DT/R‾DT/\overline{R}DT/R相连，OE‾\overline{OE}OE与DEN‾\overline{DEN}DEN相连，允许数据通过。
三种周期：时钟周期、总线周期、指令周期（多个总线）

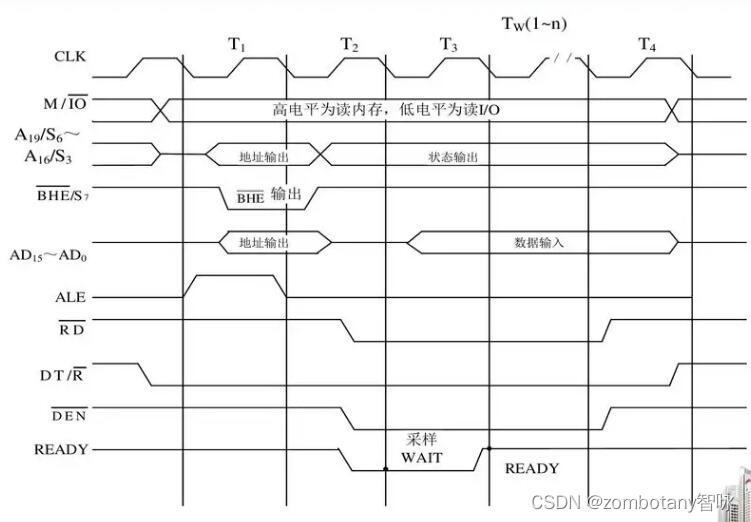

总线读周期

执行MOV AX,[BX]
T1T_1T1​:M/IO‾M/\overline{IO}M/IO变高，对内存操作。A19A_{19}A19​~A0A_0A0​地址信号，BHE‾/S7\overline{BHE}/S_7BHE/S7​变低）（数据高8位有效），ALE正脉冲，DT/R‾DT/\overline{R}DT/R变低（数据收发器接收）
T2T_2T2​:A19A_{19}A19​~A16A_{16}A16​状态信号，AD15AD_{15}AD15​~AD0AD_0AD0​高阻，RDRDRD低（读内存），DEN‾\overline{DEN}DEN低（允许收发器传送）
T3T_3T3​:AD15AD_{15}AD15​~AD0AD_0AD0​出现数据
T4T_4T4​:RD‾\overline{RD}RD高，CPU读。DEN‾\overline{DEN}DEN高，收发器与总线断开。

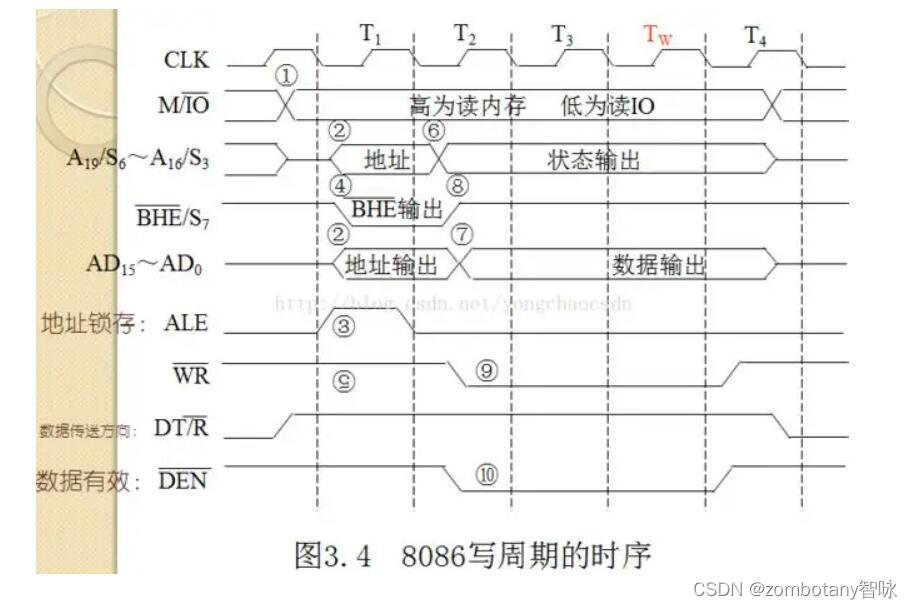

总线写周期

执行MOV[DI],BL（写8位而不是16位）
T1T_1T1​:DT/R‾DT/\overline RDT/R变高，数据收发器发，BHE‾/S7\overline{BHE}/S_7BHE/S7​高，高8位无效(与网上找的图有区别，注意具体问题具体分析）
T2T_2T2​:WR‾\overline{WR}WR低，CPU将写。AD15AD_{15}AD15​~AD8AD_8AD8​变高阻，DEN‾\overline{DEN}DEN低（T2T_2T2​已经发数据D7D_7D7​~D0D_0D0​）,读时T3T_3T3​才有数据区别。
T3T_3T3​:维持不变
等待状态TwT_wTw​:1.在T3T_3T3​前沿检测Ready是否有效。2.若Ready无效，在T3T_3T3​和T4T_4T4​之间插入TwT_wTw​,转1。3.若Ready有效，进入T4T_4T4​
T4T_4T4​:\overline{WR}高，CPU写
其余类似

模板与变量

调试流程：编辑(.asm),汇编(.obj),连接(.exe),执行。
调试debug模式下所有数据16进制。
伪指令：参数是常量、变量名，参数间用逗号分隔
模板：

.model small
.stack 100
.data
;//数据区
.code
start:mov ax,@datamov ds,ax;//逻辑代码mov ax,4c00hint 21h
end start

字符量值为ASCII码
‘0’=30H,‘A’=41H,‘Z’=5AH,‘a’=61H,‘z’=7AH
八进制后缀Q，
符号名 EQU 数值表达式在汇编前就被计算
变量：DB 字，DW 字节，DD 双字，DQ 8byte,DT 10byte
重复次数 dup (重复内容)

指令

寻址

指令格式:op dst src
立即寻址：操作数在指令中
寄存器寻址：用作dst,src,除了IP、PSW，都可以寄存器寻址。CS不能为dst
存储器寻址：dst和src不能同为存储器寻址
直接寻址：EA=8/16位位移量，例如：MOV AX,[2000H]
寄存器间接寻址：EA=BX/BP/SI/DI。例如：MOV AX,[BX]
寄存器相对寻址：EA=BX/BP/SI/DI+8/16位。例如：MOV AX,06H[SI]
基址变址寻址：EA=BX/BP+SI/DI。例如：MOV AX,[BP][SI]
相对基址变址寻址：EA=BX/BP+SI/DI+8/16位移量
使用BP时，隐含段位SS。其余隐含段为DS。允许段超越。
EA可为数值，可为变量名（符号地址）

(CS,IP)不为目的操作数。数据类型要一致。
例如，MOV [BX][SI],1错误，类型不明确。
XCHG OPR1_11​ OPR2_22​交换数值（不能同为mem，不能用seg、ip、imm）
XLAT：AL←\leftarrow←[(BX)+(AL)]
堆栈从较大地址分配使用，向上生长。
PUSH src:SP←\leftarrow←SP-2,((SP)+1,(SP))←\leftarrow←src(不能同为imm），必须16位
POP dst：dst←\leftarrow←((SP)+1,(SP)),SP←\leftarrow←SP+2,CS不能为dst
LEA reg,src,reg不为seg，src必须为mem（lea传送地址，mov传送内容）
LDS:reg←\leftarrow←src,dst←\leftarrow←src+2。src:reg,mem,imm。dst:mem,reg
pushf/popf：保存/恢复主程序flag

运算

CBW:AL→\rightarrow→AX，CBW:AX→\rightarrow→DX,AX
加减法:OP dst,src，src和dst不能同为reg/为seg
INC不影响CF。
求补：NEG opr(opr←\leftarrow← 0-opr)
乘法：无符号数为MUL src,有符号数为IMUL src,src为reg/mem。为mem时，明确类型用ptr。

MUL:{CF,OF=00高位为011否则\begin{cases}CF,OF=00&高位为0\\11&否则\end{cases}{CF,OF=0011​高位为0否则​
IMUL:{CF,OF=00高位为低一半符号扩展11否则\begin{cases}CF,OF=00&高位为低一半符号扩展\\11&否则\end{cases}{CF,OF=0011​高位为低一半符号扩展否则​
无符号除:DIV src。有符号除:IDIV src

NOT不影响flag。其余逻辑运算清零CF/OF,但SF/PF/ZF根据结果设置。

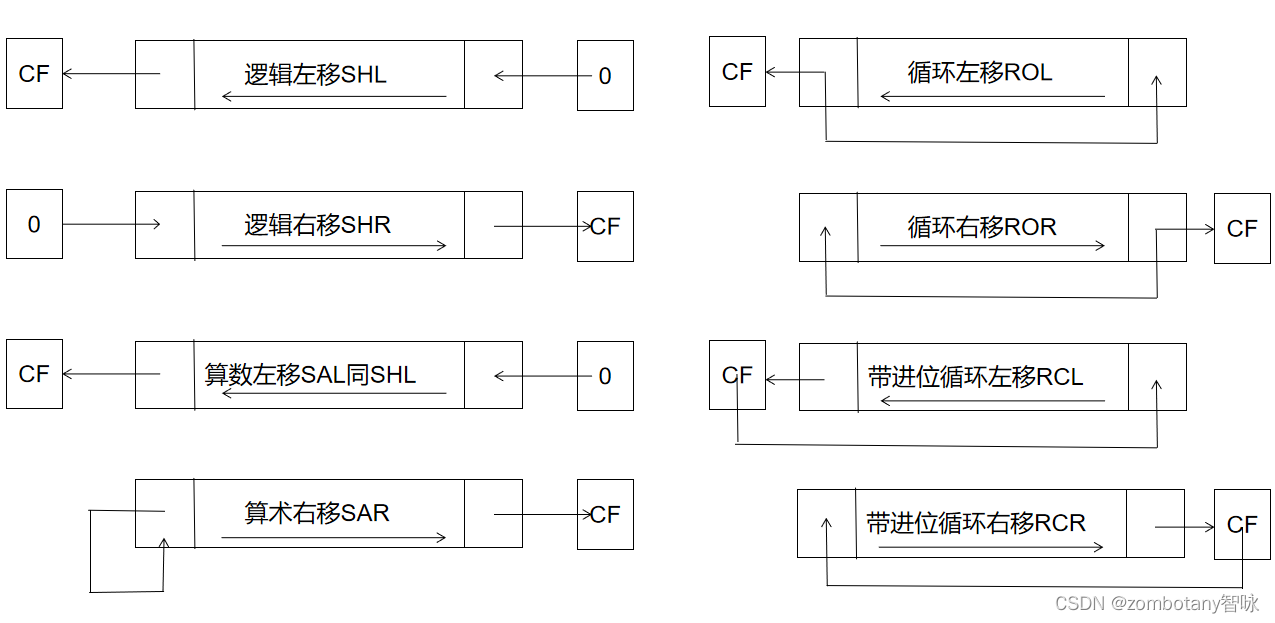

移位：OP dst,src其中src为1或CL。dst为mem且应当指明类型。左移为*2,右移为/2。带进位循环移位可实现高精度。
##

转移

转移：直接寻址（标号）、间接寻址（reg、mem）
JMP short 8位，
JMP 标号:IP←\leftarrow←IP+label相对于当前IP偏移，CS不变
JMP NEAR PTR 标号:16位范围，不包含byte/dword,为word
JMP FAR PTR 标号:IP←\leftarrow←offset next,CS←\leftarrow←seg next
无符号数:JB/JC/JNAE低于，JNB/JAE/JNC高于等于，JBE/JNA低于等于，JNBE/JA高于
有符号数:JL/JNGE小于，JNL/JGE大于等于，JLE/JNG小于等于，JNLE/JG大于
JCXZ CX=0则转移，JE相等，JNE不相等，JP PF=1则转移（1的个数为偶数）
LOOP：只短转移
LOOP opr:CX≠\ne​= 0
LOOPZ opr(ZF=1且CX≠\ne​= 0)
LOOPNZ opr(ZF=0且CX≠\ne​= 0)
LOOP相当于：

DEC CX
JNZ 标号

子程序

CALL子程序名（段内直接调用）：SP←\leftarrow←SP-2,(SS:IP)←\leftarrow←IP，IP←\leftarrow←子程序
RET：(IP)←\leftarrow←(SS:IP)，(SP)←\leftarrow←(SP)+2
RET n：(IP)←\leftarrow←(SS:IP)，(SP)←\leftarrow←SP+2+n
段间调用
call 子程序名
(SP)←\leftarrow←(SP-2)
(SS:SP)←\leftarrow←(CS)
(IP)←\leftarrow←子程序入口
(CS)←\leftarrow←子程序段
（先压段后压偏移）
段间返回
ret
(IP)←\leftarrow←(SS:SP)
(SP)←\leftarrow←(SP)+2
(CS)←\leftarrow←(SS:SP)
(SP)←\leftarrow←(SP)+2
先取偏移后取段
ret n:在csn出栈还会(SP)←\leftarrow←(SP)+n

I/O中断

物理地址=类型码*4
中断类型码/中断向量号 0~255
每个中断向量4byte，高字CS，低字IP
int:将flag入栈，清除TF、IF。CS入栈，IP入栈，最后跳转
into:检测OF。若溢出，中断类型码为4
iret:IP出栈、CS出栈，恢复flags
控制:hlt(停止) nop(空操作) wait(等到test=0)
I/O调用:参数装入指定reg，功能号装入AH
子功能装入AL，调用，返回。
int 21H：

0DH:回车（光标回到本行第一个字符）
0AH:换行
输出文字

lea bx,string
mov cx,7;7为长度
one:mov dl,cs:[bx]mov ah,2int 21Hinc bxloop one
string db "hello"
end start

输出串

lea dx,string
mov ah,9
int 21h
string db 0DH,0AH,"hello",0DH,0AH,'$'

输入5个数

mov cx,5
mov sum,0
one:mov ah,1int 21hand al,0fhadd sum,alloop one

从键盘输入至多5个数

lea dx,buffer
mov ah,0ah
int 21H
mov sum,0
mov cl,buffer+1
mov ch,0
lea bx,buffer+2
one:mov al,[bx]and al,0fhadd sum,alinc bxloop one

程序逻辑语句

双分支结构一定要跳过另一个分支体。
大小写字母ASCII码差值20H，仅D5D_5D5​位不同。
用地址表实现多分支转移。数据段:addtbl dw f1,f2,f3程序段:jmp addtbl[bx]
循环:
do-while型初始化、工作、修改、控制。
while型循环:初始化、控制、跳出、工作、修改、跳回控制。

无符号字数组以-1为结束，求平均值

lea bx,array
one:cmp word ptr[bx],-1je done;//数组结束add ax,[bx]adc dx,0;保留进位inc cx;//数组元素个数add bx,2jmp one
done:jcxz nulldiv cxmov avg,axjmp exit
null:mov avg,-1

用N2=1+3+...+(2N−1)N^2=1+3+...+(2N-1)N2=1+3+...+(2N−1)求平方根

square proc nearpush cxpush bxmov bx,ax;要求的数mov al,0mov cx,1
next:sub bx,cxjb doneinc aladd cx,2jmp next
done:pop bxpop cxret
square endp

可以自带数据区，在ret后、endp前，用cs段超越
表达式计算:
Z=100(X/Y+W)+RZ=100(X/Y+W)+RZ=100(X/Y+W)+R

mov ax,x
cwd
idiv y
add ax,w
mov bx,100
imul bx
mov cx,ax
mov bx,dx
mov ax,r
cwd
add ax,cx
adc dx,bx
mov z,ax
mov z+2,dx

中断服务程序示例

point dw 0
temp db 500 dup(?)
intproc proc farpush dspush axstimov ax,seg tempmov ds,axmov bx,pointin al,60Hmov temp[bx],alint pontclimov al,20Hout 20H,alpop axpop dsiret
intproc endp
