四旋翼无人机学习第13节--Padstack Editor的简单使用
创始人
2024-03-17 05:26:31
0

文章目录

  • 0 前言
  • 1 绘制MP2120 QFN10封装焊盘(初步学习)
    • 1.1 数据手册确定焊盘种类
    • 1.2 软件设置焊盘1
    • 1.3 软件设置焊盘2
  • 2 绘制DM9000A LQFP48L封装焊盘(初步学习)
    • 2.1 数据手册确定焊盘种类
    • 2.2 软件设置焊盘
  • 3 绘制STC89C51 PDIP-40封装通孔焊盘(初步学习)
    • 3.1 数据手册确定焊盘种类
    • 3.2 绘制通孔焊盘

0 前言

在这里插入图片描述
Padstack Editor软件主要是用来设计封装的,下面我们就通过几个例子来学习如何绘制封装哈。

注意下面绘制的芯片主要用于初步学习,在四轴其实是用不到的哦。

1 绘制MP2120 QFN10封装焊盘(初步学习)

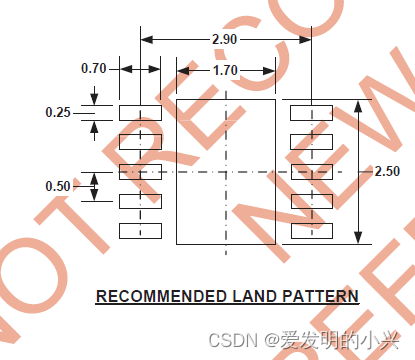

1.1 数据手册确定焊盘种类

从图中可以看出,共需要绘制两种pad。
第一种是0.70mm x 0.25mm
第二种是1.70mm x 2.50mm
在这里插入图片描述

1.2 软件设置焊盘1

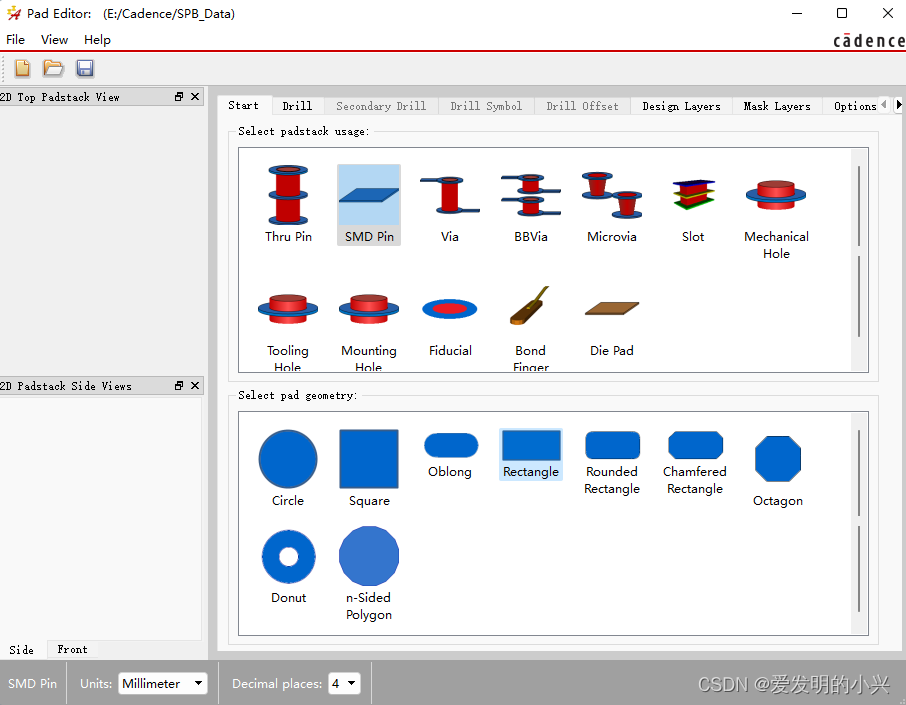

1、首先需要设置焊盘的外型,并且单位选择millimeter。
在这里插入图片描述

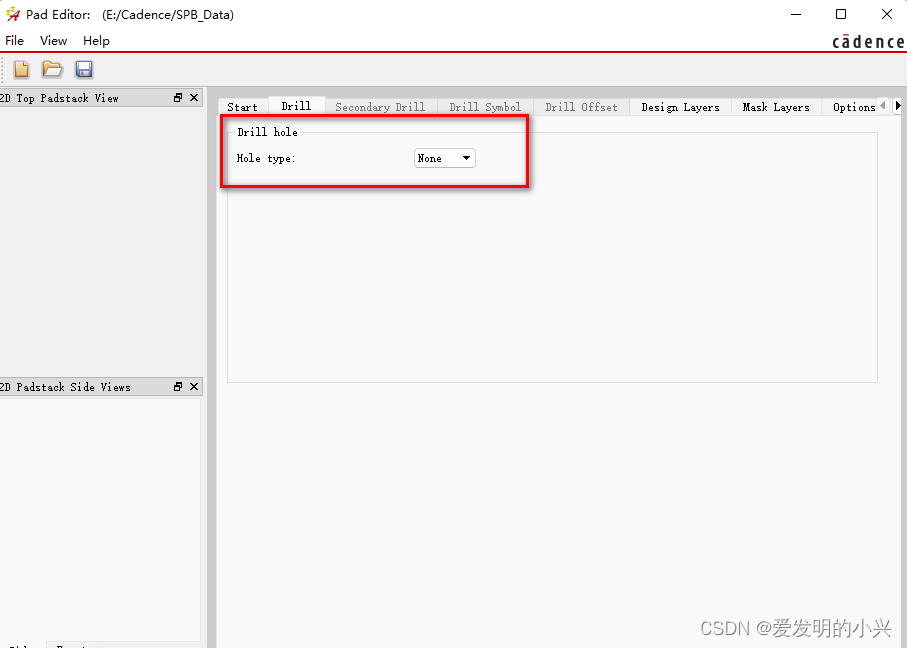

2、不需要设置孔的种类。
在这里插入图片描述

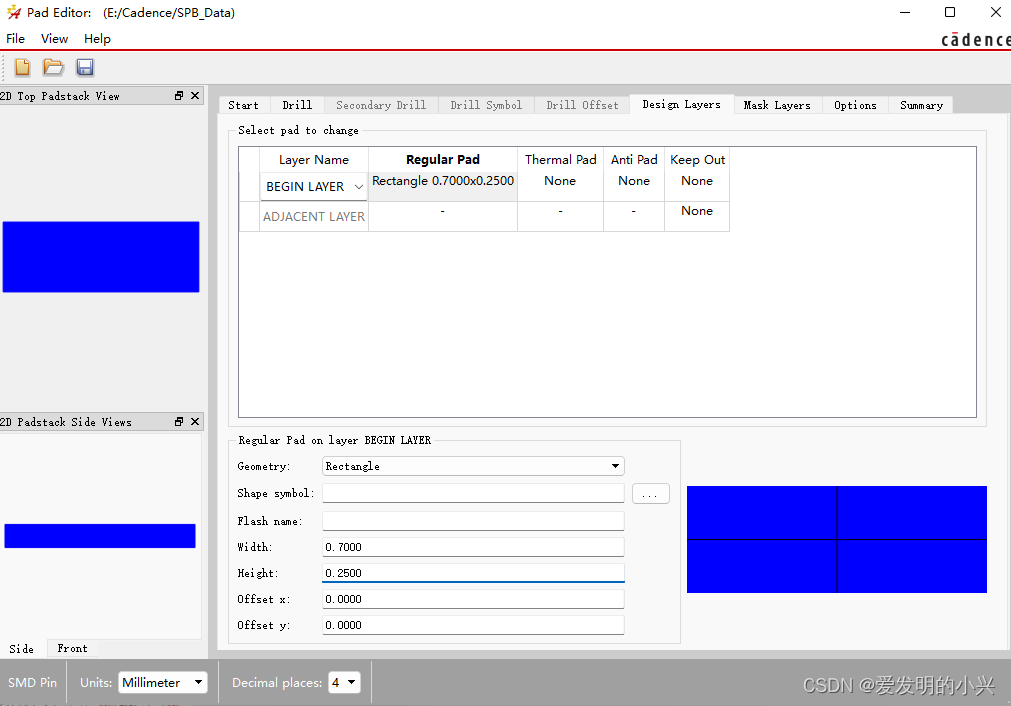

3、设置begin layer层的regular pad宽为0.7mm,高为0.25mm。
在这里插入图片描述

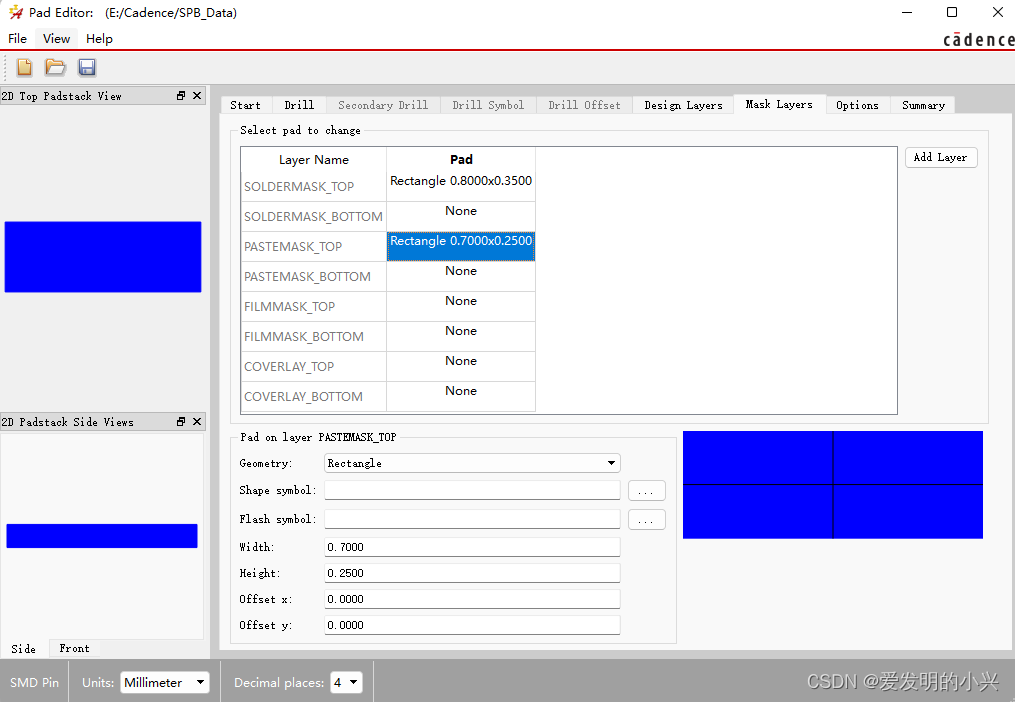

4、设置pastemask_top layer层的pad宽为0.7mm,高为0.25mm。
设置soldermask_top layer层的pad宽为0.8mm,高为0.35mm。(多增加0.1mm)
在这里插入图片描述

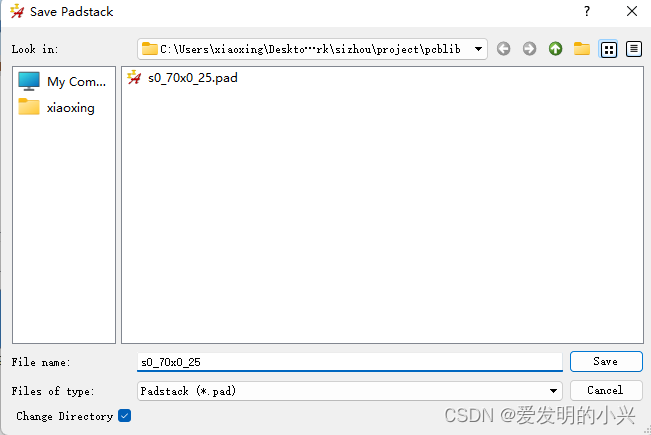

5、保存文件名为s0_70x0_25。
在这里插入图片描述

1.3 软件设置焊盘2

前两步与上面相同。

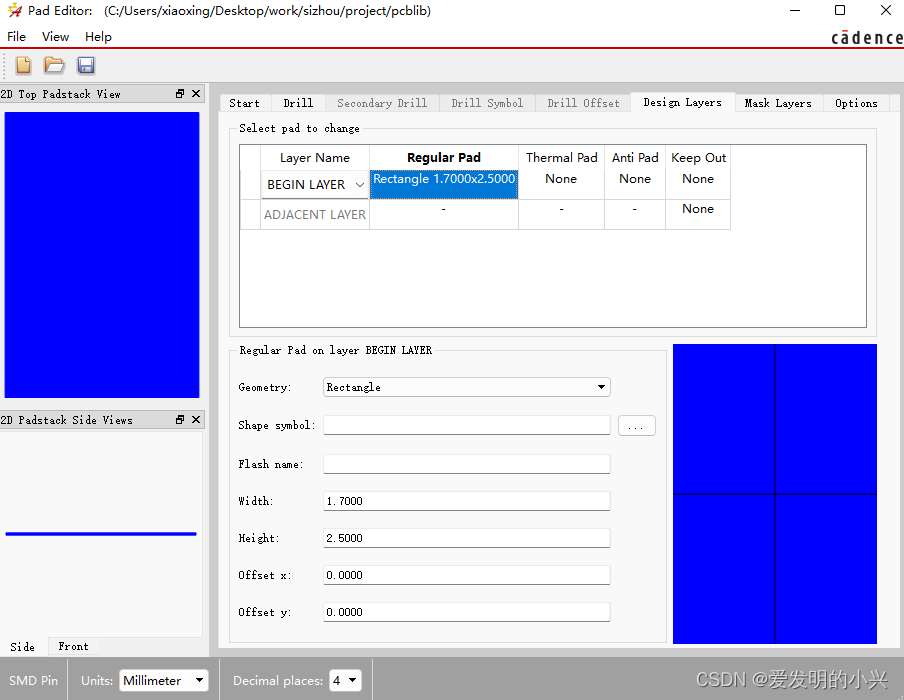

1、设置begin layer层的regular pad宽为1.7mm,高为2.5mm。
在这里插入图片描述

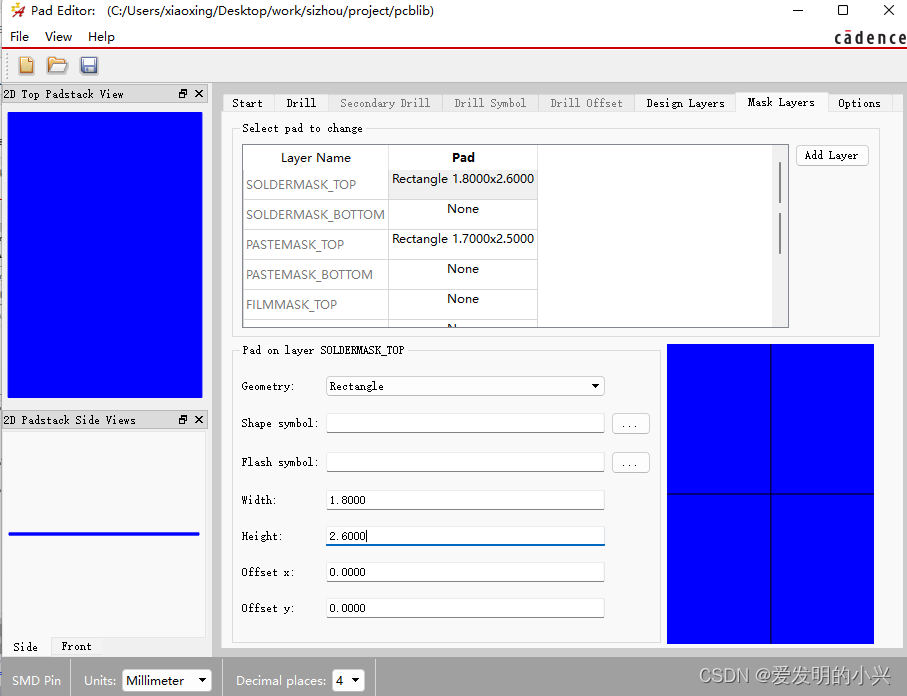

2、设置pastemask_top layer层的pad宽为1.7mm,高为2.5mm。
设置soldermask_top layer层的pad宽为1.8mm,高为2.6mm。(多增加0.1mm)
在这里插入图片描述

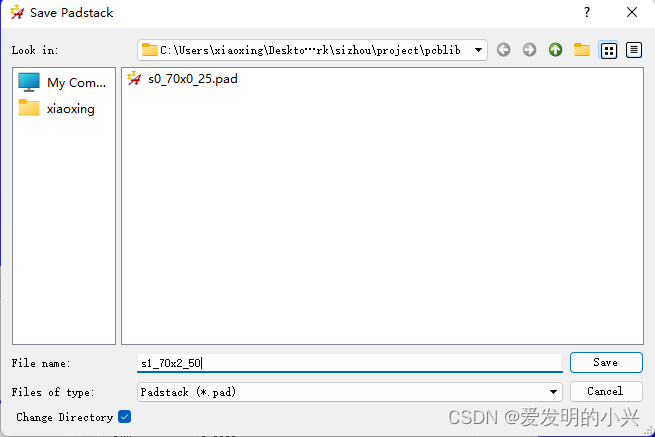

3、保存文件名为s1_70x2_50。
在这里插入图片描述

2 绘制DM9000A LQFP48L封装焊盘(初步学习)

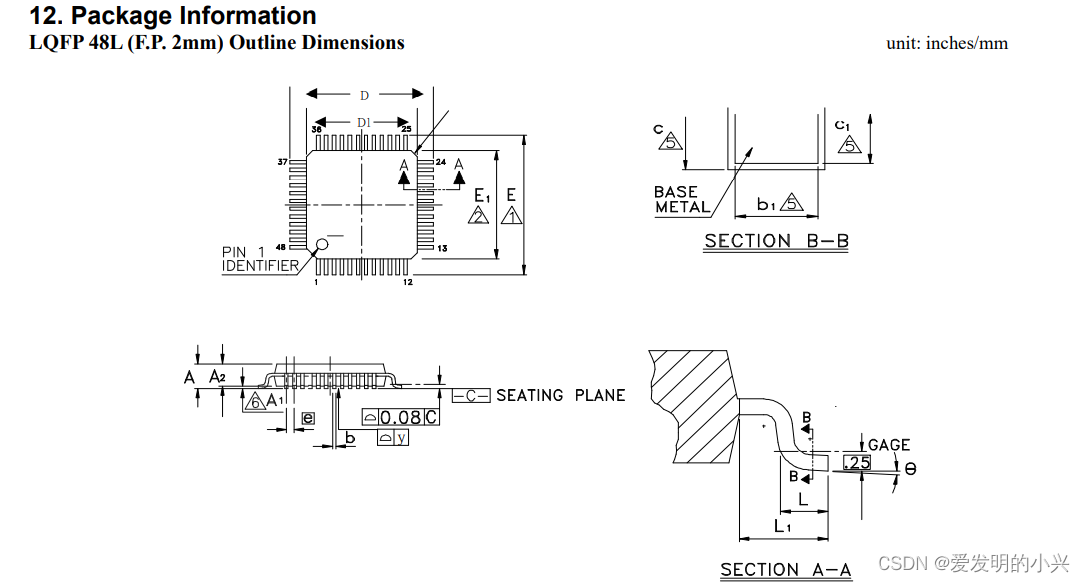

2.1 数据手册确定焊盘种类

从图中可以看出,共需要绘制一种pad,焊盘的尺寸为是1.00mm x 0.27mm。

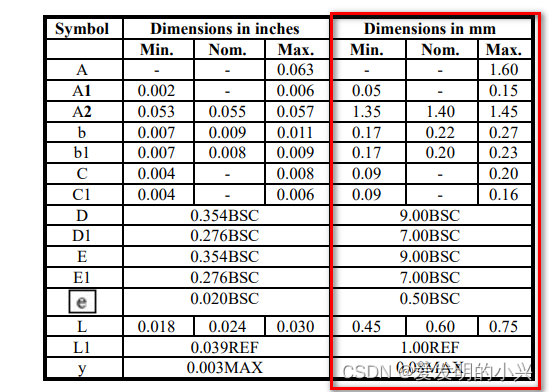

从下图看出b(最大值为0.27mm)代表焊盘的高度。
从下图看出L(最大值为0.75mm)代表焊盘的高度,可以稍微做大一些,1.00mm。
在这里插入图片描述
在这里插入图片描述

2.2 软件设置焊盘

前两步与上面相同。

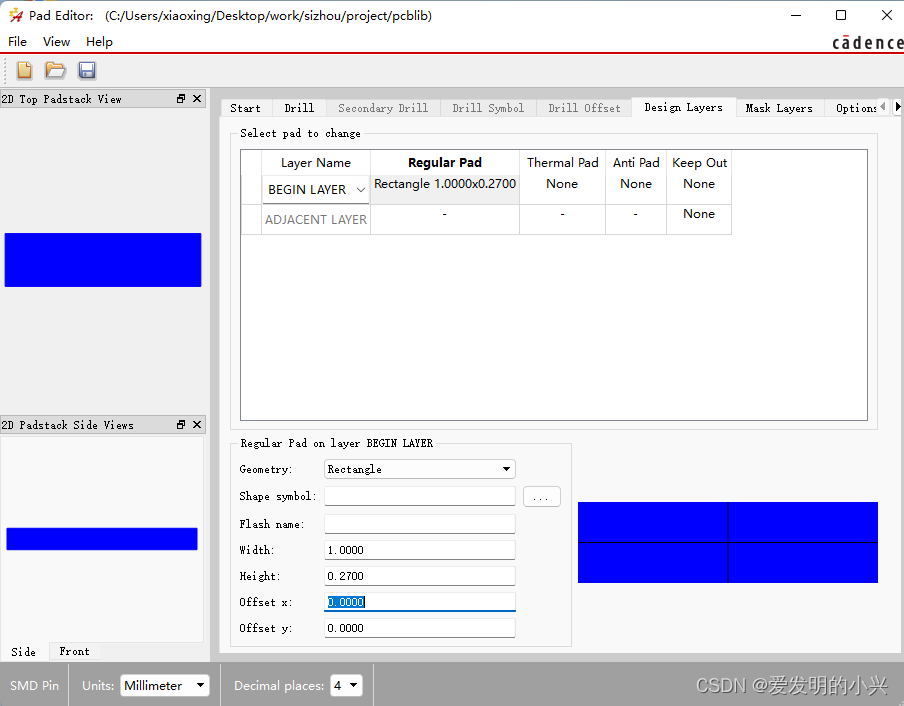

1、设置begin layer层的regular pad宽为1mm,高为0.27mm。
在这里插入图片描述

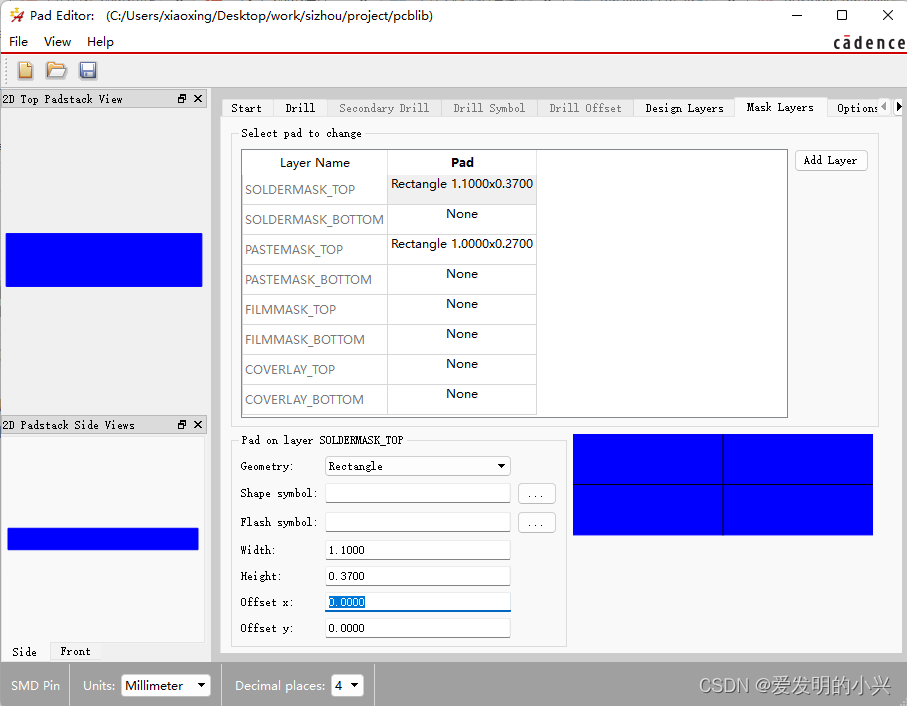

2、设置pastemask_top layer层的pad宽为1mm,高为0.27mm。
设置soldermask_top layer层的pad宽为1.1mm,高为0.37mm。(多增加0.1mm)
在这里插入图片描述

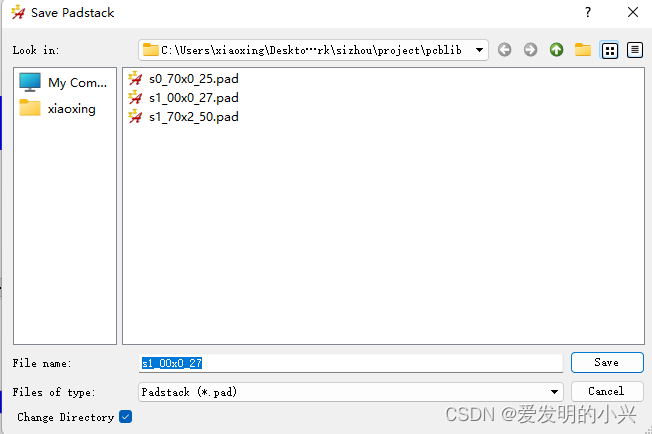

3、保存文件名为s1_00x0_27。
在这里插入图片描述

3 绘制STC89C51 PDIP-40封装通孔焊盘(初步学习)

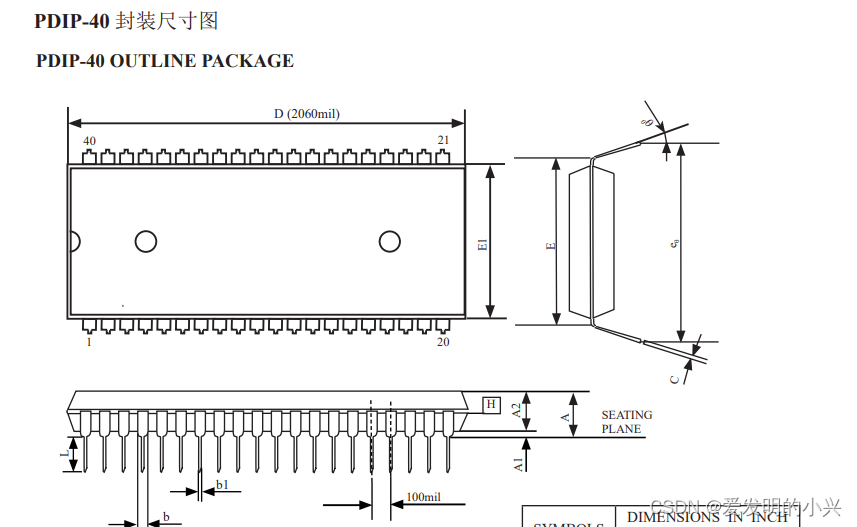

3.1 数据手册确定焊盘种类

前提:1英寸=1000mil、1mil=0.0254mm
从图中可以看出,共需要绘制一种通孔焊盘,孔的尺寸可以设定为0.63mm。焊盘的尺寸为1.03mm。

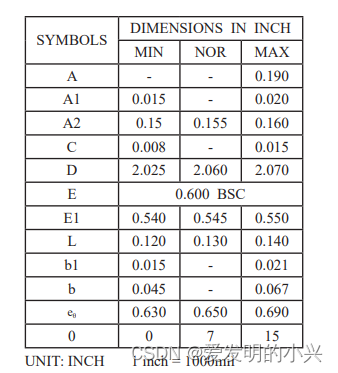

从下图看出b1(最大值为0.021英寸即为21mil即0.5334mm)。
在这里插入图片描述
在这里插入图片描述

3.2 绘制通孔焊盘

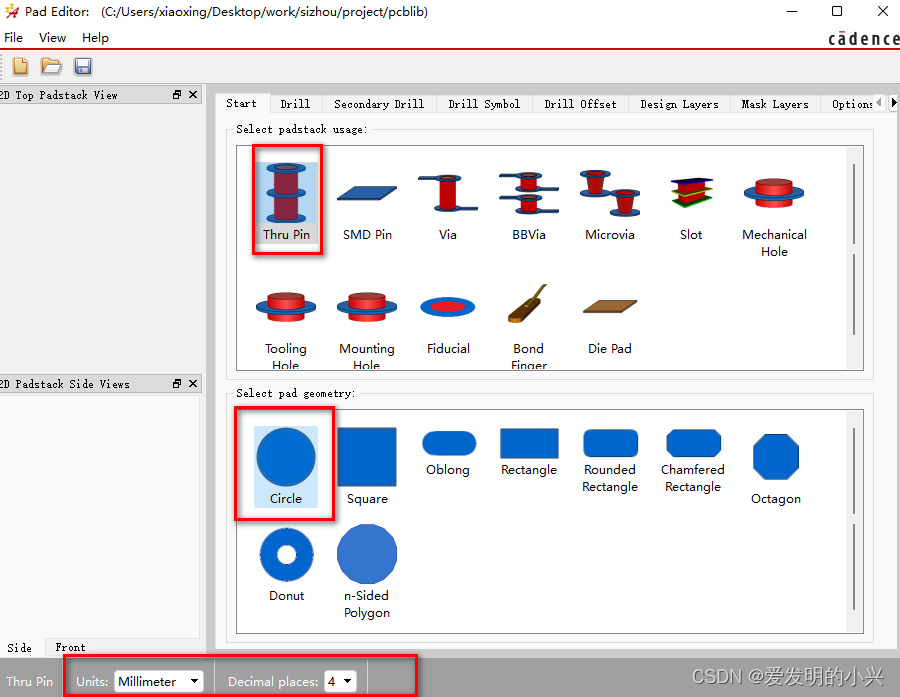

1、单位选择mm,并且按照下图进行选择。
在这里插入图片描述

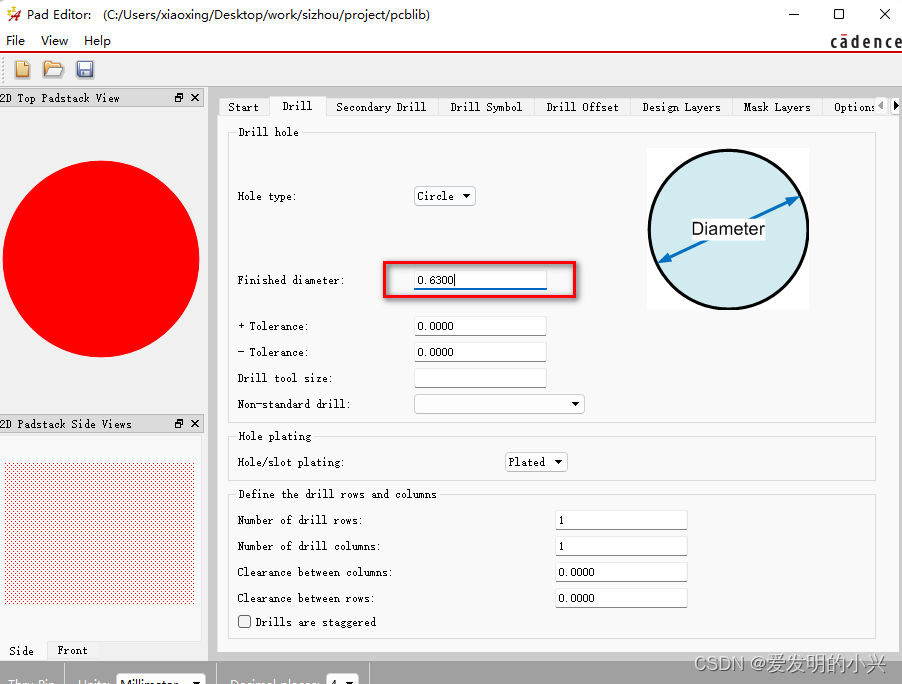

2、设置孔的大小,本次为0.63mm。

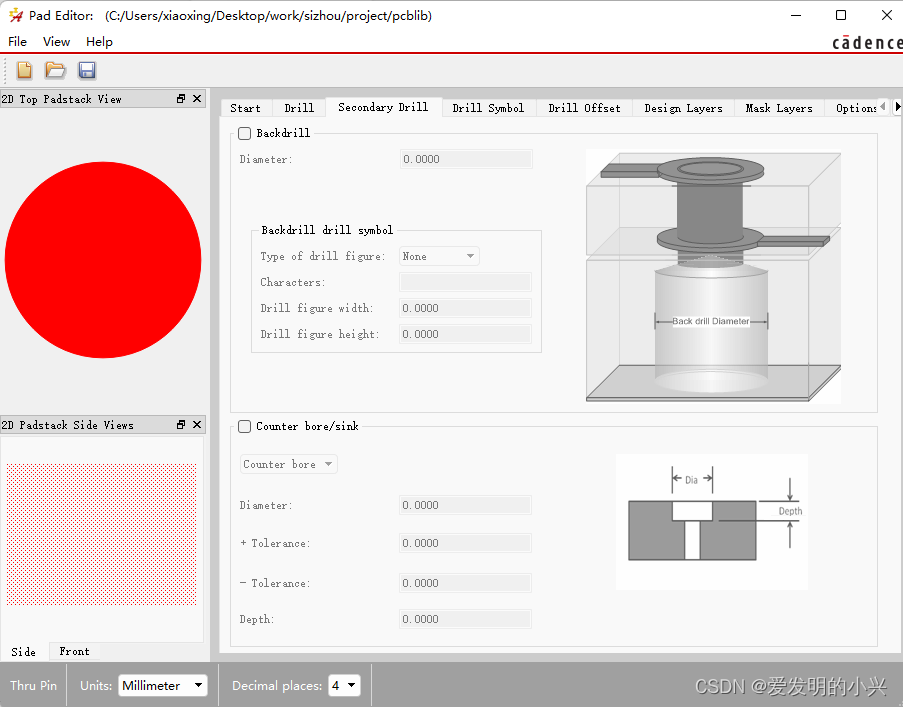

在这里插入图片描述3、这一栏不做选择。
在这里插入图片描述

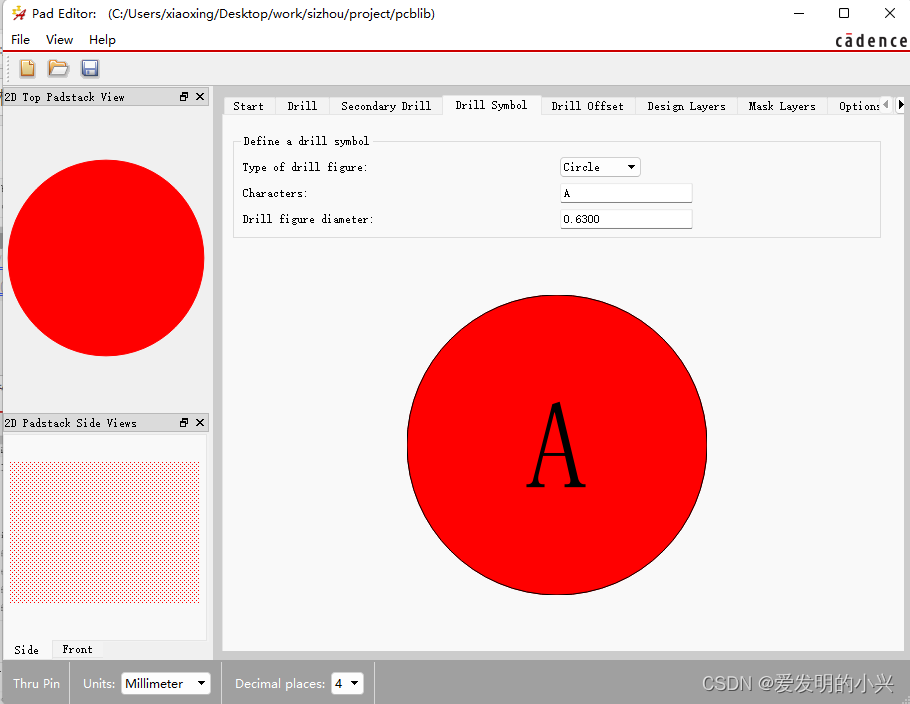

4、设置转孔的字符。
在这里插入图片描述

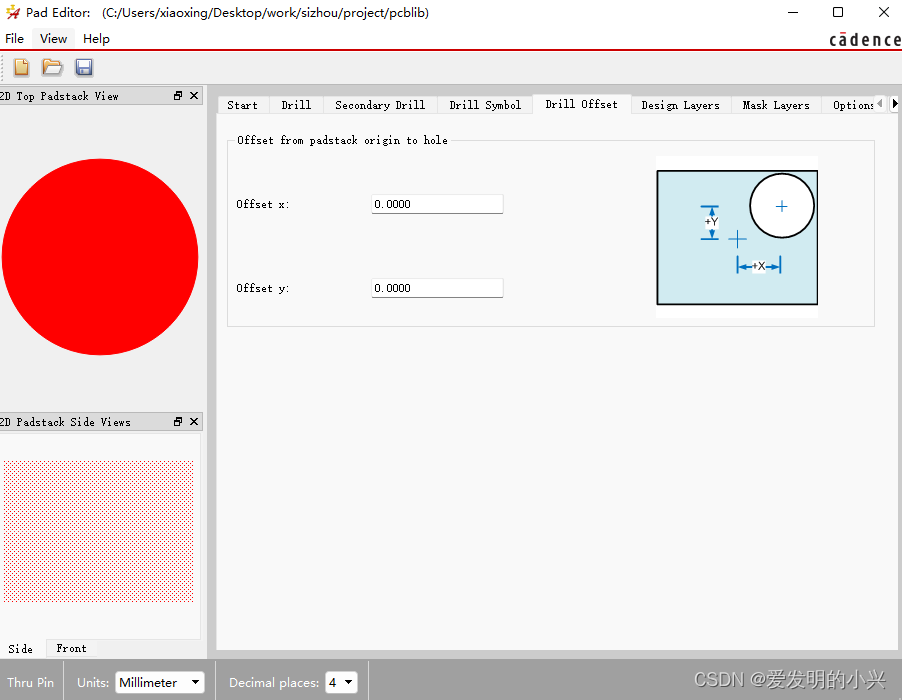

5、不做选择即可。
在这里插入图片描述

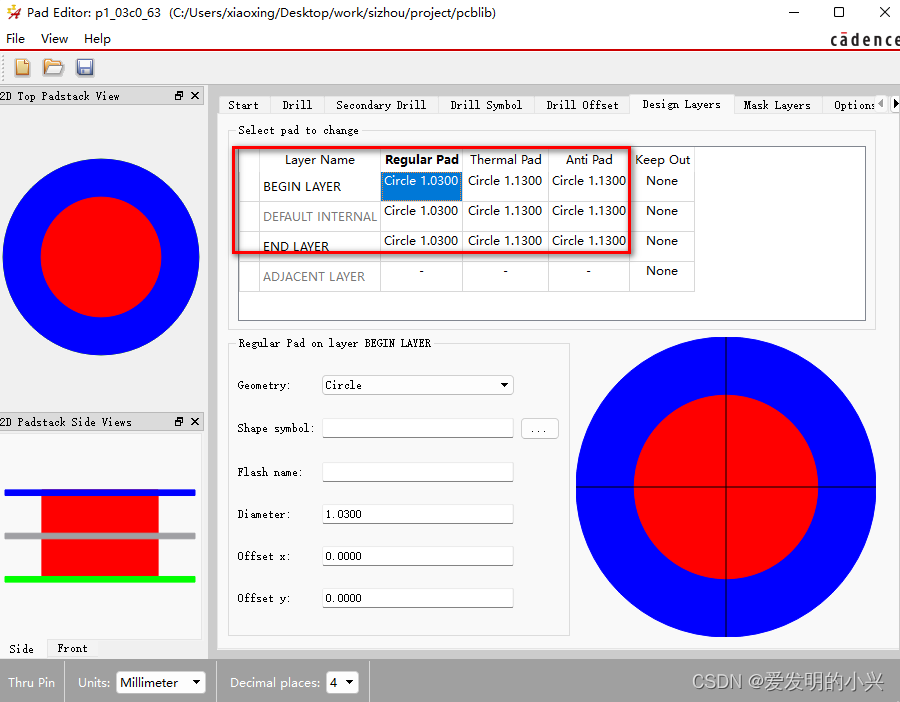

6、设置焊盘的尺寸为孔的尺寸(0.63mm)+0.4mm为1.03mm。begin layer、end layer、default layer均需要设置。
在这里插入图片描述

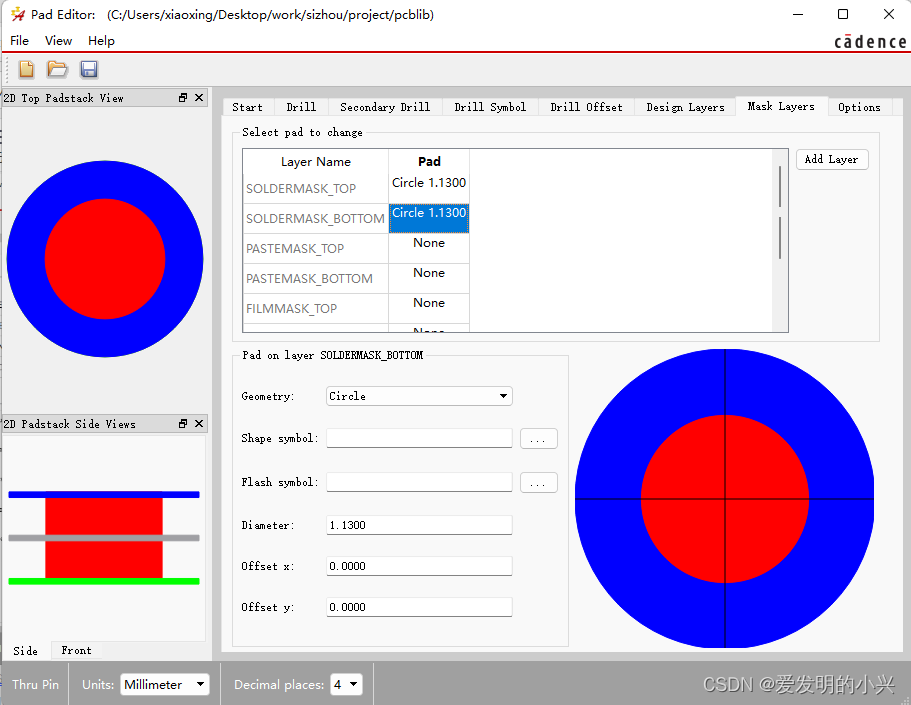

7、设置soldermask_top layer层的焊盘尺寸为1.13mm,设置soldermask_bottom layer层的焊盘尺寸为1.13mm。
在这里插入图片描述

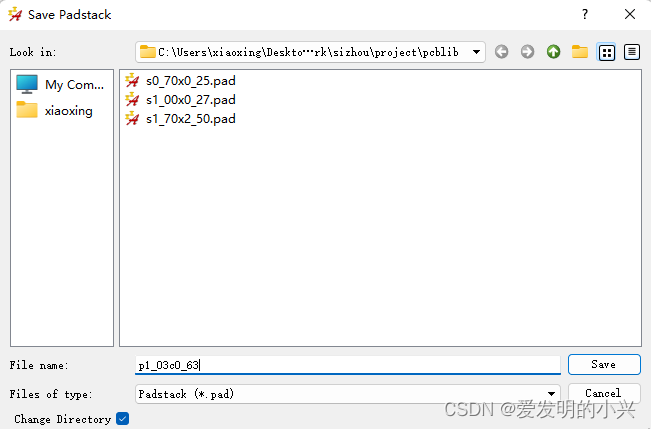

7、保存文件名为p1_03c0_63即可。
在这里插入图片描述
