• 实验目的：

掌握ACL实现包过滤防火墙的功能。

理解和掌握防火墙的包过滤功能。

掌握包过滤功能在网络安全方面的作用。

理解防火墙在网络安全中的重要性。

• 实验所需软硬件

思科模拟器

• 实验步骤：

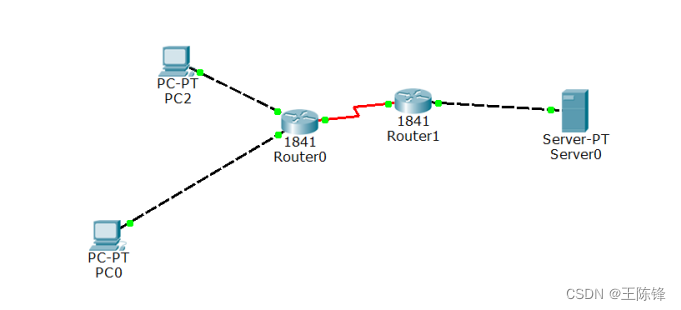

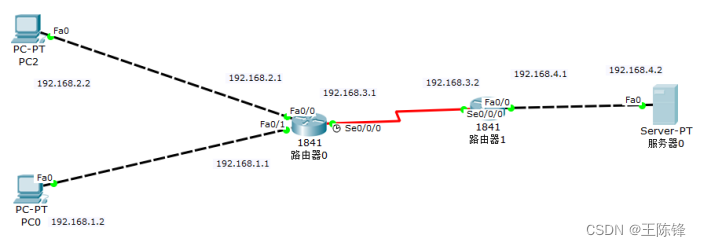

1、按以下拓扑接好线路。

设置IP地址

PC0 的IP地址/掩码:     192.168.2.2 255.255.255.0

PC2 的IP地址/掩码:       192.168.1.2 255.255.255.0

Server0 的IP地址/掩码:       192.168.4.2 255.255.255.0

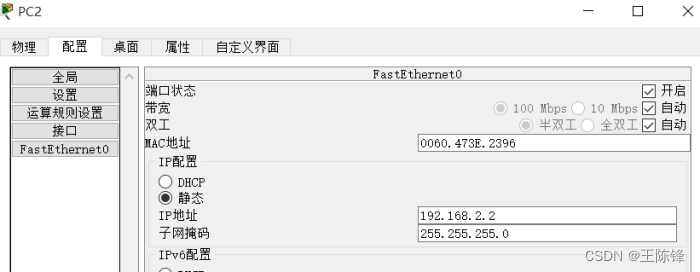

2、配置好设备的IP地址和静态路由，使得所有设备可以互通。（配置截图）

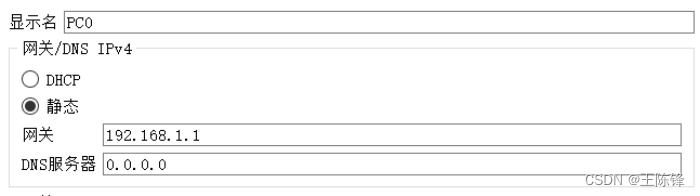

PC2

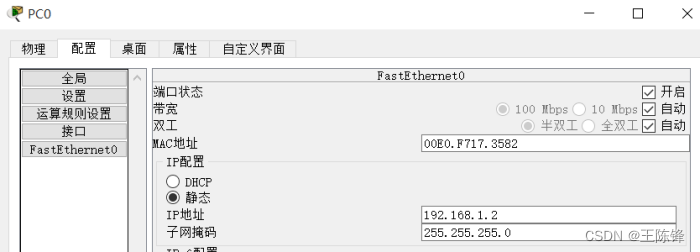

PC0

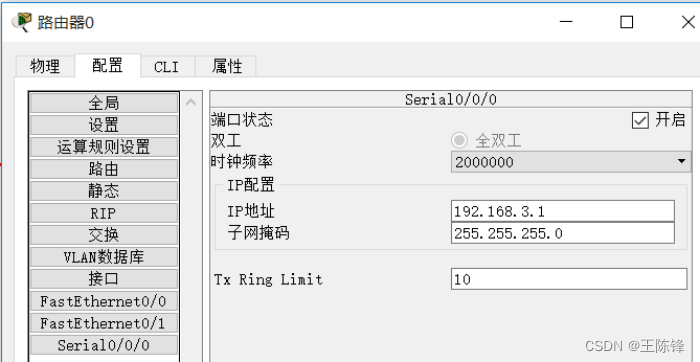

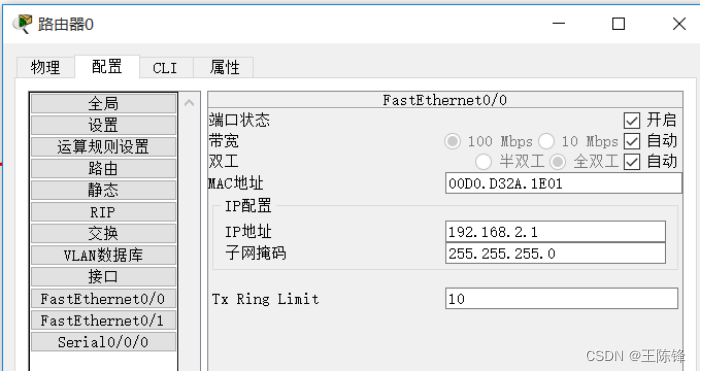

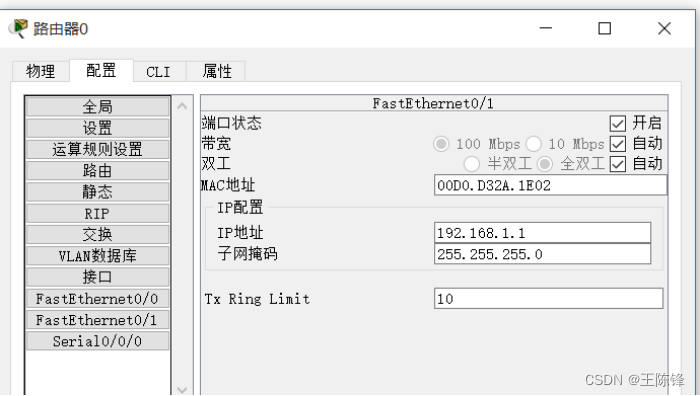

Router0

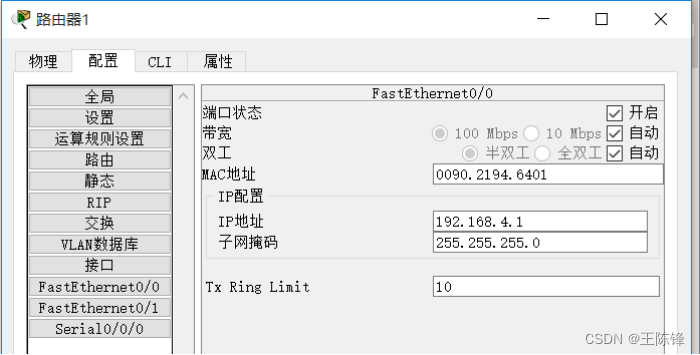

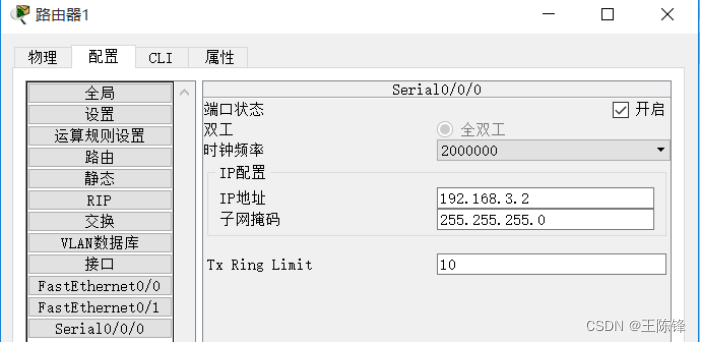

Router1

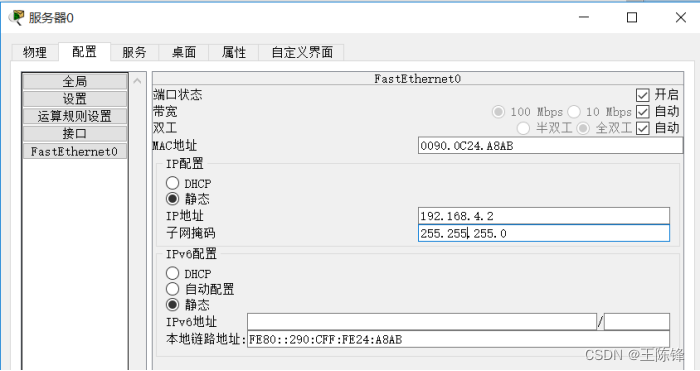

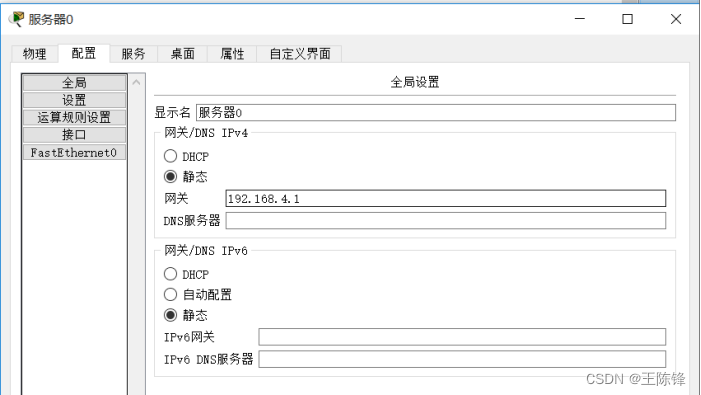

Server

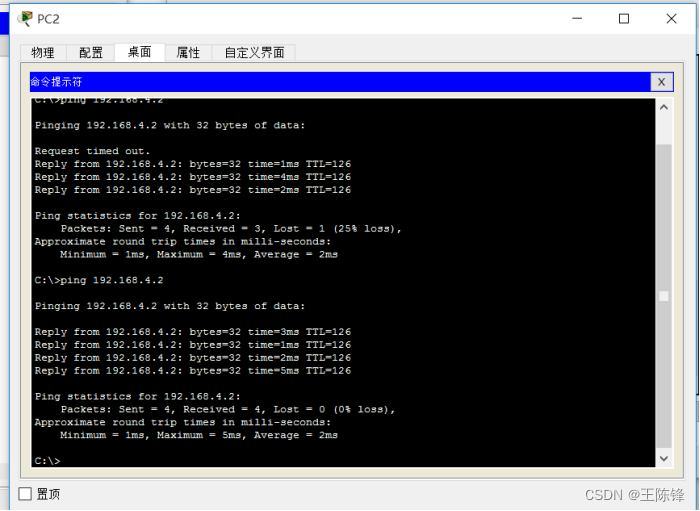

3、测试各PC/服务器互联状态（截图验证）

PC0 ping服务器是否连通？    可以      是否可以访问WEB    可以

PC2 ping服务器是否连通？    可以       是否可以访问WEB    可以

PC0

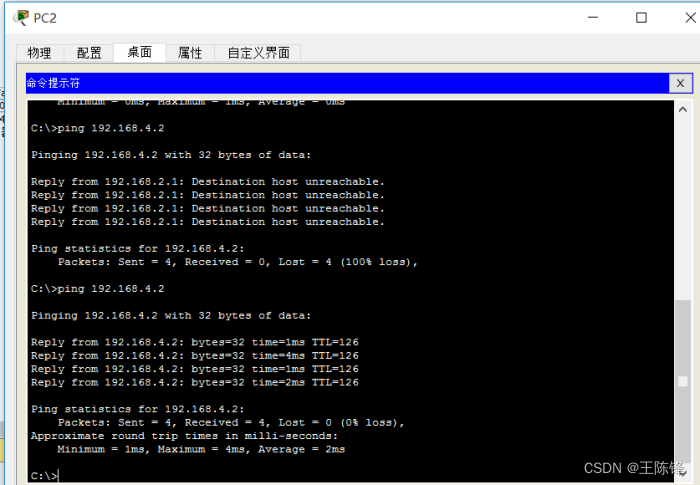

PC2

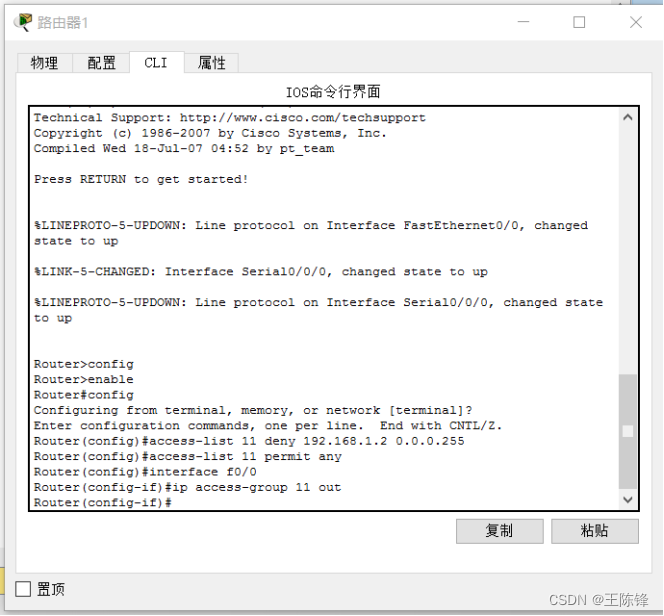

4、设置标准ACL，使得PC2可以ping通，而PC0无法ping通服务器server0，配置截图如下：

Router1

注：常用命令范例如下

标准ACL格式:

access-list access-list-number [permit | deny ] [sourceaddress][wildcard-mask]

access-list-number是acl编号为1-99 或者 1300-1999之间的数字。

sourceaddress是源地址，wildcard-mask是源地址子网掩码反码。

标准ACL举例：

R1（config）#access-list 10 deny 192.168.1.0 0.0.0.255

R1（config）#access-list 10 permit any

把配置好的ACL应用到端口，in是流入路由器，out是流出路由器。

R1（config）#int fa0/1

R1（config-subif）#ip access-group 10 out

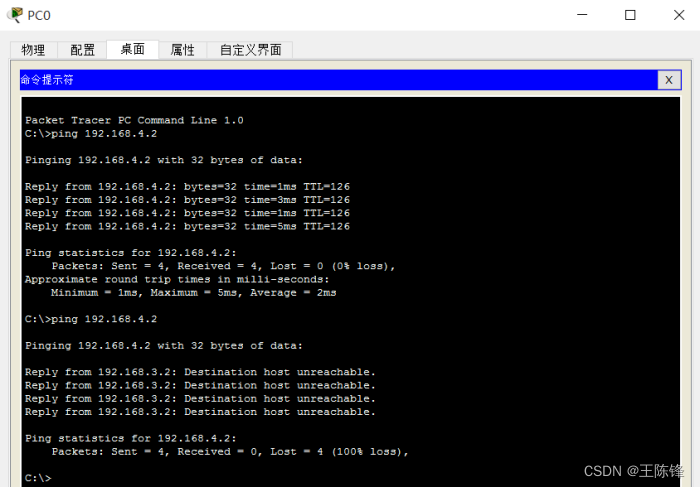

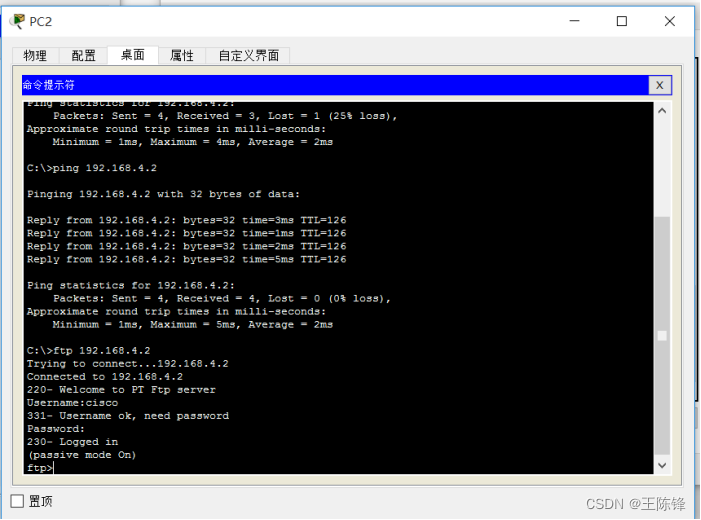

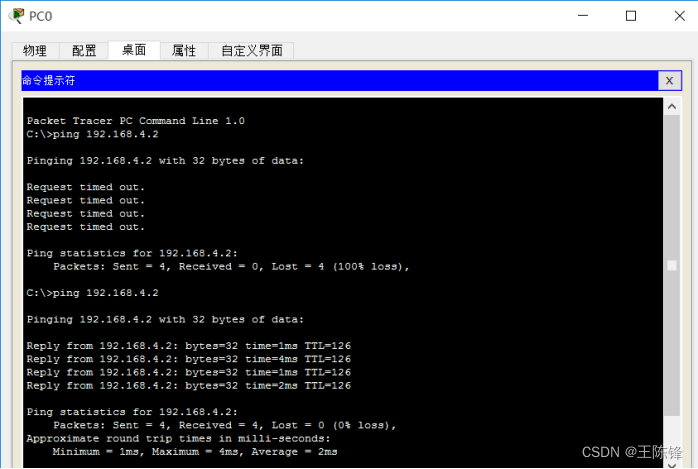

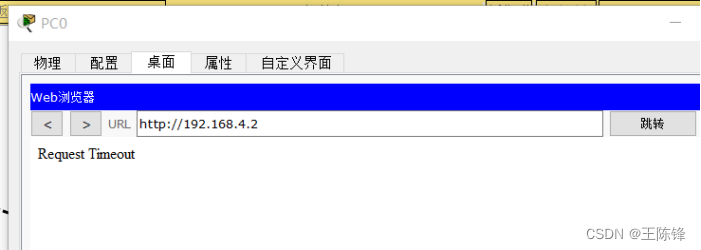

5、使用ping命令进行验证，截图如下：

PC0 ping服务器是否连通？   否   是否可以使用FTP    否    是否可以访问WEB    否    PC2 ping服务器是否连通？   可以     是否可以使用FTP  可以      是否可以访问WEB   可以

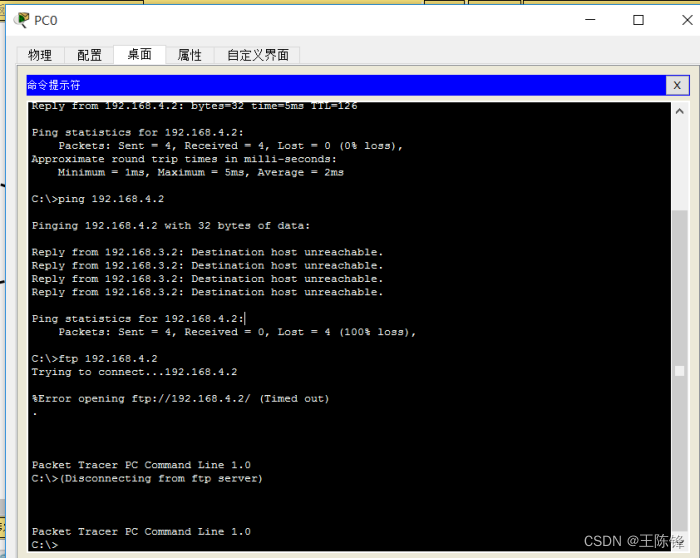

PC0

PC2

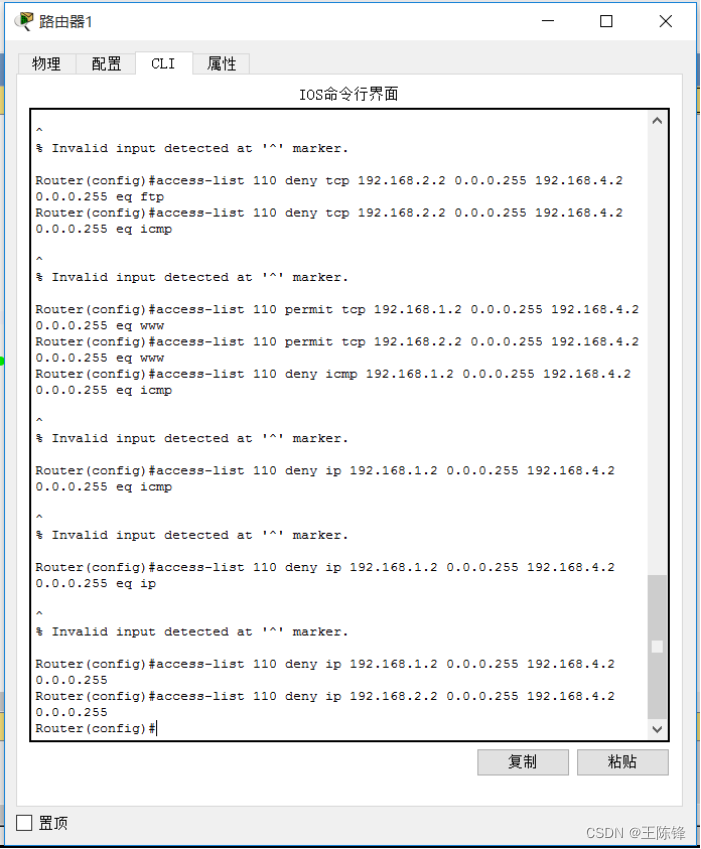

6、设置扩展ACL，使得PC2和PC0无法ping通服务器server0，也无法登录服务器的ftp，但是可以打开服务器的web，配置截图如下：

access-list 110 deny tcp 192.168.1.2 0.0.0.255 192.168.4.2 0.0.0.255 eq ftpaccess-list 110 deny ip 192.168.1.2 0.0.0.255 192.168.4.2 0.0.0.255access-list 110 deny tcp 192.168.2.2 0.0.0.255 192.168.4.2 0.0.0.255 eq ftpaccess-list 110 deny ip 192.168.2.2 0.0.0.255 192.168.4.2 0.0.0.255access-list 110 permit tcp 192.168.1.2 0.0.0.255 192.168.4.2 0.0.0.255 eq wwwaccess-list 110 permit tcp 192.168.2.2 0.0.0.255 192.168.4.2 0.0.0.255 eq wwwaccess-list 110 permit ip any anyinterface f0/0ip access-group 110 out

注：常用命令范例如下

扩展ACL格式:

access-list access-list number {permit/deny} protocol +源地址+反码 +目标地址+反码+operator operan（it小于，gt大于，eq等于，neq不等于。具体可？）+端口号

access-list-number是acl编号为1-99 或者 1300-1999之间的数字。

protocol可以是ip、tcp、udp、icmp等。

端口号可以是具体端口号80，也可以是应用层协议ftp、www等。

标准ACL举例：

R1（config）#access-list 110 deny tcp any host 192.168.1.2 eq www

R1（config）#access-list 110 permit ip any any

把配置好的ACL应用到端口，in是流入路由器，out是流出路由器。

R1（config）#int fa0/1

R1（config-subif）#ip access-group 110 out

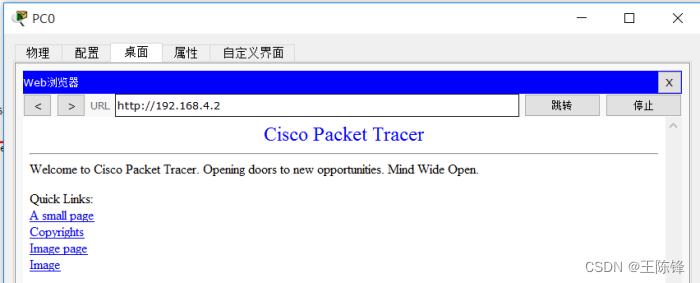

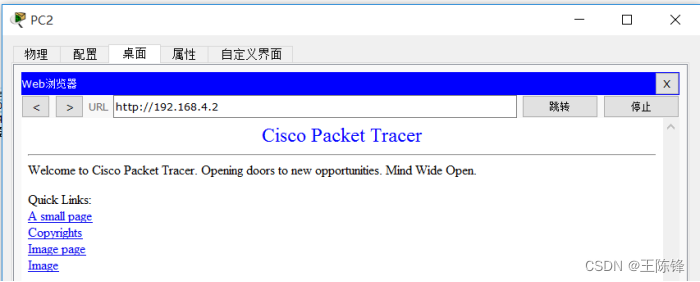

7、测试各PC与服务器互联应用情况，以及验证截图。

PC0 ping服务器是否连通？   否    是否可以使用FTP    否    是否可以访问WEB    可以    PC2 ping服务器是否连通？   否     是否可以使用FTP   否     是否可以访问WEB     可以

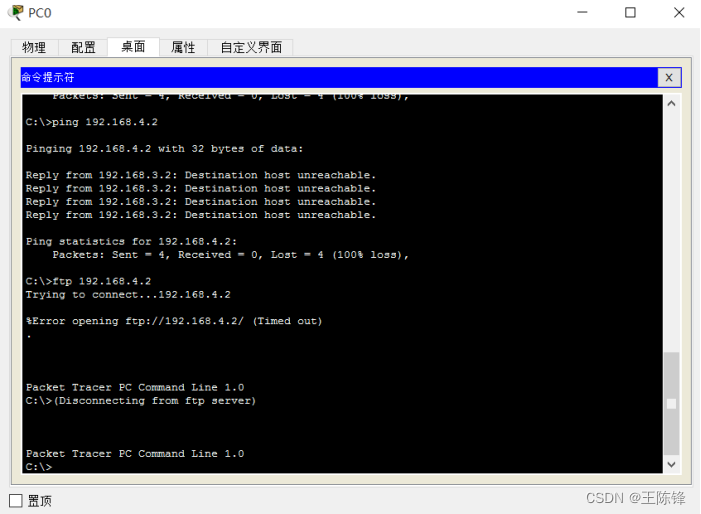

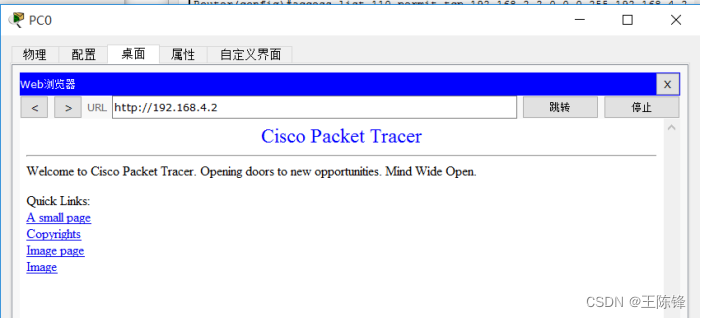

PC0

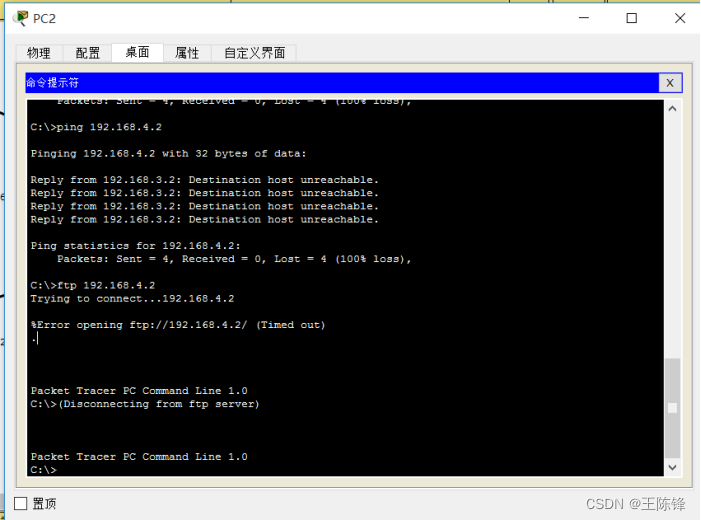

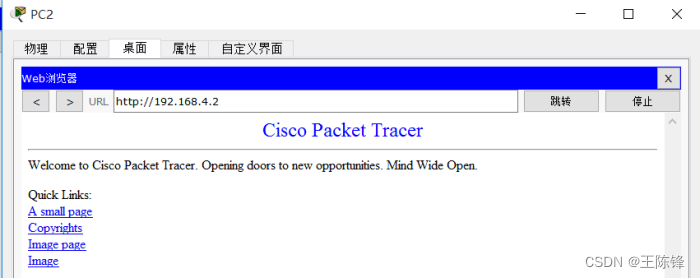

PC2
