介绍

Sender Side Bandwidth Estimation 发送方带宽预估。Sender Side BWE 是新方案，利用的是 RTCP 中的 TransportCC 协议。

Receiver Estimated Maximum Bitrate 接收端预估最大码率。REMB 是旧方案，利用的是 RTCP 中的 REMB 协议。

背景

WebRTC 中的拥塞控制算法有三种：GCC、BBR、PCC。GCC 是 WebRTC 的默认算法，GCC 包含基于 丢包 和 延迟 两种情况的算法。以下所有内容都是 GCC 中的。

拥塞控制的源码在：目录 src/modules/congestion_controller/ 下

GCC 全称 Google Congestion Control。

GCC 由于新旧版本兼容原因 有三种 实现的方式。

1. 根据 丢包 情况计算带宽。
2. 根据 延迟 情况在 接收端 计算带宽。旧方案，使用卡尔曼滤波器。
3. 根据 延迟 情况在 发送端 计算带宽。新方案，使用最小二乘法作线性回归。

为什么要切换方案

也就是新的比旧的好在哪？

Google 给的官方解释是：> https://groups.google.com/g/discuss-webrtc/c/ZyKcu3E9XgA/m/hF0saddeLgAJ

1. 所有决策逻辑都在一端们会让测试新算法变得简单。
2. 发送端知道自己发送的数据流是什么类型，可以在发送普通视频和做屏幕广播时选择不同的算法。

当然更实际的好处是：新的方案在应对峰值流量的能力上比旧的好。

基于 丢包 的拥塞控制

基本思想：丢包率小，提高码率；丢包率大，降低码率；丢包率适中，不进行调整。

As(tk)={As(tk−1)(1−0.5fl(tk))fl(tk)>0.11.05(As(tk−1))fl(tk)<0.02As(tk−1)otherwiseA_s(t_k) = \begin{cases} A_s(t_{k-1})(1-0.5f_l(t_k))&f_l(t_k)>0.1\\ 1.05(A_s(t_{k-1}))&f_l(t_k)<0.02\\ A_s(t_{k-1})&otherwise\\ \end{cases}As​(tk​)=⎩⎪⎨⎪⎧​As​(tk−1​)(1−0.5fl​(tk​))1.05(As​(tk−1​))As​(tk−1​)​fl​(tk​)>0.1fl​(tk​)<0.02otherwise​

As(tk)A_s(t_k)As​(tk​) 即为 tkt_ktk​ 时刻的带宽估计值，fl(tk)f_l(t_k)fl​(tk​) 即为 tkt_ktk​ 时刻的丢包率。

基于 延迟 的拥塞控制

最小二乘法求线性回归方程

基本思想：以时间为x轴，延迟梯度为y轴。对其中的点做一元线性拟合求斜率。斜率越大说明网络越拥塞。

一元线性方程：y=ax+by = ax + by=ax+b

求线性回归方程系数a：a=∑i=1n(xi−xˉ)(yi−yˉ)∑i=1n(xi−xˉ)2a=\frac{\sum_{i=1}^{n}{(x_i-\bar{x})(y_i-\bar{y})}}{\sum_{i=1}^{n}{(x_i-\bar{x})^{2}}}a=∑i=1n​(xi​−xˉ)2∑i=1n​(xi​−xˉ)(yi​−yˉ​)​

关键技术

InterArrival 到达间隔

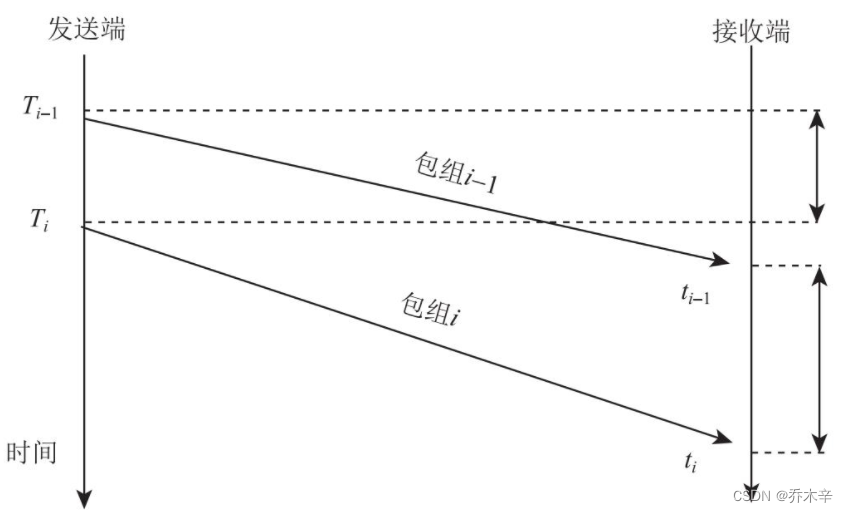

一帧视频往往是由多个 RTP 包发送的，所以首先将 RTP 的数据按照 5ms 分组，之后对相邻的两组数据包进行计算。

5ms 是 GCC 草案中提出的：The Pacer sends a group of packets to the network every burst_time interval. RECOMMENDED value for burst_time is 5 ms.

理论上，WebRTC 是按照包组为单位进行计算的。但为理解的方便，后面将包组统一理解为一个数据包。

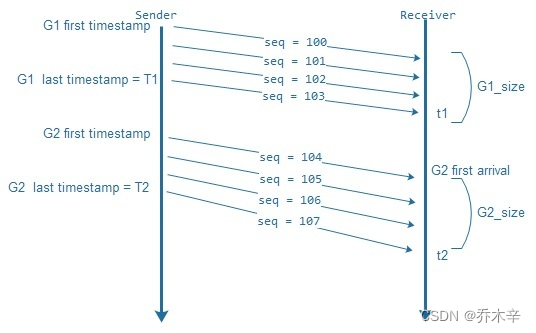

计算内容包括：

1. 发送时刻差：△timestamp=T2−T1△timestamp = T_2-T_1△timestamp=T2​−T1​
2. 接收时刻差：△arrival=t2−t1△arrival = t_2-t_1△arrival=t2​−t1​
3. 数据包大小差：△size=G2−G1△size = G_2-G_1△size=G2​−G1​ 虽然很多博文里都提到计算数据包大小差，但实际后面都没有用到。

TrendlineEstimator 趋势线预估

通过上述的三个值，可以计算：

一个包的延迟：delayi=△arrival−△timestampdelay_i = △arrival - △timestampdelayi​=△arrival−△timestamp

每个包累计的延迟：accdelayi=∑delay0+delay1+...+delayiacc_{delay_i} = \sum delay_0 + delay_1 + ... + delay_iaccdelayi​​=∑delay0​+delay1​+...+delayi​

WebRTC 中对累计的延迟做了平滑处理，也就是取了之前的累计延迟的 90%，取了当前包累计延迟的 10% ，从而减少了变化幅度。smodelayi=α∗smodelayi−1+(1−α)∗accdelayismo_{delay_i} = α * smo_{delay_{i-1}} + (1-α) * acc_{delay_i}smodelayi​​=α∗smodelayi−1​​+(1−α)∗accdelayi​​ 这里 α=0.9α = 0.9α=0.9

现在有了平滑后的延迟梯度，有了每个包的到达时间。那么时间为 x 轴，延迟梯度为 y 轴。

• 如果随着时间的变化 延迟梯度增加，也就是 y=ax+by = ax + by=ax+b 这条线的斜率 a>0a > 0a>0，说明网络情况差。
• 如果随着时间的变化 延迟梯度保持不变，也就是 y=ax+by = ax + by=ax+b 这条线的斜率 a=0a = 0a=0，说明网络稳定。
• 如果随着时间的变化 延迟梯度减小，也就是 y=ax+by = ax + by=ax+b 这条线的斜率 a<0a < 0a<0，说明网络情况在好转。

WebRTC 中使用最小二乘算法计算出了 aaa 的值。具体计算过程，并不建议深入阅读，可能会把自己绕进去。

阿里云(WebRTC 拥塞控制 | Trendline 滤波器) 个人觉得算法这部分将的比别的好 https://developer.aliyun.com/article/781509

剩余的公式如下，最好别看：

剩余计算公式：

对 包的累计延迟 和 包的平滑延迟 求平均：

xi=∑delay0+delay1+...+delayiix_i = \frac{\sum delay_0 + delay_1 + ... + delay_i}{i}xi​=i∑delay0​+delay1​+...+delayi​​ yi=∑smodelay0+smodelay1+...+smodelayiiy_i = \frac{\sum smo_{delay_0} + smo_{delay_1} + ... + smo_{delay_i}}{i}yi​=i∑smodelay0​​+smodelay1​​+...+smodelayi​​​

每个包组的传输时间为：transi=ti−first_arrivalitrans_i = t_i - first\_arrival_itransi​=ti​−first_arrivali​

趋势斜率分子：numeratori=∑k=0i(transk−xk)∗(smodelayk−yk)numerator_i = \sum\limits_{k=0}^i(trans_k - x_k) * (smo_{delay_k} - y_k)numeratori​=k=0∑i​(transk​−xk​)∗(smodelayk​​−yk​)

趋势斜率分母：denoinatori=∑k=0i(transk−xk)2denoinator_i = \sum\limits_{k=0}^i(trans_k - x_k)^2denoinatori​=k=0∑i​(transk​−xk​)2

趋势斜率为：trendlinei=numeratoridenoinatoritrendline_i = \frac{numerator_i}{denoinator_i}trendlinei​=denoinatori​numeratori​​

Overuse Detector 过载检测器

上述步骤已经计算出斜率 aaa ，过载检测器就会利用 aaa 与 阈值 γγγ 进行比较，从而决策当前网络所处状态。

由于实际计算出的 aaa 非常小，所以 WebRTC 对其进行了放大，会用 a∗包组数量∗增益系数a * 包组数量 * 增益系数a∗包组数量∗增益系数 。

而 阈值 也是需要动态计算的，阈值计算公式：γi=γi−1+Δti∗ki∗(∣mi∣−γi−1)γ_i = γ_{i-1} + Δt_i * k_i * (|m_i| - γ_{i-1})γi​=γi−1​+Δti​∗ki​∗(∣mi​∣−γi−1​)

ΔtiΔt_iΔti​ 表示 距离上一次更新阈值的时间。kik_iki​ 表示 一个系数。mim_imi​ 表示 上面说的被放大后的 aaa 。

kik_iki​ 的取值规则如下：ki={kd=0.039∣mi∣<γi−1ku=0.0087otherwisek_i = \begin{cases} k_d=0.039&|m_i|<γ_{i-1}\\ k_u=0.0087&otherwise\\ \end{cases}ki​={kd​=0.039ku​=0.0087​∣mi​∣<γi−1​otherwise​ kdk_dkd​ 与 kuk_uku​ 分别决定阈值增加以及减小的速度。

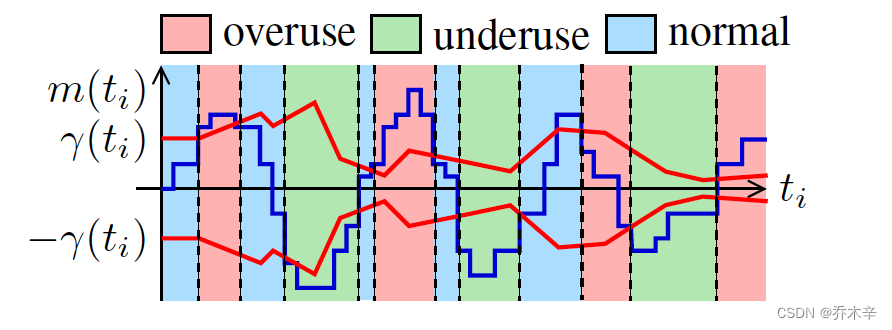

WebRTC 将当前网络所处状态分为三个。

• overuse：m(ti)>γ(ti)m(ti) > γ(ti)m(ti)>γ(ti) 并且持续时间超过 100ms
• underuse：m(ti)<−γ(ti)m(ti) < -γ(ti)m(ti)<−γ(ti) 并且持续时间超过 100ms
• normal：−γ(ti)

AIMD Rate Controller 码率控制器

AIMD 的全称是 Additive Increase Multiplicative Decrease，意思是：和式增加，积式减少。直白点就是：增加的时候用加法，减少的时候用乘法。增加的时候慢一点，降低的时候快一点。

但是，AIMD 是 TCP 底层的码率调节概念，WebRTC 没有完全照搬，而是有自己一套算法。

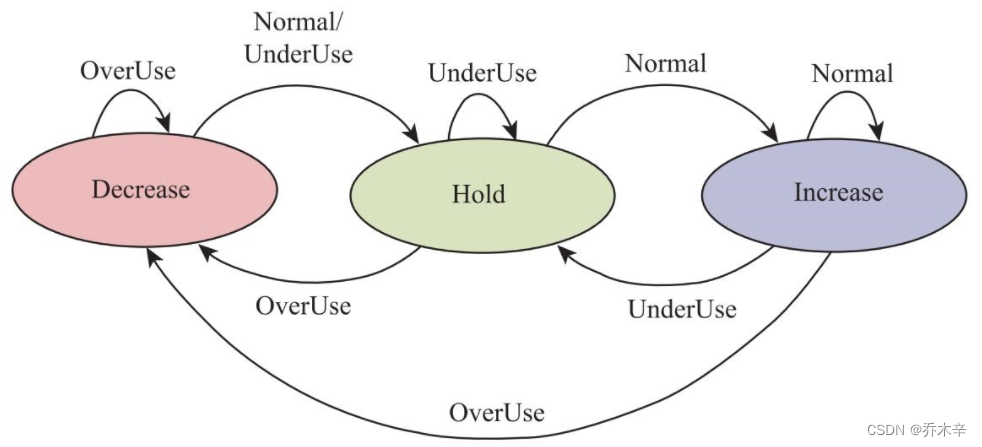

该模块同样也维护了一个状态机：码流控制状态机。

保存当前码流改变的状态：Decrease 正在降低码率，Hold 正在保持码率，Increase 正在增加码率。

计算出当前网络状态后，根据码流控制器状态机，按照 和式增加，积式减少 的原则，估算出下一时刻发送端应该发送码流的大小。

Ar(ti)={αAr(ti−1)α=1.08σ=IncreaseβRr(ti)β=0.85σ=DecreaseAr(ti−1)σ=HoldA_r(t_i) = \begin{cases} αA_r(t_{i-1})&α = 1.08 \ σ=Increase\\ βR_r(t_i)&β=0.85 \ σ=Decrease\\ A_r(t_{i-1})&σ=Hold\\ \end{cases}Ar​(ti​)=⎩⎪⎨⎪⎧​αAr​(ti−1​)βRr​(ti​)Ar​(ti−1​)​α=1.08 σ=Increaseβ=0.85 σ=Decreaseσ=Hold​

当前是 Increase 状态，如果吞吐量 RrR_rRr​ 和 链路容量（历史吞吐量的指数平滑）相差较大，则对当前码率（上次更新的码率）使用乘性增加；如果相差较小，则使用加性增加。

当前是 Decrease 状态，直接将当前吞吐量 RrR_rRr​ * 0.85 作为新码率，如果该码率可能仍大于上一个调整后的码率，则使用链路容量 RrR_rRr​ * 0.85 作为新码率。

据此，得到基于延时预估出来的码率。
