汇编原理理论知识复习

创始人

2024-03-16 13:01:12

0次

书上重点内容

本篇博客整理老师课上强调的重点理论知识，以便复习备考，如有错误欢迎指正。

这门课主要讲CPU芯片与其他芯片（内存芯片和I/O接口芯片）之间交互。
一条指令的执行过程：取指（从主存取到CPU寄存器中）->译码->执行。
衡量CPU性能的指标：CPU字长（Word）、CPU外部引脚中的地址引脚的根数、CPU外部引脚中的数据引脚的根数。

例如：8080CPU芯片是16位字长，数据总线16位可以与外界交流2个字节数据，地址根数为20根可以访问2^20B=1MB个内存单元。

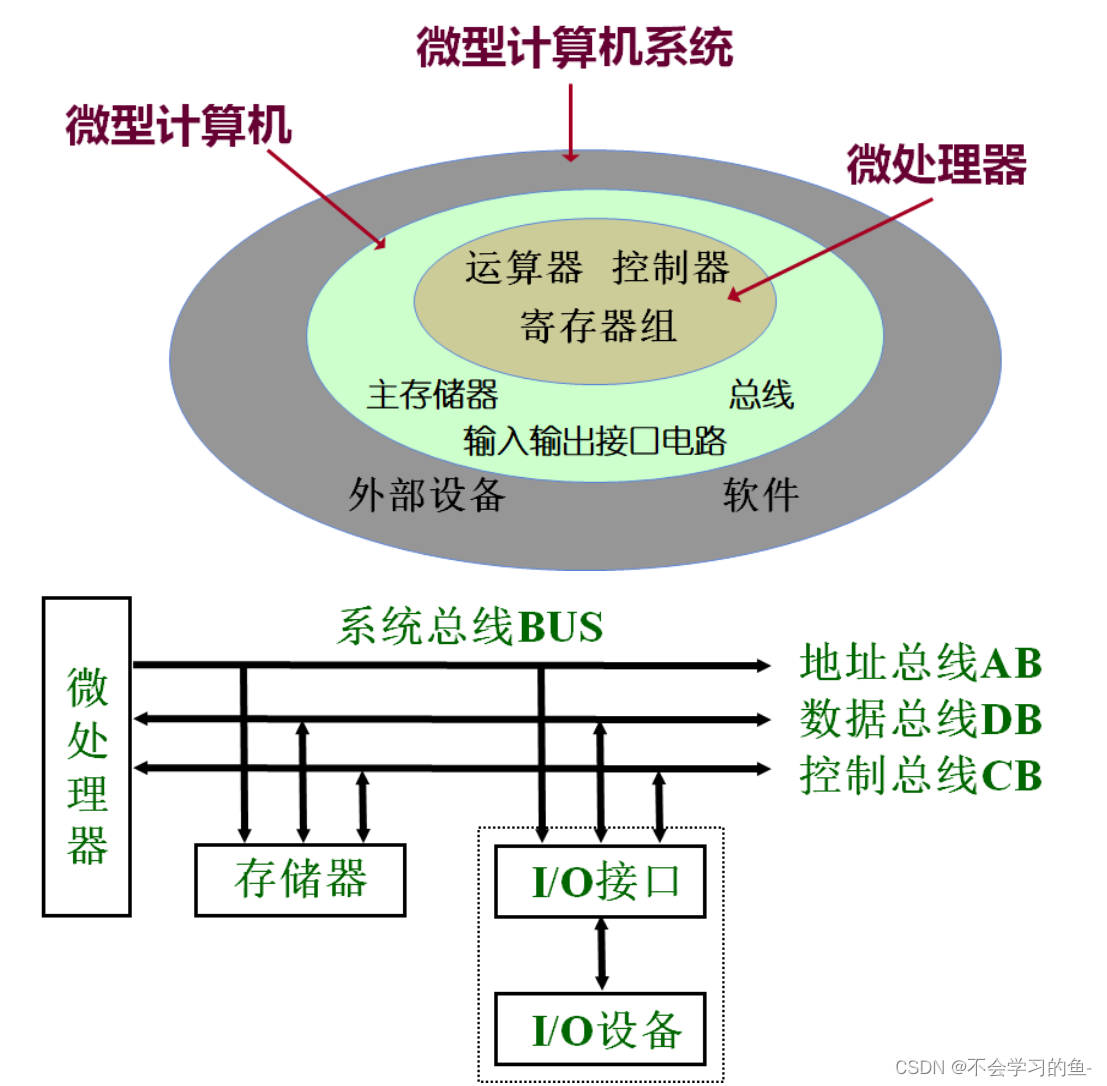

处理器引脚也被称为处理器总线，主要由三组信号总线组成：数据总线、地址总线和控制总线。
进制转换中标志：二进制B、十进制D、十六进制H

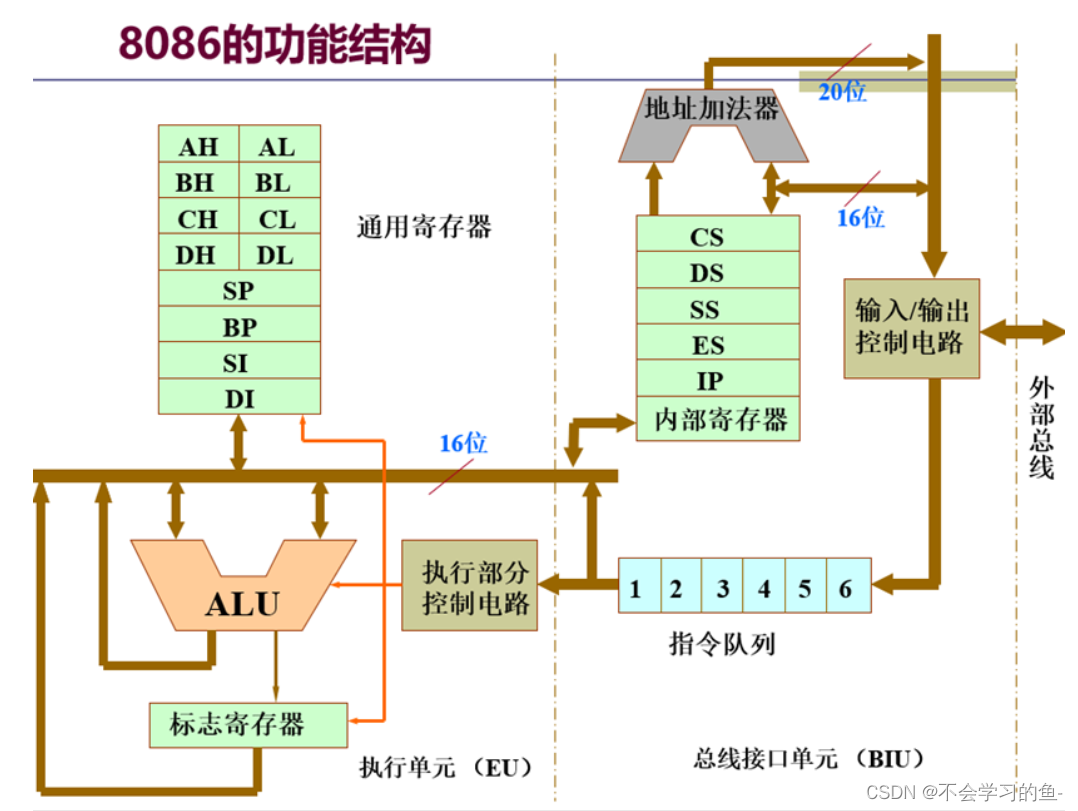

8086CPU处理器的结构图：
寻址方式：段基址+偏移量（考下一条指令的地址）注意基址左移一个16进制位

例如：CS+IP （代码段寻址）、SS+SP（堆栈段寻址）、DS+数据偏移量(数据段寻址)
push ax 对应sp-2 pop ax 对应sp+2

附上老师当初在黑板上划la的图片：
标志寄存器—考四个状态位：OF 溢出标志 SF 符号标志 ZF 零标志 CF 进位标志

控制位一个 —方向标志：DF （DF=0 由低地址向高地址处理串；DF=1由高地址向低地址处理串）
数据寻址方式—考试时会区分三大类：立即数寻址 mov ax,5 寄存器寻址 mov ax,bx 存储器寻址 mov ,ax,[si]
标志传送指令：clc——复位进位标志：CF=0

stc——cf=1

CMC——求反进位标志：0变1，1变0

CLD——复位方向标志DF=0

STD——置位方向标志DF=1

CLI——复位中断标志 IF=0

STI——置位中断标志 IF=1
代码段内寻址：改ip，代码段间寻址：改cs和ip
总线分为：数据总线、地址总线、控制总线
总线操作——占用总线进行数据传输一般有四个阶段：总线请求和仲裁阶段、寻址阶段、数据传送阶段、结束阶段。
指令周期（包含取指译码执行—其中取值必用到一次总线）时间最长，一个总线周期（伴随数据交换的总线操作）包含4T（时钟周期）

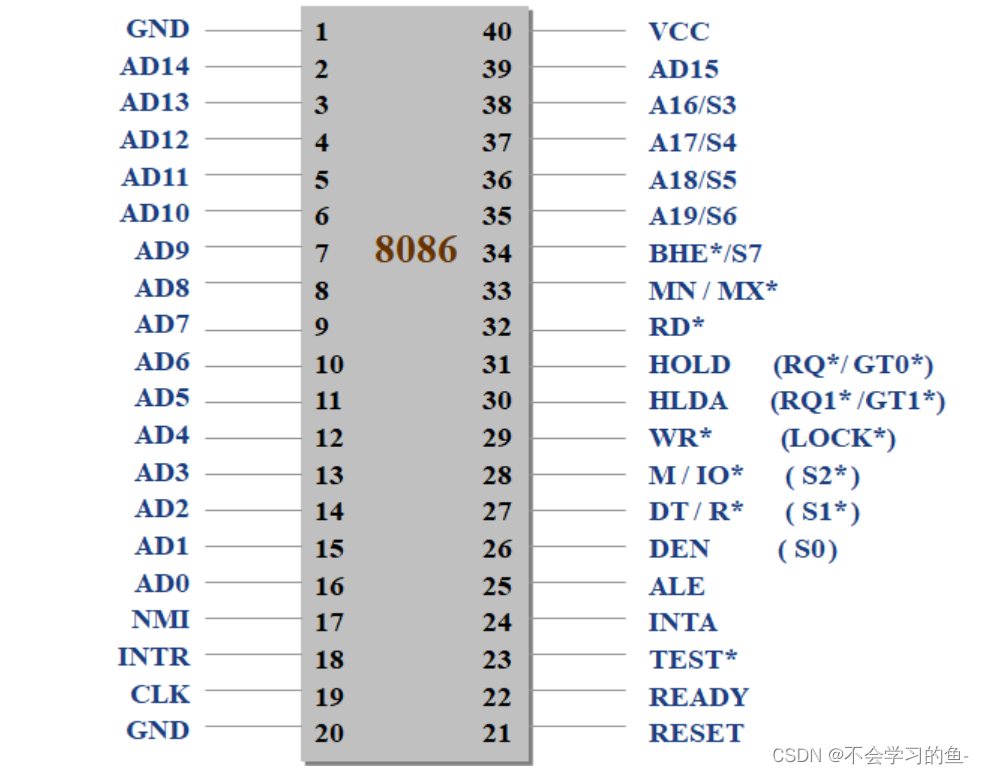

8086CPU引脚图

考查方式—例如

决定CPU访问对象的引脚是：M/IO* （*代表上面低电平有效）

决定CPU的工作模式的引脚是：MN/MX*
基本总线操作包括四种：存储器读和写 IO读和写
存储器局部性原理两个：空间局部和时间局部
存储结构：芯片的存储容量=存储单元数x每个存储单元的数据位数=2^MxN

例如：2Kx8 其中1K=2^10位存储容量 11个地址引脚 8个数据引脚
存储器译码方式：全译码方式和部分译码方式（考求存储器地址范围详见练习题）
三类可编程的寄存器——对应三类信号：数据寄存器、状态寄存器、控制寄存器 考察三类寄存器的作用—P215-P216
考察I/O接口两个基本功能：数据缓冲、信号变换
I/O端口的两种编址方式：独立编址和统一编址
I/O接口数据传送——三种传送方式：无条件传送、查询传送、中断传送（考编程大题——参考课后题7.7-7.9）

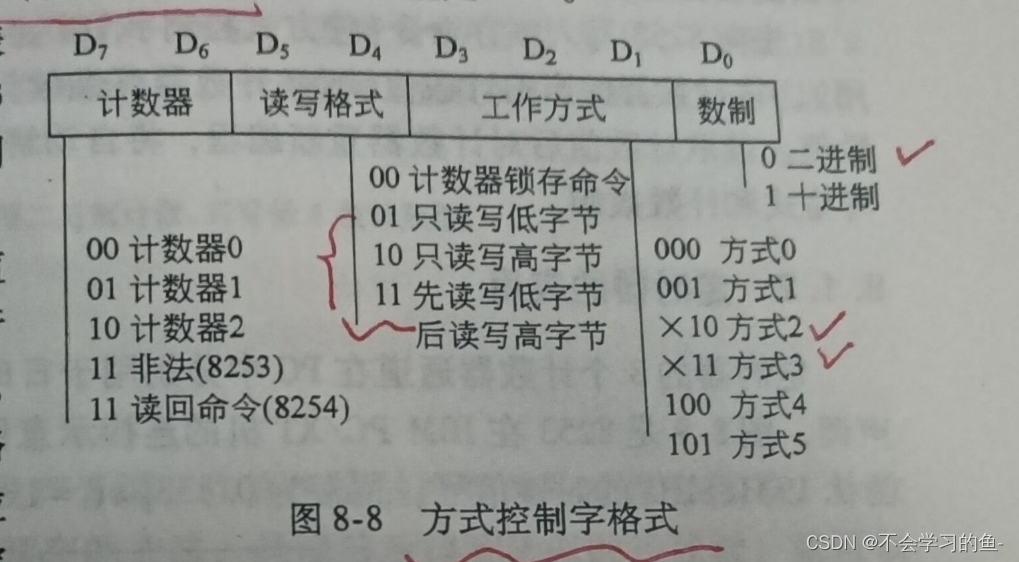

8253芯片计数器考工作方式2和工作方式3，写入控制字+初始化考编程

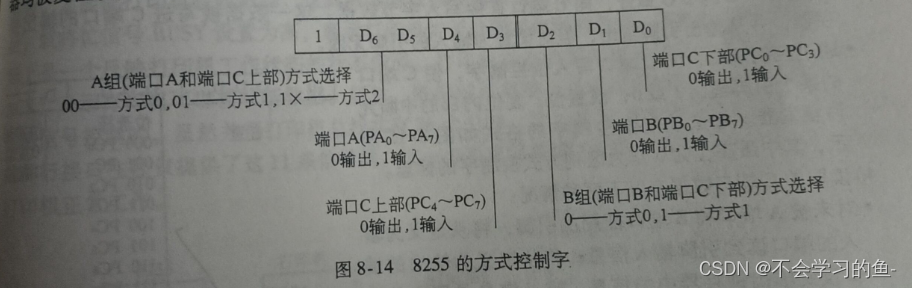

并行接口 8255芯片考方式0，控制字+初始化考编程—控制数码管显示数字
