视觉SLAM十四讲ch4——李群与李代数
4.1 李群李代数基础
什么是群？

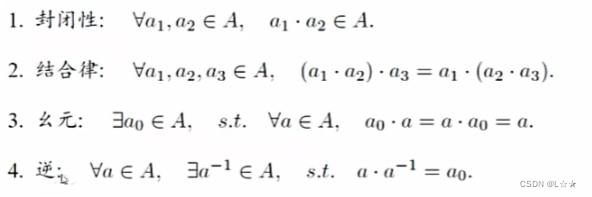

群（Group）是一种集合加上一种运算的代数结构- 记集合为AAA， 运算为⋅\cdot⋅，那么运算满足以下性质时，称(A,⋅)(A, \cdot)(A,⋅)成群。
封结幺逆的运算 （凤姐咬你）
举例：
当AAA为整数时，运算为+++，A,⋅A, \cdotA,⋅成群
-
可以验证：
- 旋转矩阵集合和矩阵乘法 构成群
- 同样变换矩阵和矩阵乘法也构成群
- 因此，称它们为旋转矩阵群 和 变换矩阵群
-
其他常见群
- 一般线性群GL(n)GL(n)GL(n)：指n×nn \times nn×n的可逆矩阵，它们对矩阵乘法成群
- 特殊正交群SO(n)SO(n)SO(n)：也就是所谓的旋转矩阵群，其中SO(2)SO(2)SO(2)和SO(3)SO(3)SO(3)最为常见
- 特殊欧式群SE(n)SE(n)SE(n)：也就是前面提到的nnn维欧式变换，如SE(2)SE(2)SE(2)和SE(3)SE(3)SE(3)。
-
群结构保证了在群上的运算具有良好的性质。
-
群论是研究群的各种结构和性质的理论，具体见各种抽象代数或近世代数教材 -
李群（Lie Group）- 具有
连续（光滑）性质的群 - 既是群，也是流形。
- 直观上看，一个刚体能够连续地在空间中运动，故SO(3)SO(3)SO(3) 和 SE(3)SE(3)SE(3)都是李群
- 但是，SO(3)SO(3)SO(3) 和 SE(3)SE(3)SE(3)只有定义良好的乘法，没有加法，所以难以进行取极限、求导等操作。但是在位姿估计领域需要对其求导取极限，以寻找最优解，因此这也就是位姿估计的主要研究难点之一。
- 具有
-
李代数：与李群对应的一种结构，位于向量空间- 通常记作小写的so(3)so(3)so(3) 或 se(3)se(3)se(3)
- 事实上是李群单位元处的正切空间。
-
李代数的引出：
-
任意旋转矩阵R\boldsymbol{R}R，满足
RRT=I\boldsymbol{RR}^{\text{T}} = \boldsymbol{I} RRT=I -
考虑R\boldsymbol{R}R 随时间的变化，有：
R(t)R(t)T=I(1)\boldsymbol{R}(t)\boldsymbol{R}(t)^{\text{T}} = \boldsymbol{I} \tag{1} R(t)R(t)T=I(1)
- 两侧对时间求导：
R(t)˙R(t)T+R(t)R(t)T˙=0(2)\dot{\boldsymbol{R}(t)}\boldsymbol{R}(t)^{\text{T}} + \boldsymbol{R}(t)\dot{\boldsymbol{R}(t)^{\text{T}}} = 0 \tag{2} R(t)˙R(t)T+R(t)R(t)T˙=0(2)
- 整理得：
R(t)˙R(t)T=−(R(t)˙R(t)T)T(3)\dot{\boldsymbol{R}(t)}\boldsymbol{R}(t)^{\text{T}} = -\left ( \dot{\boldsymbol{R}(t)}\boldsymbol{R}(t)^{\text{T}}\right)^{\text{T}} \tag{3} R(t)˙R(t)T=−(R(t)˙R(t)T)T(3)
- 可以看出来，上式为一个反对称矩阵，注意ϕ(t)\phi(t)ϕ(t)为一个向量，记：
R(t)˙R(t)T=ϕ(t)∧(4)\dot{\boldsymbol{R}(t)}\boldsymbol{R}(t)^{\text{T}} = \phi(t)^{\wedge} \tag{4} R(t)˙R(t)T=ϕ(t)∧(4)
- 这里需要注意
反对称符号的引入：即一个向量aaa的上尖为一个反对称矩阵AAA， 反对称矩阵AAA的下尖为向量aaa
a∧=A=[0−a3a2a30−a1−a2a10],A∨=aa^{\wedge}=\boldsymbol{A}=\begin{bmatrix} 0 & -a_3 & a_2\\ a_3 & 0 & -a_1\\ -a_2 & a_1 & 0 \end{bmatrix}, \space \space \boldsymbol{A}^{\vee } = a a∧=A=⎣⎡0a3−a2−a30a1a2−a10⎦⎤, A∨=a
-
两侧同时右乘R(t)\boldsymbol{R}(t)R(t)，得
R(t)˙=ϕ∧R(t)(5)\dot{\boldsymbol{R}(t)} = \phi^{\wedge} \boldsymbol{R}(t) \tag{5} R(t)˙=ϕ∧R(t)(5) -
可以看到，对R\boldsymbol{R}R 求导后，左侧多出一个ϕ(t)∧\phi(t)^{\wedge}ϕ(t)∧
-
考虑简单的情况：t0=0,R(0)=It_0 = 0, \boldsymbol{R}(0) = \boldsymbol{I}t0=0,R(0)=I，即上式微分方程从000时刻开始，对t0t_0t0开始，进行一阶泰勒展开，得到：
R(t)≈R(t0)+R(t0)˙(t−t0)=I+ϕ(t0)∧(t)(6)\begin{aligned} \boldsymbol{R}(t) &\approx \boldsymbol{R}(t_0) + \dot{\boldsymbol{R}(t_0)}(t-t_0) \\ &= \boldsymbol{I} + \phi(t_0)^{\wedge}(t) \end{aligned} \tag{6} R(t)≈R(t0)+R(t0)˙(t−t0)=I+ϕ(t0)∧(t)(6) -
可见ϕ\phiϕ 反映了一阶导数性质，它位于单位圆附近的
正切空间（tangent space）上。-
在t0t_0t0附近，假设ϕ\phiϕ 不变，则根据公式（5），有微分方程：
R(t)˙=ϕ(t0)∧R(t)=ϕ0∧R(t)(7)\dot{\boldsymbol{R}(t)} = \phi(t_0)^{\wedge}\boldsymbol{R}(t)=\phi_0^{\wedge} \boldsymbol{R}(t) \tag{7} R(t)˙=ϕ(t0)∧R(t)=ϕ0∧R(t)(7) -
已知初始情况：R(0)=I\boldsymbol{R}(0) = \boldsymbol{I}R(0)=I，解之，得：
R(t)=exp(ϕ0∧t)(8)\boldsymbol{R}(t) = \exp(\phi_0^{\wedge}t) \tag{8} R(t)=exp(ϕ0∧t)(8) -
公式（8）说明，对任意ttt，都可以找到一个R\boldsymbol{R}R和一个ϕ\phiϕ的对应关系：
- 该关系为指数映射（Exponential Map）
- 这里的ϕ\phiϕ称为SO(3)SO(3)SO(3) 对应的李代数： so(3)so(3)so(3)
-
-
问题：
- so(3)so(3)so(3) 的定义和性质？
- 指数映射如何求？
-
-
李代数（Lie Algebra）-
每个李群都有与之对应的李代数。
-
李代数描述了李群单位源数的正切空间性质
-
李代数需要满足的性质：
封自双雅（疯子爽鸭）
-
-
其中二元运算[,][,][,]被称为李括号（Lie Bracket）
- 直观上说，李括号表达了两个元素的差异
-
例子：三维空间向量 + 叉积运算 构成 李代数
-
李代数so(3)so(3)so(3)：
so(3)={ϕ∈R3,Φ=ϕ∧∈R3×3}(9)so(3) = \left \{ \phi \in \mathbb{R}^3, \Phi=\phi^{\wedge}\in \mathbb{R}^{3 \times 3} \right \} \tag{9} so(3)={ϕ∈R3,Φ=ϕ∧∈R3×3}(9)-
其中:
Φ=ϕ∧=[0−ϕ3ϕ2ϕ30−ϕ1−ϕ2ϕ10]∈R3×3\Phi = \phi ^{\wedge } = \begin{bmatrix} 0 & -\phi_3 & \phi_2 \\ \phi_3 & 0 & -\phi_1\\ -\phi_2 & \phi_1 & 0 \end{bmatrix} \in \mathbb{R}^{3 \times 3} Φ=ϕ∧=⎣⎡0ϕ3−ϕ2−ϕ30ϕ1ϕ2−ϕ10⎦⎤∈R3×3 -
李括号：
[ϕ1,ϕ2]=(Φ1Φ2−Φ2Φ1)∨[\phi_1, \phi_2] = (\Phi_1 \Phi_2 - \Phi_2\Phi_1)^{\vee} [ϕ1,ϕ2]=(Φ1Φ2−Φ2Φ1)∨
-
-
同理，对于李代数se(3)se(3)se(3)：
se(3)={ξ=[ρϕ]∈R6,ρ∈R3,ϕ∈so(3),ξ∧=[ϕ∧ρ0T0]}(10)se(3) = \left \{ \xi = \begin{bmatrix} \rho \\ \phi \end{bmatrix} \in \mathbb{R}^6, \rho \in \mathbb{R}^3, \phi \in so(3), \xi^{\wedge} = \begin{bmatrix} \phi^{\wedge} & \rho \\ \boldsymbol{0}^{\text{T} } & 0 \end{bmatrix} \right\} \tag{10} se(3)={ξ=[ρϕ]∈R6,ρ∈R3,ϕ∈so(3),ξ∧=[ϕ∧0Tρ0]}(10)- se(3)se(3)se(3) 由三个平移分量 和 三个旋转分量 组成
- 旋转和so(3)so(3)so(3) 相同
- 平移是普通的向量——注意，不是SE(3)SE(3)SE(3)上的平移分量！！
- 上尖尖∧^{\wedge}∧ 不再是反对称矩阵，但仍保留记法：
ξ∧=[ϕ∧ρ0T0]∈4×4\xi^{\wedge} =\begin{bmatrix} \phi^{\wedge} & \rho \\ \boldsymbol{0}^{\text{T} } & 0 \end{bmatrix} \in \mathbb{4 \times 4} ξ∧=[ϕ∧0Tρ0]∈4×4
- 李括号
[ξ1,ξ2]=(ξ1∧ξ2∧−ξ2∧ξ1∧)∨[\xi_1, \xi_2] = (\xi_1^{\wedge}\xi_2^{\wedge}- \xi_2^{\wedge}\xi_1^{\wedge})^{\vee} [ξ1,ξ2]=(ξ1∧ξ2∧−ξ2∧ξ1∧)∨
- 这里需要注意的是：
- 不同书籍对se(3)se(3)se(3) 的平移/旋转分量的先后顺序定义不同。这里使用平移在前的方式，也有些地方是旋转在前。
- 把李代数理解成向量形式或者矩阵形式都可以的。向量形式更自然一些。
4.2 指数映射和对数映射
4.2.1 so(3)↔SO(3)so(3) \leftrightarrow SO(3)so(3)↔SO(3)
- se(3)se(3)se(3) 由三个平移分量 和 三个旋转分量 组成
-
指数映射反映了李代数到李群的对应关系：
R=exp(ϕ∧)(11)\boldsymbol{R} = \exp(\phi^{\wedge}) \tag{11} R=exp(ϕ∧)(11)- 但是 ϕ∧\phi^{\wedge}ϕ∧ 是一个矩阵，对于矩阵，如何定义求指数运算呢？——Taylor展开
exp(ϕ∧)=∑n=0∞1n!(ϕ∧)n(12)\exp(\phi^{\wedge }) = \sum_{n=0}^{\infty}\frac{1}{n!}(\phi ^{\wedge})^n \tag{12} exp(ϕ∧)=n=0∑∞n!1(ϕ∧)n(12)
-
由于ϕ\phiϕ 是向量，定义其角度和模长：
- 角度乘单位向量： ϕ=θa\phi = \theta aϕ=θa
- 关于aaa，可以验证以下性质：
a∧a∧=aaT−I(13 a)a^{\wedge}a^{\wedge} = aa^{\text{T}}-\boldsymbol{I} \tag{13 a} a∧a∧=aaT−I(13 a)
a∧a∧a∧=−a∧(13 b)a^{\wedge}a^{\wedge}a^{\wedge} = -a^{\wedge} \tag{13 b} a∧a∧a∧=−a∧(13 b)
- 这为化解Taylor展开式中的高阶项提供了有效的方法
-

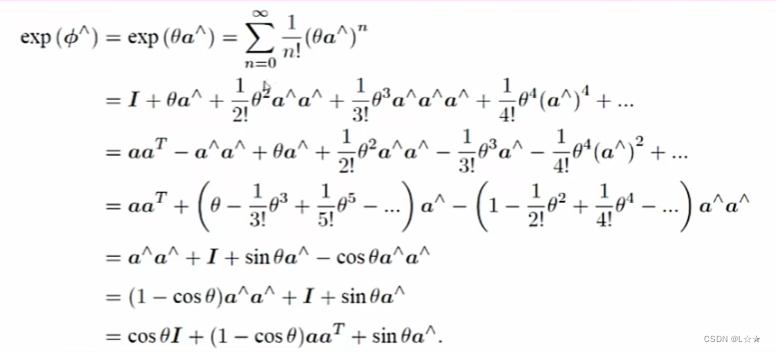

Taylor 展开：
- 最后得到一个似曾相识的结果：
exp(θa∧)=cosθI+(1−cosθ)aaT+sinθa∧(14)\exp(\theta a^{\wedge}) = \cos \theta \boldsymbol{I} + (1-\cos\theta)aa^{\text{T}} + \sin \theta a^{\wedge} \tag{14} exp(θa∧)=cosθI+(1−cosθ)aaT+sinθa∧(14)
- 公式（14）即为：
罗德里格斯公式，罗德里格斯公式能够将旋转向量转换为旋转矩阵，这说明李代数到李群的转化为罗德里格斯公式 - 这说明so(3)so(3)so(3) 的物理意义就是旋转向量
- 反之，给定旋转矩阵时，亦能求李代数（对数运算）：
ϕ=ln(R)∨=(∑n=0∞(−1)nn+1(R−I)n+1)∨(15)\phi = \ln (\boldsymbol{R})^{\vee}=\left ( \sum_{n=0}^{\infty } \frac{(-1)^n}{n+1}(\boldsymbol{R} - \boldsymbol{I})^{n + 1} \right)^{\vee} \tag{15} ϕ=ln(R)∨=(n=0∑∞n+1(−1)n(R−I)n+1)∨(15)
-
但是实际应用当中，没必要这样求，在旋转向量小节中已经介绍过矩阵到向量的转换关系：
θ=arccos(tr(R)−12)(16 a)\theta = \arccos(\frac{\text{tr}(\boldsymbol{R}) - 1}{2}) \tag{16 a} θ=arccos(2tr(R)−1)(16 a)Rn=n(16 b)\boldsymbol{R}n = n \tag{16 b} Rn=n(16 b)
-
至此，说明了SO(3)SO(3)SO(3) 和 so(3)so(3)so(3) 的对应关系。
- so(3)→SO(3)so(3) \to SO(3)so(3)→SO(3) ：指数运算，也就是罗德里格斯公式
- So(3)→sO(3)So(3) \to sO(3)So(3)→sO(3)：对数运算
4.2.2 se(3)↔SE(3)se(3) \leftrightarrow SE(3)se(3)↔SE(3)
-
指数映射：
exp(ξ∧)=[∑n=0∞1n!(ϕ∧)n∑n=0∞1(n+1)!(ϕ∧)nρ0T1]≜[RJρoT1]=T(17)\begin{aligned} \exp (\xi ^{\wedge}) &= \begin{bmatrix} \sum_{n=0}^{\infty}\frac{1}{n!}(\phi^{\wedge})^n & \sum_{n=0}^{\infty}\frac{1}{(n + 1)!}(\phi^{\wedge})^n\rho \\ \boldsymbol{0}^\text{T} & 1 \end{bmatrix} \\ &\triangleq \begin{bmatrix} \boldsymbol{R} & \boldsymbol{J}_\rho \\ \boldsymbol{o}^\text{T} & 1 \end{bmatrix} \\ &= \boldsymbol{T} \end{aligned} \tag{17} exp(ξ∧)=[∑n=0∞n!1(ϕ∧)n0T∑n=0∞(n+1)!1(ϕ∧)nρ1]≜[RoTJρ1]=T(17)- 左上角表示李代数的平移部分到矩阵平移部分，相差一个线性变换（雅可比矩阵），由J\boldsymbol{J}J给出：
J=sinθθI+(1−sinθθ)aaT+1−cosθθa∧(18)\boldsymbol{J} = \frac{\sin \theta }{\theta }\boldsymbol{I} + \left ( 1 - \frac{\sin \theta }{\theta } \right )aa^{\text{T}} + \frac{1 - \cos \theta }{\theta } a^{\wedge } \tag{18} J=θsinθI+(1−θsinθ)aaT+θ1−cosθa∧(18)

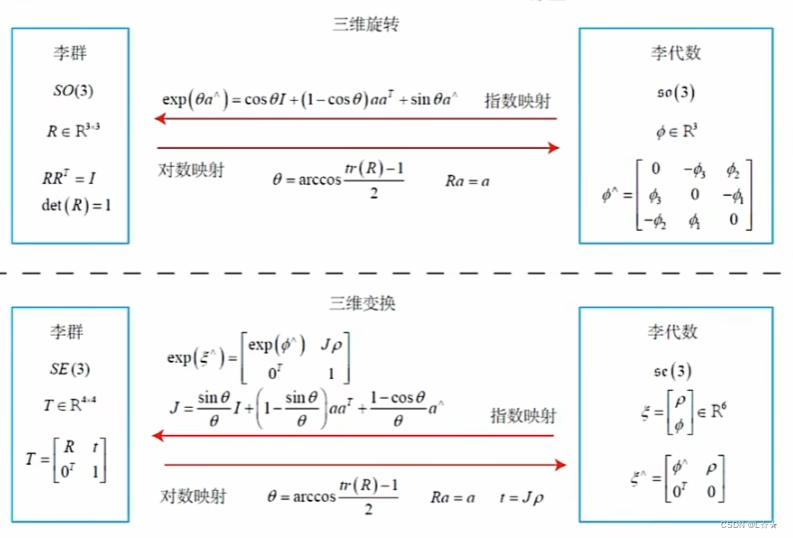

4.2.3 小总结：so(3)↔SO(3)so(3) \leftrightarrow SO(3)so(3)↔SO(3)、se(3)↔SE(3)se(3) \leftrightarrow SE(3)se(3)↔SE(3)的转换关系
4.3 李代数求导与扰动模型
4.3.1 引入李代数的原因
- 在实际应用当中，我们经常需要对位姿进行估计
- 但李群元素只有乘法，没有加法，无从定义导数：
R1+R2∉SO(3)\boldsymbol{R}_1 + \boldsymbol{R}_2 \notin SO(3) R1+R2∈/SO(3)
4.3.2 李代数求导方法
-
那么如何对李群进行求导呢？
-
直观的想法：
- 能否利用李代数上的加法，定义李群元素的导数？
- 能否使用指数映射和对数映射完成变换关系
-
基本问题：当在李代数中做加法时，是否等价于在李群上做乘法？
exp(ϕ1∧)exp(ϕ2∧)?=exp((ϕ1+ϕ2)∧)(19)\exp(\phi_1^{\wedge}) \exp(\phi_2^{\wedge}) ?= \exp((\phi_1 + \phi_2)^{\wedge}) \tag{19} exp(ϕ1∧)exp(ϕ2∧)?=exp((ϕ1+ϕ2)∧)(19)-
在使用标量的情况下，显然，公式（19）是成立的
-
但这里的ϕ∧\phi^{\wedge}ϕ∧ 为矩阵！显然公式（19）不成立的
-
完整形式的
BCH（Backer-Campbell-Hausdorff）公式给出：-
完整形式非常复杂，需要自行百度
-
部分展开式：（方括号为李括号）
ln(exp(A)exp(B))=A+B+12[A,B]+112[A,[A,B]]−112[B,[A,B]]+⋯(20)\ln(\exp(\boldsymbol{A}) \exp(\boldsymbol{B})) =\boldsymbol{A} + \boldsymbol{B} + \frac{1}{2}[\boldsymbol{A}, \boldsymbol{B}] + \frac{1}{12}[\boldsymbol{A}, [\boldsymbol{A}, \boldsymbol{B}]] - \frac{1}{12}[\boldsymbol{B}, [\boldsymbol{A}, \boldsymbol{B}]] + \cdots \tag{20} ln(exp(A)exp(B))=A+B+21[A,B]+121[A,[A,B]]−121[B,[A,B]]+⋯(20) -
特别的是，当A\boldsymbol{A}A或者B\boldsymbol{B}B特别小时，可以只保留一阶项
-
即：当A\boldsymbol{A}A或者B\boldsymbol{B}B 其中一个量为小量时，忽略其高阶项，
BCH具有线性近似形式：
ln(exp(ϕ1∧)exp(ϕ2∧))∨≈{Jl(ϕ2)−1ϕ1+ϕ2if ϕ1is small,Jr(ϕ1)−1ϕ2+ϕ1if ϕ2is small.(21)\ln(\exp(\phi_1^{\wedge }) \exp(\phi_2^{\wedge}))^{\vee} \approx \begin{cases} \boldsymbol{J}_l(\phi_2)^{-1}\phi_1 + \phi_2 & \text{ if } \phi_1 \text{ is small,} \\ \boldsymbol{J}_r(\phi_1)^{-1}\phi_2 + \phi_1 & \text{ if } \phi_2 \text{ is small.} \end{cases} \tag{21} ln(exp(ϕ1∧)exp(ϕ2∧))∨≈{Jl(ϕ2)−1ϕ1+ϕ2Jr(ϕ1)−1ϕ2+ϕ1 if ϕ1 is small, if ϕ2 is small.(21) -
其中：
- 左乘雅可比矩阵：
Jl=J=sinθθI+(1−sinθθ)aaT+1−cosθθa∧\boldsymbol{J}_l = \boldsymbol{J} = \frac{\sin \theta}{\theta }\boldsymbol{I} + \left ( 1 - \frac{\sin \theta }{\theta } \right ) aa^{\text{T}} + \frac{1 - \cos \theta}{\theta}a^{\wedge } Jl=J=θsinθI+(1−θsinθ)aaT+θ1−cosθa∧
Jl−1=θ2cotθ2I+(1−θ2cotθ2)aaT−θ2a∧\boldsymbol{J}_l^{-1} = \frac{\theta }{2}\cot \frac{\theta }{2}\boldsymbol{I} + \left (1 - \frac{\theta }{2} \cot\frac{\theta }{2} \right )aa^{\text{T}} - \frac{\theta}{2}a^{\wedge } Jl−1=2θcot2θI+(1−2θcot2θ)aaT−2θa∧
- 右乘雅可比矩阵：
Jr(ϕ)=Jl(−ϕ)\boldsymbol{J}_r(\phi ) =\boldsymbol{J}_l(-\phi ) Jr(ϕ)=Jl(−ϕ)
-
后续以左乘为例展开
-
以左乘为例，直观的写法：
-
在李群行左乘小量时，李代数上的加法相差左雅克比矩阵的逆
exp(Δϕ∧)exp(ϕ∧)=exp((ϕ+Jl−1(ϕ)Δϕ)∧)(22)\exp(\Delta \phi^{\wedge }) \exp (\phi ^{\wedge }) = \exp\left ( ( \phi + \boldsymbol{J}_l^{-1}(\phi) \Delta\phi )^{\wedge } \right ) \tag{22} exp(Δϕ∧)exp(ϕ∧)=exp((ϕ+Jl−1(ϕ)Δϕ)∧)(22) -
反之：
exp((ϕ+Δϕ∧)∧)=exp((JlΔϕ)∧)exp(ϕ∧)=exp(ϕ∧)exp((JrΔϕ)∧)(23)\exp\left ( (\phi + \Delta \phi^{\wedge })^{\wedge } \right ) = \exp \left ((\boldsymbol{J}_l \Delta \phi)^{\wedge } \right ) \exp (\phi ^{\wedge }) = \exp (\phi ^{\wedge }) \exp\left ( ( \boldsymbol{J}_r\Delta\phi )^{\wedge } \right ) \tag{23} exp((ϕ+Δϕ∧)∧)=exp((JlΔϕ)∧)exp(ϕ∧)=exp(ϕ∧)exp((JrΔϕ)∧)(23)- 李代数上进行小量加法时，相当于李群上左（右）乘一个带左（右）雅可比的量
-
se(3)se(3)se(3) 上形式更复杂：
exp(Δξ∧)exp(ξ∧)≈exp((Jl−1Δξ+ξ)∧)(24 a)\exp (\Delta \xi ^{\wedge }) \exp (\xi ^{\wedge }) \approx \exp \left((\mathcal{J}_l^{-1} \Delta\xi + \xi)^{\wedge} \right ) \tag{24 a} exp(Δξ∧)exp(ξ∧)≈exp((Jl−1Δξ+ξ)∧)(24 a)exp(ξ∧)exp(Δξ∧)≈exp((Jr−1Δξ+ξ)∧)(24 b)\exp (\xi ^{\wedge }) \exp (\Delta \xi ^{\wedge }) \approx \exp \left((\mathcal{J}_r^{-1} \Delta\xi + \xi)^{\wedge} \right ) \tag{24 b} exp(ξ∧)exp(Δξ∧)≈exp((Jr−1Δξ+ξ)∧)(24 b)
-
-
-
通过
BCH线性近似，可以定义李代数上的导数 -
考虑一个基本问题：旋转后的点ppp关于旋转的导数：
不严谨地记为： ∂Rp∂R\text{不严谨地记为： }\frac{\partial \boldsymbol{R}p}{\partial \boldsymbol{R}} 不严谨地记为： ∂R∂Rp -
由于R\boldsymbol{R}R 没有加法，导数无从定义
-
存在两种解决方法：
- 对R\boldsymbol{R}R 对应的李代数加上小量，求相对于小量的变化率（导数模型）
- 对 R\boldsymbol{R}R 左乘或者右乘一个小量，求相对于小量的李代数的变化率（扰动模型）
-
导数模型
- 按照定义可以推出：
∂(exp(ϕ∧)p)∂ϕ=limδϕ→0exp((ϕ+δϕ)∧)p−exp(ϕ∧)pδϕ=limδϕ→0exp((Jlδϕ)∧)exp(ϕ∧)p−exp(ϕ∧)pδϕ≈limδϕ→0(I+(Jlδϕ)∧)exp(ϕ∧)p−exp(ϕ∧)pδϕ=limδϕ→0(Jlδϕ)∧exp(ϕ∧)pδϕ=limδϕ→0−(exp(ϕ∧)p)∧Jlδϕδϕ=−(Rp)∧Jl(25)\begin{aligned} \frac{\partial (\exp (\phi^\wedge) p)}{\partial \phi} &= \lim_{\delta \phi \to 0} \frac{\exp \left ((\phi + \delta \phi )^\wedge \right )p - \exp(\phi ^\wedge )p}{\delta \phi } \\ &= \lim_{\delta \phi \to 0} \frac{\exp \left ((\boldsymbol{J}_l \delta \phi )^\wedge \right) \exp (\phi ^\wedge )p - \exp(\phi ^\wedge )p}{\delta \phi }\\ &\approx \lim_{\delta \phi \to 0} \frac{\left ( \boldsymbol{I} + (\boldsymbol{J}_l \delta \phi )^\wedge \right ) \exp (\phi ^\wedge )p - \exp(\phi ^\wedge )p}{\delta \phi } \\ &= \lim_{\delta \phi \to 0} \frac{(\boldsymbol{J}_l \delta \phi )^\wedge \exp(\phi ^\wedge )p}{\delta \phi } \\ &= \lim_{\delta \phi \to 0} \frac{- (\exp(\phi ^\wedge )p)^\wedge \boldsymbol{J}_l \delta \phi }{\delta \phi } \\ &= -(\boldsymbol{R}p)^\wedge \boldsymbol{J}_l \end{aligned} \tag{25} ∂ϕ∂(exp(ϕ∧)p)=δϕ→0limδϕexp((ϕ+δϕ)∧)p−exp(ϕ∧)p=δϕ→0limδϕexp((Jlδϕ)∧)exp(ϕ∧)p−exp(ϕ∧)p≈δϕ→0limδϕ(I+(Jlδϕ)∧)exp(ϕ∧)p−exp(ϕ∧)p=δϕ→0limδϕ(Jlδϕ)∧exp(ϕ∧)p=δϕ→0limδϕ−(exp(ϕ∧)p)∧Jlδϕ=−(Rp)∧Jl(25)
- 结果中含有左乘雅可比矩阵，比较复杂，因此可以尝试消除
-
扰动模型
- 左乘小量，令其李代数为零：（SO(3)SO(3)SO(3) 上的扰动模型）
∂(Rp)∂φ=limφ→0exp(φ∧)exp(ϕ∧)p−exp(ϕ∧)pφ≈limφ→0(1+φ∧)exp(ϕ∧)p−exp(ϕ∧)pφ=limφ→0φ∧Rpφ=limφ→0−(Rp)∧φφ=−(Rp)∧(26)\begin{aligned} \frac{\partial(\boldsymbol{R}p)}{\partial \varphi} &= \lim_{\varphi \to 0} \frac{\exp(\varphi^\wedge) \exp (\phi ^\wedge)p - \exp (\phi ^\wedge)p}{\varphi} \\ &\approx \lim_{\varphi \to 0} \frac{(1 + \varphi^\wedge) \exp (\phi ^\wedge )p - \exp (\phi ^\wedge )p}{\varphi } \\ &= \lim_{\varphi \to 0} \frac{\varphi^\wedge \boldsymbol{R}p}{ \varphi} \\ &= \lim_{\varphi \to 0} \frac{-(\boldsymbol{R}p) ^\wedge \varphi}{ \varphi} \\ &= -(\boldsymbol{R}p) ^\wedge \end{aligned} \tag{26} ∂φ∂(Rp)=φ→0limφexp(φ∧)exp(ϕ∧)p−exp(ϕ∧)p≈φ→0limφ(1+φ∧)exp(ϕ∧)p−exp(ϕ∧)p=φ→0limφφ∧Rp=φ→0limφ−(Rp)∧φ=−(Rp)∧(26)
- 可以看出，相对于导数模型，扰动模型的最终结果更简洁，也更为实用
-
SE(3)SE(3)SE(3) 上的扰动模型：
∂Tp∂δξ=limδξ→0exp(δξ∧)exp(ξ∧)p−exp(ξ∧)pδξ≈limδξ→0(I+δξ∧)exp(ξ∧)p−exp(ξ∧)pδξ=limδξ→0δξ∧exp(ξ∧)pδξ=limδξ→0[δϕ∧δρ0T0][Rp+t1]δξ=limδξ→0[δϕ∧(Rp+t)+δρ0]δξ=[I−(Rp+t)∧0T0T]≜(Tp)⊙(27)\begin{aligned} \frac{\partial \boldsymbol{T}p}{\partial \delta \boldsymbol{\xi}} &= \lim_{\delta \boldsymbol{\xi} \to 0} \frac{\exp (\delta \boldsymbol{\xi}^\wedge )\exp (\boldsymbol{\xi}^\wedge )p - \exp (\boldsymbol{\xi }^\wedge )p}{\delta \boldsymbol{\xi }} \\ &\approx \lim_{\delta \boldsymbol{\xi} \to 0} \frac{(\boldsymbol{I} + \delta \boldsymbol{\xi}^\wedge) \exp (\boldsymbol{\xi}^\wedge )p - \exp (\boldsymbol{\xi }^\wedge )p}{\delta \boldsymbol{\xi }} \\ &= \lim_{\delta \boldsymbol{\xi} \to 0} \frac{\delta \boldsymbol{\xi}^\wedge \exp (\boldsymbol{\xi}^\wedge )p}{\delta \boldsymbol{\xi }} \\ &= \lim_{\delta \boldsymbol{\xi} \to 0} \frac{\begin{bmatrix} \delta \phi ^\wedge & \delta \rho \\ 0^\text{T} & 0 \end{bmatrix} \begin{bmatrix} \boldsymbol{R}p+t \\ 1 \end{bmatrix}}{\delta \boldsymbol{\xi }} \\ &= \lim_{\delta \boldsymbol{\xi} \to 0} \frac{\begin{bmatrix} \delta \phi ^\wedge(\boldsymbol{R}p+t) + \delta \rho \\ 0 \end{bmatrix}}{\delta \boldsymbol{\xi }} \\ &= \begin{bmatrix} \boldsymbol{I} & -(\boldsymbol{R}p+t)^\wedge \\ \boldsymbol{0}^\text{T} & \boldsymbol{0}^\text{T} \end{bmatrix} \\ &\triangleq (\boldsymbol{T}p)^{\odot } \end{aligned} \tag{27} ∂δξ∂Tp=δξ→0limδξexp(δξ∧)exp(ξ∧)p−exp(ξ∧)p≈δξ→0limδξ(I+δξ∧)exp(ξ∧)p−exp(ξ∧)p=δξ→0limδξδξ∧exp(ξ∧)p=δξ→0limδξ[δϕ∧0Tδρ0][Rp+t1]=δξ→0limδξ[δϕ∧(Rp+t)+δρ0]=[I0T−(Rp+t)∧0T]≜(Tp)⊙(27)
-
4.3.3 小结
- 利用
BCH线性近似，可以推导so(3)so(3)so(3) 和 se(3)se(3)se(3) 上的导数模型和扰动模型 - 通常情况下，扰动模型形式更为简单，所以更常用一些
4.4 演示：SOPHUS库
GitHub链接：https://github.com/gaoxiang12/slambook
本节对应的是 ch4
