1. 前言

  我们学习了 Service 对象，它是 Kubernetes 内置的负载均衡机制，使用静态 IP 地址代理动态变化的 Pod，支持域名访问和服务发现，是微服务架构必需的基础设施。

  Service 很有用，但也只能说是“基础设施”，它对网络流量的管理方案还是太简单，离复杂的现代应用架构需求还有很大的差距，所以 Kubernetes 就在 Service 之上又提出了一个新的概念：Ingress。比起 Service，Ingress 更接近实际业务，对它的开发、应用和讨论也是社区里最火爆的，今天我们就来看看 Ingress，还有与它关联的 Ingress Controller、Ingress Class 等对象。

2. 为什么要有 Ingress?

  通过上次课程的讲解，我们知道了 Service 的功能和运行机制，它本质上就是一个由 kube-proxy 控制的四层负载均衡，在 TCP/IP 协议栈上转发流量（Service 工作原理示意图）：
  但在四层上的负载均衡功能还是太有限了，只能够依据 IP 地址和端口号做一些简单的判断和组合，而我们现在的绝大多数应用都是跑在七层的 HTTP/HTTPS 协议上的，有更多的高级路由条件，比如主机名、URI、请求头、证书等等，而这些在 TCP/IP 网络栈里是根本看不见的。

2.1 Service 的缺点

  Service比较适合代理集群内部的服务。如果想要把服务暴露到集群外部，就只能使用 NodePort 或者 LoadBalancer 这两种方式，而它们都缺乏足够的灵活性，难以管控，这就导致了一种很无奈的局面：我们的服务空有一身本领，却没有合适的机会走出去大展拳脚。

2.2 (Ingress)怎么解决Service 的缺点？

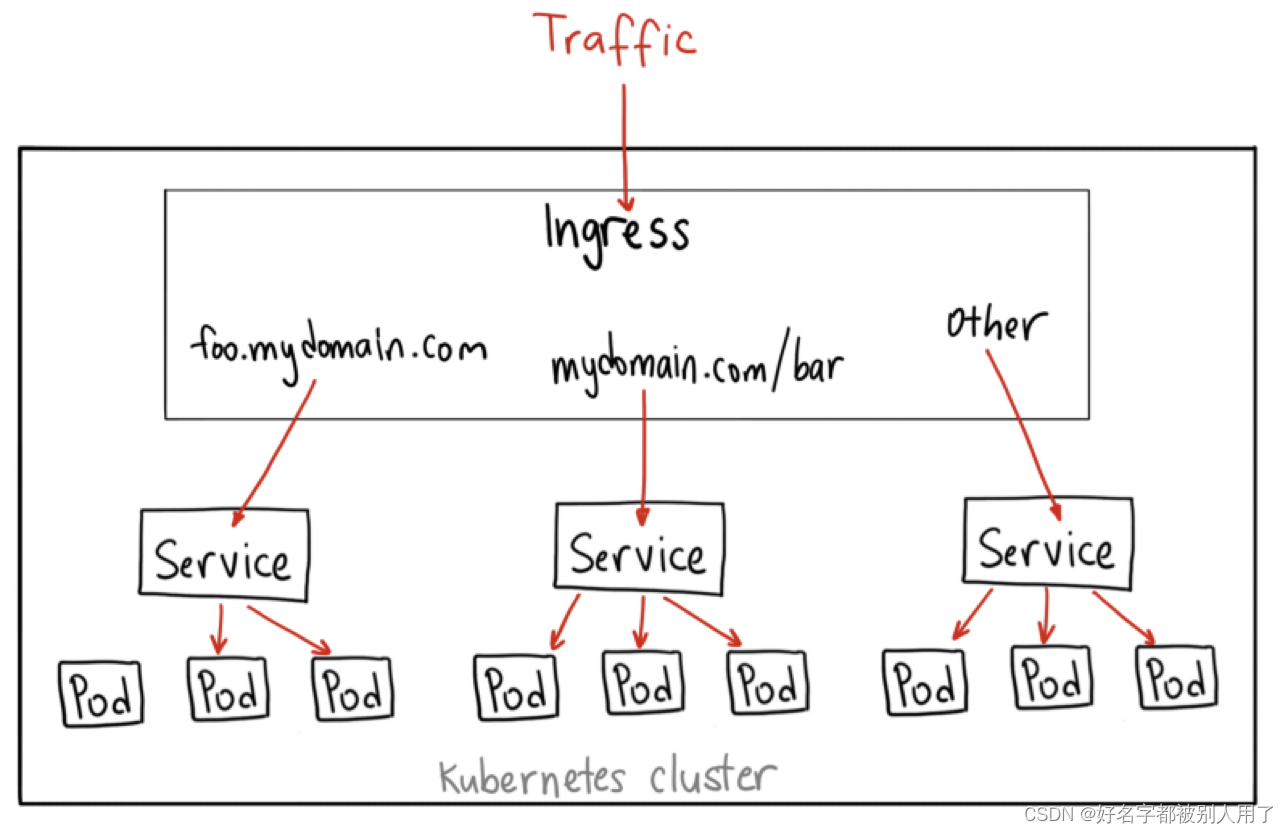

  Kubernetes 还是沿用了 Service 的思路，既然 Service 是四层的负载均衡，那么我再引入一个新的 API 对象，在七层上做负载均衡是不是就可以了呢？

  不**过除了七层负载均衡，这个对象还应该承担更多的职责，也就是作为流量的总入口，统管集群的进出口数据**，“扇入”“扇出”流量（也就是我们常说的“南北向”），让外部用户能够安全、顺畅、便捷地访问内部服务

  所以，这个 API 对象就顺理成章地被命名为 Ingress，意思就是集群内外边界上的入口

3. 为什么要有 Ingress Controller 和 IngressClass?

3.1 为什么要有 Ingress Controller？

  再对比一下 Service 我们就能更透彻地理解 Ingress。

  Ingress 可以说是在七层上另一种形式的 Service，它同样会代理一些后端的 Pod，也有一些路由规则来定义流量应该如何分配、转发，只不过这些规则都使用的是 HTTP/HTTPS 协议。你应该知道，Service 本身是没有服务能力的，它只是一些 iptables 规则，真正配置、应用这些规则的实际上是节点里的 kube-proxy 组件。如果没有 kube-proxy，Service 定义得再完善也没有用。

  同样的，Ingress 也只是一些 HTTP 路由规则的集合，相当于一份静态的描述文件，真正要把这些规则在集群里实施运行，还需要有另外一个东西，这就是 Ingress Controller，它的作用就相当于 Service 的 kube-proxy，能够读取、应用 Ingress 规则，处理、调度流量。按理来说，Kubernetes 应该把 Ingress Controller 内置实现，作为基础设施的一部分，就像 kube-proxy 一样。

3.1.1 Ingress Controller

  不过 Ingress Controller 要做的事情太多，与上层业务联系太密切，所以 Kubernetes 把 Ingress Controller 的实现交给了社区，任何人都可以开发 Ingress Controller，只要遵守 Ingress 规则就好。

  这就造成了 Ingress Controller“百花齐放”的盛况。由于 Ingress Controller 把守了集群流量的关键入口，掌握了它就拥有了控制集群应用的“话语权”，所以众多公司纷纷入场，精心打造自己的 Ingress Controller，意图在 Kubernetes 流量进出管理这个领域占有一席之地。

  这些实现中最著名的，就是老牌的反向代理和负载均衡软件 Nginx 了。从 Ingress Controller 的描述上我们也可以看到，HTTP 层面的流量管理、安全控制等功能其实就是经典的反向代理，而 Nginx 则是其中稳定性最好、性能最高的产品，所以它也理所当然成为了 Kubernetes 里应用得最广泛的 Ingress Controller。

3.1.1 Ingress Controller 常见公司

  不过，因为 Nginx 是开源的，谁都可以基于源码做二次开发，所以它又有很多的变种，比如社区的 Kubernetes Ingress Controller（https://github.com/kubernetes/ingress-nginx）、Nginx 公司自己的 Nginx Ingress Controller（https://github.com/nginxinc/kubernetes-ingress）、还有基于 OpenResty 的 Kong Ingress Controller（https://github.com/Kong/kubernetes-ingress-controller）等等。

3.1.2 Ingress Controller 在 Kubernetes 集群里的地位

  根据 Docker Hub 上的统计，Nginx 公司的开发实现是下载量最多的 Ingress Controller，所以我将以它为例，讲解 Ingress 和 Ingress Controller 的用法。

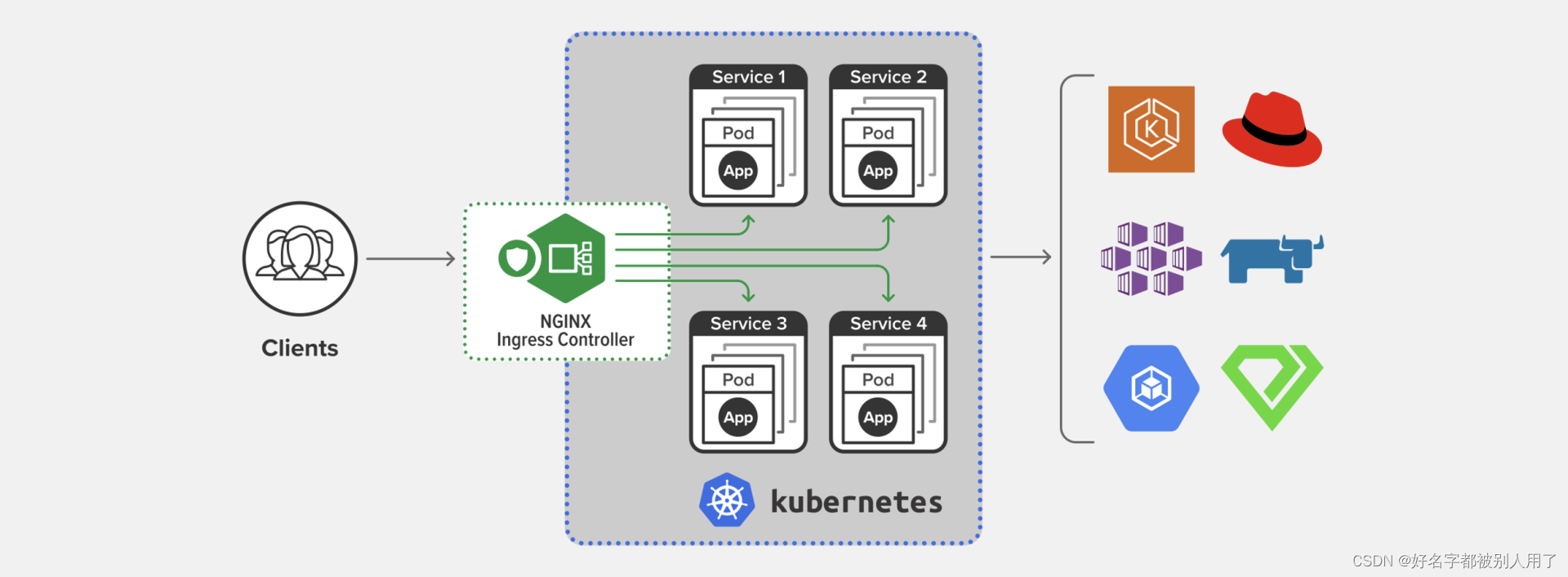

  下面的这张图就来自 Nginx 官网，比较清楚地展示了 Ingress Controller 在 Kubernetes 集群里的地位：

3.2 为什么要有 IngressClass？

  那么到现在，有了 Ingress 和 Ingress Controller，我们是不是就可以完美地管理集群的进出流量了呢？

  最初 Kubernetes 也是这么想的，一个集群里有一个 Ingress Controller，再给它配上许多不同的 Ingress 规则，应该就可以解决请求的路由和分发问题了。

  但随着 Ingress 在实践中的大量应用，很多用户发现这种用法会带来一些问题，比如：

• 由于某些原因，项目组需要引入不同的 Ingress Controller，但 Kubernetes 不允许这样做；
• Ingress 规则太多，都交给一个 Ingress Controller 处理会让它不堪重负；
• 多个 Ingress 对象没有很好的逻辑分组方式，管理和维护成本很高；
• 集群里有不同的租户，他们对 Ingress 的需求差异很大甚至有冲突，无法部署在同一个 Ingress Controller 上。

3.2.1 IngressClass的作用是什么？

  所以，Kubernetes 就又提出了一个 Ingress Class 的概念，让它插在 Ingress 和 Ingress Controller 中间，作为流量规则和控制器的协调人，解除了 Ingress 和 Ingress Controller 的强绑定关系。

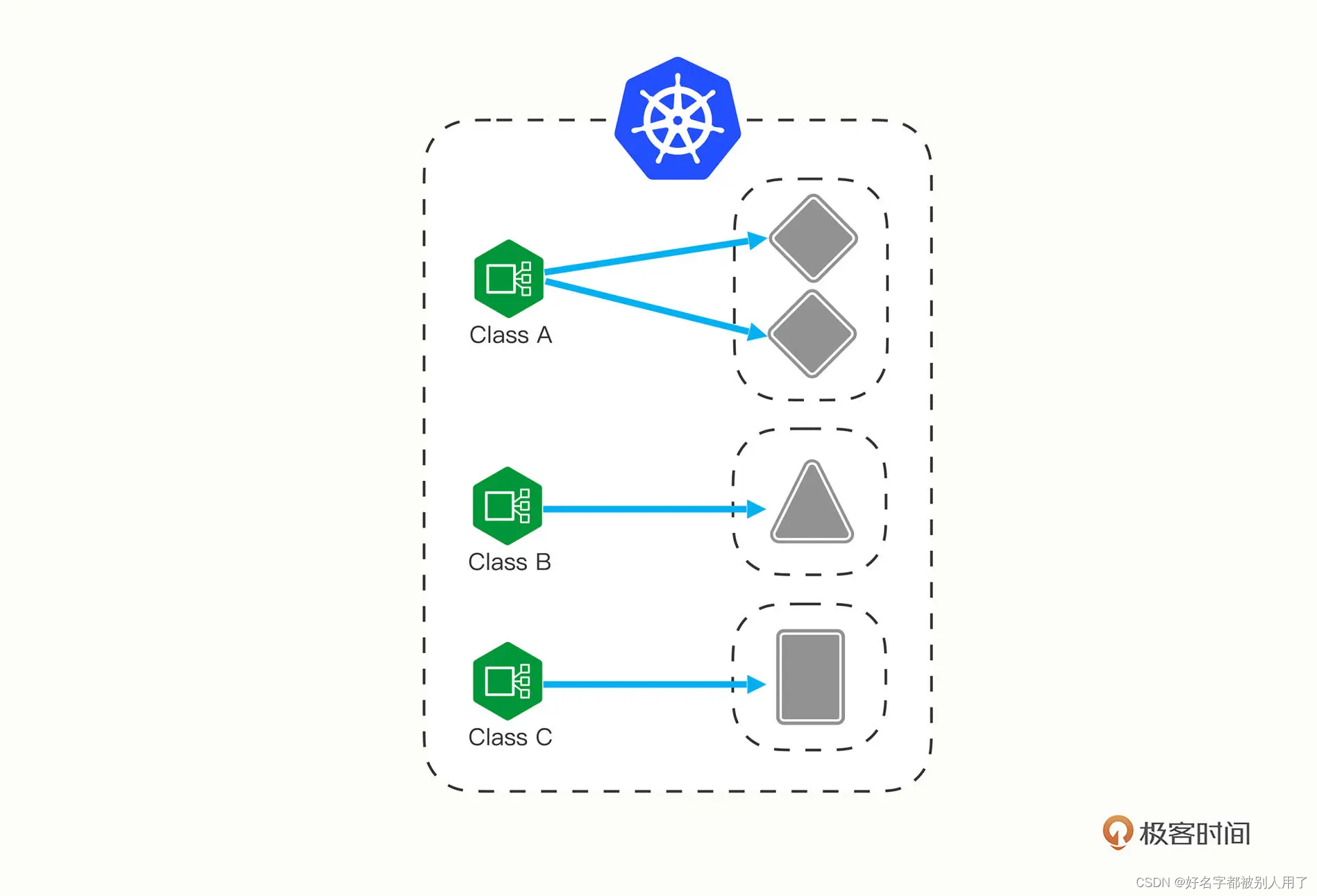

  现在，Kubernetes 用户可以转向管理 Ingress Class，用它来定义不同的业务逻辑分组，简化 Ingress 规则的复杂度。比如说，我们可以用 Class A 处理博客流量、Class B 处理短视频流量、Class C 处理购物流量。
  这些 Ingress 和 Ingress Controller 彼此独立，不会发生冲突，所以上面的那些问题也就随着 Ingress Class 的引入迎刃而解了。

4. 如何使用 YAML 描述 Ingress/Ingress Class ?

  我们花了比较多的篇幅学习 Ingress、 Ingress Controller、Ingress Class 这三个对象，全是理论，你可能觉得学得有点累。但这也是没办法的事情，毕竟现实的业务就是这么复杂，而且这个设计架构也是社区经过长期讨论后达成的一致结论，是我们目前能获得的最佳解决方案。

  好，了解了这三个概念之后，我们就可以来看看如何为它们编写 YAML 描述文件了。

  和之前学习 Deployment、Service 对象一样，首先应当用命令 kubectl api-resources 查看它们的基本信息，输出列在这里了：

kubectl api-resources
NAME          SHORTNAMES   APIVERSION           NAMESPACED   KIND
ingresses       ing          networking.k8s.io/v1   true         Ingress
ingressclasses               networking.k8s.io/v1   false        IngressClass

4.1 为什么 kubectl api-resources 找不到Ingress Controller？

  你可以看到，Ingress 和 Ingress Class 的 apiVersion 都是“networking.k8s.io/v1”，而且 Ingress 有一个简写“ing”，但 Ingress Controller 怎么找不到呢？

这是因为 Ingress Controller 和其他两个对象不太一样，它不只是描述文件，是一个要实际干活、处理流量的应用程序，而应用程序在 Kubernetes 里早就有对象来管理了，那就是 Deployment 和 DaemonSet，所以我们只需要再学习 Ingress 和 Ingress Class 的的用法就可以了。

4.2 Ingress/Ingress Class 用法

4.2.1 Ingress 用法

先看 Ingress。
Ingress 也是可以使用 kubectl create 来创建样板文件的，和 Service 类似，它也需要用两个附加参数：

• –class，指定 Ingress 从属的 Ingress Class 对象。
• –rule，指定路由规则，基本形式是“URI=Service”，也就是说是访问 HTTP 路径就转发到对应的 Service 对象，再由 Service 对象转发给后端的 Pod。

好，现在我们就执行命令，看看 Ingress 到底长什么样：

export out="--dry-run=client -o yaml"
kubectl create ing ngx-ing --rule="ngx.test/=ngx-svc:80" --class=ngx-ink $out

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:name: ngx-ingspec:ingressClassName: ngx-inkrules:- host: ngx.testhttp:paths:- path: /pathType: Exactbackend:service:name: ngx-svcport:number: 80

4.2.1.1 Ingress 的 YAML 的 rules 字段

  在这份 Ingress 的 YAML 里，有两个关键字段：“ingressClassName”和“rules”，分别对应了命令行参数，含义还是比较好理解的。

  只是“rules”的格式比较复杂，嵌套层次很深。不过仔细点看就会发现它是把路由规则拆散了，有 host 和 http path，在 path 里又指定了路径的匹配方式，可以是精确匹配（Exact）或者是前缀匹配（Prefix），再用 backend 来指定转发的目标 Service 对象。

  不过我个人觉得，Ingress YAML 里的描述还不如 kubectl create 命令行里的 --rule 参数来得直观易懂，而且 YAML 里的字段太多也很容易弄错，建议你还是让 kubectl 来自动生成规则，然后再略作修改比较好。

4.2.1 Ingress Class 用法

  有了 Ingress 对象，那么与它关联的 Ingress Class 是什么样的呢？

  其实 Ingress Class 本身并没有什么实际的功能，只是起到联系 Ingress 和 Ingress Controller 的作用，所以它的定义非常简单，在“spec”里只有一个必需的字段“controller”，表示要使用哪个 Ingress Controller，具体的名字就要看实现文档了。

  比如，如果我要用 Nginx 开发的 Ingress Controller，那么就要用名字“nginx.org/ingress-controller”

apiVersion: networking.k8s.io/v1
kind: IngressClass
metadata:name: ngx-inkspec:controller: nginx.org/ingress-controller

4.3 ngress 和 Service、Ingress Class 关系图

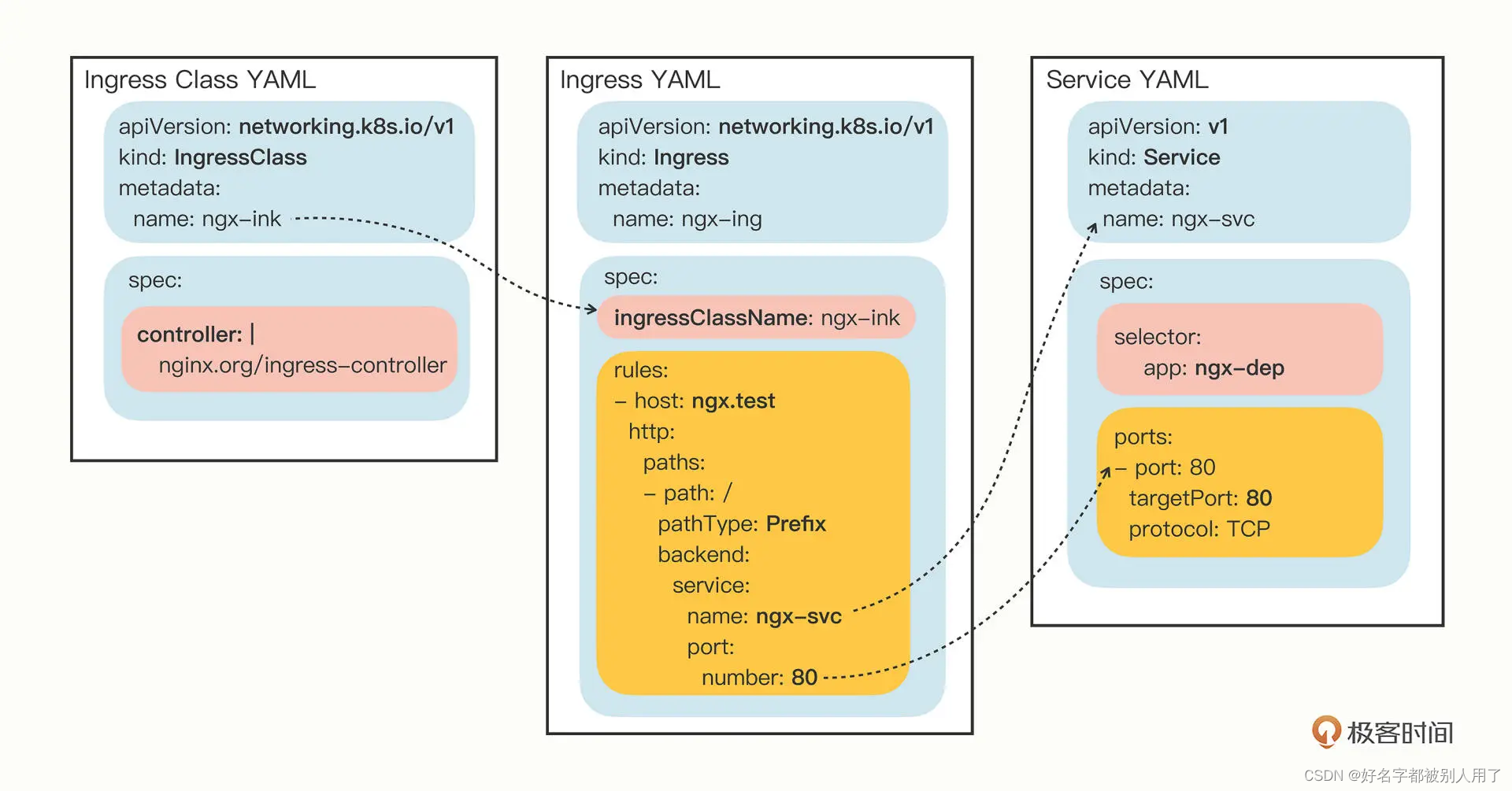

Ingress 和 Service、Ingress Class 的关系我也画成了一张图，方便你参考：
