利用OpenCV的函数LUT()对矩阵的数据进行查表映射

LUT是Look Up Table 的缩写，意为查表映射。

OpenCV的函数LUT()能实现图像灰度值或者说矩阵元素值的查表映射功能。

函数LUT()的C++原型如下：

void cv::LUT(InputArray src,InputArray lut,OutputArray dst)

函数LUT()的Python原型如下：

dst=cv.LUT(src, lut[, dst])

第一个参数src仅支持8位的数据，但可以是多通道的图像。

第二个参数lut是一个1×256的矩阵，其中存放着每个灰度值经过映射后的数值，可以是单通道的图像或者与第一个参数具有相同的通道数。
如果第二个参数是单通道图像，则src中的每个通道都按照一个LUT进行映射；
如果第二个参数是多通道图像，则src中的第i个通道按照第二个参数的第i个通道的LUT进行映射。

函数LUT()输出图像或矩阵的数据类型与第二个参数lut的数据类型一致。

进行映射操作的时候，原图像或矩阵中的元素值作为lut的索引值，索引对应元素的值作为映射后的新值。

这个函数的使用非常简单，大家看了上面的叙述再结合下面的例子，就能掌握它的使用了。

C++示例代码如下：

//出处：昊虹AI笔记网(hhai.cc)
//用心记录计算机视觉和AI技术//OpenCV版本 OpenCV3.0#include
#include using namespace std;
using namespace cv;int main()
{cv::Mat A1 = (cv::Mat_(3, 3) << 41, 41, 41,111, 111, 111,240, 240, 240);cout << "A1中的数据为：\n" << A1 << endl << endl;Mat LUT_1 = Mat::zeros(1, 256, CV_8UC1);LUT_1.colRange(0, 100) = 50;LUT_1.colRange(100, 200) = 70;LUT_1.colRange(200, 256) = 80;// cout << "LUT_1中的数据为：\n" << LUT_1 << endl << endl;cv::Mat B1;LUT(A1, LUT_1, B1);cout << "A1中的数据经查表映射后为：\n" << B1 << endl << endl;return(0);
}

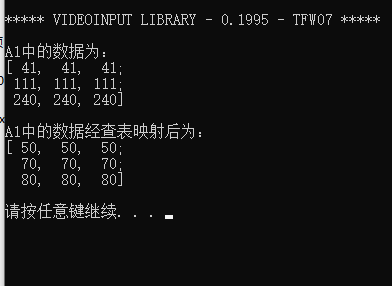

运行结果如下：

Python示例代码如下：

#!/usr/bin/env python
# -*- coding: utf-8 -*-
# 出处：昊虹AI笔记网(hhai.cc)
# 用心记录计算机视觉和AI技术
# OpenCV的版本为4.4.0import numpy as np
import cv2 as cvif __name__ == '__main__':A1 = np.array([[40, 40, 40],[110, 110, 110],[240, 240, 240]], dtype='uint8')LUT_1 = np.zeros(256, dtype='uint8')LUT_1[0: 100] = 50LUT_1[100: 200] = 70LUT_1[200:] = 80B1 = cv.LUT(A1, LUT_1)

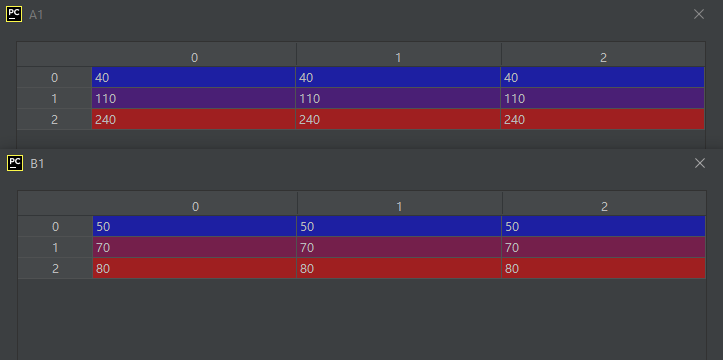

运行结果如下：
