零代码使用air32做USB转串口
创始人
2024-03-13 05:23:17
0次

零代码实现USB转串口

环境搭建参考Air32F103使用手册

创建工程

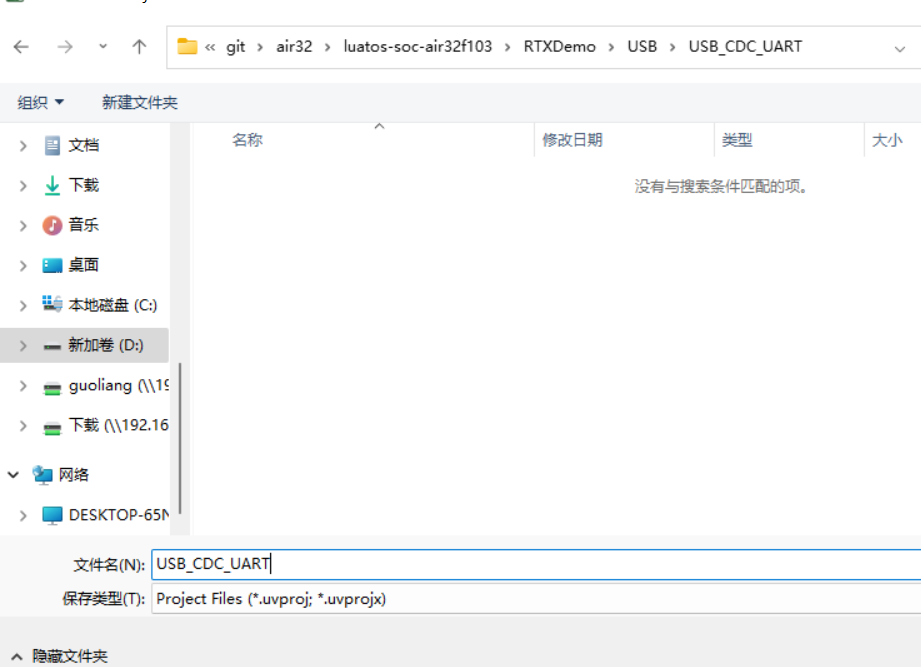

新建工程

image-20221202155517876

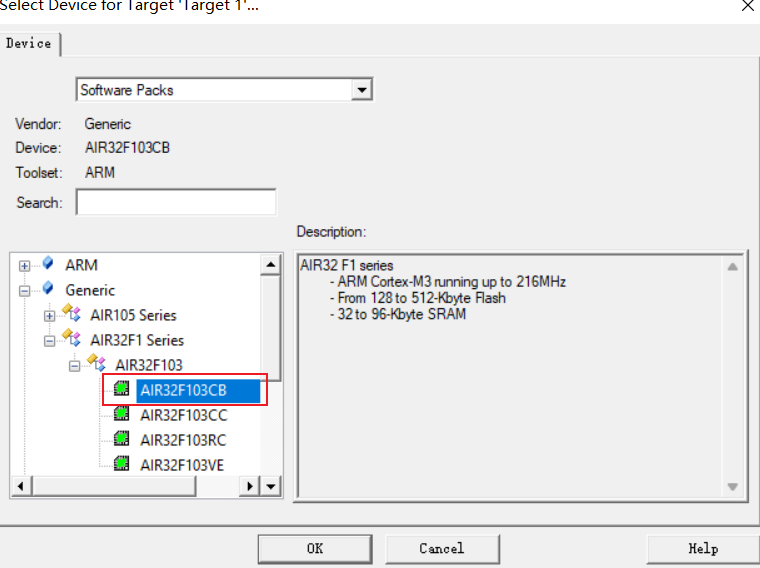

选择设备为AIR32F103CB

image-20221202155555978

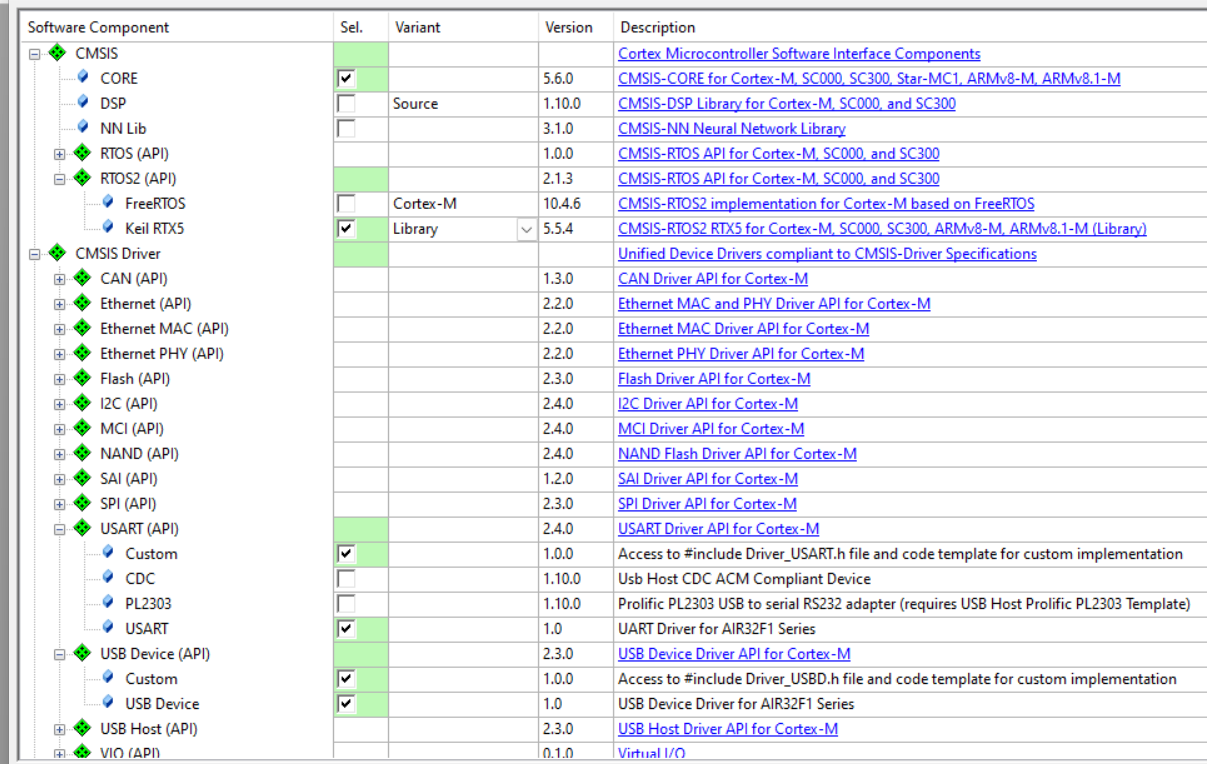

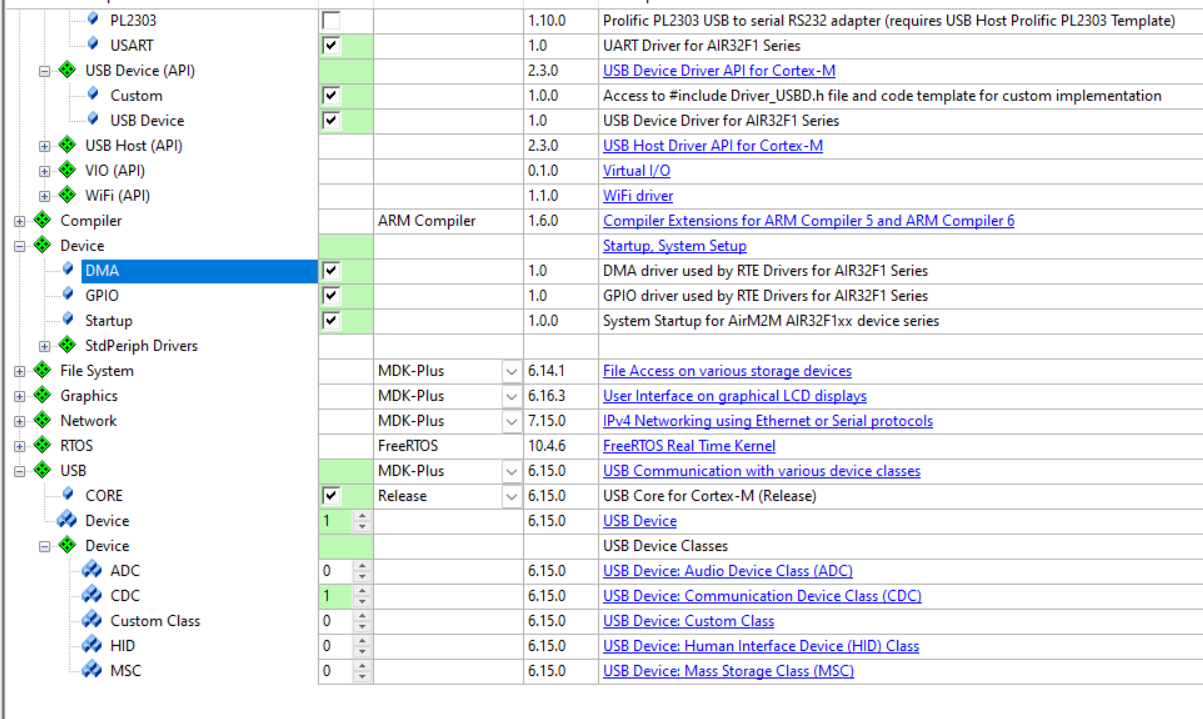

在弹出的RTE窗口勾选如下组件

image-20221202155742006

image-20221202155757747

配置工程

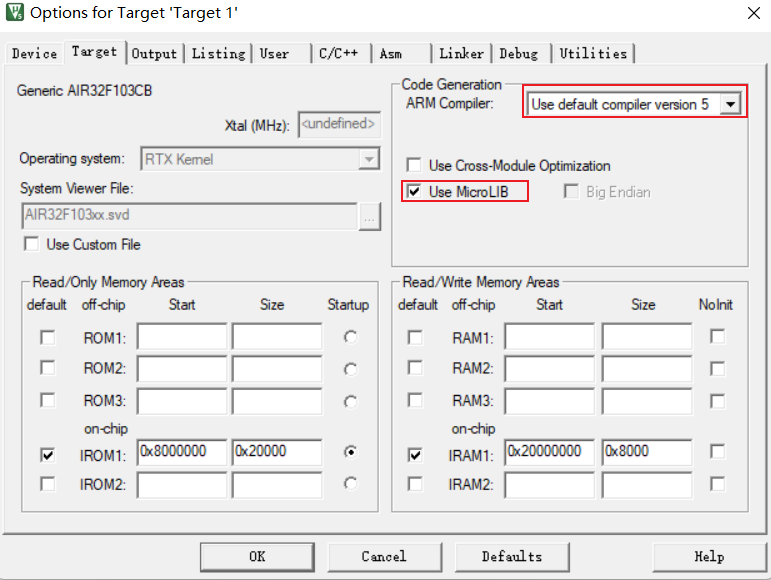

修改编译器为AC5，并启用MicroLIB

image-20221202162113591

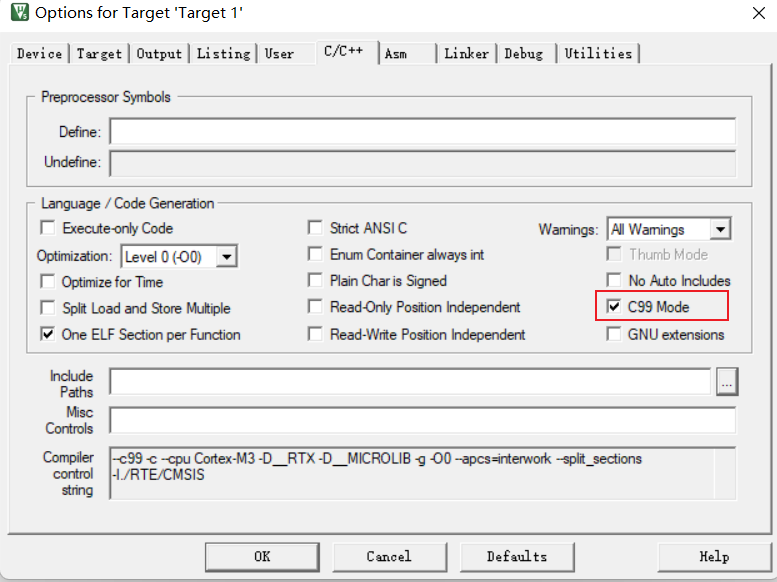

启用C99标准支持

image-20221202162207773

添加代码

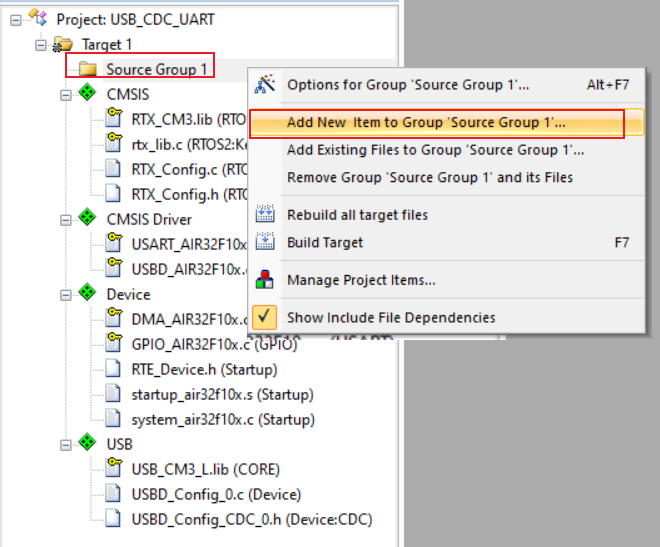

添加功能代码，在Source Group文件夹右键，添加新文件

image-20221202155849251

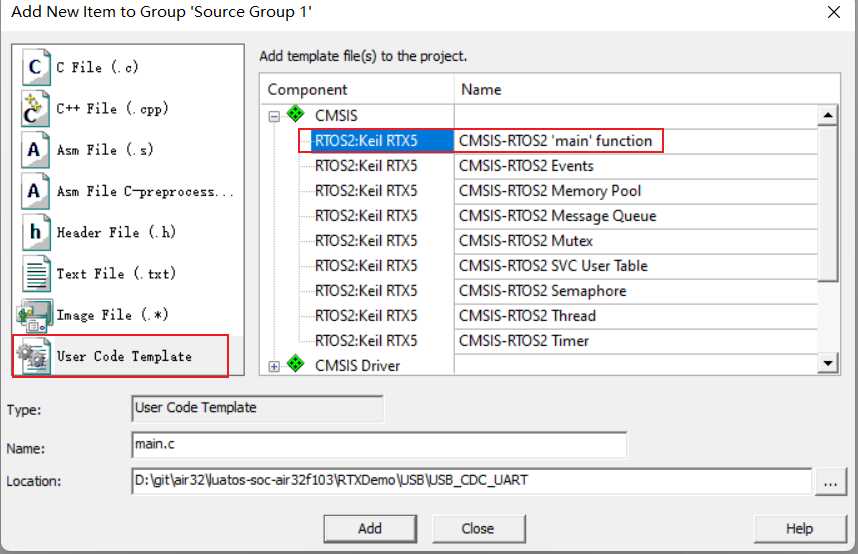

添加RTOS2示例main.c

image-20221202155933736

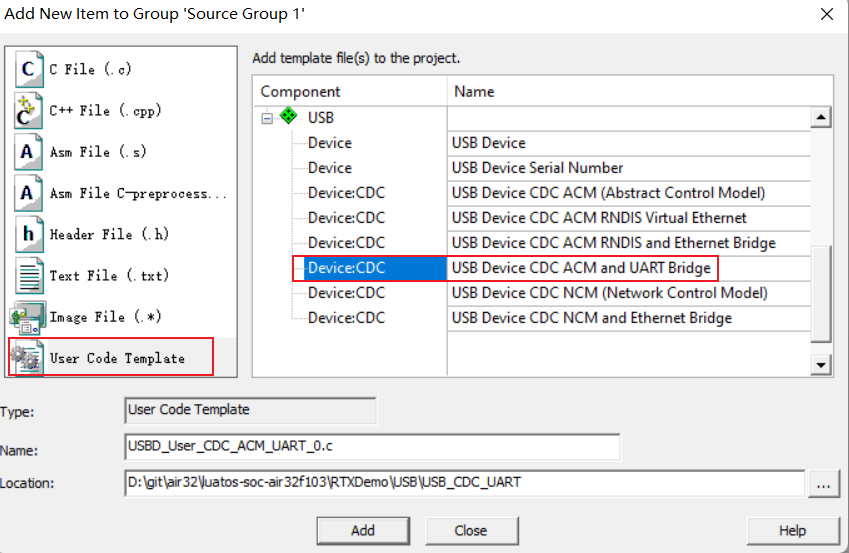

添加USB的CDC转UART示例代码

image-20221202160026250

配置硬件

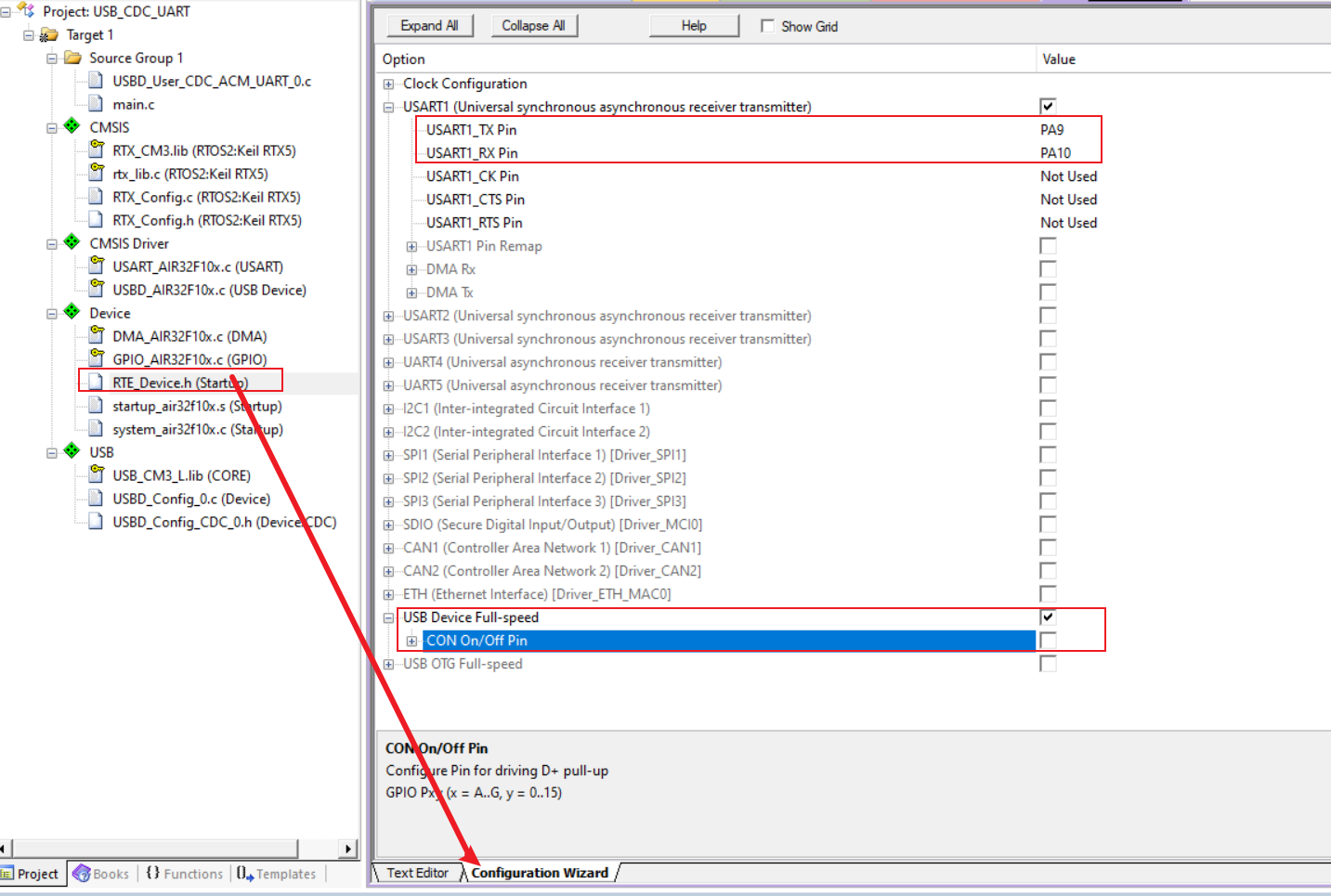

开启USB和串口1，使用PA9和PA10

image-20221202160311844

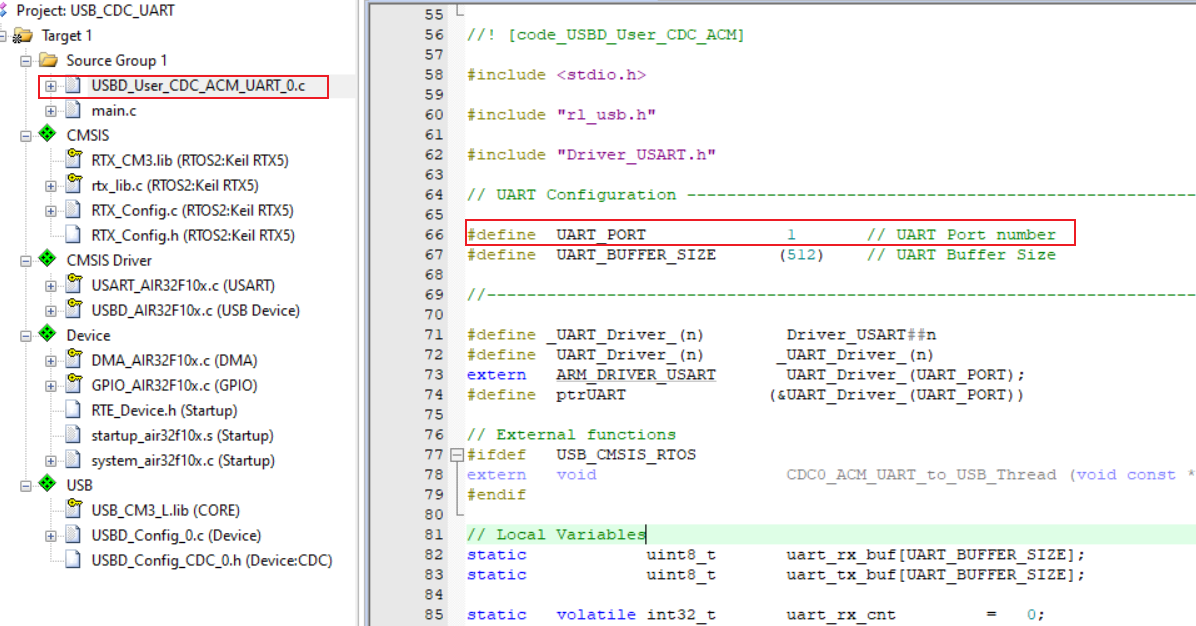

将USBD_User_CDC_ACM_UART_0.c里面的UART_PORT改成我们上面配置的1，要是用别的串口就改成实际的

image-20221202160848223

配置系统

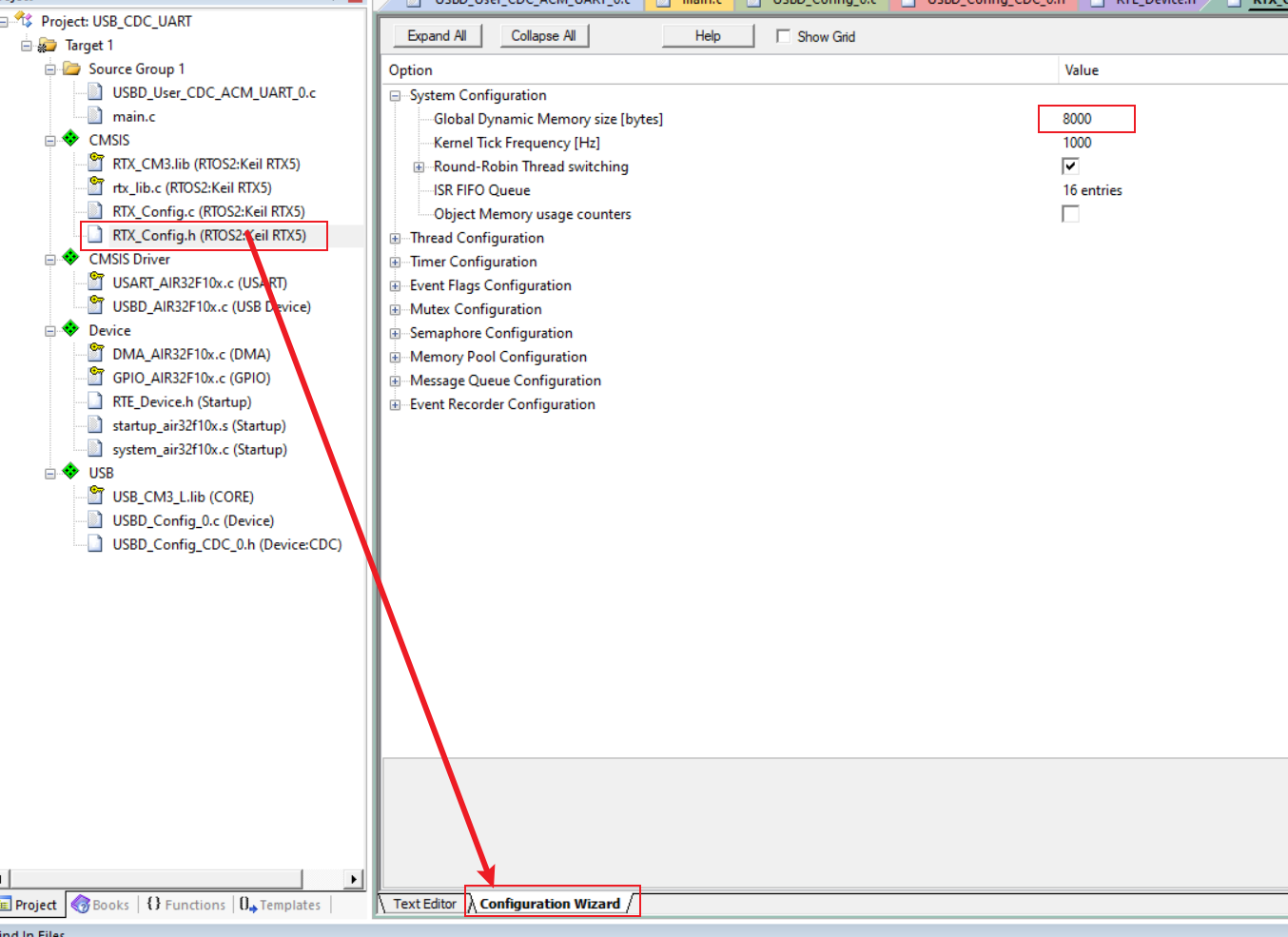

配置RTX系统内存大小为8K，默认32K太大会导致编译不过

image-20221202160428720

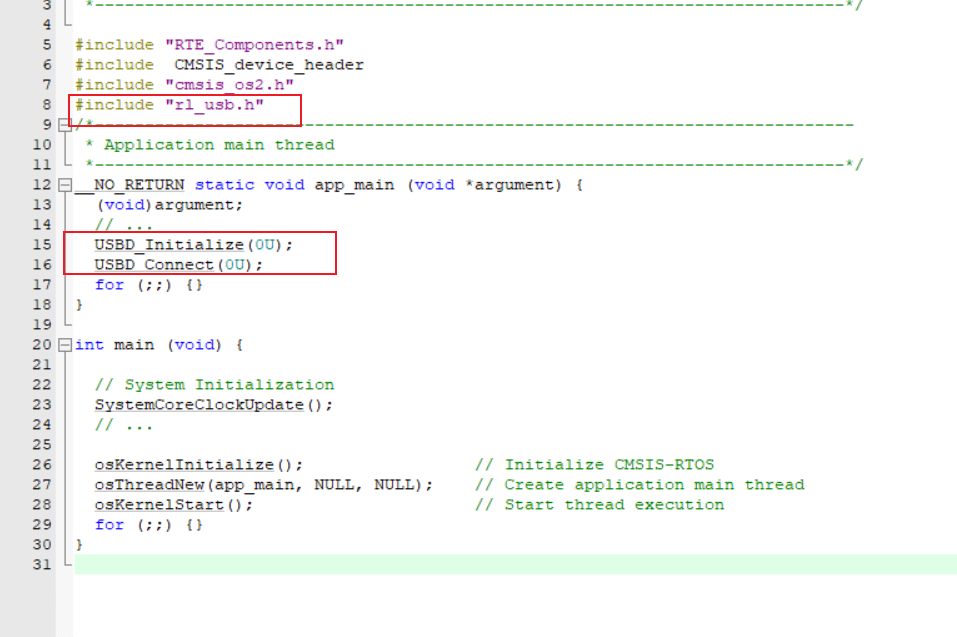

main文件中添加#include "rl_usb.h"头文件，并添加 USBD_Initialize(0U); USBD_Connect(0U); 这两行代码启动USB连接

image-20221202160620811

烧录测试

根据Air32F103使用手册中的方法烧录固件到设备中，然后使用串口线连接开发板的PA9（芯片TX接串口线RX）和PA10（芯片RX接串口线TX）

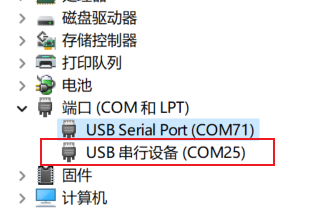

将USB接上电脑，可以在端口中看到USB串行设备就是我们的CDC口了

image-20221202163353662

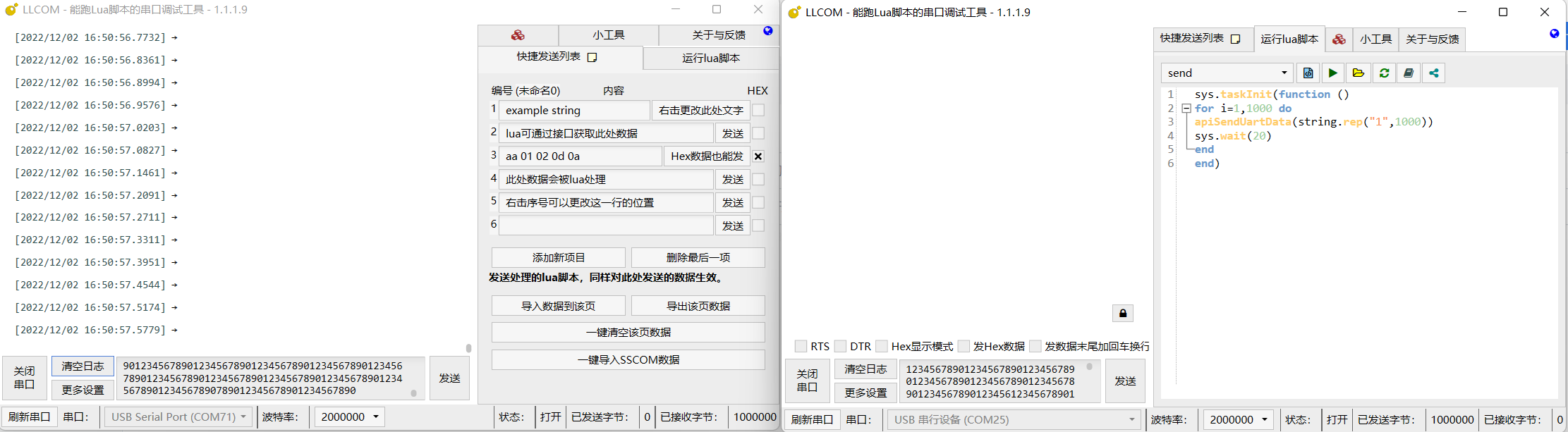

llcom写个脚本自动测一下联系发送，2M波特率一百万包没有丢包

image-20221202165205831
