Java 并发编程之ConcurrentHashMap原理详解

文章目录

• Java 并发编程之ConcurrentHashMap原理详解
• • 原理剖析
  • 源码剖析
  • • 一、构造方法分析
    • 二、初始化
    • 三、put()实现分析
    • 四、扩容

原理剖析

HashMap通常的实现方式是“数组+链表”，这种方式被称为“拉链法”。 ConcurrentHashMap在这个基本原理之上进行了各种优化。

⾸先是所有数据都放在⼀个⼤的HashMap中，其次是引入了红黑树。

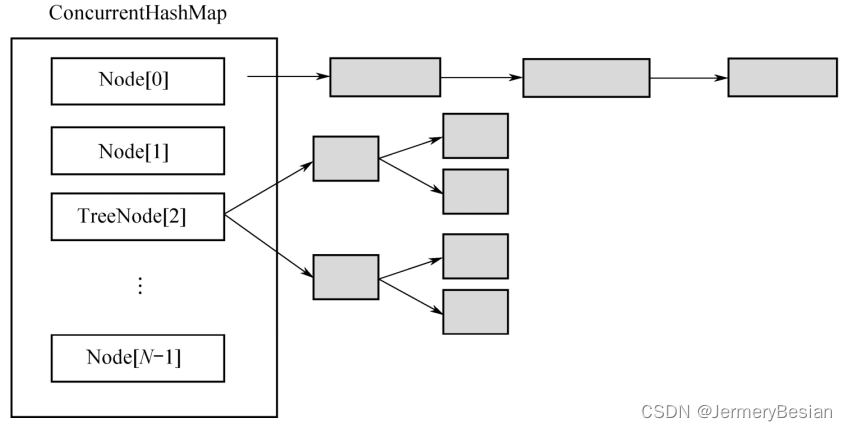

其原理如下图所示：

如果头节点是Node类型，则尾随它的就是⼀个普通的链表。如果头节点是TreeNode类型，它的后面就是⼀颗红黑树， TreeNode是Node的子类。

链表和红黑树之间可以相互转换：初始的时候是链表，当链表中的元素超过某个阈值时，把链表转换成红黑树。反之，当红黑树中的元素个数小于某个阈值时，再转换为链表。

那为什么要做这种设计呢？

1. 使⽤红黑树，当⼀个槽里有很多元素时，其查询和更新速度会比链表快很多， Hash冲突的问题由此得到较好的解决。
2. 加锁的粒度，并非整个ConcurrentHashMap，而是对每个头节点分别加锁，即并发度，就是Node数组的⻓度，初始长度为16。
3. 并发扩容，这是难度最大的。当⼀个线程要扩容Node数组的时候，其他线程还要读写，因此处理过程很复杂，后面会详细分析。

总结

由上述对比可以总结出来：这种设计⼀方面降低了Hash冲突，另⼀方面也提升了并发度。

下面从构造方法开始，一步步深入分析其实现过程

源码剖析

一、构造方法分析

/*** Creates a new, empty map with an initial table size based on* the given number of elements ({@code initialCapacity}), table* density ({@code loadFactor}), and number of concurrently* updating threads ({@code concurrencyLevel}).** @param initialCapacity the initial capacity. The implementation* performs internal sizing to accommodate this many elements,* given the specified load factor.* @param loadFactor the load factor (table density) for* establishing the initial table size* @param concurrencyLevel the estimated number of concurrently* updating threads. The implementation may use this value as* a sizing hint.* @throws IllegalArgumentException if the initial capacity is* negative or the load factor or concurrencyLevel are* nonpositive*/public ConcurrentHashMap(int initialCapacity,float loadFactor, int concurrencyLevel) {if (!(loadFactor > 0.0f) || initialCapacity < 0 || concurrencyLevel <= 0)throw new IllegalArgumentException();if (initialCapacity < concurrencyLevel)   // Use at least as many bins// 如果设置的初始化容量小于预估的并发更新线程数，则初始容量设为该预估的并发线程数initialCapacity = concurrencyLevel;   // as estimated threadslong size = (long)(1.0 + (long)initialCapacity / loadFactor);int cap = (size >= (long)MAXIMUM_CAPACITY) ?MAXIMUM_CAPACITY : tableSizeFor((int)size);// 表初始化和调整大小控件// 在表初始化方法中，用于CAS操作控制并发线程的初始化过程:如果为-1，则表正在初始化或调整大小this.sizeCtl = cap;}

在上面的代码中，变量cap就是Node数组的长度，保持为2的整数次方。 tableSizeFor()方法是根据传入的初始容量，计算出⼀个合适的数组长度。具体而言： 1.5倍的初始容量+1，再往上取最接近的2的整数次方，作为数组长度cap的初始值。

这里的 sizeCtl，其含义是用于控制在初始化或者并发扩容时候的线程数，只不过其初始值设置成cap。

二、初始化

在上面的构造方法里只计算了数组的初始⼤小，并没有对数组进行初始化。当多个线程都往里面放入元素的时候，再进行初始化。这就存在⼀个问题：多个线程重复初始化。下面看⼀下是如何处理的。

/*** Initializes table, using the size recorded in sizeCtl.*/private final Node[] initTable() {Node[] tab; int sc;while ((tab = table) == null || tab.length == 0) {// 跟下面else中的cas操作对应// 如果sizeCtl被修改为-1，说明此时有线程在初始化操作，因此当前线程自悬等待if ((sc = sizeCtl) < 0)Thread.yield(); // lost initialization race; just spin// 利用CAS操作来解决多线程下的初始化操作// CAS操作成功的线程会把sizeCtl的值置为-1，从而使其他线程yield等待else if (U.compareAndSwapInt(this, SIZECTL, sc, -1)) {try {if ((tab = table) == null || tab.length == 0) {int n = (sc > 0) ? sc : DEFAULT_CAPACITY;@SuppressWarnings("unchecked")// Node数组初始化，初始容量为nNode[] nt = (Node[])new Node[n];table = tab = nt;// 初始化成功后，sizeCtl=n-(n>>>2)=0.75n// 表示下一次扩容的阈值:n-n/4sc = n - (n >>> 2);}} finally {// sizeCtl赋新值，为上面计算出的下一次扩容的阈值sizeCtl = sc;}break;}}return tab;}

通过上面的代码可以看到，多个线程的竞争是通过对sizeCtl进行CAS操作实现的。如果某个线程成功地把 sizeCtl设置为-1，它就拥有了初始化的权利，进⼊初始化的代码模块，等到初始化完成，再把sizeCtl设置回去。其他线程则⼀直执行while循环，自旋等待，直到数组不为null，即当初始化结束时，退出整个方法。

因为初始化的⼯作量很小，所以此处选择的策略是让其他线程⼀直等待，而没有帮助其初始化。

三、put()实现分析

/** Implementation for put and putIfAbsent */final V putVal(K key, V value, boolean onlyIfAbsent) {if (key == null || value == null) throw new NullPointerException();int hash = spread(key.hashCode());int binCount = 0;for (Node[] tab = table;;) {Node f; int n, i, fh;// 分支1，整个数组初始化if (tab == null || (n = tab.length) == 0)tab = initTable();// 分支2：第i个元素初始化// 这里调用tabAt方法获取到Node数组第i个位置下的值，如果为空，则初始化当前插入元素插入到数组第i个索引位置else if ((f = tabAt(tab, i = (n - 1) & hash)) == null) {// 利用CAS方法尝试插入，如果CAS操作成功，说明当前元素已经插入到第i个索引位置，则break退出。if (casTabAt(tab, i, null,new Node(hash, key, value, null)))break;                   // no lock when adding to empty bin}// 分支3：尝试扩容else if ((fh = f.hash) == MOVED)tab = helpTransfer(tab, f);// 分支4：插入元素到链尾，或红黑树中else {V oldVal = null;// 重点，利用synchronized关键字加锁。// 同时，可以看到，锁的粒度是Node数组中节点的粒度，也就是只锁数组中每个Node节点，其他Node节点仍然可以访问synchronized (f) {if (tabAt(tab, i) == f) {if (fh >= 0) {binCount = 1;for (Node e = f;; ++binCount) {K ek;// 这里是更新的旧值的功能// 在插入的过程中，如果发现插入元素与已有元素相同，则用新的value值替换旧的value值// 这里的相同指 当且仅当两个元素的hashcode相同，且key值相同if (e.hash == hash &&((ek = e.key) == key ||(ek != null && key.equals(ek)))) {oldVal = e.val;if (!onlyIfAbsent)// 将插入的新value替换已有元素的旧valuee.val = value;break;}Node pred = e;// 这里e=e.next来遍历某一Node节点下的链表/红黑树if ((e = e.next) == null) {// 如果走到链尾，则将新元素插入到链尾pred.next = new Node(hash, key,value, null);break;}}}// 当fh<0时，表示当前节点下时红黑树else if (f instanceof TreeBin) {Node p;binCount = 2;// 将元素插入红黑树中，同样的，如果树中已有当前元素，则返回对应TreeNode元素对象，否则，返回nullif ((p = ((TreeBin)f).putTreeVal(hash, key,value)) != null) {oldVal = p.val;if (!onlyIfAbsent)// 如果已有元素，则更新旧值p.val = value;}}}}// binCount保存了节点是链表时的元素个数if (binCount != 0) {// 如果链表的元素个数大于设置的阈值=8，则会转成红黑树的操作if (binCount >= TREEIFY_THRESHOLD)treeifyBin(tab, i);if (oldVal != null)// 如果put过程是更新操作，会返回旧值return oldVal;break;}}}// 容器中总元素个数+1（sizeCtl+1）addCount(1L, binCount);return null;}

其中调用的几个方法为：

	// 其中h是key的hashCode()得到的// h ^ (h >>> 16)就是让高16位与低16位进行异或，目的是使得计算出来的哈希值更加散列。// & HASH_BITS(二进制是31个1)就是为了让最终得到的哈希值始终是一个正数。static final int spread(int h) {return (h ^ (h >>> 16)) & HASH_BITS;}

关键步骤分析：

• synchronized (f)：通过源码分析知道，ConcurrentHashMap并发的同步锁是加在Node数组中每个索引位置的节点上的，意味着每个数组元素有一把锁，并发度等于数组的长度。

• f = tabAt(tab, i = (n - 1) & hash。这里为了获取插入元素在Node数组中的索引位置，不是用的hash%n，而是采用了(n-1) & hash的方式。上面在对原理进行剖析时分析过，hashmap类的容器大小都是2的整数倍，因此(n-1)相当于除了高位为0外，其余位都为1。由于n=2^m，hashcode / n 相当于右移m位，而根据二进制求余的方法可知，这右移的m位就是余数。那么问题就在于如何获取这m位。由于n是2的整数幂，则n-1用二进制表示的位数就等于m，比如：n=8=2^3, 则n-1=7=0111、n=16=2^4，则n-1=15=0 1111。可以发现1的位数即等于m的幂数。这里的原因就在n是2的整数幂，所以n的二进制表示的1的位置，在m+1的位置，因此用n-1=m就可以获取到该取余所需的位数。

• put()方法过程中，如果插入的元素是ConcurrentHashMap中已有的，则会更新现在的值。这里判断相同的方法是：当且仅当两个元素的hashcode相同 且 key相同。

• binCount字段保存了节点是链表时的元素个数。在插入的过程中，binCount字段会对链表的长度计数，如果链表的元素个数大于设置的阈值=8，则会转成红黑树的操作。

四、扩容

扩容的实现是最复杂的，下面从treeifyBin()的源码方法讲起

/*** Replaces all linked nodes in bin at given index unless table is* too small, in which case resizes instead.*/private final void treeifyBin(Node[] tab, int index) {Node b; int n, sc;if (tab != null) {if ((n = tab.length) < MIN_TREEIFY_CAPACITY)// 数组长度小于阈值64，不做红黑树转换，直接扩容tryPresize(n << 1);else if ((b = tabAt(tab, index)) != null && b.hash >= 0) {// 链表转换为红黑树synchronized (b) {if (tabAt(tab, index) == b) {TreeNode hd = null, tl = null;// 遍历链表，初始化红黑树for (Node e = b; e != null; e = e.next) {TreeNode p =new TreeNode(e.hash, e.key, e.val,null, null);if ((p.prev = tl) == null)hd = p;elsetl.next = p;tl = p;}setTabAt(tab, index, new TreeBin(hd));}}}}}

在上面的代码中， MIN_TREEIFY_CAPACITY=64，意味着当数组的长度没有超过64的时候，数组的每个节点里都是链表，只会扩容，不会转换成红⿊树。只有当数组长度大于或等于64时（static final int MIN_TREEIFY_CAPACITY = 64;），才考虑把链表转换成红黑树。

上面方法在扩容时，调用了tryPresize方法，来进行扩容，接下来看一下这个方法内部实现：

private final void tryPresize(int size) {int c = (size >= (MAXIMUM_CAPACITY >>> 1)) ? MAXIMUM_CAPACITY :tableSizeFor(size + (size >>> 1) + 1);int sc;while ((sc = sizeCtl) >= 0) {Node[] tab = table; int n;if (tab == null || (n = tab.length) == 0) {n = (sc > c) ? sc : c;if (U.compareAndSwapInt(this, SIZECTL, sc, -1)) {try {if (table == tab) {@SuppressWarnings("unchecked")Node[] nt = (Node[])new Node[n];table = nt;sc = n - (n >>> 2);}} finally {sizeCtl = sc;}}}else if (c <= sc || n >= MAXIMUM_CAPACITY)break;else if (tab == table) {int rs = resizeStamp(n);if (sc < 0) {Node[] nt;if ((sc >>> RESIZE_STAMP_SHIFT) != rs || sc == rs + 1 ||sc == rs + MAX_RESIZERS || (nt = nextTable) == null ||transferIndex <= 0)break;if (U.compareAndSwapInt(this, SIZECTL, sc, sc + 1))transfer(tab, nt);}else if (U.compareAndSwapInt(this, SIZECTL, sc,(rs << RESIZE_STAMP_SHIFT) + 2))transfer(tab, null);}}}

tryPresize方法中最重要的一个方法就是transfer方法，也是扩容的主要方法：

private final void transfer(Node[] tab, Node[] nextTab) {int n = tab.length, stride;if ((stride = (NCPU > 1) ? (n >>> 3) / NCPU : n) < MIN_TRANSFER_STRIDE)// 计算步长stride = MIN_TRANSFER_STRIDE; // subdivide range// 初始化新的HashMapif (nextTab == null) {            // initiatingtry {@SuppressWarnings("unchecked")// 扩容两倍Node[] nt = (Node[])new Node[n << 1];nextTab = nt;} catch (Throwable ex) {      // try to cope with OOMEsizeCtl = Integer.MAX_VALUE;return;}nextTable = nextTab;// 初始的transferIndex为旧的HashMap的数组长度transferIndex = n;}int nextn = nextTab.length;ForwardingNode fwd = new ForwardingNode(nextTab);boolean advance = true;boolean finishing = false; // to ensure sweep before committing nextTab// 此处，i为遍历下标,bound为边界。// 如果成功获取一个任务，则i=nextIndex-1// bound = nextIndex-stride// 如果获取不到，则i=0, bound=0for (int i = 0, bound = 0;;) {Node f; int fh;// advance表示在从i=transferIndex-1遍历到bound位置的过程中，是否一直继续while (advance) {int nextIndex, nextBound;// 以下是哪个分支中的advance都是false，表示如果三个分支都不执行，才可以一直while循环// 目的在于当对transferIndex执行CAS操作不成功的时候，需要自旋，以期获取一个stride的迁移任务if (--i >= bound || finishing)// 对数组遍历，通过这里的--i进行。如果成功执行了--i，就不需要继续while循环了，因为advance只能进一步。advance = false;else if ((nextIndex = transferIndex) <= 0) {// transferIndex <= 0，整个HashMap完成i = -1;advance = false;}// 对transferIndex执行CAS操作，即为当前线程分配1个stride// CAS操作成功，线程成功获取到一个stride的迁移任务// CAS操作不成功，线程没有抢到任务，会继续执行while循环，自旋。else if (U.compareAndSwapInt(this, TRANSFERINDEX, nextIndex,nextBound = (nextIndex > stride ?nextIndex - stride : 0))) {bound = nextBound;i = nextIndex - 1;advance = false;}}// i越界，整个HashMap遍历完成if (i < 0 || i >= n || i + n >= nextn) {int sc;// finishing表示整个hashMap扩容完成if (finishing) {nextTable = null;// 将nextTab赋值给当前tabletable = nextTab;sizeCtl = (n << 1) - (n >>> 1);return;}if (U.compareAndSwapInt(this, SIZECTL, sc = sizeCtl, sc - 1)) {if ((sc - 2) != resizeStamp(n) << RESIZE_STAMP_SHIFT)return;finishing = advance = true;i = n; // recheck before commit}}// tab[i]迁移完毕，赋值一个ForwardingNodeelse if ((f = tabAt(tab, i)) == null)advance = casTabAt(tab, i, null, fwd);// tab[i]的位置已经在迁移过程中else if ((fh = f.hash) == MOVED)advance = true; // already processedelse {// 对tab[i]进⾏迁移操作， tab[i]可能是⼀个链表或者红⿊树synchronized (f) {if (tabAt(tab, i) == f) {Node ln, hn;// 链表if (fh >= 0) {int runBit = fh & n;Node lastRun = f;for (Node p = f.next; p != null; p = p.next) {int b = p.hash & n;if (b != runBit) {runBit = b;// 表示lastRun之后的所有元素， hash值都是⼀样的// 记录下这个最后的位置lastRun = p;}}if (runBit == 0) {// 链表迁移的优化做法ln = lastRun;hn = null;}else {hn = lastRun;ln = null;}for (Node p = f; p != lastRun; p = p.next) {int ph = p.hash; K pk = p.key; V pv = p.val;if ((ph & n) == 0)ln = new Node(ph, pk, pv, ln);elsehn = new Node(ph, pk, pv, hn);}setTabAt(nextTab, i, ln);setTabAt(nextTab, i + n, hn);setTabAt(tab, i, fwd);advance = true;}// 红⿊树，迁移做法和链表类似else if (f instanceof TreeBin) {TreeBin t = (TreeBin)f;TreeNode lo = null, loTail = null;TreeNode hi = null, hiTail = null;int lc = 0, hc = 0;for (Node e = t.first; e != null; e = e.next) {int h = e.hash;TreeNode p = new TreeNode(h, e.key, e.val, null, null);if ((h & n) == 0) {if ((p.prev = loTail) == null)lo = p;elseloTail.next = p;loTail = p;++lc;}else {if ((p.prev = hiTail) == null)hi = p;elsehiTail.next = p;hiTail = p;++hc;}}ln = (lc <= UNTREEIFY_THRESHOLD) ? untreeify(lo) :(hc != 0) ? new TreeBin(lo) : t;hn = (hc <= UNTREEIFY_THRESHOLD) ? untreeify(hi) :(lc != 0) ? new TreeBin(hi) : t;setTabAt(nextTab, i, ln);setTabAt(nextTab, i + n, hn);setTabAt(tab, i, fwd);advance = true;}}}}}}

该⽅法非常复杂，下面⼀步步分析：

1. 扩容的基本原理如下图，⾸先建⼀个新的HashMap，其数组长度是旧数组长度的2倍，然后把旧的元素逐个迁移过来。所以，上面的方法参数有2个，第1个参数tab是扩容之前的HashMap，第2个参数nextTab是扩容之后的HashMap。当nextTab=null的时候，⽅法最初会对nextTab进行初始化。这里有⼀个关键点要说明：该⽅法会被多个线程调⽤，所以每个线程只是扩容旧的HashMap部分，这就涉及如何划分任务的问题

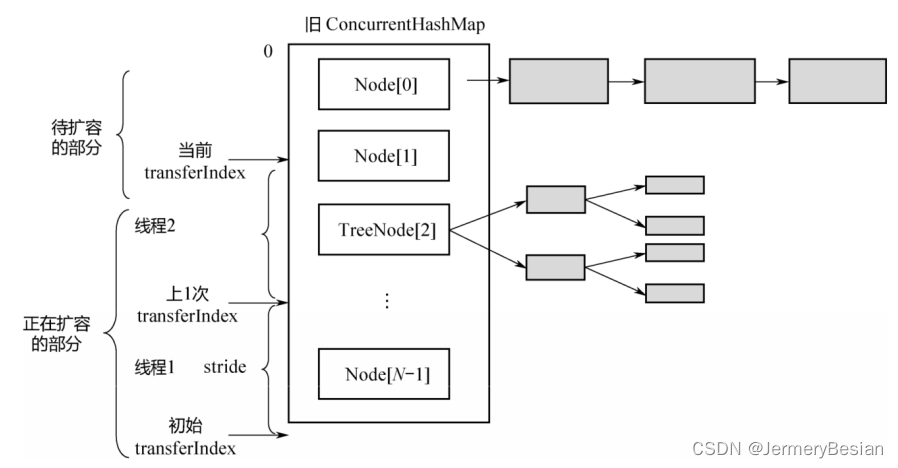

2. 上图为多个线程并行扩容-任务划分示意图。旧数组的⻓度是N，每个线程扩容⼀段，⼀段的长度用变量stride（步长）来表示， transferIndex表示了整个数组扩容的进度。

   stride的计算公式如上面的代码所示，即：在单核模式下直接等于n，因为在单核模式下没有办法多个线程并⾏扩容，只需要1个线程来扩容整个数组；在多核模式下为 （n＞＞＞ 3） /NCPU，并且保证步⻓的最⼩值是16。显然，需要的线程个数约为n/stride。

   if ((stride = (NCPU > 1) ? (n >>> 3) / NCPU : n) < MIN_TRANSFER_STRIDE)stride = MIN_TRANSFER_STRIDE; // subdivide range


   transferIndex是ConcurrentHashMap的⼀个成员变量，记录了扩容的进度。初始值为n，从大到小扩容，每次减stride个位置，最终减至n＜ =0，表示整个扩容完成。因此，从[0，transferIndex-1]的位置表示还没有分配到线程扩容的部分，从[transfexIndex， n-1]的位置表示已经分配给某个线程进行扩容，当前正在扩容中，或者已经扩容成功。因为transferIndex会被多个线程并发修改，每次减stride，所以需要通过CAS进⾏操作，如下面代码所示 ：

   else if (U.compareAndSwapInt(this, TRANSFERINDEX, nextIndex,nextBound = (nextIndex > stride ?nextIndex - stride : 0))) {


3. 在扩容未完成之前，有的数组下标对应的槽已经迁移到了新的HashMap里面，有的还在旧的 HashMap里面。这个时候，所有调用get（k， v）的线程还是会访问旧 HashMap，怎么处理呢？

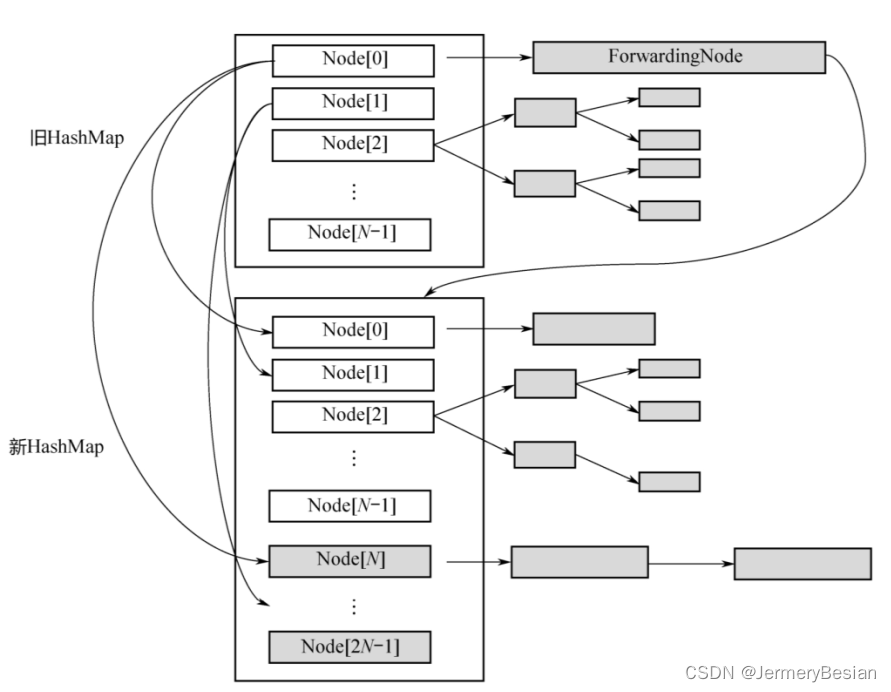

   下图为扩容过程中的转发示意图：当Node[0]已经迁移成功，而其他Node还在迁移过程中时，如果有线程要读取Node[0]的数据，就会访问失败。为此，新建⼀个ForwardingNode，即转发节点，在这个节点⾥⾯记录的是新的 ConcurrentHashMap 的引⽤。这样，当线程访问到ForwardingNode之后，会去查询新的ConcurrentHashMap。

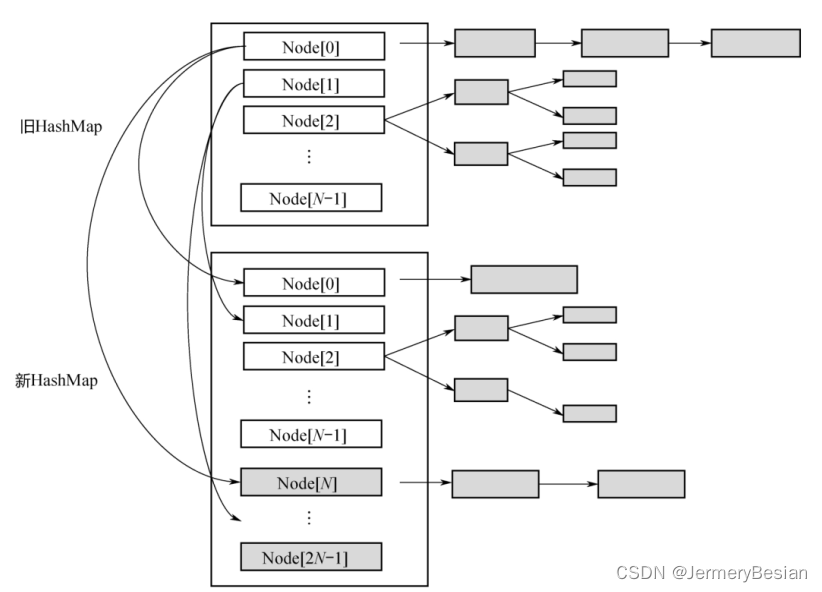

4. 因为数组的⻓度 tab.length 是2的整数次方，每次扩容又是2倍。而Hash 函数是hashCode%tab.length，等价于hashCode&（tab.length-1）。这意味着：处于第i个位置的元素，在新的Hash表的数组中⼀定处于
   第i个或者第i+n个位置，如下图所示。举个简单的例⼦：假设数组长度是8，扩容之后是16：
   若hashCode=5， 5%8=0，扩容后， 5%16=0，位置保持不变；
   若hashCode=24， 24%8=0，扩容后， 24%16=8，后移8个位置；
   若hashCode=25， 25%8=1，扩容后， 25%16=9，后移8个位置；
   若hashCode=39， 39%8=7，扩容后， 39%8=7，位置保持不变；

   …

正因为有这样的规律，所以如下有代码：

	setTabAt(nextTab, i, ln);setTabAt(nextTab, i + n, hn);setTabAt(tab, i, fwd);advance = true;

也就是把tab[i]位置的链表或红黑树重新组装成两部分，⼀部分链接到nextTab[i]的位置，⼀部分链接到nextTab[i+n]的位置，如上图所示。然后把tab[i]的位置指向⼀个ForwardingNode节点。

同时，当tab[i]后面是链表时，使⽤类似于JDK 8中在扩容时的优化方法，从lastRun往后的所有节点，不需依次拷贝，而是直接链接到新的链表头部。从lastRun往前的所有节点，需要依次拷贝。

了解了核心的迁移函数transfer（tab， nextTab），再回头看tryPresize（int size）函数。这个函数的输入是整个Hash表的元素个数，在函数里面，根据需要对整个Hash表进行扩容。想要看明白这个函数，需要透彻地理解sizeCtl变量，下面这段注释摘自源码。

/*** Table initialization and resizing control.  When negative, the* table is being initialized or resized: -1 for initialization,* else -(1 + the number of active resizing threads).  Otherwise,* when table is null, holds the initial table size to use upon* creation, or 0 for default. After initialization, holds the* next element count value upon which to resize the table.*/private transient volatile int sizeCtl;

当sizeCtl=-1时，表示整个HashMap正在初始化；
当sizeCtl=某个其他负数时，表示多个线程在对HashMap做并发扩容；
当sizeCtl=cap时， tab=null，表示未初始之前的初始容量（如上面的构造函数所示）；
扩容成功之后， sizeCtl存储的是下⼀次要扩容的阈值，即上面初始化代码中的n-（n＞＞＞ 2） =0.75n。
所以， sizeCtl变量在Hash表处于不同状态时，表达不同的含义。明白了这个道理，再来看上面的tryPresize（int size）函数

tryPresize（int size）是根据期望的元素个数对整个Hash表进行扩容，核心是调用transfer函数。在第⼀次扩容的时候， sizeCtl会被设置成⼀个很大的负数U.compareAndSwapInt（this， SIZECTL， sc，（rs << RESIZE_STAMP_SHIFT） +2）。之后每⼀个线程扩容的时候， sizeCtl 就加 1， U.compareAndSwapInt（this， SIZECTL， sc， sc+1），待扩容完成之后， sizeCtl减1
