设计模式：02观察者模式--labview实现

创始人

2024-03-04 16:47:29

0次

引言

在观察者模式中，一种叫做被观察者的对象维护了观察者对象的集合，当被观察者对象发生改变时候，它会通知观察者。
在被观察者对象所维护的观察者集合中，能够添加或者删除观察者。被观察者状态变化能够传递给观察者。这样观察者能够根据被观察者的状态变化做出相应的改变。
观察者模式定义了对象之间的链接，当一个对象化的状态发生变化时候，所有依赖的对象会自动更新。

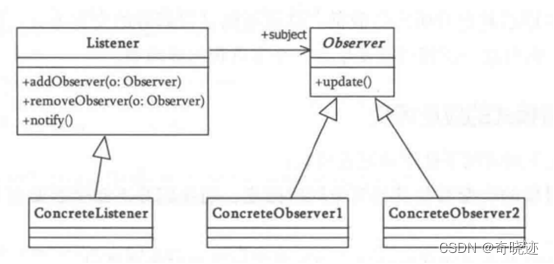

观察者UML图

观察者UML图

LabVIEW类结构图

如图，最顶层是AF类，因为是新建的是操作者。主要从第二层来分析。
第二层左边是Observer.lvclass、右边是Listener.lvclass。
第三层从左往右，分别是ConcreteObserver1.lvclass、ConcreteObserver2.lvclass、ConcreteListener.lvclass。
labview类结构图

相关类

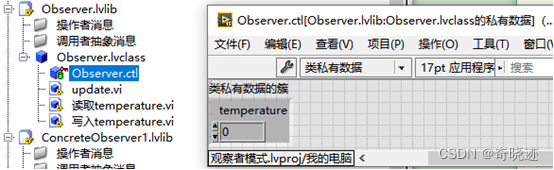

Observer.lvclass

在这里插入图片描述

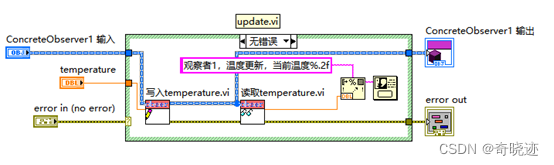

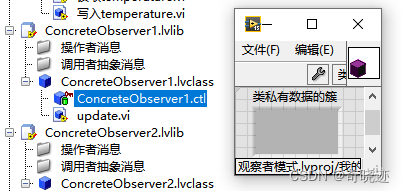

ConcreteObserver1.lvclass

在这里插入图片描述
相关vi

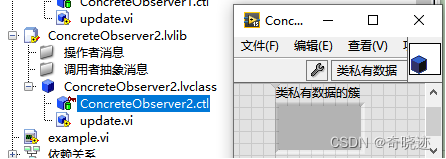

ConcreteObserver2.lvclass

在这里插入图片描述

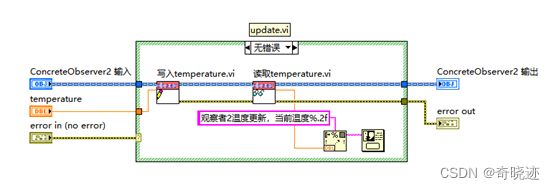

相关vi

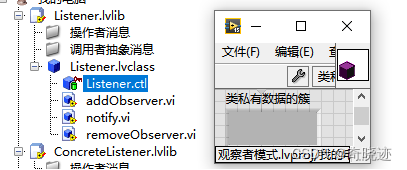

Listener.lvclass

在这里插入图片描述

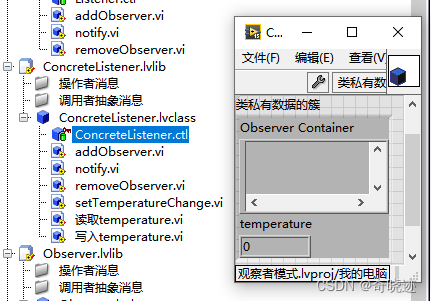

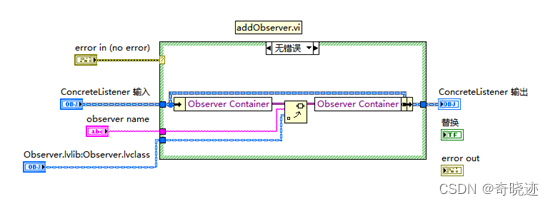

ConcreteListener.lvclass

在这里插入图片描述

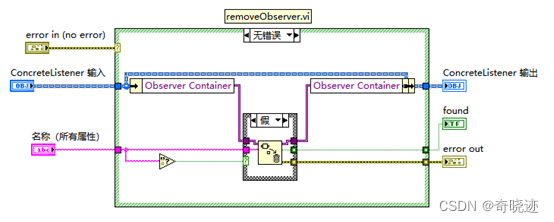

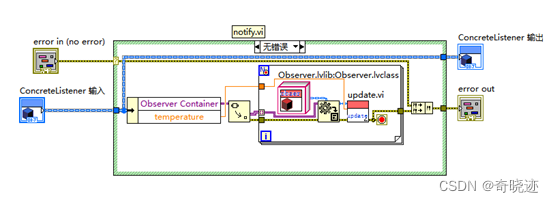

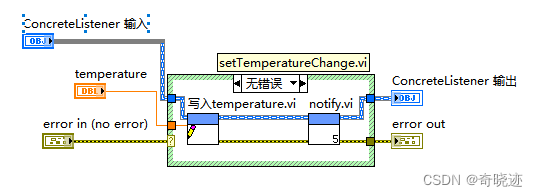

相关vi

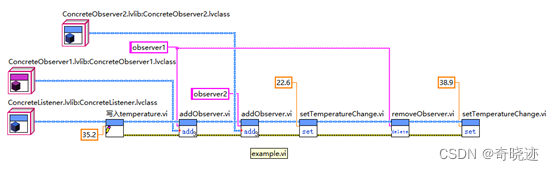

Example.vi

在这里插入图片描述

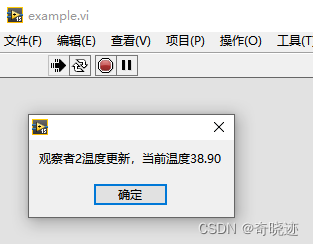

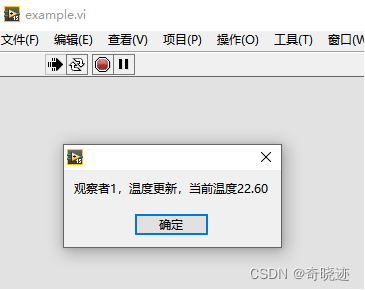

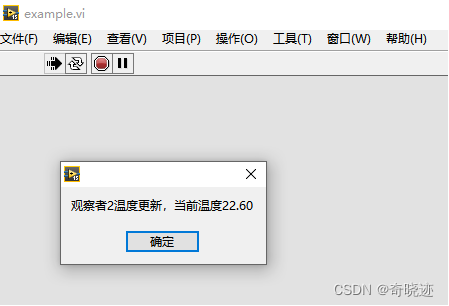

运行结果

运行结果，依次如图所示
在这里插入图片描述
